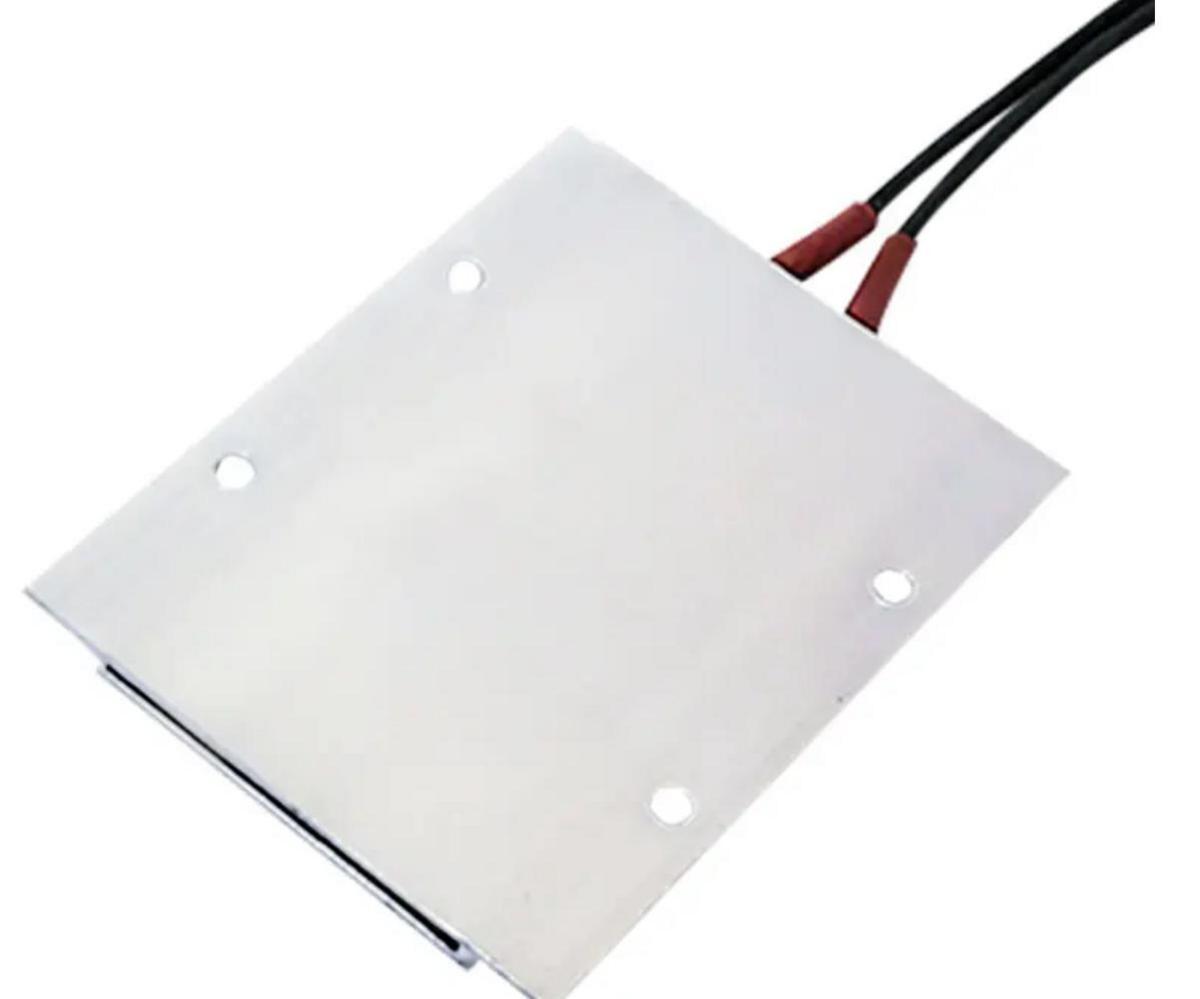

Нагревательный элемент PTC 12 В 24 в 110 В 220 В, термистор с постоянной температурой

Нагревательный элемент PTC 12 В 24 в 110 В 220 В, термистор с постоянной температурой Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Принцип работы PTC-термистора как нагревательного элемента

PTC-термисторы функционируют на основе положительного температурного коэффициента (PTC): при повышении температуры их сопротивление резко растет, что ограничивает протекающий ток и стабилизирует температуру на критическом уровне переключения (КТ). Этот уровень варьируется в пределах 60–280°C в зависимости от материала.

• Низкотемпературная фаза: При комнатной температуре PTC-термисторы имеют низкое сопротивление (от 100 Ом до нескольких кОм), что позволяет высокому токе быстро нагреваться за счет джоулева тепла.
• Переход к высокой сопротивляемости: Как только температура достигает КТ (например, 120°C), сопротивление увеличивается в 10–1000 раз, ток падает, что ведет к стабилизации температуры.
• Саморегуляция: Температура остается постоянной в широком диапазоне входного напряжения (от 12 до 220 В) и нагрузок, так как мощность, выделяемая в виде тепла, определяется уровнем теплоотведения, а не величиной тока.

Вольт-амперная характеристика (ВАХ) PTC демонстрирует область с отрицательным дифференциальным сопротивлением: при росте тока, сопротивление сначала уменьшается, затем резко возрастает, создавая эффект «переключателя». Это отличие PTC от NTC-термисторов, у которых сопротивление падает при нагреве.

График зависимости R(T) для PTC показывает резкий подъем после достижения КТ, чем и обеспечивается термостатический эффект без реле.

Сравнение PTC и NTC термисторов

PTC термисторы превосходят NTC в нагревательных задачах благодаря автоматической защите от перегрева.

Адаптация к напряжениям 12 В, 24 В, 110 В, 220 В

PTC нагреватели универсальны для источников постоянного (DC) и переменного (AC) напряжения:

• 12 В / 24 В: Подходят для автомобильных сидений, обогреваемых зеркал, и электроники (потребляемая мощность от 50 до 200 Вт, компактные размеры).
• 110 В / 220 В: Широко используются в бытовых обогревателях, фенах, утюгах (мощность до 1–2 кВт), где саморегуляция предотвращает риск перегрева.
• Мощность: Завит от теплоотведения – эффективный отвод позволяет достигать значений до 10 Вт/см² при 220 В; ток саморегулируется до безопасного уровня (от 0,1 до 5 А).

Преимущества по напряжениям

• Нет необходимости в трансформаторах: PTC самостоятельно подстраиваются под входное напряжение.
• Защита цепи: При перегрузке сопротивление стремится к бесконечности, ток переходит в ноль (полимерные PTC восстанавливаются после охлаждения).
• Широкий диапазон: От 12 В (портативные устройства) до 600 В (промышленные приложения).

Например, в цепи 220 В PTC начинает с высоким током (пиковый пуск), затем стабилизируется на уровне 0,5–1 А, поддерживая температуру на постоянном уровне.

Материалы и конструкция нагревательных PTC-элементов

Материалы

• Поликристаллическая керамика (например, BaTiO3 с примесями) – для высоких температур (КТ 60–260°C), используется в жестких условиях.
• Полимеры с углеродными наполнителями – для создания самовосстанавливающихся элементов и гибких пленочных нагревателей.

Формы

Параметры

• Сопротивление при 25°C: 10–1000 Ом.
• Критическая температура: 80–250°C.
• Время отклика: менее 1 секунды.
• Диаметр от 5 до 20 мм, длина от 20 до 500 мм.

Производство включает спекание оксидов (Ni, Mn, BaTiO3) вместе с электродами на основе серебра или палладия.

Применения PTC нагревательных элементов

PTC-термисторы представляют собой идеальные саморегулирующиеся нагреватели с постоянной температурой:

1. Бытовая техника: Фены, утюги, термочашки – температура 120–180°C без термостата.
2. Автомобильная отрасль: Обогрев сидений (12/24 В), дефростеры с равномерным нагревом.
3. Промышленность: Используются для сушки, размораживания труб, 3D-принтеров (110/220 В).
4. Защитные устройства: Применяются в качестве предохранителей в моторах и fuentes de poder (питания) – отключение при превышении КТ.
5. Медицина: Используются в термопокрытиях и инкубаторах для точного контроля температуры.
6. HVAC системы: Применяются в вентиляции и кондиционерах для контроля температурных режимов.

Преимущества

• Высокая безопасность: Исключается риск перегрева.
• Компактность и низкая стоимость: Цены варьируются от 0,5 до 5 долларов за штуку.
• Долговечность: Срок службы превышает 10^5 циклов.

Недостатки

• Нелинейность работы: В некоторых случаях может потребоваться калибровка.
• Саморазогрев: Влияет на точность при больших токах.
• Ограниченный диапазон температур.

Сравнение с традиционными нагревателями (ТЭНами)

PTC нагреватели выигрывают в энергоэффективности: мощность падает при хорошем теплоотводе, что позволяет экономить 20–30% энергии.

Установка и подключение PTC нагревателей

Инструменты: мультимер, паяльник, изолента, термопаста.

Шаги установки

1. Выберите PTC по входному напряжению (12/24/110/220 В), критической температуре и необходимой мощности.
2. Подключите PTC последовательно или параллельно (две точки подключения, полярность неважна для AC/DC).
3. Обеспечьте адекватное теплоотведение (радиатор или вентилятор), чтобы регулировать мощность.
4. Измерьте сопротивление при 25°C и протестируйте пусковой ток (должен быть меньше 10 A).
5. Изолируйте провода, избегая их прокладывания в кабелях с силовыми линиями.
6. Калибруйте: постройте кривую R(T) по формуле Стейнхарта-Харта: \( \frac{1}{T} = A + B \ln(R) + C [\ln(R)]^3 \).

Безопасность при установке

• Избегайте короткого замыкания (пиковый ток может превышать 50 A).
• Защитите систему от вибраций, поскольку керамика может быть хрупкой.
• Минимальный тестовый ток: 1–10 мА.

Типичные ошибки

• Недостаточный теплоотвод может привести к низкой мощности.
• Игнорирование критической температуры может вызвать нестабильную работу.

Будущие тенденции и инновации

• Гибридные PTC: С использованием NTC для прецизионного контроля температуры.
• Полимерные PTC: Разработка нагревателей для носимых устройств (12 В, T=40–60°C).
• Интеграция IoT: Внедрение с датчиками для смарт-систем отопления.
• Ожидается рост рынка: увеличение на 8% в год к 2026, акцент на энергоэффективности.

PTC-термисторы революционизируют сферу нагрева благодаря своей простоте, безопасности и способности поддерживать постоянную температуру при различных напряжениях от 12 В до 220 В.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дальнейшие разработки и улучшения PTC-термисторов

С учетом быстро развивающихся технологий и увеличения спроса на энергоэффективные решения, PTC-термисторы постоянно совершенствуются. Новые материалы и методы производства открывают новые горизонты для применения PTC-термисторов в различных сферах.

Материалы нового поколения

Современные исследования направлены на использование новых композитов, которые обеспечивают улучшенные характеристики нагревательных элементов. К ним относятся:

• Наноструктурированные керамики: Эти материалы обладают повышенной теплопроводностью и меньшим временем отклика, что делает их идеальными для приложений, требующих быстрых изменений температуры.
• Полимерные композиции: Разработка гибридных полимеров с добавлением углерода или металлов позволяет создать элемент, который сочетает в себе гибкость и высокую термостатическую стабильность.

Улучшенные конструкции

Новые формы конструкции PTC-термисторов также играют важную роль в повышении их эффективности:

Интеграция с современными технологиями

С учетом роста популярности интернета вещей (IoT) и умных домов, интеграция PTC-термисторов с этими системами представляется актуальной.

• Удаленное управление: Возможность интеграции с приложениями для смартфонов для контроля температуры и управления нагревом в реальном времени.
• Автоматическое регулирование: Использование датчиков для адаптации работы нагревателей в зависимости от внешних условий и потребностей пользователей.
• Системы самодиагностики: Внедрение функций, позволяющих термисторам сообщать о своем состоянии и предупреждать о возможных неисправностях.

Экономическая эффективность PTC-термисторов

Разработка экономически выгодных PTC-термисторов, которые могут снизить затраты на электроэнергию для пользователей, является еще одним важным аспектом. В зависимости от применения, PTC-термисторы могут снизить потребление энергии на 20–30% по сравнению с традиционными ТЭНами.

Снижение энергозатрат возможно благодаря эффективному теплоотведению и возможности автоматической регулировки мощности в зависимости от окружающей среды и потребностей агрегатов.

Будущие исследования и разработки

Исследования в области PTC-термисторов продолжаются, с основным акцентом на:

• Устойчивость к высоким температурам: Разработка новых материалов, которые могут работать в условиях экстремальных температур.
• Разработка многофункциональных термисторов: Создание устройств, которые могут выполнять несколько функций одновременно, например, быть как нагревательным элементом, так и температурным датчиком.

Таким образом, PTC-термисторы продолжают привлекать внимание как эффективные и безопасные решения для различных областей применения, от быта до промышленности, оставаясь ключевыми элементами в современных технологиях обогрева.
