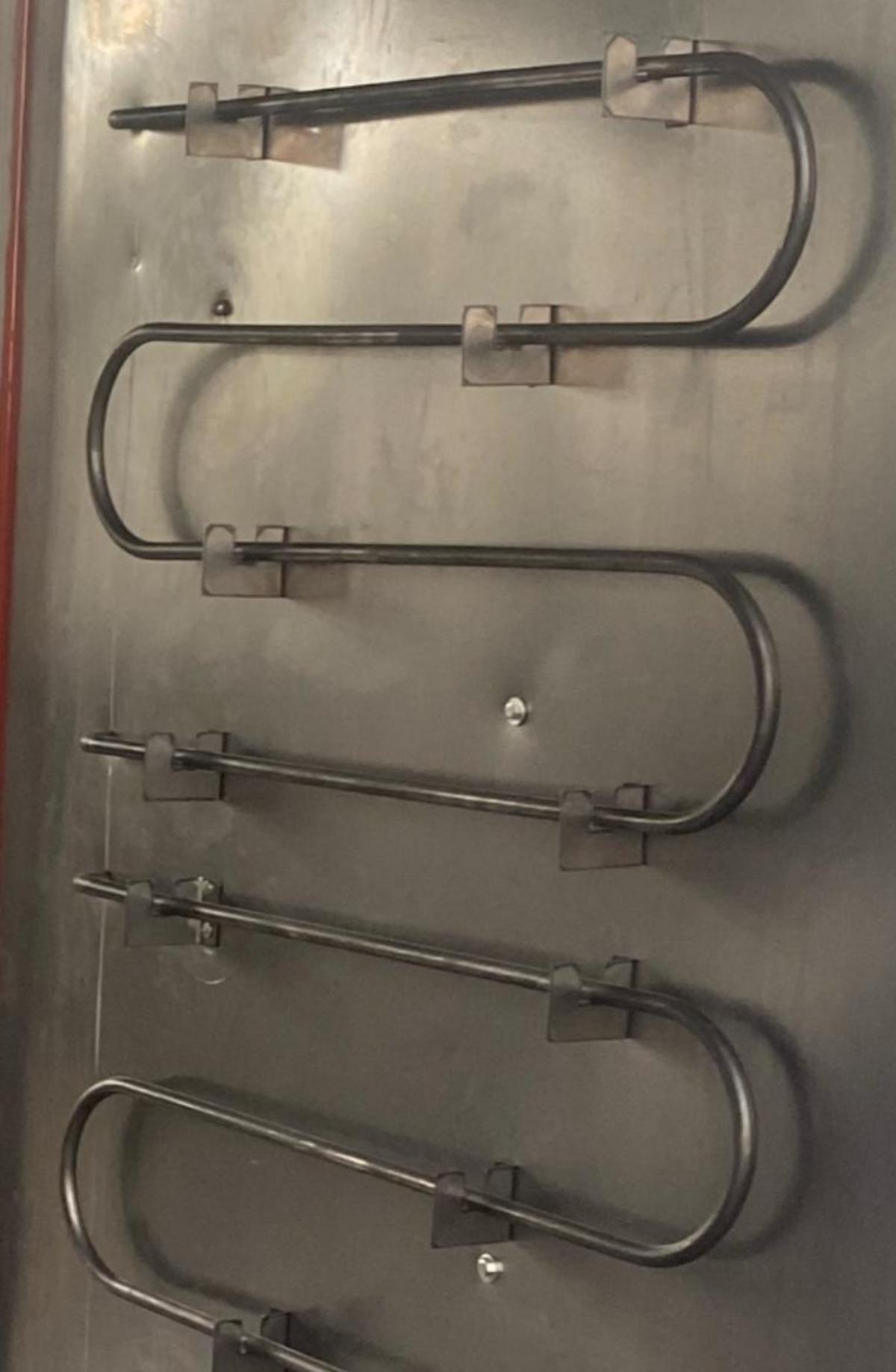

Нагревательный элемент. 4 кВт каждый (при подключении к 380В 3 тэны вместе дают 12-13 кВт). Длина около (не более) 800мм, ширина около (не более) 400 мм.

Выбор и проектирование трёхфазных нагревательных элементов мощностью 12-13 кВт для промышленных систем

При оснащении промышленных систем нагрева жидкостей, таких как электрические котлы, бойлеры или технологические ёмкости, критически важным становится выбор нагревательных элементов (ТЭНов), соответствующих требуемой тепловой нагрузке и эксплуатационным условиям. Запрос на блок из трёх ТЭНов общей мощностью 12-13 кВт, каждый по 4 кВт, работающих от трёхфазной сети 380 В, с ограниченными габаритами (длина до 800 мм, ширина до 400 мм), является типичным для многих производственных задач, где требуется высокая плотность мощности при компактных размерах.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится нихромовая спираль, изолированная от трубки уплотнённым оксидом магния.
• КВт (киловатт): Единица измерения мощности, эквивалентная 1000 ватт. В контексте ТЭНов указывает на тепловую производительность элемента.
• 380 В: Стандартное междуфазное напряжение трёхфазной электрической сети в России и ряде других стран, широко используемое в промышленном оборудовании для обеспечения высокой мощности.
• Параллельное соединение: Схема подключения, при которой все ТЭНы подсоединены к одному и тому же напряжению, а их мощности суммируются арифметически.
• Соединение «треугольником» (дельта): Схема подключения трёхфазной нагрузки, при которой концы обмоток (или ТЭНов) соединяются последовательно, образуя треугольник. Напряжение на каждом элементе равно линейному напряжению сети.
• Соединение «звездой»: Схема подключения трёхфазной нагрузки, при которой начала или концы всех обмоток (или ТЭНов) объединяются в общую точку (нейтраль), а другие концы подключаются к фазным проводам. Напряжение на каждом элементе равно фазному напряжению сети (\(U_{фазн} = U_{лин} / \sqrt{3}\)).

Технические параметры и конструктивные особенности блоков ТЭНов

Для достижения суммарной мощности 12-13 кВт при работе от трёхфазной сети 380 В наиболее эффективным решением является применение блоков ТЭНов. Это обусловлено не только электрическими характеристиками, но и конструктивными ограничениями по габаритам.

• Мощность и напряжение: Каждый из трёх ТЭНов в таком блоке должен быть рассчитан на мощность 4 кВт при рабочем напряжении 380 В. При правильном подключении к трёхфазной сети (например, в параллель или «треугольником») суммарная мощность составит 12-13 кВт. Отклонения в 1-2 кВт могут быть связаны с особенностями схемы подключения, температурными коэффициентами сопротивления материалов и допусков при производстве.
• Габаритные ограничения: Заданные максимальные размеры – длина не более 800 мм и ширина не более 400 мм – играют ключевую роль. Отдельные ТЭНы мощностью 4 кВт обычно имеют длину трубчатой части от 250 мм до 445 мм. Таким образом, для создания блока, укладывающегося в 800 мм по длине, требуется либо использование более коротких элементов, либо их гнутая форма (например, U-образная или W-образная), либо размещение нескольких прямых элементов на одном фланце так, чтобы они не выходили за заданные параметры. Ширина в 400 мм достаточна для размещения трёх ТЭНов на фланце, особенно если они расположены в ряд или в компактной треугольной/квадратной конфигурации.
• Материалы трубок: Выбор материала напрямую влияет на срок службы и область применения.
  • Нержавеющая сталь (марка 304): Наиболее распространённый и универсальный материал. Обладает хорошей коррозионной стойкостью в воде и слабоагрессивных средах, высокой механической прочностью и долговечностью. Подходит для большинства бойлеров, водонагревателей, парогенераторов.
  • Медь с покрытием: Часто используется для нагрева воды в бытовых и некоторых промышленных системах. Медь обеспечивает высокую теплопроводность, что способствует быстрому нагреву, но она менее устойчива к агрессивным химическим средам, чем нержавеющая сталь. Покрытие может улучшить её характеристики.
  • Титан: Применяется в особо агрессивных средах, например, для нагрева кислот, щелочей или солёных растворов (морская вода). Титановые ТЭНы отличаются исключительной коррозионной стойкостью и высокой стоимостью. Их использование оправдано при наличии строгих требований к химической инертности.
• Диаметры трубок: Для ТЭНов мощностью 4 кВт при 380 В стандартные диаметры трубок варьируются от 8 мм до 13 мм. Более тонкие трубки обеспечивают большую удельную мощность на единицу длины и быстрее передают тепло, но могут быть менее механически прочными.
• Резьбовые присоединения: Для монтажа блоков ТЭНов в ёмкости используются стандартизированные резьбовые фланцы. Наиболее распространены размеры 1¼» (G 1 1/4) или 2″. Выбор размера резьбы зависит от конструкции бака или котла и требований к герметичности и прочности крепления. Блоки из трёх ТЭНов чаще оснащаются 2-дюймовой резьбой для обеспечения надёжности и удобства монтажа.

Электрические схемы подключения и расчёт мощности

Правильное подключение трёх ТЭНов к трёхфазной сети 380 В является ключевым для достижения заявленной мощности и безопасной эксплуатации.

• Параллельное соединение: В этом случае каждый ТЭН 4 кВт подключается непосредственно к двум фазным проводам сети 380 В. Суммарная мощность системы будет равна простой сумме мощностей всех элементов: 3 ТЭНа × 4 кВт/ТЭН = 12 кВт. Это наиболее прямолинейный способ подключения, если каждый ТЭН рассчитан на линейное напряжение.
• Соединение «треугольником» (дельта): Каждый ТЭН подключается между двумя фазными проводами. Напряжение на каждом ТЭНе при этом равно линейному напряжению (380 В). Если каждый ТЭН рассчитан на 380 В и 4 кВт, то суммарная мощность также составит 12 кВт. Распространённая формула \(P = P_1 \times \sqrt{n}\) часто применяется для случая, когда одиночные элементы изначально рассчитаны на фазное напряжение (220 В), а при подключении в треугольник к линейному (380 В) их мощность увеличивается. Однако, если каждый ТЭН уже рассчитан на 4 кВт при 380 В, то суммарная мощность трёх таких ТЭНов в «треугольнике» составит 12 кВт. Важно убедиться, что каждый элемент предназначен для работы с линейным напряжением 380 В.
• Соединение «звездой»: В этой схеме ТЭНы подключаются к фазным проводам, а их свободные концы соединяются в общую нейтральную точку. При линейном напряжении 380 В фазное напряжение будет составлять 380 В / \(\sqrt{3}\) ≈ 220 В. Если ТЭНы рассчитаны на 4 кВт при 380 В, то при подключении в «звезду» к 380 В (то есть на каждый ТЭН придётся 220 В), их мощность существенно снизится. Это не подходит для достижения 12-13 кВт от ТЭНов по 4 кВт/380В. Схема «звезда» используется, когда ТЭНы рассчитаны на 220 В, а их суммарная мощность от 380 В в «звезде» составляет 3 × 1,33 кВт = 4 кВт (если 1 ТЭН 4кВт при 380В, то при 220В он будет 4/3=1.33 кВт).
• Расчёт номинального тока: Для одного ТЭНа мощностью 4 кВт при напряжении 380 В номинальный ток составляет \(I = P / U = 4000 Вт / 380 В \approx 10.5\) А. Для блока из трёх таких ТЭНов, подключённых параллельно или «треугольником», общий ток по каждой фазе будет зависеть от схемы и может достигать 18-20 А на фазу, что требует соответствующего подбора автоматических выключателей и сечения кабелей.

Факторы, влияющие на выбор материала ТЭНа

Решение о материале трубчатой оболочки ТЭНа — это баланс между стоимостью, коррозионной стойкостью и теплопроводностью, напрямую влияющий на операционные расходы (OpEx) и общую стоимость владения (TCO).

• Агрессивность среды:
  • Вода (техническая, питьевая): Нержавеющая сталь 304 или медь. 304-я сталь более универсальна и долговечна.
  • Высокоминерализованная вода, жёсткая вода: Нержавеющая сталь 304 с возможными покрытиями или специальной обработкой поверхности для снижения накипеобразования.
  • Слабоагрессивные растворы (например, некоторые пищевые жидкости): Нержавеющая сталь 304 или 316 (последняя обладает повышенной стойкостью к хлоридам).
  • Сильноагрессивные химические реагенты (кислоты, щелочи, растворы солей): Титан или другие специализированные сплавы.
• Рабочая температура: Все указанные материалы хорошо выдерживают стандартные для жидкостей температуры (до 100-200°C). Однако при более высоких температурах или работе в газовых средах, требования к материалу могут ужесточаться.
• Давление: Конструкция фланца и толщина трубок должны выдерживать рабочее давление в системе. Нержавеющая сталь обладает отличной прочностью.
• Стоимость: Медь обычно дешевле нержавеющей стали, а титан значительно дороже. Выбор должен быть экономически обоснован с учётом срока службы и минимизации рисков аварий.

Сравнительная таблица конфигураций блоков ТЭНов 12-13 кВт

Ниже представлена сравнительная таблица, демонстрирующая ключевые параметры для выбора оптимального блока ТЭНов, соответствующего заданным требованиям.

После тщательного выбора и проектирования блока ТЭНов, следующим критическим шагом является его корректное внедрение, эксплуатация и последующая оптимизация. Это включает детальное планирование монтажа, обеспечение безопасности, мониторинг производительности и управление жизненным циклом оборудования для максимизации инвестиционной отдачи.

Продвинутые аспекты внедрения и оптимизации систем нагрева с блоками ТЭНов

Эффективное использование трёхфазных блоков ТЭНов мощностью 12-13 кВт не ограничивается только правильным подбором. Оно охватывает весь жизненный цикл оборудования: от проектной интеграции до регулярного технического обслуживания и оценки экономической эффективности. Учитывая специфику B2B-сегмента, фокус смещается на надёжность, ремонтопригодность, энергоэффективность и предсказуемость операционных расходов.

Пошаговая реализация проекта по интеграции ТЭНов

Интеграция нового нагревательного оборудования или замена существующих элементов должна проходить в несколько чётко структурированных этапов, чтобы минимизировать риски и обеспечить заявленную производительность.

1. Этап 1: Детальная оценка потребностей и проектирование (1-2 недели)
   • Роль: Инженер-проектировщик, главный инженер, технолог.
   • Артефакты: Техническое задание (ТЗ), чертежи размещения, схемы подключения, расчёт теплопотерь, выбор оптимального материала ТЭНов на основе анализа нагреваемой среды. Уточнение габаритных ограничений ёмкости.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, проверка соответствия ТЭНам ГОСТам и нормам электробезопасности.
2. Этап 2: Закупка и входной контроль комплектующих (2-4 недели)
   • Роль: Отдел закупок, инженер-снабженец.
   • Артефакты: Договоры поставки, сертификаты качества, паспорта на ТЭНы, спецификации материалов.
   • Контроль качества: Проверка физических размеров ТЭНов (длина, ширина, диаметр трубок, резьба), сопротивления изоляции, соответствия материала заявленному (например, посредством экспресс-анализа). Визуальный осмотр на предмет дефектов.
3. Этап 3: Монтаж и подключение (1-3 дня)
   • Роль: Монтажная бригада, электрик, инженер КИПиА.
   • Артефакты: Протоколы монтажа, схемы подключения с отметками о выполнении, проверка затяжки резьбовых соединений (момент затяжки), установка уплотнительных элементов.
   • Контроль качества: Двойная проверка электрической схемы, замеры сопротивления изоляции после монтажа, проверка герметичности фланцевого соединения (например, гидравлическим испытанием при низком давлении).
4. Этап 4: Пусконаладка и тестирование (1-2 дня)
   • Роль: Инженер-наладчик, главный энергетик.
   • Артефакты: Протоколы пусконаладочных работ, графики набора температуры, записи о стабильности напряжения и тока на каждой фазе.
   • Контроль качества: Проверка равномерности нагрева, соответствия фактической мощности расчётной, работы систем защиты (термостат, реле температуры, УЗО/дифавтоматы), отсутствие вибрации и шумов.
5. Этап 5: Эксплуатация и мониторинг (Постоянно)
   • Роль: Эксплуатационный персонал, служба АСУ ТП.
   • Артефакты: Журналы учёта работы оборудования, графики ППР (планово-предупредительного ремонта), записи показаний датчиков температуры и потребляемой мощности.
   • Контроль качества: Регулярный визуальный осмотр, замеры токов и напряжений, контроль отсутствия накипи, анализ потребления энергии.

Экономический эффект и оптимизация затрат

Принятие решений о выборе и эксплуатации ТЭНов должно опираться на экономические показатели, выходящие за рамки только закупочной цены.

• Снижение TCO (Total Cost of Ownership): Выбор более дорогого, но долговечного материала (например, нержавеющей стали 304 вместо меди или титана в агрессивных средах) значительно сокращает затраты на замену, простой оборудования, трудозатраты на ремонт. Долгосрочная экономия часто превышает первоначальные инвестиции.

  Пример: Если медный ТЭН стоит 5 000 руб. и служит 3 года, а ТЭН из нержавеющей стали 304 стоит 8 000 руб. и служит 7 лет, то за 21 год эксплуатации (НОК для 3 и 7) потребуется 7 медных ТЭНов (35 000 руб.) или 3 ТЭНа из нержавейки (24 000 руб.), не считая стоимости работ и потерь от простоя.

• Энергоэффективность: Чистые, без накипи, ТЭНы обеспечивают максимальную теплоотдачу. Толщина накипи всего в 1 мм может привести к перерасходу энергии до 10-15%. Регулярная очистка или использование ТЭНов с антипригарными/антинакипными покрытиями (если доступны и экономически целесообразны) напрямую снижает эксплуатационные расходы.
• Прогнозирование обслуживания: Внедрение систем мониторинга, отслеживающих ток, напряжение и температуру поверхности ТЭНов, позволяет выявлять признаки деградации (например, увеличение тока при стабильном напряжении из-за уменьшения сопротивления из-за внутреннего разрушения или увеличение сопротивления изоляции) до критического отказа. Это переводит обслуживание из реактивного в предиктивное, минимизируя внеплановые простои.

Управление рисками и безопасность при эксплуатации

Надёжность работы системы нагрева напрямую связана с правильным управлением рисками и соблюдением мер безопасности.

• Электрическая безопасность: Обязательное использование устройств защитного отключения (УЗО) или дифференциальных автоматов, соответствующего класса изоляции, надёжного заземления. Регулярная проверка сопротивления изоляции.
• Защита от перегрева: Встроенные или внешние термостаты, термореле и датчики температуры должны контролировать температуру нагреваемой среды и поверхности ТЭНов. Это предотвращает перегорание элементов и аварийные ситуации, связанные с кипением или перегревом жидкости.
• Коррозия и накипеобразование: Для борьбы с коррозией важен правильный выбор материала. Против накипи эффективны системы водоподготовки (умягчение, деминерализация) и регулярная механическая/химическая очистка поверхности ТЭНов. Отсутствие накипи также снижает риск локального перегрева.
• Механические повреждения: Регулярный осмотр на предмет деформаций, трещин или ослабления креплений. В промышленных условиях ТЭНы подвергаются вибрациям и ударным нагрузкам.

Чек-лист для выбора и установки блока ТЭНов 12-13 кВт в промышленных условиях

Этот чек-лист поможет руководителям проектов и техническим специалистам убедиться, что все критически важные аспекты учтены.

1. ☑ Соответствие мощности: Подтверждена ли общая требуемая тепловая мощность 12-13 кВт и мощность каждого ТЭНа 4 кВт?
2. ☑ Совместимость с напряжением: Удостоверились ли вы, что каждый ТЭН рассчитан на 380 В для трёхфазной сети?
3. ☑ Схема подключения: Выбрана и документально подтверждена ли оптимальная схема подключения (параллель или «треугольник»), гарантирующая заявленную мощность?
4. ☑ Габаритные ограничения: Учитываются ли максимальные размеры блока ТЭНов (длина до 800 мм, ширина до 400 мм) при выборе или проектировании ёмкости?
5. ☑ Материал ТЭНов: Выбран ли материал трубок (нержавеющая сталь 304, медь, титан) с учётом химического состава и агрессивности нагреваемой среды, а также TCO?
6. ☑ Резьбовое присоединение: Соответствует ли размер фланца (1¼» или 2″) посадочному месту в ёмкости?
7. ☑ Наличие термостата: Предусмотрены ли встроенные или внешние системы контроля и защиты от перегрева?
8. ☑ Системы защиты: Установлены ли необходимые автоматические выключатели, УЗО/дифавтоматы, соответствующие номинальному току системы?
9. ☑ Водоподготовка: Есть ли система водоподготовки для снижения накипеобразования, если нагревается вода?
10. ☑ Документация: Есть ли полная техническая документация на ТЭНы, схемы подключения и инструкции по эксплуатации/обслуживанию?
11. ☑ Квалификация персонала: Будет ли монтаж и обслуживание производиться квалифицированным персоналом?
12. ☑ Запасные части: Предусмотрен ли запас критически важных компонентов для минимизации простоев?

Кейсы применения в различных отраслях

Блоки ТЭНов мощностью 12-13 кВт являются универсальным решением для различных промышленных задач:

• Пищевая промышленность (Enterprise): Нагрев воды для санитарных нужд, поддержание температуры сиропов, масел или моющих растворов в больших ёмкостях. Требования: высокая коррозионная стойкость (нержавеющая сталь 304 или 316), гигиеничность, возможность быстрой очистки. Важен контроль температуры для соответствия нормативам ХАССП.
• Химическая промышленность (Regulated): Поддержание рабочей температуры реагентов в реакторах или резервуарах. Требования: исключительная химическая стойкость (титан, специальные сплавы), точное поддержание температуры, высокая надёжность, взрывозащищённое исполнение при работе с определёнными веществами. Любой простой или авария могут привести к серьёзным последствиям.
• Отопительные системы для производственных помещений (SMB/Enterprise): Использование в электрических котлах для систем отопления или горячего водоснабжения. Требования: долговечность, энергоэффективность, простота монтажа и обслуживания. Часто выбирается нержавеющая сталь. Актуальна интеграция с централизованными системами управления зданием (BMS).
