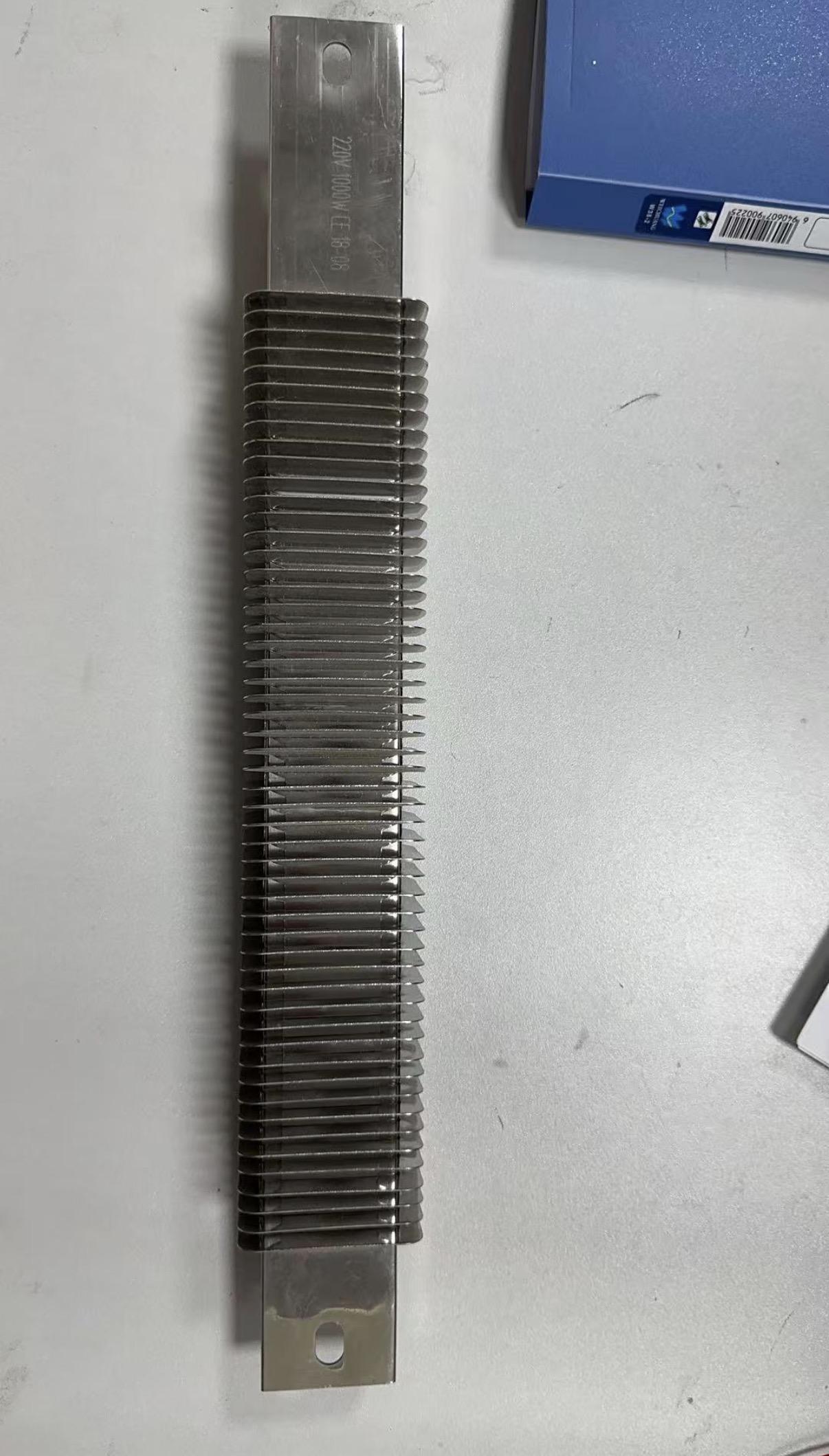

нагревательный элемент, предназначенный для нагрева воздуха. Оребрение (металлические пластины вдоль корпуса)

нагревательный элемент, предназначенный для нагрева воздуха. Оребрение (металлические пластины вдоль корпуса) Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Принцип работы оребренных нагревательных элементов

Оребренный ТЭН функционирует на основе преобразования электрической энергии в тепло с последующей передачей его воздуху. Холодный воздух поступает через нижние отверстия, проходит вдоль оребренной поверхности, нагревается и поднимается вверх, создавая естественную циркуляцию (конвекцию).

• Процесс нагрева воздуха: Воздушный поток контактирует с нагретой поверхностью оребрения, где турбулентность потока усиливает теплообмен. Температура поверхности может достигать 450–700°C кратковременно, однако оребрение предотвращает перегрев, равномерно распределяя тепло по всей площади.
• Роль оребрения: Металлические ребра, такие как пластины или спиральная лента, увеличивают площадь контакта с воздухом до 40%, что способствует ускорению нагрева и снижению температуры самого ТЭНа, продлевая его срок службы.
• Циркуляция: В конвекторах нагретый воздух выходит через верхние прорези, равномерно распределяясь по помещению без принудительного вентилятора.

В промышленных системах воздух может подаваться вентилятором через воздуховоды, где оребрение оптимизирует поток воздуха, что в свою очередь способствует быстрому охлаждению элемента при необходимости.

Конструкция оребренных ТЭНов

Основная структура оребренного нагревателя представляет собой двухконцевой трубчатый нагреватель с жаропрочной полой трубкой (диаметр 8–16 мм) и внутренней спиралью из нихрома или другого высокорезистивного материала, изолированной магнезитом. Концы трубы герметизированы, а выводы предназначены для подключения электричества.

Типы оребрения

Материалы и параметры

Корпус ТЭНа может быть изготовлен из различных материалов, таких как углеродистая и нержавеющая сталь, медь, латунь, а также титан для повышения коррозионной стойкости.

• Крепеж: Штуцеры (сталь 10, нерж. 20Х13, латунь), фланцы, крепежные пластины с отверстиями для монтажа.
• Формы: Возможны прямые, согнутые в U-образные, спиралеподобные и серповидные конструкции для более компактного размещения.
• Параметры: Длина варьируется от 280 до 6000 мм, мощность от 100 Вт до более 10 кВт, напряжение от 12 до 600 В; а диаметр оребрения часто превышает базовый.

Внутренняя спираль может быть открытой или частично закрытой, что позволяет обеспечить прямой контакт с воздухом в мощных моделях.

Преимущества и недостатки оребренных элементов

Преимущества

• Повышенная теплоотдача: Площадь поверхности растет в 2–2,5 раза, мощность при этом оказывается выше на 40–100% по сравнению с гладкими ТЭНами.
• Энергоэффективность: Снижение ваттной нагрузки в 2–2,5 раза, равномерный нагрев и турбулентность потока.
• Долговечность: Высокая механическая прочность, коррозионностойкость, работа до 700°C.
• Универсальность: Применимы для движущегося и неподвижного воздуха, воды; бесшумное функционирование в быту.
• Безопасность: Низкая температура поверхности благодаря оребрению и защита от перегрева.

Недостатки

• Материалоемкость пластинчатых моделей; такие конструкции постепенно устаревают.
• Чувствительность к загрязнениям, что требует регулярной чистки для поддержания эффективного теплообмена.
• Гладкие аналоги могут показывать лучшие результаты при малых расходах воздуха.

Сравнительный анализ показывает, что оребренные элементы превосходят гладкие ТЭНы по теплообмену на 15–40%, однако их производство требует более сложных технологий.

Применение в различных системах

• Бытовые конвекторы: Используются для нагрева воздуха в жилых помещениях и офисах, обеспечивая эффективную естественную конвекцию.
• Промышленные воздухонагреватели: Включают канальные нагреватели и калориферы для приточного воздуха в системах вентиляции.
• Кольцевые и воздуховодные системы: С перфорацией для охлаждения; до 60% открытой поверхности для повышения эффективности.
• Другие сегменты: Сушилки, обогреватели газов, компактные конструкции для ограниченного пространства.
• Специфика применения: В сильных установках — открытые спирали (ТЭГ); в бытовых моделях — использование закрытых керамических покрытий.

В калориферах оребренные трубы организуют зигзагообразные теплообменники для повышения энергоэффективности при нагреве больших объемов воздуха.

Технические спецификации и выбор

Ключевые параметры для выбора

Условное обозначение: Пример ТЭНР с указанием длины (L), длины оребрения (Lo), диаметров (D/Do), шага (h) и материалов.

Критерии выбора

• Расход воздуха: Высокий — предпочтително спиральное оребрение; низкий — более эффективно пластинчатое.
• Окружающая среда: Для влажных условий выбирать нержавеющие материалы.
• Монтаж: Убедиться в наличии подходящих штуцеров для воздуховодов.
• Экономия: Оребрение оправдывает затраты за счет значительного снижения энергопотребления.

Монтаж, обслуживание и безопасность

Установка

1. Подготовка: Проверить изоляцию и подключить к сети с использованием герметичных соединений.
2. Фиксация: Установить штуцеры и фланцы в воздуховод, обеспечить беспрепятственный поток воздуха.
3. Пуск: Провести тестирование для проверки равномерного нагрева и установить защиту от перегрева.

Обслуживание

Необходимо регулярно очищать ТЭНы от пыли, чтобы поддерживать хороший уровень теплообмена. Важно избегать работы на «сухом ходу».

Безопасность

• Оснащены защитой от перегрева с использованием биометаллических реле.
• Имеют IP-защиту; не следует использовать в взрывоопасных зонах без специальных модификаций.

Интересные факты и инновации

• Оребрение из алюминия-стали обеспечивает на 15% более высокий коэффициент теплоотдачи за счет эффективной накатки.
• Современные системы включают перфорированные кожухи с перегородками для оптимизации воздушного потока.
• Эволюция: Переход от устаревших пластинчатых моделей к более эффективным спиральным, что приводит к росту эффективности на 15–40%.
• Энергоэффективность: В конвекторах можно снизить потребление энергии на 20–30% по сравнению с традиционными радиаторами.
• Промышленное применение: Используются в сушках, печах; мощные ТЭГ актуальны для объемов воздуха более 1000 м³/ч.

Следующий раздел статьи освятит подробности о технических спецификациях нагревательных элементов, пожеланиях при выборе и лучших рекомендациях по их применению в различных сферах.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Перспективы применения и разработки оребренных ТЭНов

С увеличением потребности в эффективных и экономичных решениях для отопления и нагрева воздуха, оребренные ТЭНы продолжают развиваться. Технологии и материалы, используемые в их производстве, постоянного меняются, что открывает новые горизонты для их применения. Рассмотрим подробнее направления, в которых могут развиваться оребренные нагревательные элементы.

Инновационные материалы и технологии

Современные разработки материалов для оребрённых ТЭНов фокусируются на уменьшении веса и увеличении прочности. Материалы, такие как углеродные волокна и композиты, начинают находить применение для создания легких и высокопрочных конструкций. Это открывает новые возможности для применения в мобильных и компактных системах отопления.

Умные технологии и автоматизация

Системы управления температурой и автоматизации имеют большое значение в современных нагревательных системах. Оребренные ТЭНы могут быть интегрированы с умными термостатами и сенсорами, позволяющими оптимизировать расход электроэнергии и повышать общий уровень комфорта. Дистанционное управление с помощью мобильных приложений также становится все более популярным, что позволяет пользователям контролировать свои системы отопления в реальном времени.

Экологические аспекты

С увеличением требований к энергоэффективности и устойчивому развитию в последние годы, производства ТЭНов фокусируются на снижении выбросов углерода. Энергоэффективность оребренных ТЭНов позволяет не только экономить электроэнергию, но и минимизировать негативное воздействие на окружающую среду. Использование солнечной энергии для питания этих систем также рассматривается как перспективное направление.

Рынок и конкурентоспособность

С увеличением числа поставщиков и производителей, рынок нагревательных элементов становится более конкурентоспособным. Оребренные ТЭНы, благодаря своей эффективности, могут занять значительную долю рынка, однако высокая стоимость производства и сложность технологий могут сдерживать их массовое внедрение.

Анализ рынка

Тенденции рыночного роста показывают высокий интерес к оребренным ТЭНам со стороны промышленных и бытовых сегментов. Принятие новых стандартов в сфере охлаждения и нагрева, таких как повышение требований к энергоэффективности и надежности, может способствовать быстрому росту сегмента. Предполагается, что спрос на разнообразные конструкции возросших мощностей и теплозащиты продолжит расти.

Диверсификация применения

Помимо традиционного использования в системах отопления, оребренные ТЭМы находят применение и в альтернативных областях, таких как:

• Системы теплоснабжения для промышленных печей: Оребренные нагревательные элементы могут использоваться для поддержания температуры в различных промышленных процессах.
• Специальные обогреватели: Используются для обогрева в специфических условиях, таких как теплицы или обогрев в агрономии.
• Использование в автомобильной промышленности: Встраивание ТЭНов в системы обогрева салона автомобилей для повышения комфорта водителей и пассажиров.

Технические тренды и инновации

Наблюдаются новые тренды в конструкции и материалах оребренных ТЭНов, которые могут улучшить их производительность, надежность и долговечность.

Инновации в дизайне

Совсем новая конструкция может внедрять использование 3D-печати для создания сложных форм оребрений, что может значительно улучшить поток воздуха и эффективность нагрева. Кроме того, такие технологии могут предлагает значительное снижение затрат на производство.

Системы мониторинга и диагностики

Разработка систем самодиагностики и мониторинга состояния оребренных ТЭНов позволит упростить их обслуживание и увеличить срок службы. Такие системы могут предупредить пользователей о потенциальных проблемах и необходимости замены компонентов.

Поскольку оребренные нагревательные элементы играют важную роль в современных системах нагрева воздуха, дальше в статье будут рассмотрены примеры успешного применения и перспективы их завершенности в различных отраслях, от бытовой до промышленной.
