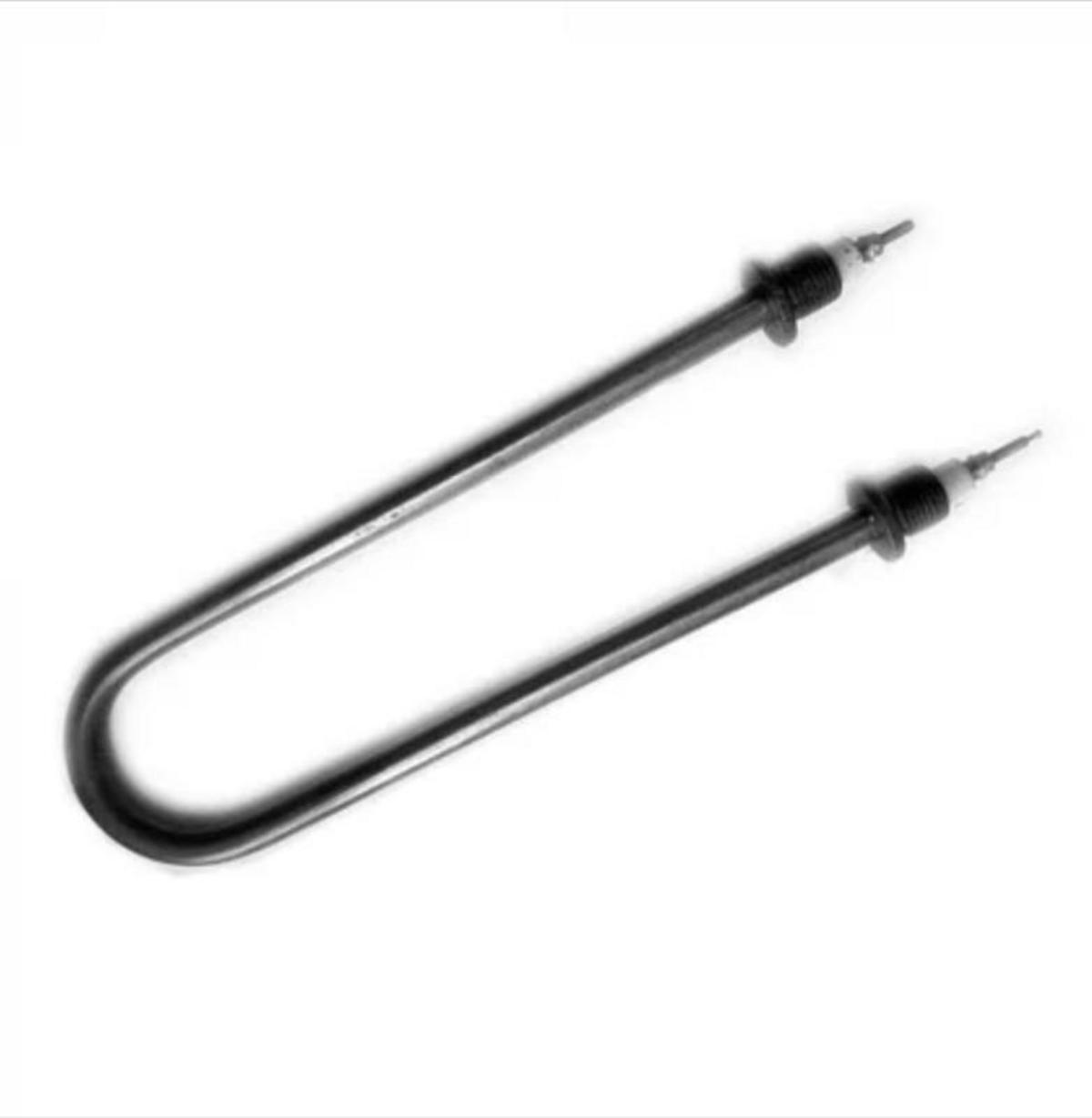

Нагревательный элемент диаметр 14мм и длина от 80см до 100см

Нагревательный элемент диаметр 14мм и длина от 80см до 100см Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и спецификации

Элементы с указанными габаритами оптимизированы для задач, где требуется протяженный нагрев без локальных «горячих точек». Диаметр 14 мм обеспечивает баланс между прочностью и теплоотдачей: стенка толщиной 0,5–1 мм выдерживает давление до 10–15 атм в жидкостных системах. Длина 80–100 см позволяет покрывать большие расстояния в трубопроводах или камерах, с удельной мощностью 3–12 Вт/см.

Таблица типичных моделей и параметров

Примечание: Прямых серийных моделей ровно 80–100 см в результатах мало (ближе всего с 950 мм), но такие ТЭНы часто изготавливают на заказ по ГОСТ 28632-90 или ТУ 3433-002-10620292-2015. Сопротивление спирали — 2–5 Ом, вес — 1,5–3 кг.

Конструктивные особенности

• Форма и монтаж: Преимущественно патронные (пальчиковые) или воздушные с резьбой. Штуцер диаметром 14 мм с резьбой М14х1,5 обеспечивает герметичное ввинчивание, выдерживая вибрации и расширения. Холодные зоны (200–300 мм) на концах предотвращают перегрев клемм.
• Внутренняя структура: Спираль из нихрома в керамических втулках или магнезитовой изоляции. Клеммы — 3-контактные для переменного тока, провод 200–300 мм.
• Материалы: Нержавеющая сталь (корпус), медь/латунь (втулки в дистилляторах), силикон для гибких вариантов (до 1 м).
• Преимущества удлиненных моделей: Низкая поверхностная мощность (3–5 Вт/см²) снижает риск накипи в жидкостях; равномерный нагрев на 80–100 см идеален для трубопроводов компрессоров или воздуховодов.

Применения в практике

Такие ТЭНы используются в сценариях, где стандартные короткие элементы (100–300 мм) недостаточны:

1. Промышленная вентиляция и сушка: Резьбовой штуцер М14 позволяет встраивать в воздуховоды длиной 80–100 см. Пример: замена в вентиляционной системе с оребрением для снижения энергозатрат на 15% за счет ПЛК-контроля.
2. Дистилляторы и самогонные аппараты: Мощность 3–3,7 кВт для корпусов 4–10 л, выдача 10 л/ч дистиллята. Втулка 14 мм упрощает установку в СПб-аппаратах.
3. Компрессоры и трубопроводы: Силиконовые нагреватели 14×1000 мм (40 Вт) для картеров кондиционеров, водонепроницаемые, предотвращают замерзание.
4. Кромкооблицовочные станки и пресс-формы: Удлиненные патронные для нагрева форм большой массы, до 500°C.
5. Электроплиты и конфорки: Спиральные ТЭНы 670 мм как запасные части.

Кейс из практики: Внедрение ТЭНов с резьбой 14 мм в вентиляцию сократило downtime за счет быстрой замены и повысило КПД на 15%.

Сравнение с другими диаметрами и длинами

14 мм — золотая середина: компактнее 16 мм, прочнее 12 мм для длинных версий.

Преимущества и недостатки

• Преимущества:
  • Долговечность: Герметичность и низкая нагрузка продлевают жизнь до 1–2 лет гарантии.
  • Универсальность: От бытовых плиток до промышленных печей.
  • Экономия: Меньше элементов для покрытия длины 80–100 см.
• Недостатки:
  • Редкость серийных моделей — часто заказ (минимальный тираж 20 шт.).
  • Высокая цена за удлинение (до 5000+ руб.).
  • Чувствительность к накипи в жидкостях без оребрения.

Монтаж, обслуживание и безопасность

Пошаговая инструкция по установке

1. Подготовка: Отключите питание, проверьте сопротивление (2–5 Ом нормой).
2. Монтаж: Вкрутите резьбу М14 с термогерметиком (до 300°C). Инструменты: ключ 17–19 мм, уплотнители.
3. Подключение: 3 клеммы, провод 1,5 мм², заземление обязательно.
4. Пуск: Постепенный нагрев (50% мощности 30 мин), контроллер температуры.
5. Проверка: Токометр (мощность ±10%), ИК-термометр (равномерность).

Меры безопасности

• Избегайте сухого хода (перегрев >800°C).
• Диагностика: падение сопротивления — замена.
• Типичные ошибки: слабая герметизация (утечки), игнор вибраций.

Обслуживание

Чистка от накипи уксусом (5%), проверка ежегодно. Срок службы — 3000–10000 ч при 80% нагрузки.

Рыночные аспекты и производство

• Производители: Россия (tenikmiass.ru, zavodtenov.ru, medkv.ru), Китай (benoheating.com). Оригиналы для Июте/ДЭ-10.
• Цены: 300–500 руб. за короткие, 4000–6000 руб. за 950 мм. Минимальный заказ 500–1000 руб., доставка бесплатно до ТК.
• Тренды: Рост спроса на силиконовые гибкие (водонепроницаемые) для экстремальных условий.
• На заказ: Длина 80–100 см по чертежам, мощность под расчет.

Перспективы и инновации

В 2026 году такие ТЭНы интегрируют с IoT для мониторинга (температура, ток), снижая расход на 20%. Карбидкремниевые варианты для температур >1000°C открывают рынок высокотемпературных печей. Для статьи рекомендуется акцент на кастомизацию: 14×80–100 см — идеал для «зеленых» систем с низким потреблением.

Переходя к следующей части статьи, будем подробнее рассматривать возможности кастомизации и будущие направления в разработке нагревательных элементов, которые могут изменить подходы в различных отраслях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Кастомизация ТЭНов: новые возможности

С учетом уникальных параметров нагревательных элементов диаметром 14 мм и длиной от 80 до 100 см, кастомизация становится ключевым аспектом их производства. Заказ специальных моделей учитывает индивидуальные пожелания клиентов и специфические требования отрасли, что позволяет адаптировать ТЭНы под конкретные задачи. Например, изменения в мощностях и длинах могут значительно повысить эффективность работы систем нагрева в зависимости от особенностей применения.

Преимущества кастомизации

• Оптимизация под задачи: Индивидуальные заказы позволяют точно подстраивать характеристики ТЭНов под специфические нужды, будь то домашние системы отопления или промышленные установки.
• Увеличение срока службы: Кастомизированные ТЭНы могут быть разработаны с учетом особых условий эксплуатации, что минимизирует износ и риск поломок.
• Конкурентоспособность: Возможность предлагать специализированные решения открывает новые рынки и потенциал для повышения ценности продукции.

Инновационные технологии

Современные технологии позволяют интегрировать в ТЭНы такие функциональные элементы, как датчики температуры и IoT-решения для мониторинга состояния оборудования в реальном времени. Это открывает широкий спектр возможностей для космического, энергетического и медицинского секторов, требующих высокоточной и надежной работы. Такие разработки, как карбидкремниевые ТЭНы, способны работать при температурах выше 1000°C и могут быть использованы в высокотемпературных печах и реакциях.

Преимущества внедрения IoT в нагревательные системы

• Мониторинг в реальном времени: Позволяет оперативно выявлять неисправности и предотвращать аварии.
• Автоматизация процессов: Умные системы могут самостоятельно регулировать температуру, что приводит к экономии энергии.
• Доступ к данным: Сбор данных в режиме реального времени помогает анализировать эффективность работы и проводить профилактическое обслуживание.

Спецификации для высоких температур

С учетом требований, предъявляемых к высокотемпературным нагревателям, конструкции ТЭНов могут проектироваться с использованием различных материалов, которые обеспечивают необходимую прочность и устойчивость к коррозии. Например, добавление специальных покрытий для защиты нержавеющей стали продлевает ее срок службы, особенно в агрессивных средах.

Таблица возможных спецификаций для высокотемпературных ТЭНов

Будущее разработки ТЭНов

Ожидается, что рынок нагревательных элементов будет продолжать развиваться с акцентом на эффективность и кастомизацию. Ведущие производители уже начинают предлагать разработки, направленные на использование экологически чистых и энергоэффективных технологий. К примеру, будущее может включать интеграцию в ТЭНы систем рекуперации тепла, что значительно снизит интенсивность энергозатрат.

Возможные направления развития

• Разработка многофункциональных систем: ТЭНы, которые не только нагревают, но и очищают воздух или регулируют влажность.
• Снижение затрат: Использование более дешевых, но эффективных материалов для создания нагревательных элементов без потери качества.
• Устойчивые источники энергии: Разработка нагревательных систем, работающих на возобновляемых источниках энергии, таких как солнечные или ветровые установки.

Таким образом, нагревательные элементы диагональю 14 мм и длиной 80–100 см продолжают оставаться в центре внимания инновационных разработок, предлагая множество возможностей для кастомизации и интеграции новых технологий. Решения, основанные на высоких температурах и умных системах, уже сегодня формируют будущее теплотехнического оборудования.
