Нагревателей для печи SUPER , MoS12. Дисцилицид молибденовый. Ток =400А, напряжение =90В, Сопротивление 0.15 Ом , Мощность= 25 кВт
Нагревателей для печи SUPER , MoS12. Дисцилицид молибденовый.
Ток =400А, напряжение =90В,
Сопротивление 0.15 Ом , Мощность= 25 кВт
1. Химическая природа и физические свойства дисилицида молибдена (MoSi₂)
Дисилицид молибдена (MoSi₂) — это тугоплавкое керамическое соединение с формулой MoSi₂, представляющее собой серые кристаллы, нерастворимые в воде и стойкие к кислотам. Температура плавления достигает 2030°C, что делает его незаменимым для экстремальных условий. При первом нагреве на поверхности нагревателя образуется стекловидная защитная пленка SiO₂ (диоксид кремния), предотвращающая дальнейшее окисление и обеспечивающая уникальную устойчивость в окислительных средах до 1700°C.
Ключевые физические и механические характеристики
Ниже представлены основные свойства нагревателей на основе дисилицида молибдена, соответствующие стандартам (ТУ 6-09-03-395-74):
| Параметр | Значение | Примечание |
|---|---|---|
| Молярная масса | 152,11 г/моль | [4] |
| Плотность (объемная) | 5,5–6,2 г/см³ | [4][5][7] |
| Температура плавления | 2030°C | [4] |
| Максимальная рабочая температура | 1700°C (воздух/окислительные среды); 1500°C (восстановительная атмосфера) | [2][5][6][8] |
| Критическая температура | 1800°C (разрушение после 1 часа) | [2][8] |
| Прочность при изгибе | 15–25 кг/см² | [5][7][8] |
| Твердость (по Виккерсу, HV) | 570 кг/мм² | [2][5][7][8] |
| Коэффициент теплового расширения | 4% | [2][5][8] |
| Коэффициент влагопоглощения | 1,2% | [2][5][8] |
| Коэффициент газопроницаемости | 7,4% | [2][5][8] |
| Интегральная нормальная излучательная способность (при 1650°C) | ~0,7 | [6] |
| Состав (масс. доля) | Mo ≥61,5%; Si ≥35%; Fe ≤0,05% | Соответствует ТУ |
Эти свойства обеспечивают механическую стабильность, низкое тепловое расширение и химическую стойкость при плавке металлов и стекла.
2. Конструкция и типы нагревателей MoSi₂ для печей SUPER

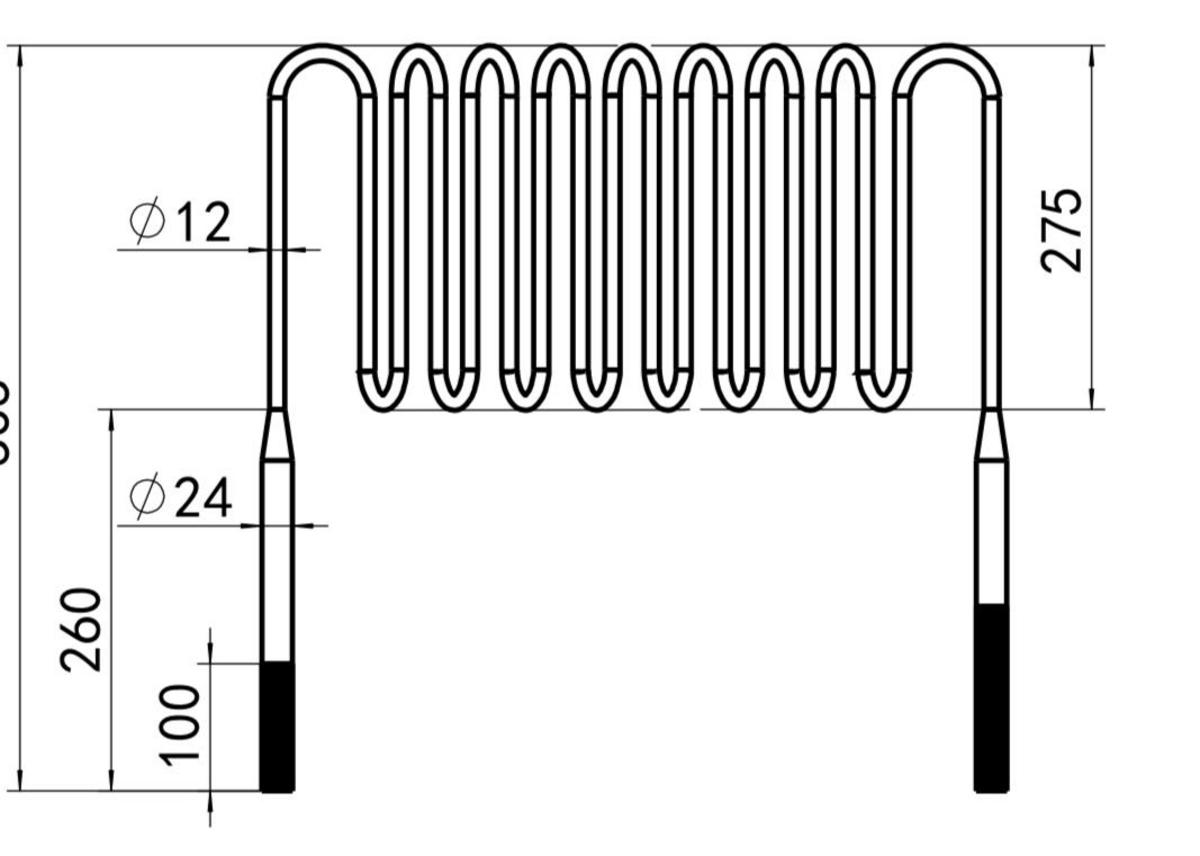

Нагреватели для печей SUPER, которые являются высокотемпературными муфельными или промышленными печами, изготавливаются в форме U-образных трубок (тип U, диаметр 6/12 мм и более). Активная зона нагрева покрыта защитной пленкой SiO₂, образующейся после закалки.
Формы и классы по максимальной температуре
- МД-31: До 1700°C — для промышленных печей термообработки, спекания, плавки стекла.
- МД-33: До 1800°C — для лабораторных и высокотемпературных производственных печей.
Параметры заказа для печей SUPER
Для успешного проектирования нагревательных элементов необходимо учитывать следующие параметры:
- внешний диаметр
- длина зоны нагрева
- длина холодной зоны
- общая длина
- длина раструба
Поверхностная нагрузка является ключевым фактором долговечности нагревателей и зависит от температуры печи и среды, поэтому должна подбираться строго в соответствии с рекомендациями производителей.
Электрические свойства и расчеты
Для указанных параметров (25 кВт, 400 А, 90 В, R=0,15 Ом) можно провести следующие расчеты:
- Проверка по закону Ома: P = U² / R = 90² / 0,15 = 54 000 Вт (54 кВт). Это подразумевает группировку различных элементов или расчет на номинальную нагрузку при 1700°C, учитывающую рост сопротивления.
- Электрические свойства: Сопротивление возрастает с температурой, что обеспечивает быстрый разогрев и стабильную работу на протяжении службы — замена может быть выполнена без дополнительной перенастройки.
3. Принцип работы и уникальные преимущества
Нагреватели MoSi₂ функционируют по резистивному принципу: электрический ток нагревает материал, а защитная пленка SiO₂, формирующаяся при температурах выше 1100°C, предотвращает окисление. Особенностью является быстрый рост температуры за счет увеличения сопротивления, что позволяет создавать компактные электрические печи с высокой энергонагруженностью.
Преимущества по сравнению с карбидокремниевыми (SiC) нагревателями:
- Высокая мощность при 1500-1700°C.
- Самовосстанавливающаяся пленка SiO₂.
- Стабильное сопротивление с возможностью последовательного соединения без подстройки.
- Работа в различных средах, включая окислительные и восстановительные, до 1700/1500°C.
- Своеобразная хрупкость при комнатной температуре и низкое тепловое расширение.
Тем не менее, следует учитывать и недостатки: хрупкость при комнатной температуре, ограничения по использованию в вакууме ниже 1300°C и разрушение при температурах выше 1800°C.
4. Применение в печах SUPER и промышленность
Основные области применения нагревателей MoSi₂ включают высокотемпературные электропечи сопротивления, включая муфельные, лабораторные и промышленные модели, такие как SUPER. Они широко используются для:
- Спекания и обжига керамики, металлокерамики, ферритов.
- Варки специального стекла и переработки порошковых металлов, кристаллов.
- Термообработки в металлургии, стекольной, огнеупорной сферах.
В печах SUPER обеспечивается равномерный нагрев объемов до 18 м³, что позволяет им находить применение в производстве электронных приборов и огнеупоров.
После рассмотрения этих аспектов, следует перейти к подробному анализу монтажа, эксплуатации и мерам безопасности.
5. Монтаж, эксплуатация и меры безопасности
С учетом высоких температур, которые обеспечивают нагреватели на основе дисилицида молибдена, крайне важно следовать установленным рекомендациям по монтажу и эксплуатации, чтобы гарантировать оптимальную работу и безопасность оборудования.
Монтаж
Правильная установка является первым шагом к успешной эксплуатации нагревателей MoSi₂. Основные этапы монтажа включают:
- Установка на керамические опоры: Элементы должны быть размещены на устойчивых керамических опорах с соблюдением зазора 5–10 мм для предотвращения перегрева и механического повреждения.
- Электрическое соединение: Нагреватели должны быть правильно соединены последовательно или параллельно для обеспечения напряжения 90 В и тока 400 А, учитывая возможное изменение сопротивления при нагреве.
- Защита от механических повреждений: Избегайте механических ударов и других повреждений в условиях низких температур (при <500°C), так как материалы могут быть хрупкими.
- Ограничение поверхностной нагрузки: Рекомендуется подбирать нагрузку на поверхность нагревателя менее 10–15 Вт/см² при температуре 1700°C для продления срока службы элементов.
Эксплуатация
После монтажных работ важно учитывать следующие аспекты во время эксплуатации:
- Постепенный разогрев: Рекомендуется разогревать нагреватели с градиентом температуры 20–50°C/мин, чтобы избегать термических шоков и повреждений.
- Режим работы: Избегайте резких колебаний температуры и перегрузок. Оптимальный срок службы может составлять тысячи часов при соблюдении рекомендуемых нагрузок и режимов.
Меры безопасности
Обеспечение безопасности во время работы с нагревателями MoSi₂ является критически важным аспектом. Необходимо учитывать следующие меры:
- Защита от контакта: Использование защитных кожухов для предотвращения контакта с горячими элементами.
- Мониторинг параметров: Постоянный контроль тока и напряжения (400 А требует соответствующего оборудования) для предотвращения аварийных ситуаций.
- Вентиляция: Обеспечение хорошей вентиляции для удаления SiO₂-пыли, которая может образовываться при первом запуске нагревателей.
- Ограничение по температуре: Не допускается использование нагревателей при температурах выше 1800°C или в агрессивных средах, таких как галогены, которые могут повредить элементы.
6. Сравнение с альтернативами и рыночные аспекты
Для систематики выбора нагревателей полезно провести сравнение MoSi₂ с альтернативами, такими как карбид кремния (SiC) и вольфрамовые нагреватели.
| Характеристика | MoSi₂ | SiC (карбид кремния) | Вольфрамовые |
|---|---|---|---|
| Max T (°C) | 1700–1800 | 1400–1600 | 2000+ (вакуум) |
| Окисл. стойкость | Отличная (SiO₂ пленка) | Средняя | Низкая |
| Стабильность R | Высокая | Варьируется | Стабильная |
| Цена/мощность | Высокая/отличная | Средняя | Высокая |
| Применение | Печи SUPER, керамика | Стандартные печи | Вакуумные, лабораторные |
По приведенным характеристикам можно констатировать, что MoSi₂ имеет множество преимуществ, которые делают его идеальным выбором для высокотемпературных процессов.
7. Перспективы и инновации
С учетом актуальности энергоэффективных технологий, современное производство и научные исследования ищут новые пути улучшения характеристик нагревателей MoSi₂. В частности, рассматриваются композитные материалы, которые способны работать при температурах выше 1800°C, а также внедрение автоматизированных систем контроля температуры и нагрузки.
Потенциальные направления развития:
- Разработка новых композитов MoSi₂, которые могут работать в более жестких условиях.
- Повышение энергоэффективности и снижение затрат на производство за счет новых технологий.
- Рост спроса на высокотемпературные нагреватели в таких областях, как зеленая металлургия, 3D-печать керамики и электроника, что открывает новые горизонты для применения MoSi₂.
Интеграция новых решений и продолжение дальнейших исследований открывают широкие перспективы для дисилицида молибдена в промышленности и на рынке высокотемпературных нагревательных технологий.
