Можно ли сделать Тэн на 200 ватт 220 вольт, и какую температуру он будет развивать?

Возможность изготовления: техническая реализуемость и примеры готовых моделей

ТЭНы на 200 Вт 220 В (или близкие 230 В) производятся серийно различными заводами, такими как «Полимернагрев», «Марион» и поставщиками на Ozon. Это подтверждает, что параметры стандартны и не требуют экзотических технологий. Ключевые факторы успеха:

• Напряжение и мощность: 220–230 В — бытовой стандарт. Мощность 200 Вт достигается спиралью из нихрома или фехрали с сопротивлением R = \frac{U^2}{P} = \frac{220^2}{200} \approx 242 Ом.

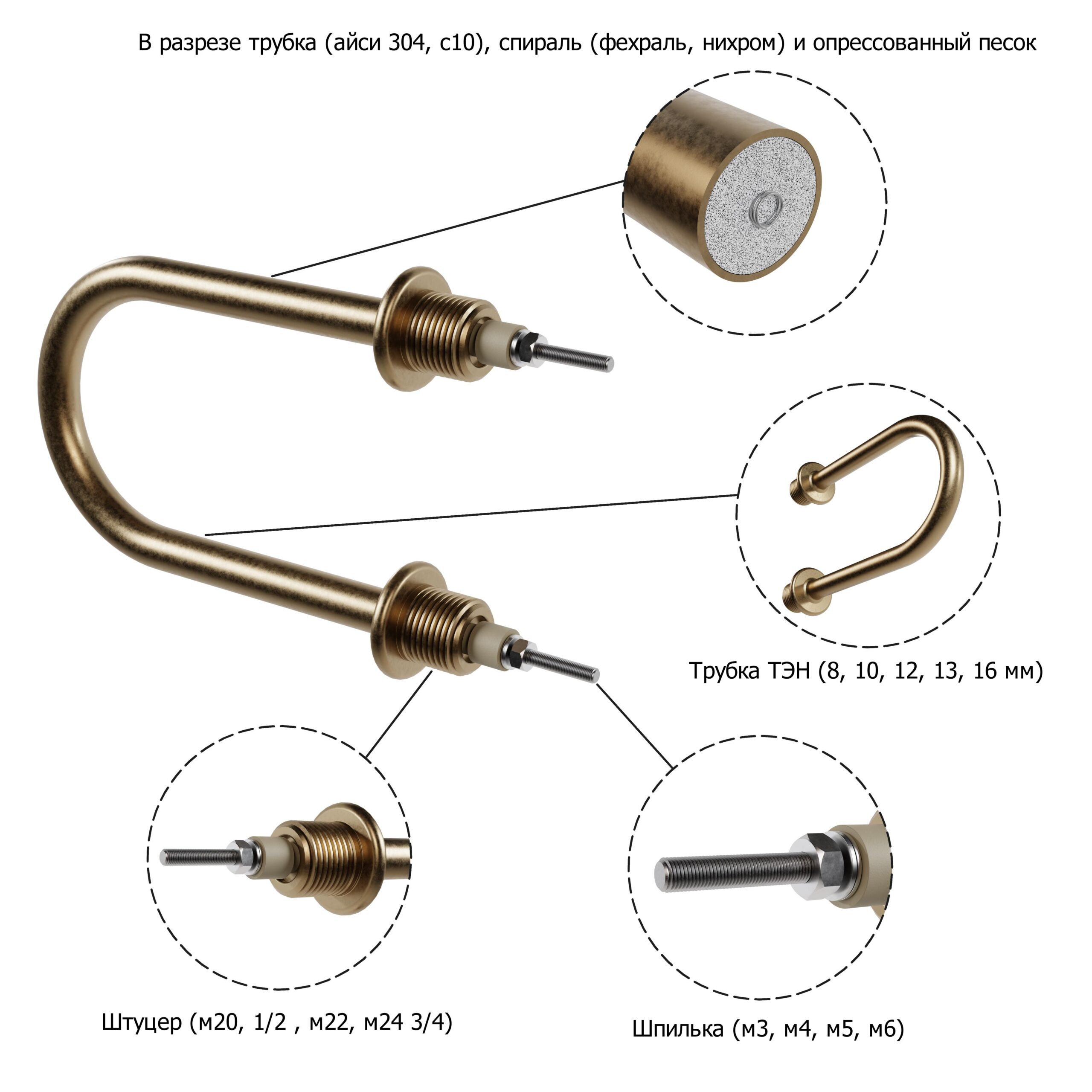

• Типы конструкций: Преимущественно патронные (пальчиковые) ТЭНы для компактных приложений, реже трубчатые U-образные.

Готовые примеры

Эти модели показывают, что 200 Вт/220 В — не редкость; для точного соответствия длина и диаметр подбираются под требуемую плотность мощности (рекомендуемая 5–20 Вт/см² для долговечности).

<h2>Температура нагрева: расчеты, пределы и влияющие факторы</h2>
<p>Температура не фиксирована, а зависит от теплоотдачи. Формула для оценки: <code>T_{поверхности} = T_{окр} + \frac{P}{A \cdot h}</code>, где P - мощность, A - площадь, h - коэффициент теплоотдачи (5–50 Вт/м²K в воздухе, 1000+ в воде).</p>

<h3>В воздухе (сухой ТЭН)</h3>
<table>
    <thead>
        <tr>
            <th>Условия</th>
            <th>Плотность мощности (Вт/см²)</th>
            <th>Макс. T (°C)</th>
            <th>Пример</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td>Свободная конвекция</td>
            <td>10–15</td>
            <td>400–600</td>
            <td>Патронный 200 Вт/100 мм</td>
        </tr>
        <tr>
            <td>Силовая вентиляция</td>
            <td>15–20</td>
            <td>300–500</td>
            <td>Печи, грили</td>
        </tr>
        <tr>
            <td>Без теплоотдачи (статично)</td>
            <td>>20</td>
            <td>700–900 (риск перегрева)</td>
            <td>Короткие патронные</td>
        </tr>
    </tbody>
</table>
<p>Максимум для нержавейки - <strong>800–1000°C локально</strong>, но рабочий предел 500–650°C для нихрома (износ при >1100°C).</p>

<h3>В жидкостях (вода, масло)</h3>
<p>Температура может достигать 100–200°C, в зависимости от процессов кипения и конвекции.</p>
<h3>Расчет для типичного ТЭНа 200 Вт</h3>
<p>Для патронного ТЭНа с диаметром 10 мм и длиной 100 мм:</p>
<ul>
    <li><strong>Площадь:</strong> A ≈ 31,4 см².</li>
    <li><strong>Плотность:</strong> 200/31,4 ≈ 6,4 Вт/см² (низкая, T~300°C в воздухе).</li>
    <li><strong>Для длины 200 мм:</strong> ~3,2 Вт/см², T~150–250°C - безопасно для длительной работы.</li>
</ul>

<h3>Факторы снижения T</h3>
<ul>
    <li>Увеличение длины/диаметра уменьшает плотность мощности.</li>
    <li>Конвекция/излучение: использование терморегуляторов (би-металлический или NTC) позволяет поддерживать 150–400°C.</li>
    <li>Материалы: нержавейка 12Х18Н10Т выдерживает 800°C; медь - до 400°C; титан - в агрессивных средах.</li>
</ul>
<p><strong>Риски перегрева</strong>: При 200 Вт без теплоотдачи спираль плавится за минуты (нихром тает при ~1400°C). Рекомендуется использование предохранителей и термодатчиков (K-типа, предел 1200°C).</p>

<h2>Пошаговое руководство по самостоятельному изготовлению ТЭНа 200 Вт/220 В</h2>
<p>Для DIY-проектов потребуются:</p>
<ul>
    <li>Инструменты: сверло, пресс, мультиметр, печь для отжига (~2000 руб. за набор).</li>
</ul>
<ol>
    <li><strong>Расчет спирали</strong>: R=242 Ом. Проволока нихраль Х20Н80 Ø0,3 мм (удлиненная ~1400 Ом/м). Длина спирали: <code>l = R \cdot \rho / S \approx 18</code> м (ρ=1,08 мкОм·м). Витки: ~500 на L=100 мм.</li>
    <li><strong>Трубка</strong>: Нержавеющая сталь d=10 мм, стенка 0,5 мм, L=120 мм (с запасом).</li>
    <li><strong>Сборка</strong>:
        <ul>
            <li>Просверлить отверстия для выводов.</li>
            <li>Наполнить MgO-порошком (ø спирали +0,1 мм).</li>
            <li>Нагреть трубку, вставить спираль, запрессовать (сжать вальцами).</li>
            <li>Заделать концы силиконом/керамикой.</li>
        </ul>
    </li>
    <li><strong>Тестирование</strong>: Мультиметр - R=242 Ом; пробный запуск в воде 5 мин (T<100°C); в воздухе с термопарой.</li>
    <li><strong>Безопасность</strong>: Изоляция >1 МОм, заземление, не более 15 Вт/см².</li>
</ol>
<p><strong>Типичные ошибки</strong>: Недостаток изолятора (короткое замыкание), слабая заделка (влага), неверный расчет (перегрев).</p>

<h2>Применения и сравнение с другими мощностями</h2>
<p><strong>Компактные:</strong> Патронные для 3D-принтеров, форм, оттайки холодильников.</p>
<p><strong>Бытовые:</strong> Обогрев зеркал, терморегуляторы (T=50–150°C).</p>
<p><strong>Промышленные:</strong> Печи, грили (с вентиляцией T=400°C).</p>
<h3>Сравнение мощностей (220 В, воздух)</h3>
<table>
    <thead>
        <tr>
            <th>Мощность (Вт)</th>
            <th>Длина (мм) типичная</th>
            <th>Макс. T (°C)</th>
            <th>Плотность (Вт/см²)</th>
            <th>Долговечность</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td>200</td>
            <td>80–100</td>
            <td>500–800</td>
            <td>15–20</td>
            <td>Высокая</td>
        </tr>
        <tr>
            <td>800</td>
            <td>200</td>
            <td>400–600</td>
            <td>8–10</td>
            <td>Средняя</td>
        </tr>
        <tr>
            <td>2500</td>
            <td>200–2000</td>
            <td>300–500</td>
            <td>5–15</td>
            <td>Низкая при высокой плотности</td>
        </tr>
    </tbody>
</table>

Дополнительные аспекты

При рассмотрении использования ТЭНа необходимо также учитывать различные материалы и их свойства, требования безопасности, а также инновационные методы разработки. Обсуждение этих аспектов позволит глубже понять, как можно достичь оптимальных результатов в нагревании и предотвратить возможные риски.

Дополнительные аспекты

Разработка и использование ТЭНа мощностью 200 Вт при напряжении 220 В требует внимательного подхода к выбору материалов и соблюдению стандартов безопасности. Важно понимать, какие материалы используются в конструкции нагревателя, чтобы обеспечить его надежность и эффективность в различных условиях эксплуатации.

<h3>Материалы</h3>
<p>Корпус ТЭНа должен быть выполнен из высококачественной нержавеющей стали, такой как 12Х18Н10Т, которая устойчива к коррозионным воздействиям при значениях pH в диапазоне 5–7. Это гарантирует долговечность и стабильную работу нагревателя в различных температурных режимах.</p>
<p>Спирали для ТЭНов производят из нихрома или кантала. Нихром - более экономичный вариант, однако для высоких температур рекомендуется использование кантала, который выдерживает нагрев до 1400°C. Изолятор, такой как MgO, обеспечивает термостойкость до 1800°C и минимизирует теплопотери.</p>

<h3>Безопасность</h3>
<p>Соблюдение требований безопасности критически важно при эксплуатации ТЭНов. Они должны иметь защиту не менее уровня IP54+, что обеспечивает защиту от пыли и водяных брызг. Особенно важно отключение нагревателя при превышении температуры >600°C, что предотвращает перегрев и возможные повреждения. Также расчеты для компонентов следует проводить с запасом на 1,1×номинал, например, 242 В для безопасной работы в любых условиях.</p>
<p>Дополнительные меры предосторожности включают равномерное распределение температуры, чтобы избежать перегрева и окисления спирали. При значениях плотности мощности выше 20 Вт/см² значительный риск возникновения трещин в материалах.</p>

<h3>Инновации и экономика</h3>
<p>Современные разработки в области ТЭНов включают керамические нагреватели, которые могут поддерживать температуру до 1200°C, что делает их идеальными для компактных применений. Гибкие пленочные ТЭНы являются оптимальным вариантом для случаев, когда требуется равномерное распределение тепла и минимальные размеры.</p>
<p>С точки зрения экономики, стоимость заводского ТЭНа варьируется от 250 до 1500 рублей, в то время как DIY-аналоги обойдутся в 300 рублей. Это делает кустарное изготовление привлекательным для любителей и небольших производств, особенно в условиях ограниченного бюджета.</p>

<h3>Экология</h3>
<p>Материалы, применяемые в производстве ТЭНов, также играют важную роль с точки зрения экологии. Нихром не содержит свинца или кадмия, что делает его безопасным для окружающей среды. Утилизация таких материалов возможна как металлолом, что уменьшает негативное воздействие на природу.</p>

<h2>Практические рекомендации для применения ТЭНа</h2>
<p>При использовании ТЭНа мощностью 200 Вт, необходимо учитывать его применения в различных отраслях. Например, для 3D-принтеров, ТЭНы подходят идеально в качестве источника тепла для экструдеров и платформ. Также они используются в компактных промышленных печах и обогревателях для зеркал.</p>

<h3>Сравнение применения по отраслям</h3>
<table>
    <thead>
        <tr>
            <th>Отрасль</th>
            <th>Применение</th>
            <th>Рекомендуемая температура (°C)</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td>Компьютерные технологии</td>
            <td>3D-принтеры</td>
            <td>50–250</td>
        </tr>
        <tr>
            <td>Бытовая техника</td>
            <td>Обогрев зеркал</td>
            <td>50–150</td>
        </tr>
        <tr>
            <td>Промышленность</td>
            <td>Печи, грили</td>
            <td>300–400</td>
        </tr>
    </tbody>
</table>

<h3>Рекомендации по улучшению конструкции</h3>
<p>Для оптимизации работы ТЭНа не забудьте уделить внимание теплоизоляции. Правильное применение теплоизоляционных материалов позволит сократить потери тепла и повысить общую эффективность нагревателя. Также стоит рассмотреть использование систем регуляции температуры для достижения стабильных условий работы.</p>

<h3>Заключение по практическим аспектам</h3>
<p>Интеграция данных аспектов в процесс проектирования и эксплуатации ТЭНа мощностью 200 Вт позволяет не только повысить его эффективность, но и снизить риски, связанные с перегревом и поломками. При должном соблюдении технологий и регламентации, данный тип нагревателя станет надежным помощником в различных сферах применения.</p>
