Что такое ТЭН и зачем нужна маркировка

ТЭН – это трубчатый электронагреватель, представляющий собой металлическую трубу с расположенной внутри спиралью из нагревательного сплава, изолированной электроизоляционным материалом. Для правильного подбора нагревателя и подключения необходимо понимать его характеристики, которые зашифрованы в маркировке.

Маркировка наносится на корпус ТЭНа и содержит сведения о габаритах, мощности, напряжении, форме, рабочей среде, материале оболочки и других технических параметрах. Она обязательна для продукции, изготовляемой по нормативам ГОСТ.

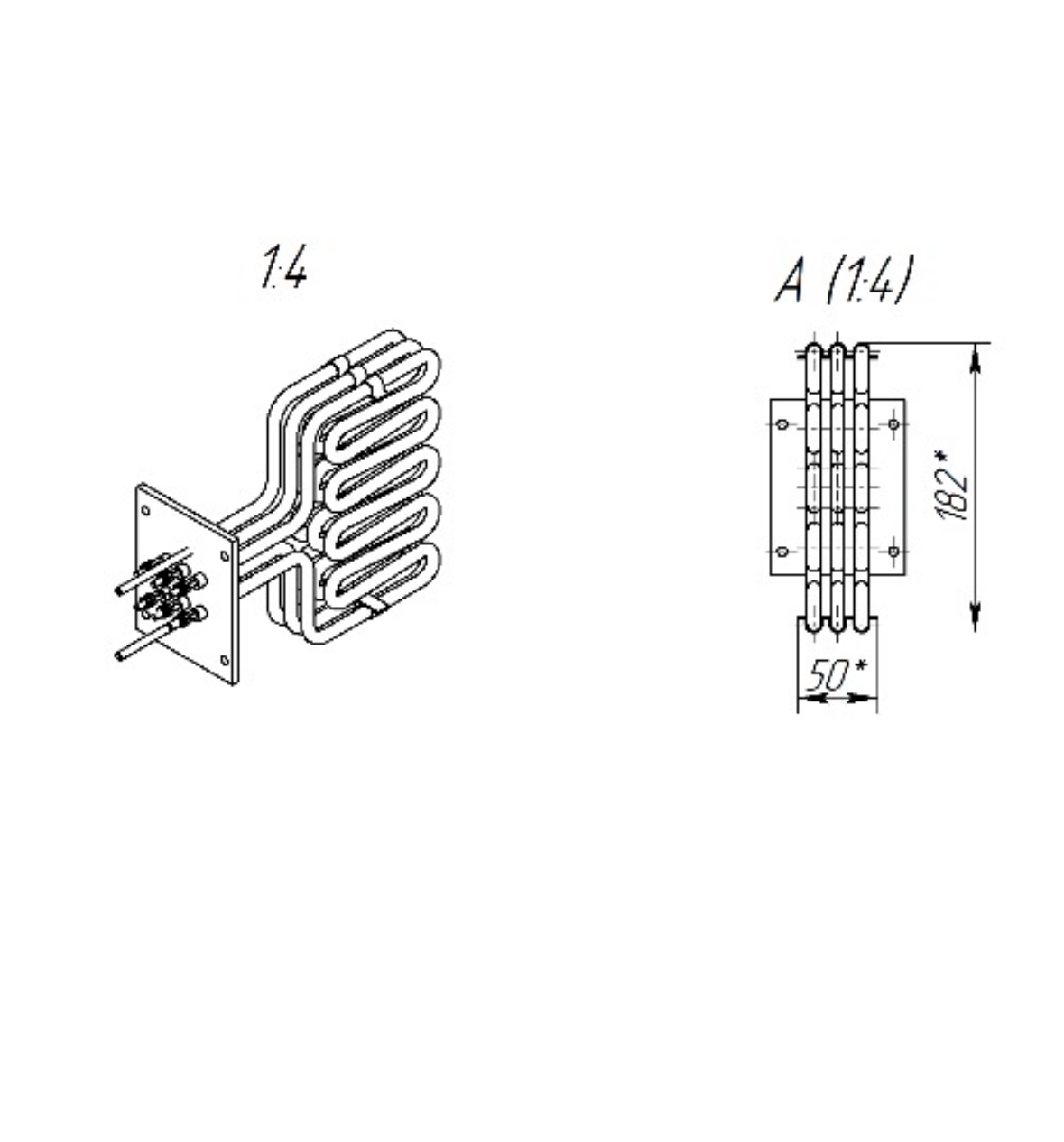

Расшифровка маркировки ТЭН150а8,5/3,0F380 — по элементам

Разберём составные части маркировки на примере «ТЭН150а8,5/3,0F380»:

Детальное объяснение элементов маркировки

1. Тип прибора – ТЭН

Аббревиатура ТЭН — трубчатый электронагреватель, общее название для устройств такого типа.

2. Длина нагревателя

Числовое значение (150) — развёрнутая длина трубки ТЭНа. Обычно указывается в мм или см. Например, «188» означает 188 см, часто длина представлена в мм. Этот параметр важен для подбора нужного нагревателя под ёмкость или корпус.

3. Длина заделки контактов

Буквенная часть после числа (например, «а», «А», «B», «В» и т.д.) указывает длину негреющей части — заделки токоведущих стержней, которая не нагревается и служит для подключения. По ГОСТу буквы латинского алфавита (от A до H) соответствуют типовым длинам от 40 мм (A) до 630 мм (H).

4. Диаметр ТЭНа

Следующее число — диаметр металлической оболочки ТЭНа в миллиметрах (8,5 мм, 10 мм, 12 мм и т.д.). Диаметр влияет на механическую прочность и теплоотдачу.

5. Мощность

Обозначается в киловаттах (3,0 кВт), указывается номинальная мощность, которую может стабильно отдавать ТЭН при нормальных условиях.

6. Обозначение формы (F) или среды нагрева

В маркировках часто содержится буква, указывающая на форму ТЭНа. Основные формы классифицируются цифрами (Ф1 — прямой, Ф2 — U-образный и т.д.). Если буква, то она может означать рабочую среду.

При обозначении среды нагрева по ГОСТ используют буквы (например, J — вода с кислотным рН; P — вода с нейтральным или слабощелочным рН; T — воздух; Z — масла и жиры). В вашем случае «F» — значение нужно уточнять, так как в популярных стандартах форма обозначается цифрой, а буквы — среда. Возможное значение — форма (особенная или заводское обозначение).

7. Напряжение питания

Число 380 — номинальное напряжение сети электропитания в вольтах (В). Наиболее распространённые значения: 220 В, 380 В, 127 В и др.

Дополнительные сведения по ГОСТ и промышленной маркировке

Маркировка наносится на корпус с помощью тиснения или краски, таким образом, она обеспечивает быструю идентификацию параметров.

Помимо перечисленных основных параметров, маркировка может содержать:

• Код страны производителя
• Год и месяц изготовления (часто последние две цифры года)
• Вид резьбы и наличие штуцеров (например, М16×1,5)
• Радиус изгиба (например, R30 — радиус гиба 30 мм)
• Форма ТЭНа (цифры от 1 до 10)

Маркировка среды нагрева крайне важна для правильного выбора материала оболочки ТЭНа:

Максимальная удельная мощность зависит от типа среды и материала оболочки, чтобы избежать перегрева и повреждений нагревателя.

Как расшифровать пример из источников, похожий на ваш

Пример из поиска:

• ТЭН – 188А13/3.0Т220Ф1
• 188 см длина
• A — заделка контактов 40 мм
• 13 мм диаметр
• 3 кВт мощность
• T — среда: воздух
• 220 В напряжение
• Ф1 — форма (прямой ТЭН)

Это очень близко по структуре к вашему примеру.

Практические советы для статьи

• При покупке или замене ТЭНа важно проверить маркировку, чтобы выбрать точно нужный размер, мощность и материал, подходящий для рабочей среды.
• При необходимости уточнения параметров (например, буквы «F» в вашем случае) следует обратиться к сертификатам производителя или к ГОСТ 13268-88.
• Знание маркировки помогает избежать ошибок при монтаже и эксплуатации, продлевая срок службы нагревателя.

Для более детального понимания маркировки и её элементов, можно ознакомиться с дополнительными материалами, которые помогут в выборе и эксплуатации ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Практическое применение маркировки ТЭН

Знание маркировки ТЭН не только помогает в выборе подходящего устройства, но и играет ключевую роль в его эксплуатации. Рассмотрим, как правильно использовать информацию, содержащуюся в маркировке, для различных задач.

1. Подбор ТЭНа для конкретных условий

При выборе ТЭНа важно учитывать не только его мощность и размеры, но и рабочую среду. Например, если вы планируете использовать ТЭН в агрессивной среде, такой как кислота или щелочь, необходимо выбирать модели с соответствующим материалом оболочки, как указано в маркировке. Это поможет избежать коррозии и продлить срок службы устройства.

2. Установка и монтаж

Правильная установка ТЭНа также зависит от его маркировки. Длина заделки контактных стержней, указанная в маркировке, определяет, насколько глубоко ТЭН должен быть установлен в ёмкость. Неправильная установка может привести к перегреву или даже повреждению устройства.

3. Обслуживание и замена

При необходимости замены ТЭНа важно точно знать его характеристики, чтобы избежать ошибок. Например, если вы заменяете ТЭН, убедитесь, что новый элемент имеет ту же мощность и напряжение, что и старый. Это поможет избежать перегрузок и сбоев в работе оборудования.

Таблица обозначений для удобства

Для упрощения процесса выбора и установки ТЭНа, полезно иметь под рукой таблицу с обозначениями, которые могут встречаться в маркировке. Ниже представлена таблица с основными обозначениями:

Заключение о важности маркировки

Маркировка ТЭН — это не просто набор символов, а важный инструмент для обеспечения правильного выбора, установки и эксплуатации нагревательных элементов. Понимание её структуры и содержания позволяет избежать множества проблем, связанных с неправильным использованием оборудования. Поэтому, перед покупкой или заменой ТЭНа, обязательно ознакомьтесь с его маркировкой и уточните все необходимые параметры.

Для более детального изучения маркировки и её элементов, а также для получения дополнительных рекомендаций по выбору ТЭНов, вы можете обратиться к специализированным источникам или консультироваться с профессионалами в данной области.
