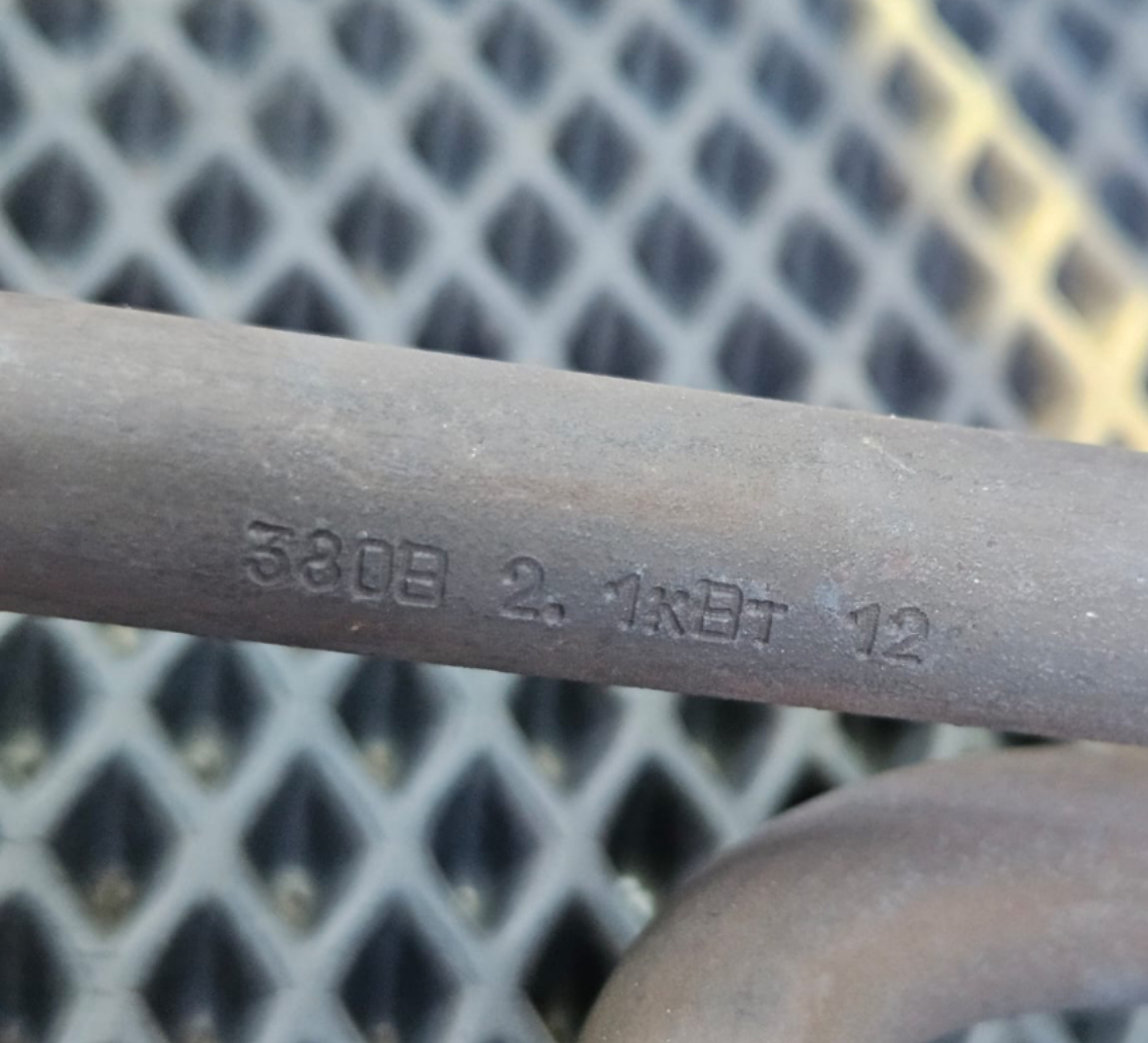

Маркировка на трубке тэн означает мощность , напряжение и год изготовления

Маркировка на трубке тэн означает мощность , напряжение и год изготовления Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Основные элементы маркировки ТЭНа на трубке

1. Мощность (кВт)

Обозначается числом с десятичным разделителем, например, 3,0 или 1,0, и указывает номинальную мощность нагревателя в киловаттах при номинальном напряжении. Мощность рассчитывается при строго определённом напряжении (обычно 220 В или 380 В) и может изменяться при отклонении напряжения в сети. Например, маркировка «3,0» означает мощность 3 кВт.

2. Номинальное напряжение (Вольты)

Указывается числом, например, 220 или 380, указывающим назначенное для работы напряжение питания. ГОСТ регламентирует ряд типовых напряжений: 12; 24; 36; 42; 48; 60; 127; 220; 380 В, но по согласованию с заказчиком допускается изготовление ТЭНов на другие значения напряжения.

3. Год изготовления (две последние цифры года)

На корпусе наносится двухзначное число, отражающее год производства ТЭНа, например, 19 — 2019 год. Это помогает контролировать срок службы и подбирать изделия по дате производства.

Дополнительные параметры, которые могут присутствовать в маркировке

• Развёрнутая длина ТЭНа (см или мм)

  Длина трубки нагревателя, измеренная по оболочке, без учёта изоляторов и заделок. Обычно указывается в см (например, 100 или 188), важна для подбора под конкретное устройство.

• Диаметр трубки (мм)

  Указывается числом, например 13, 16, 18 мм. Диаметр влияет на максимальную мощность и теплоотдачу ТЭНа. Бытовые ТЭНы обычно имеют диаметр не более 20 мм.

• Обозначение рабочей среды и материала оболочки

  Буквой указывается тип нагреваемой среды и материал оболочки ТЭНа, например, "Р" – для воды с оболочкой из углеродистой стали, "Т" – для воздуха, как указано в ГОСТах и стандартах. Это существенно для выбора ТЭНа под конкретное применение.

• Длина заделки контактного стержня

  Указывается буквенным или численным кодом, например, "А" — что соответствует определённой длине холодной (незагреваемой) части, важной для безопасного подключения и монтажа.

• Производитель и дополнительные коды

  В маркировке часто присутствует буквенное обозначение изготовителя и тип формы ТЭНа (прямая, кольцевая и др.).

Пример расшифровки маркировки

Образец:
P 3,0 220 19 ПТ

• P – обозначение нагреваемой среды и материала оболочки (например, вода, углеродистая сталь)
• 3,0 – мощность 3,0 кВт
• 220 – номинальное напряжение 220 В
• 19 – год изготовления 2019
• ПТ – код производителя или дополнительное обозначение

Данный ТЭН рассчитан на работу с водой при 220 В, мощностью 3 кВт, изготовлен в 2019 году.

Нормативное регулирование и стандарты маркировки

Производители обязаны соблюдать нормы маркировки, изложенные в ГОСТ 13268-88 и обновлениях 2023 года, а также ГОСТ Р 51350-99. В этих документах регламентированы правила нанесения и состав маркировки с обязательными параметрами. Это обеспечивает единообразие в обозначениях и позволяет пользователям и специалистам легко определять технические характеристики ТЭНов по маркировке.

Значение маркировки для пользователя и монтажника

• Позволяет правильно подобрать ТЭН для конкретного оборудования, учитывая мощность и электрические параметры.
• Помогает определить совместимость с сетью питания (напряжение).
• Позволяет контролировать срок службы и качество, ориентируясь на год изготовления.
• Облегчает монтаж благодаря информации о длине заделки и диаметре трубки.
• Обеспечивает безопасность эксплуатации путем точного соблюдения технических характеристик.

Таким образом, маркировка на трубке ТЭНа — это компактный и стандартизированный набор информации о мощности, напряжении, году изготовления и других важных характеристиках, позволяющий избежать ошибок при выборе и эксплуатации нагревателя.

Для более детальной информации о конкретных обозначениях и примерах, можно ознакомиться с таблицей, которая будет представлена в следующей части статьи.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Таблица с разбором элементов маркировки ТЭНа

Для более детального понимания маркировки ТЭНа, представляем таблицу, в которой указаны основные элементы, их обозначения и значения. Это поможет пользователям и монтажникам быстро ориентироваться в характеристиках нагревателей.

Примеры применения маркировки в различных областях

Маркировка ТЭНа играет важную роль не только в выборе оборудования, но и в его эксплуатации в различных сферах. Рассмотрим несколько примеров:

1. Бытовые приборы

В бытовых приборах, таких как водонагреватели и бойлеры, правильный выбор ТЭНа с учетом его маркировки позволяет обеспечить эффективное нагревание воды. Например, для водонагревателя с мощностью 3 кВт и напряжением 220 В, маркировка поможет выбрать подходящий ТЭН, который будет работать в оптимальных условиях.

2. Промышленное оборудование

В промышленных установках, где используются ТЭНы для нагрева различных жидкостей и газов, маркировка позволяет быстро определить, подходит ли конкретный ТЭН для работы с определенной средой. Например, ТЭН с обозначением «Т» будет идеален для нагрева воздуха, в то время как «Р» — для воды.

3. Системы отопления

В системах отопления важно учитывать не только мощность, но и диаметр трубки ТЭНа, так как это влияет на теплоотдачу. Правильная маркировка поможет избежать перегрева и повысить эффективность системы.

Заключение о важности соблюдения стандартов

Соблюдение стандартов маркировки, таких как ГОСТ 13268-88, является обязательным для производителей ТЭНов. Это не только обеспечивает безопасность эксплуатации, но и способствует унификации продукции на рынке. Пользователи и монтажники должны быть внимательны к маркировке, чтобы избежать ошибок при выборе и установке нагревателей.

Таким образом, понимание маркировки ТЭНа и ее элементов является ключевым аспектом для успешной эксплуатации нагревательного оборудования. Для получения дополнительной информации о ТЭНах и их характеристиках, вы можете ознакомиться с другими статьями на нашем сайте.
