Максимально эффективный тэн фланцевый для вашего бизнеса

Конструкция фланцевых ТЭНов: основа высокой эффективности

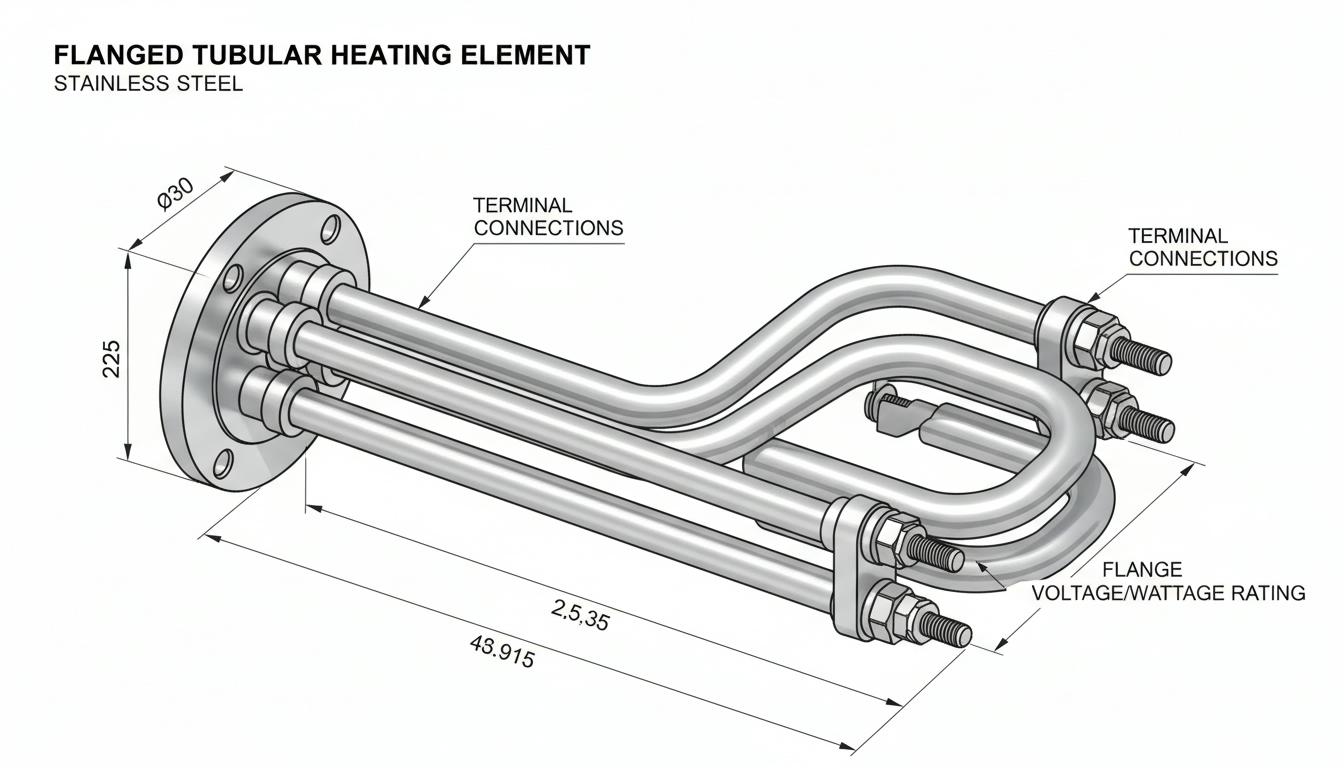

Фланцевый ТЭН — это высокоэффективный нагревательный элемент, который составляется из нескольких трубчатых элементов, имеющих U-образную или прямую форму. В каждом элементе размещена никель-хромовая спираль (состав 80-20% Ni-Cr или 70-30%), изолированная оксидным магнием и заключенная в металлическую оболочку. Стандартный диаметр трубок варьируется от 8 до 16 мм, причем для высокомощных моделей чаще применяют 16 мм. Погружаемая длина ТЭНа может достигать 2300-3000 мм, что делает его идеальным для нагрева больших объемов жидкости.

Ключевые элементы конструкции

Фланец, обеспечивающий крепление ТЭНа, изготавливают из листовой или нержавеющей стали и оснащают типами защиты IP54/IP65. Фланцы могут быть различной формы: круглые (диаметр 64-98 мм), овальные или квадратные, с отверстиями для термостатов, анодов или термодатчиков. Сварка выполняется аргонодуговым методом, что способствует обеспечению максимальной герметичности соединений.

Инновационные конструкции

Современные технологии в конструкции ТЭНов позволяют существенно повысить их эффективность:

• Звездообразная или сжатая профильная трубка у основания увеличивает площадь нагрева на 30%, что ускоряет поток среды и снижает температуру пленки на стенке.
• Полая поперечная трубка добавляет дополнительный нагреватель, повышая общую мощность на 30%.
• Теплоизолированный корпус и взрывозащищенные исполнения для работы в агрессивных условиях.
• Влагонепроницаемый провод с силиконовой или эпоксидной изоляцией позволит увеличить срок службы нагревателя.

Блочные ТЭНы, состоящие из 2-3 элементов (например, два ТЭН 210 В 10/3,15 Z 220 и один 206), могут обеспечивать мощность до 9,45 кВт при 220-380 В, предлагая монолитное решение без необходимости разборки.

Данные характеристики позволяют достигать 100% энергоэффективности при погружном нагреве, уменьшая тепловые потери.

Преимущества фланцевых ТЭНов для бизнеса: почему они максимально эффективны

Фланцевые ТЭНы демонстрируют неподражаемые преимущества по сравнению с другими нагревателями, особенно в условиях промышленности:

• Высокая теплоотдача: Поверхностная мощность в 2-4 раза превышает показатели воздушных нагревателей, равномерное распределение нагрузки предотвращает перегрев.
• Долговечность: Толщина стенки до 1,5 мм защищает от коррозии и механических повреждений, срок службы может достигать десятилетий даже в агрессивной среде.
• Герметичность и безопасность: Уплотнители и прокладки исключают риск утечек, а системы взрывозащиты и терморегуляторы минимизируют вероятность аварий.
• Удобство эксплуатации: Легкий монтаж и демонтаж, блочная конструкция позволяет производить работы без остановки системы.
• Энергосбережение: Низкая плотность мощности снижает риски перегрева, тем самым продлевая срок службы терморегуляторов.
• Компактность: Несколько нагревателей в одном фланце заменяют длинные спирали, что позволяет ускорить нагрев вязких сред без коксования.

Эти несомненные преимущества способствуют снижению эксплуатационных затрат, обеспечивая быструю окупаемость за счет экономии энергии до 30% и минимизации простоев.

Применение в бизнесе: от нефтехимии до пищевой промышленности

Фланцевые ТЭНы находят широкое применение в множестве отраслей, включая:

• Нефтехимия и энергетика: идеальны для нагрева высоковязких материалов, таких как мазут или битум.
• Пищевая промышленность: подходят для нагрева воды и растворов, включая жиры; рекомендуется использование материалов, устойчивых к агрессивной среде.
• Производственные процессы: ТЭНы используются в литейных формах для нагрева различных материалов, а также в тепловых завесах.
• Транспорт: применяются в железнодорожных и морских установках.
• Химическая промышленность: обеспечивают эффективный нагрев кислоты, щелочи и гелей.

В качестве примера можно рассмотреть высокомощный блок 9,45 кВт для нагрева масла в резервуарах или ТЭН EWH RF 2500W для водонагревателей. Длина ТЭНа до 3000 мм обеспечивает эффективный и экономичный нагрев больших объемов.

Как выбрать максимально эффективный фланцевый ТЭН для вашего бизнеса

Выбор фланцевого ТЭНа требует уделить внимание нескольким факторам:

1. Удельная мощность (Вт/см²): для масел и битумов следует выбирать низкие значения (2-9 Вт/см²); для воды — до 15 Вт/см².
2. Материал по pH: выбор зависит от кислотности среды — различные материалы обеспечивают оптимальную производительность.
3. Параметры фланца: необходимо учитывать диаметр, резьбу, — это важно для корректного соединения с оборудованием.
4. Дополнительные характеристики: длина, мощность и наличие регуляторов также должны соответствовать требованиям.
5. Расчет: учтите теплопроводность и вязкость среды, чтобы подобрать идеальный вариант.

Эксперты советуют выбирать модели с теплоизолированным корпусом и ступенчатым распределением мощности для достижения максимальной эффективности. При заказе всегда следует указывать среду — производители могут адаптировать оборудование под конкретные требования бизнеса.

Следующие разделы статьи будут сосредоточены на деталях монтажа, обслуживания и мерах безопасности, необходимых для эффективной и безопасной эксплуатации фланцевых ТЭНов в вашем бизнесе.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж, обслуживание и меры безопасности

Для обеспечения надежной и безопасной работы фланцевых ТЭНов важно правильно провести монтаж, регулярно обслуживать оборудование и придерживаться соответствующих мер безопасности.

Пошаговый монтаж

Правильная установка фланцевого ТЭНа существенно влияет на его функциональность и срок службы. Рекомендуется следовать следующему порядку действий:

1. Проверка фланца: Убедитесь, что фланец соответствует необходимым параметрам, таким как диаметр и наличие отверстий.
2. Установка уплотнителя: Уплотнитель должен быть изготовлен из силикона или резины, что обеспечит необходимую герметичность.
3. Крепление к оборудованию: Приварите или закрепите ТЭН при помощи болтов, чтобы обеспечить надежное соединение.
4. Подключение электричества: Подсоедините ТЭН к источнику напряжения (220-380 В) и установите терморегулятор для контроля температуры.
5. Тестирование: Заполните аппаратуру рабочей средой и проведите тестирование на предмет корректности функционирования.

Обслуживание

Систематическое обслуживание фланцевых ТЭНов поможет избежать потенциальных проблем. Рекомендуется проводить регулярные проверки и уход, включая:

• Очистка от накипи: Регулярная профилактика накипи увеличивает эффективность нагрева и продлевает срок службы оборудования.
• Замена элементов: Блочные конструкции позволяют производить замену отдельных элементов без остановки всей системы.
• Мониторингworkload: Следите за температурой и потреблением электроэнергии для выявления возможных неполадок.

Меры безопасности

Безопасность эксплуатации фланцевых ТЭНов — важный аспект, который требует особого внимания. Ниже приведены основные рекомендации:

• Ограничение тепловой нагрузки: Следует избегать превышения 75% от максимальной теплоотдачи, чтобы не допустить перегрева нагревателя.
• Использование предохранителей: Устанавливайте защитные устройства, которые отключают оборудование в случае чрезмерного нагрева или короткого замыкания.
• Выбор материалов: Для работы в агрессивных средах рекомендуется использовать ТЭНы с качественными материалами, способными противостоять химическим воздействиям.

Экономический эффект для бизнеса: расчет окупаемости

Внедрение фланцевых ТЭНов может значительно снизить энергозатраты, достигая экономии в диапазоне 20-30% благодаря их высокому уровню теплоотдачи и длительному сроку службы. Эффективные решения позволяют более точно спланировать бюджет и оценить сроки окупаемости.

Данная информация подчеркивает, что использование фланцевых ТЭНов является не только технически обоснованным выбором, но и финансово целесообразным решением для бизнеса.

На следующем этапе рассмотрим, как оптимизировать процессы с помощью интеграции фланцевых ТЭНов в существующие технологии и бизнес-процессы, обеспечивая максимальную эффективность.
