Максимально эффективный ТЭН для нагрева спокойного воздуха

Принцип работы и конструктивные особенности

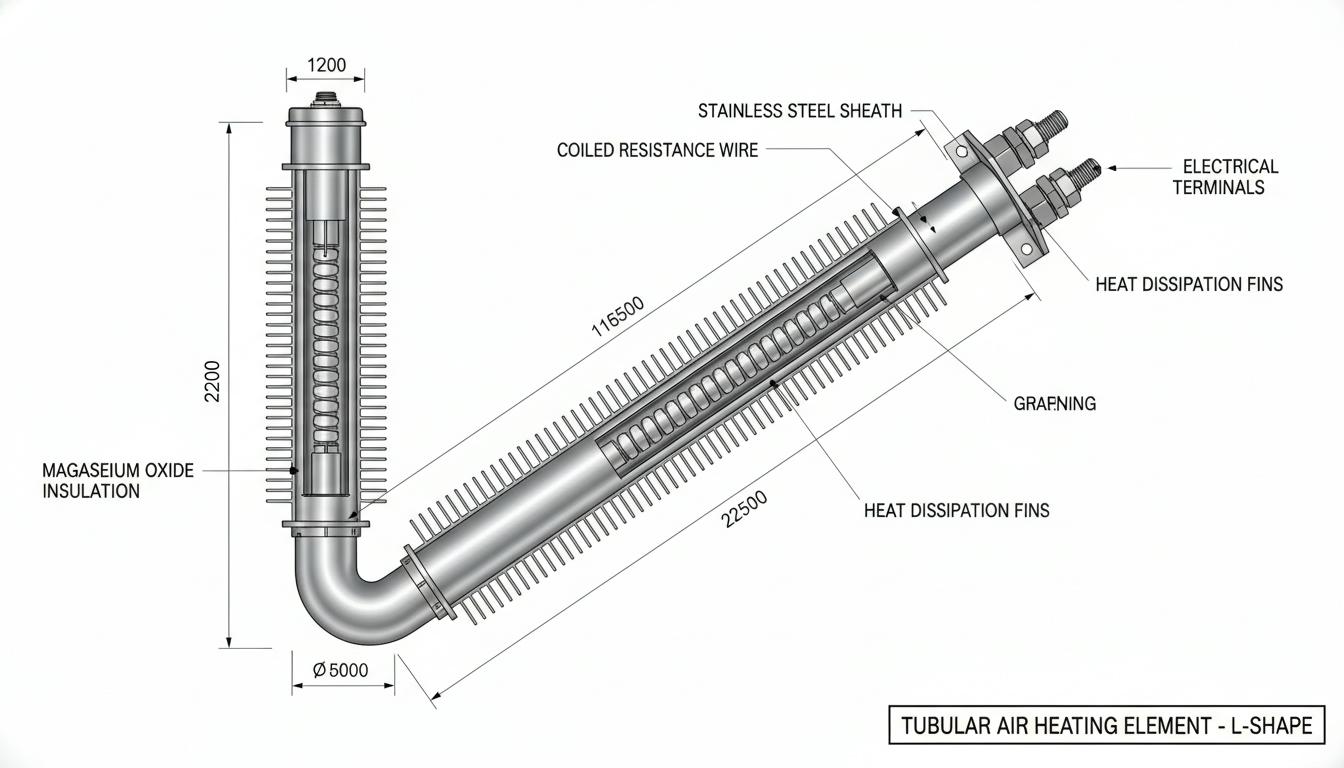

Трубчатый электронагреватель (ТЭН) функционирует на основе преобразования электрической энергии в тепло через нихромовую или никелевую спираль высокого омического сопротивления, свитую в пружину и помещенную в металлическую оболочку. Оболочка имеет диаметр от 8 до 18 мм и длину от 280 до 6000 мм. Спираль, изолированная диэлектрическим наполнителем, чаще всего представляет собой оксид магния, который не только изолирует ток, но и эффективно передает тепло, обеспечивая высокую теплопроводность при электротокопроводимости.

Ключевой процесс передачи тепла в спокойном воздухе

1. Ток нагревает спираль до 800–1000°C.
2. Тепло передается на наполнитель, затем на оболочку (материалы могут быть углеродистой сталью, нержавейкой или медью, температура поверхности достигает 240–700°C).
3. От оболочки тепло передается воздуху через конвекцию спокойного воздуха и излучение.

Оребрение как фактор максимальной эффективности

Использование алюминиевой или стальной ребристой ленты, толщиной 0,3 мм и шириной 10 мм, позволяет увеличить площадь теплоотдачи в 10–15 раз. Это позволяет эффективно снимать тепло без перегрева, где термическая нагрузка достигает 450°C.

Для спокойного воздуха наилучшим выбором являются оребренные ТЭНы (например, тип Р-54А-13/2.5о220), которые обеспечивают максимальную эффективность за счет контакта с воздухом при минимальных скоростях.

Сравнение удельной мощности и температур

S и T являются оптимальными для спокойного воздуха благодаря низкой удельной мощности, предотвращающей локальный перегрев, и удлиненной конструкции, что позволяет равномерно распределять тепло.

Материалы и спецификации для максимальной эффективности

• Оболочка: углеродистая сталь (до 450°C) или нержавейка AISI 304/321 (до 650°C, коррозионностойкая); титан или медь для агрессивных газов.
• Наполнитель: оксид магния (MgO), обеспечивает КПД >95% благодаря высокой теплопроводности (30–40 Вт/м·K).
• Напряжение/мощность: от 12 до 600 В, мощность от 100 Вт до 10 кВт и более; 1–2 кВт оптимально для воздуха.
• Формы: U-образные (линейная площадь увеличивается на 20–30%), прямые, оребренные.
• Кольцевые/перфорированные варианты: обладают до 60% открытой поверхности для конвекции, температура до 700°C.

Преимущества ТЭНов для спокойного воздуха перед альтернативами

• Быстрый нагрев: прямой контакт воздуха с ТЭНом обеспечивает быстрое прогревание (всего за минуты).
• Эффективность: оребрение и низкая удельная мощность обеспечивают КПД 90–98%, без промежуточных теплоносителей.
• Универсальность: ТЭНы работают в различных средах (вода, масло, воздух).
• Долговечность: срок службы до 10 000 часов при температуре 450°C; стеатитовые варианты сохраняют тепло дольше.
• Безопасность: герметизация исключает короткие замыкания, а диэлектрик равномерно распределяет тепло.

Недостатки

К недостаткам можно отнести больший размер при высокой мощности (например, 2 кВт — длина до 2 м) и неподходящесть для высокоскоростного потока без дополнительных доработок.

Применения в практике

ТЭНы для спокойного воздуха находят свое применение в различных сферах:

• Бытовые: обогрев помещений, сауны, инкубаторы, печи с U-образными ТЭНами для равномерного распределения.
• Промышленные: калориферы, тепловые завесы, сушилки, конвекторы; нагрев газов и смесей до 450°C.
• Специфические: вентиляция без вентилятора, поддержание температуры процессов или товаров.

Сравнение с другими нагревателями

Критерии выбора максимально эффективного ТЭНа

При выборе ТЭНа для спокойного воздуха важно учитывать расчет по удельной мощности: не выше 2,5 Вт/см², чтобы избежать перегрева и деградации.

1. Объем воздуха: 1 кВт на 10–15 м³; рекомендуется использование удлиненных оребренных моделей для равномерного прогрева.
2. Температура: до 450°C — углеродистая сталь; выше — нержавейка.
3. Монтаж: резьба, фланцы, штуцеры; U-форма для компактности.
4. Ошибки: не использовать водяные ТЭНы для нагрева воздуха; обязательно проверять скорость воздуха.
5. Экспертные рекомендации: оребренные ТЭНы являются оптимальным выбором для большинства случаев, так как обеспечивают максимальную площадь теплоотдачи при минимальной скорости воздуха.

Таким образом, для эффективного бетонирования монтажа ТЭНов стоит ознакомиться с примерами спецификаций, инструкциями по выбору и учитывать различные параметры расхода электроэнергии, которые напрямую влияют на эффективность работы нагревательных элементов.

Ниже представлены прогнозируемые инновации и тенденции, которые могут значительно повлиять на развитие данной темы.

Инновации и тенденции

Исследования и разработки в области ТЭНов продолжают двигаться вперед, и среди новых направлений выделяются следующие:

• Перфорированные кольцевые ТЭНы: обеспечивают до 60% открытой поверхности для конвекции, что улучшает теплоотдачу и позволяет достигать температуры до 700°C.
• Гибридные системы: с возможностью перехода от спокойного к подвижному воздуху благодаря использованию вентиляторов в определенных режимах.
• Энергоэффективные решения: современные ТЭНы достигают КПД 98% с интеграцией терморегуляторов, что позволяет оптимизировать потребление электроэнергии.
• Будущее технологий: инновационные материалы, такие как титан и керамика, позволяют разрабатывать ТЭНы, которые могут функционировать в экстремальных условиях, например, при температурах до 1000°C.

Важность безопасного монтажа и правильной эксплуатации ТЭНов нельзя недооценивать. Усиление акцента на требованиям безопасности и качеству установки — ключ к долговечной и эффективной работе нагревательных систем. В следующих разделах мы подробнее рассмотрим меры предосторожности и инструменты, необходимые для монтажа ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Безопасность и монтаж ТЭНов

При установке ТЭНов особенно важно учитывать аспекты безопасности и правильного монтажа, чтобы избежать потенциальных рисков, связанных с электрическим оборудованием. Следует соблюдать несколько ключевых мер, обеспечивающих безопасную эксплуатацию нагревательных элементов.

Основные меры безопасности

• Полное погружение в среду: ТЭНы должны использоваться только в тех средах, для которых они предназначены. Например, при использовании в жидкости необходимо полное погружение, чтобы избежать перегрева и возможного разрушения нагревателя.
• Отключение при сливе: При сливе жидкости или газа из системы, где установлены ТЭНы, необходимо отключать электроэнергию, чтобы избежать перегрева и повреждения.
• Температура поверхности: Для безопасного использования в жилых помещениях температура поверхности ТЭНа не должна превышать 450°C. Это обеспечивает защиту от случайных ожогов и повреждений.

Необходимые инструменты для монтажа

Для правильной установки ТЭНов потребуется минимальный набор инструментов, включающий:

• Ключ для резьбы: для закрепления ТЭНа в установочном месте.
• Мультиметр: для проверки электрических параметров и состояния спирали перед эксплуатацией.
• Материалы для герметизации: используются для предотвращения утечек и обеспечения безопасности в соединениях.

Проверка состояния ТЭНа перед запуском

Перед тем как включить ТЭН в эксплуатацию, следует провести несколько проверок:

• Сопротивление спирали: по показателям сопротивления можно выяснить, находится ли спираль в рабочем состоянии.
• Отсутствие деформаций: необходимо удостовериться, что оребрение и оболочка ТЭНа не повреждены, что может привести к утечке тока или перегреву.

Рынок и актуальные предложения

На рынке представлено множество различных моделей ТЭНов, призванных удовлетворить разнообразные потребности пользователей. Производители предлагают ТЭНы с разнообразными характеристиками, что позволяет выбрать подходящее устройство для каждой конкретной задачи.

Современные технологические решения

Технологии производства ТЭНов продолжают развиваться, предлагая потребителям новые инновационные решения:

• Улучшенные материалы: использование новых сплавов и покрытий для увеличения срока службы и устойчивости к коррозии.
• Интеграция с системами управления: современные ТЭНы могут быть оснащены терморегуляторами, обеспечивающими точное управление температурой и энергозатратами.
• Сенсоры температуры: установки с встроенными сенсорами позволяют мониторить состояние ТЭНов в реальном времени и предотвращать перегрев.

Новые тенденции в дизайне и производстве

Современные тренды в производстве ТЭНов направлены не только на улучшение эксплуатационных характеристик, но и на удобство в использовании:

• Энергосберегающие технологии: развитие продуктов с низким уровнем энергопотребления, что позволяет сократить затраты на электроэнергию.
• Эстетическое оформление: производители начинают уделять внимание дизайну нагревательных элементов, что особенно важно для бытовых устройств.

Применение оребренных ТЭНов в специфических отраслях

Оребренные ТЭНы S и T находят широкое применение в многих отраслях, которые требуют надежного и эффективного решения для нагрева:

• Сельское хозяйство: использование в инкубаторах для равномерного прогрева яиц.
• Тепловые завесы: в коммерческих помещениях для поддержания комфортной температуры и снижения потерь тепла при открытии дверей.
• Промышленные печи: для нагрева материалов и поддержания необходимых температурных режимов в процессе производственного цикла.

Дальнейшее развитие технологий и материалов продолжает открывать новые горизонты для ТЭНов в нагреве спокойного воздуха. Благодаря акценту на инновации, безопасность и эффективность, трубчатые электронагреватели остаются важной частью современных нагревательных систем.

Краткий взгляд на будущее: модификации и возможности

Ожидается, что в будущем ТЭНы будут продолжать адаптироваться к меняющимся требованиям рынка. Развитие экологичных материалов, увеличение функциональности и повышение стандартов безопасности будут определять направление этой области. Теперь, когда понятно, какие ТЭНы наиболее эффективны для нагрева спокойного воздуха и как их правильно использовать, можно рассмотреть более глубокие аспекты проектирования и внедрения в различных областях.
