Максимально эффективный блок управления тэнами для котла отопления

Основное назначение и функции блока управления

Блок управления ТЭНами выполняет множество критически важных функций, которые определяют не только эффективность всей отопительной системы, но и безопасность её эксплуатации:

Регулирование мощности нагрева

Устройство управляет включением и отключением ТЭНов в зависимости от заранее установленного алгоритма. Это позволяет достичь заданной температуры теплоносителя, после чего происходит автоматическое отключение или переход в режим поддержания температуры.

Защита от перегрева и повышение безопасности

Достижение установленного уровня температуры приводит к отключению котла или его переключению в режим поддержания. Это предотвращает такие опасные ситуации, как работа нагревателей без жидкости или полное выкипание теплоносителя, которые могут вызвать серьезные неисправности оборудования.

Настройка продолжительности циклов нагрева и охлаждения

В ряде процессов необходимо удерживать жидкость на определенном температурном уровне в течение заданного времени. Возможность гибкой настройки длительности работы ТЭНа обеспечивает оптимальные температурные режимы.

Отображение параметров нагрева

Современные устройства могут оснащаться индикаторами или дисплеями, на которых отображается текущая температура теплоносителя, уровень напряжения и другая полезная информация о состоянии системы.

Снижение энергопотребления

Правильная настройка блока управления позволяет значительное снижение расхода электроэнергии — до 30%. Это достигается благодаря избежанию резких скачков в потреблении и исключению перегрева ТЭНа. Регулятор мощности способствует поддержанию стабильной температуры без лишних затрат.

Конструктивные элементы и компоненты

Типичный блок управления ТЭНами состоит из следующих ключевых элементов:

• Металлический корпус — защищает внутренние компоненты и обеспечивает вентиляцию.
• Фронтальная панель управления — включает переключатели, кнопки и индикаторы.
• Цифровое индикаторное табло температуры — показывает текущую температуру с точностью до 1°C.
• Световые индикаторы — отображают состояние работы: питание, нагрев и сигналы тревоги.
• Кнопки управления — для установки заданной температуры.
• Терморегулятор — фиксирует изменения температуры и управляет нагрузкой.
• Контакторы и автоматические выключатели — включают и отключают ТЭНы.
• Паспорт и инструкция — содержат информацию о подключении и эксплуатации.

Принцип работы блока управления

Работа блока управления основана на автоматическом цикле включения-отключения, контролируемом датчиком температуры:

1. Мониторинг температуры. Датчик фиксирует текущую температуру теплоносителя. Пользователь устанавливает желаемую температуру, и эта величина становится ориентиром для системы.

2. Включение нагрева. Когда температура начинает падать и пересекает заданное значение, датчик передает сигнал на блок управления, запуская электрическую цепь через реле.

3. Подача напряжения на ТЭНЫ. Состояние замыкания контакта приводит к поступлению электрического тока на нагревательные элементы. Лампа сигнализации включается, информируя о начале процесса нагрева.

4. Достижение целевой температуры и отключение. После достижения установленного уровня температуры датчик посылает новый сигнал, контакт размыкается, и подача напряжения прекращается.

5. Поддержание температуры. При остывании теплоносителя на определенное количество градусов блок вновь включает ТЭНы для обеспечения комфортной температуры.

Многоступенчатое управление мощностью

Современные блоки управления могут оснаститься многоступенчатой системой, что позволяет более эффективно регулировать мощность. Например, блок мощностью 9 кВт может быть разделён на три секции:

• Первая секция — автоматическое включение первого ТЭНа мощностью 3 кВт. При достижении температуры первая секция переходит в режим циклического включения-отключения.

• Вторая и третья секции — аналогично работают дополнительные ступени. При недостаточности нагрева первая секция отключается, и включается вторая, что позволяет постепенно увеличить мощность до 9 кВт.

Эта система позволяет избежать резких скачков давления и обеспечивает экономичную работу.

Электротехнические схемы подключения

Простая схема с термореле

Наиболее распространенная схема использует термореле без контактора. Напряжение 220В подается через двухполюсный выключатель. Когда температура воды превышает установленное значение, реле размыкает контакт, отключая термоэлемент.

Схема с контактором (усиленная защита)

Сложная схема управления включает контактор и термореле. Напряжение подаётся на автомат, который контролирует работу реле и контактора. Это позволяет лучше организовать управление и увеличить безопасность системы.

Трехфазное подключение

Трехфазные системы обеспечивают высокую мощность и стабильность. Напряжение от каждой фазы поступает на вход силовых контактов контактора, что позволяет эффективно распределять нагрузку.

Технические характеристики типовых блоков управления

Современные блоки управления ТЭНами обладают следующими основными техническими параметрами:

• Номинальное напряжение питания: 380В, частота 50Гц.
• Управляемая мощность: 3 — 17 кВт, в зависимости от модели.
• Диапазон регулирования температуры: 40 — 90°C.
• Точность поддержания температуры: ±1°C.
• Количество секций: обычно три, для гибкости управления.

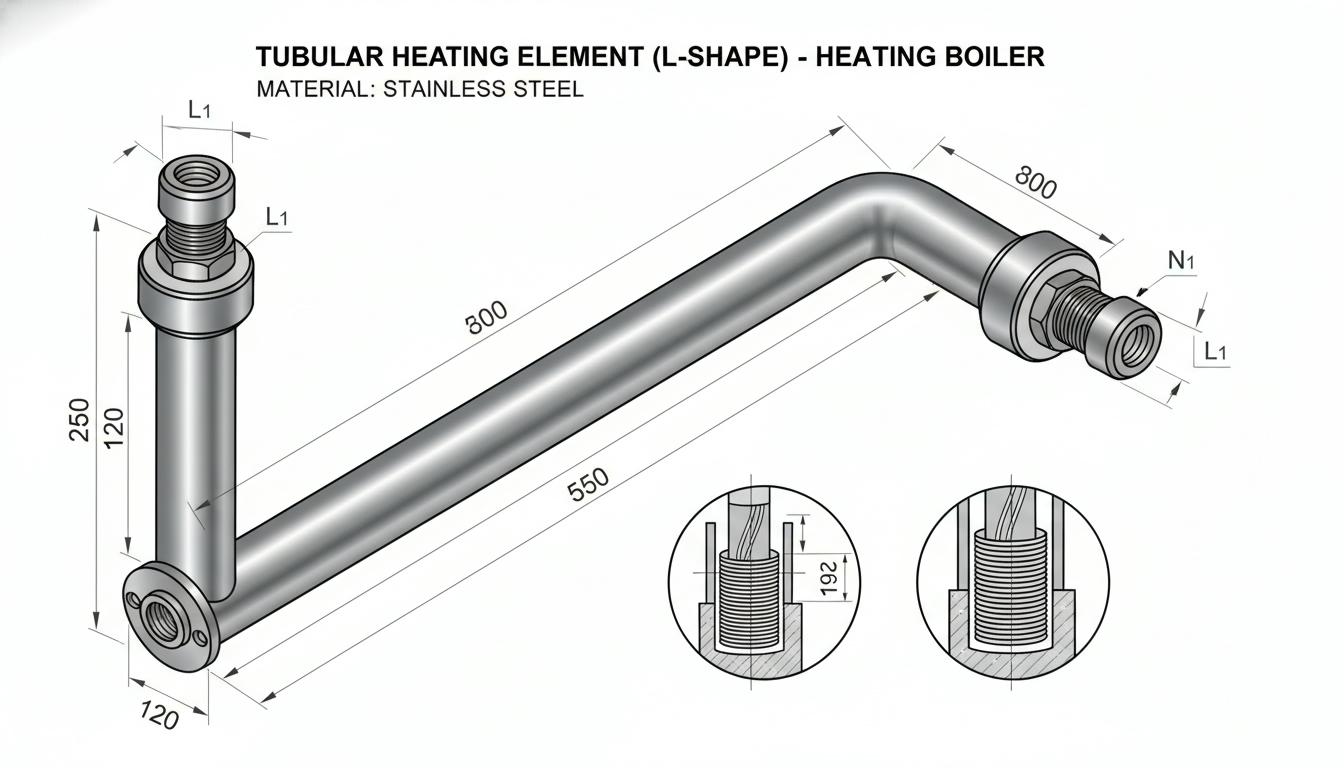

Конструкция ТЭНов и передача тепла

Эффективность блока управления во многом зависит от качества ТЭНов:

• Металлическая оболочка — защищает нагреватель.
• Нихромовая спираль — питается от электрического тока и нагревается.
• Диэлектрический наполнитель — обеспечивает теплоизоляцию и эффективность передачи тепла.

Тепло от нагревательного элемента передается теплоносителю, что напрямую влияет на эффективность всей системы отопления.

Применение в комбинированных системах отопления

Использование блока управления в комбинированных системах, например с твердотопливными котлами, позволяет значительно повысить комфорт и эффективность. В процессе горения дров температура теплоносителя повышается, но по окончании сжигания она начинает снижаться. В этом случае блок управления автоматически включает ТЭН, поддерживая необходимую температуру.

Эта система обеспечивает плавный переход от дровяного к электрическому отоплению, что особенно удобно в ночное время, когда требуется поддерживать стабильный уровень тепла.

Защита от перегрева и электрические показатели опасности

Безопасность является ключевым аспектом работы блока управления, который должен иметь встроенную защиту от различных аварийных ситуаций. Это включает в себя:

• Увеличение тока без роста мощности — может указывать на проблемы с ТЭНом.
• Снижение сопротивления изоляции — требует немедленного отключения.
• Появление токов утечки — опасный сигнал, требующий проверки системы.

Наиболее эффективные блоки управления имеют встроенные датчики, постоянно отслеживающие эти параметры.

Интеллектуальные системы управления

Современные электрокотлы используют интеллектуальные системы управления, что позволяет:

• Ступенчатое включение ТЭНов — обеспечивает плавное увеличение мощности.
• Автоматическую регулировку температуры — поддержанием высокой точности.
• Защиту от перегрева — предотвращает опасные ситуации.
• Погодозависимое регулирование — адаптация работы системы к изменениям внешней температуры.

Рекомендации для выбора эффективного блока управления

При выборе блока управления важно учитывать несколько критериев:

• Соответствие общей мощности системы.
• Наличие цифрового дисплея для точного контроля.
• Возможность многоступенчатого управления для увеличения энергоэффективности.
• Встроенные системы защиты от перегрева и скачков напряжения.

Эффективные блоки управления ТЭНами значительно повышают комфорт проживания, обеспечивают стабильную температуру и могут существенно снизить электропотребление.

Тем не менее, для полноценного функционирования системы необходимо внимательно изучить методы установки и эксплуатации, а также обеспечить правильный выбор оборудования для оптимизации работы всей системы отопления.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Основные аспекты установки блока управления ТЭНами

Правильная установка блока управления ТЭНами является ключевым фактором, влияющим на его функциональность и долговечность. Рассмотрим важные этапы и рекомендации по установке.

Выбор места установки

Для установки блока управления необходимо учитывать следующие моменты:

• Климатические условия. Устройство должно быть защищено от прямых солнечных лучей, влаги и пыли. Лучше всего устанавливать блок в помещении с постоянной температурой.
• Доступность для обслуживания. Блок управления должен быть легко доступен для редактирования параметров и технического обслуживания.
• Вентиляция. Необходимо обеспечить хорошую вентиляцию вокруг устройства, чтобы избежать перегрева.

Порядок подключения

Правильное подключение блока управления подразумевает соблюдение следующих шагов:

1. Подготовка силовых проводов. Используйте провода, соответствующие мощности и напряжению системы. Обычно требуется медный провод сечением не менее 2,5 мм² для мощных ТЭНов.

2. Подключение к электросети. Убедитесь, что все подключения выполнены в соответствии с электрическими схемами. Защитные устройства, такие как автоматические выключатели, необходимо устанавливать на входе.

3. Подключение термореле. Следует соблюдать правильность подключения для обеспечения корректной работы терморегулятора. Используйте предохранители для защиты реле от перегрузок.

4. Инсталяция датчиков. Датчики температуры должны быть установлены в местах, где они могут точно измерять температуру теплоносителя, для чего важно наличие хорошей теплоотдачи.

Настройка блока управления

После установки блока управления необходимо произвести его настройку:

• Установка целевых температур. Пользователь должен задать необходимые настройки в меню блока, установив желаемые параметры температуры.
• Настройка времени работы. В случае необходимости можно задать графики работы для автоматического включения/выключения системы в определенные часы.
• Тестирование системы. После окончания настройки рекомендуется провести тест, чтобы убедиться в правильности работы всех функций управления.

Обслуживание блока управления

Регулярное обслуживание блока управления позволяет продлить его срок службы и избежать возможных аварий. Главное внимание следует уделить следующим аспектам:

Проверка состояния соединений

• Регулярно проверяйте все подключения на предмет коррозии, износа и надежности. Слабые соединения могут привести к перегреву и сбоям в работе.

Чистка устройства

• Очищайте блок управления от пыли и грязи, которые могут накапливаться в процессе эксплуатации. Это поможет предотвратить перегрев и повысит надежность работы.

Обновление программного обеспечения

• Некоторые современные блоки управления могут быть обновлены программно. Проверьте наличие обновлений у производителя и следуйте инструкциям по установке новых версий.

Периодическая проверка функциональности

• Периодически тестируйте работу всех функций: включение/выключение, изменение температуры, работу защитных механизмов. Это поможет заранее выявить неисправности и избежать более серьезных проблем.

Параметры безопасности и защиты

Современные блоки управления ТЭНами включают в себя различные системы защиты, которые минимизируют риски:

Защита от перегрева

Блоки управления оснащаются термодатчиками, которые контролируют температуру теплоносителя и отключают ТЭН при достижении критических значений.

Энергетическая защита

Встроенные защитные устройства, такие как автоматические выключатели и предохранители, предотвращают повреждение оборудования в случае короткого замыкания или перенапряжения.

Устранение утечек

Если блок управления фиксирует токи утечки, он автоматически отключает нагревательные элементы, что предотвращает риск электрических травм или возгораний.

Роль блоков управления в повышении энергоэффективности

Современные блоки управления ТЭНами способны значительно увеличить общую энергоэффективность отопительных систем. Это происходит благодаря интеграции умных технологий:

• Оптимизация процессов нагрева. Умные алгоритмы управления могут адаптироваться к изменениям температуры в помещениях и внешней среде, снижая энергозатраты.

• Снижение пиковых нагрузок. Благодаря многоступенчатому управлению мощностью обеспечивается плавное увеличение нагрузки, что минимизирует скачки энергорасходов.

• Анализ потребления. Некоторые современные модели могут отслеживать и анализировать данные о потреблении, предоставляя пользователю отчеты для дополнительно повышения эффективности.

При правильной эксплуатации и настройке, блоки управления ТЭНами способны не только уменьшить расходы на электроэнергию, но и повысить комфорт в отопительных системах, что особенно важно в условиях резких климатических изменений.

Таким образом, внимание, уделенное установке, настройке и обслуживанию блока управления, состыковывается с его возможностями по оптимизации системы отопления, что делает его незаменимым элементом в современных условиях.
