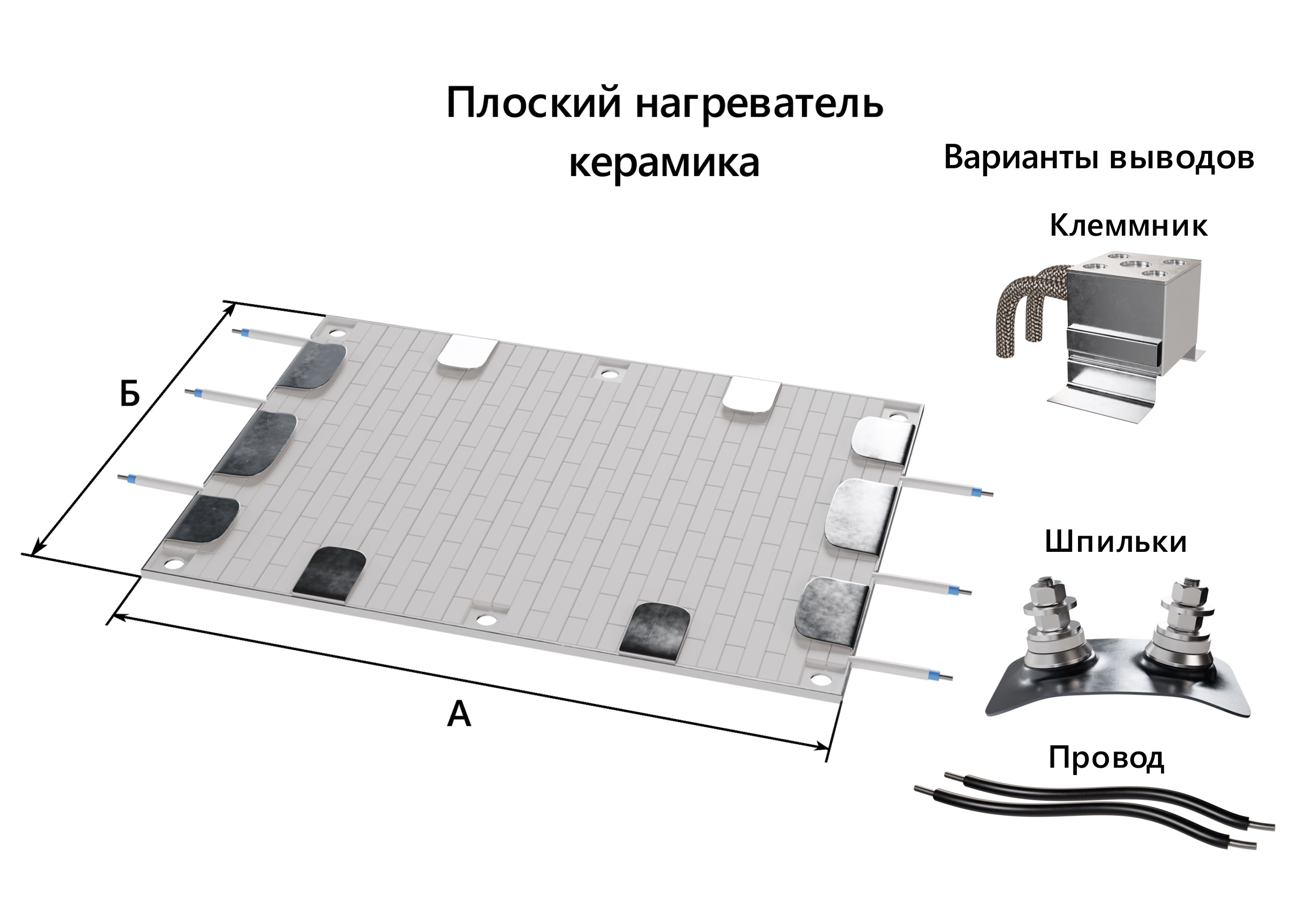

Определение и особенности плоских керамических нагревателей

Плоские керамические нагреватели — это электронагревательные элементы, предназначенные для нагрева плоских поверхностей при высоких температурах (свыше 350°C, до 700°C и выше). Отличительной особенностью является возможность выдерживать более высокие рабочие температуры по сравнению с металлическими плоскими нагревателями, а также то, что рабочей является вся поверхность нагревателя.

Максимальная электрическая мощность (ватная нагрузка)

Электрическая мощность на единицу площади

• Максимальная электрическая мощность плоского керамического нагревателя составляет около 6 Вт/см² — это классическое значение для промышленных плоских керамических нагревателей, выдерживающих высокие температуры.
• Для инфракрасных плоских керамических нагревателей стандарты ватной нагрузки значительно выше и варьируются от 15 кВт/м² до 60 кВт/м², что эквивалентно от 1.5 Вт/см² до 6 Вт/см² и выше (следует учитывать более высокую интенсивность излучения и специфическую конструкцию ИК-нагревателей).

Примеры мощности и размеров

Применение и конструктивные особенности

Плоские керамические нагреватели находят широкое применение в промышленных целях: нагрев пресс-форм, деталей экструдеров, литьевых и клеевых машин, где требуется высокая эффективность и долговечность при высоких температурах. ИК-нагреватели на керамической основе применяются для равномерного нагрева с высокой энергоэффективностью, что важно для высокотемпературных процессов и предотвращения термических напряжений.

Ватная нагрузка и её расчёт на практических примерах

Плоские керамические нагреватели с указанной максимальной мощностью 6 Вт/см² означают, что для площади 100 см² (например, 10×10 см) максимально допустимая мощность составит 600 Вт. Ватная нагрузка считается зависимой от площади и качества теплоотвода: при недостаточном охлаждении перегрев и выход из строя нагревателя вероятны. В инфракрасных плоских керамических нагревателях удельная мощность может быть значительно выше, достигая до 60 кВт/м², что эквивалентно 6 Вт/см², но при этом требует специальной конструкции и условий эксплуатации.

Дополнительные технические моменты

• Нагреватели обеспечивают рабочие температуры до 700°C.
• Материал изоляции — керамические бусины, обеспечивают надежную изоляцию питательных проводов.
• Возможна установка термопары типа «К» для контроля температуры поверхности, что важно для точного регулирования мощности и предотвращения перегрева.
• Электрические параметры могут варьироваться от низковольтных (12 В) до сетевых (220/230 В и выше).

Рекомендации по ватной нагрузке и мощности

Максимальная ватная нагрузка для стандартного плоского керамического нагревателя — около 6 Вт на 1 см² поверхности при условии правильной установки и теплоотвода. Для специализированных ИК-керамических нагревателей эта нагрузка может достигать до 60 кВт/м² (6 Вт/см²), что обеспечивает высокую температуру и энергоэффективность, но требует тщательного проектирования и контроля. При проектировании системы нагрева с керамическими плоскими элементами важно учитывать не только максимальную мощность, но и рабочую температуру, теплоотвод, а также возможность установки термопар для контроля температуры.

В следующей части статьи будут рассмотрены практические примеры расчётов ватной нагрузки и рекомендации по монтажу и управлению температурой.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Практические примеры расчётов ватной нагрузки

Для более глубокого понимания ватной нагрузки и её влияния на работу плоских керамических нагревателей, рассмотрим несколько практических примеров расчётов. Эти примеры помогут определить, как правильно выбрать нагреватель в зависимости от требований к мощности и площади нагрева.

Пример 1: Стандартный плоский керамический нагреватель

Предположим, что необходимо нагреть поверхность размером 50 см². С учётом максимальной ватной нагрузки в 6 Вт/см², расчет мощности будет следующим:

• Площадь нагрева: 50 см²
• Максимальная мощность: 6 Вт/см²
• Общая мощность: 50 см² × 6 Вт/см² = 300 Вт

Таким образом, для нагрева данной площади потребуется нагреватель мощностью не менее 300 Вт.

Пример 2: Инфракрасный плоский керамический нагреватель

Теперь рассмотрим случай с инфракрасным плоским керамическим нагревателем, который будет использоваться для нагрева площади 100 см². Учитывая, что ватная нагрузка может достигать 15 Вт/см², расчет будет следующим:

• Площадь нагрева: 100 см²
• Максимальная мощность: 15 Вт/см²
• Общая мощность: 100 см² × 15 Вт/см² = 1500 Вт

В этом случае для эффективного нагрева потребуется нагреватель мощностью не менее 1500 Вт.

Рекомендации по монтажу и управлению температурой

Правильный монтаж и управление температурой являются ключевыми факторами для обеспечения эффективной работы плоских керамических нагревателей. Ниже приведены несколько рекомендаций:

Монтаж

• Убедитесь, что нагреватель установлен на ровной и стабильной поверхности, чтобы избежать механических повреждений.
• Обеспечьте достаточное пространство для теплоотведения, чтобы избежать перегрева и выхода из строя нагревателя.
• Используйте качественные изоляционные материалы, такие как керамические бусины, для защиты проводов и повышения безопасности.

Управление температурой

• Рекомендуется устанавливать термопары типа «К» для точного контроля температуры поверхности нагревателя.
• Используйте автоматические системы управления, которые могут регулировать мощность в зависимости от текущей температуры, что поможет избежать перегрева.
• Регулярно проверяйте состояние нагревателя и системы управления для обеспечения их надёжной работы.

Заключение

Следуя приведённым рекомендациям и учитывая примеры расчётов, можно эффективно использовать плоские керамические нагреватели в различных промышленных и бытовых приложениях. Важно помнить, что правильный выбор мощности и ватной нагрузки, а также грамотный монтаж и управление температурой, обеспечат долговечность и надёжность работы нагревательных систем.
