Латунные нагреватели для плоских поверхностей

Латунные плоские нагреватели: Технологические аспекты и Применение в Промышленности

В условиях современного промышленного производства, где требования к точности температурного контроля, долговечности оборудования и эффективности процессов постоянно растут, выбор надёжных нагревательных элементов становится критически важным. Плоские латунные нагреватели, благодаря своим уникальным конструктивным и эксплуатационным характеристикам, занимают ключевую позицию в обеспечении стабильного и высокотемпературного нагрева для широкого спектра задач.

Принцип работы и Конструкция

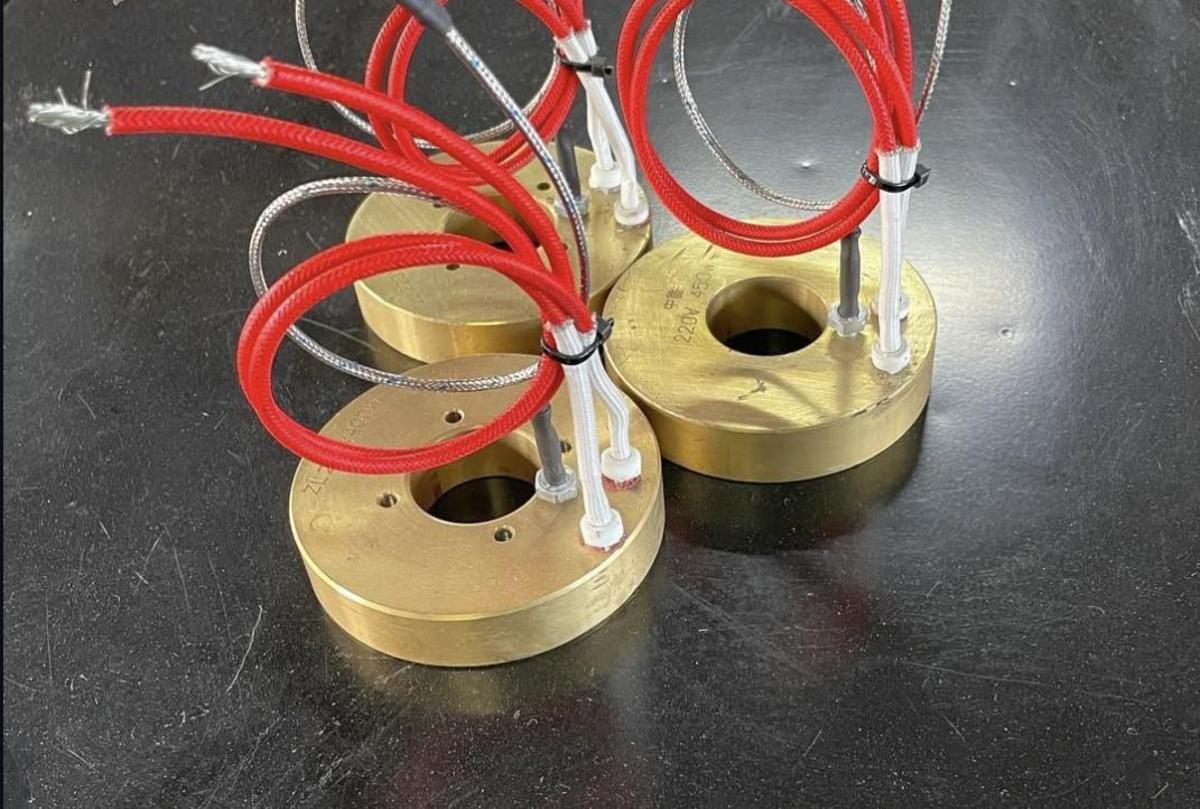

Плоские латунные нагреватели представляют собой специализированные нагревательные устройства, основной отличительной чертой которых является литой корпус из латуни. Внутри этого корпуса интегрирован трубчатый нагревательный элемент (ТЭН), который является источником тепла.

• Материал корпуса: Латунь — сплав меди и цинка — обладает высокой теплопроводностью и значительной механической прочностью. Эти свойства обеспечивают эффективную передачу тепла от внутреннего ТЭНа к нагреваемой поверхности и устойчивость к механическим нагрузкам в условиях интенсивной эксплуатации.
• Технология изготовления: Корпус создаётся методом литья по индивидуальной форме. Это позволяет получать изделия сложной геометрии с высокой точностью, а также интегрировать в конструкцию различные функциональные элементы. Литьё гарантирует идеальный контакт ТЭНа с корпусом, минимизируя потери тепла и обеспечивая максимально равномерное распределение температуры по всей рабочей поверхности нагревателя.
• Внутренний трубчатый элемент: Он может быть выполнен из различных жаропрочных сплавов, в зависимости от требуемой мощности и рабочей среды. Высокая плотность упаковки резистивной спирали внутри трубки обеспечивает интенсивный нагрев.
• Дополнительные функциональные элементы:
  • Радиаторы для воздушного охлаждения: Применяются в системах, где требуется быстрое снижение температуры или поддержание заданного температурного градиента.
  • Внутренние каналы для жидкостного охлаждения: Используются для более интенсивного и точного температурного регулирования, особенно в оборудовании, требующем быстрого цикла нагрев-охлаждение.
  • Отверстия, вырезы, пазы: Изготавливаются по чертежам заказчика для идеальной интеграции нагревателя в конструкцию оборудования (например, для крепления датчиков, размещения болтов или кабелей).
  • Встроенные термопары: Обеспечивают точное измерение и контроль температуры непосредственно на поверхности нагревателя, что критично для поддержания стабильности технологических процессов.
• Электрическое подключение: Для безопасного и надёжного подключения используются различные методы, включая резьбовые шпильки, клеммные коробки с защитой от влаги и пыли, а также термостойкие провода, способные выдерживать высокие температуры рабочей среды.

Ключевые преимущества для Промышленных Приложений

Выбор латунных плоских нагревателей обусловлен рядом стратегических преимуществ, которые непосредственно влияют на операционную эффективность и экономическую целесообразность производственных процессов.

• Высокий температурный режим: Способность работать при температурах поверхности до 600–650 °C является одним из главных преимуществ. Это существенно выше, чем у большинства алюминиевых аналогов (около 450 °C), и позволяет применять латунные нагреватели в тяжелонагруженном промышленном оборудовании, где требуются экстремальные температурные условия. Например, в высокотемпературных экструдерах для обработки специализированных полимеров или в пресс-формах для сложных композитных материалов, где критична высокая температура формования.
• Равномерность и интенсивность нагрева: Благодаря литому корпусу из латуни достигается исключительная равномерность распределения тепла по всей рабочей поверхности. Это минимизирует риски локального перегрева (так называемые «горячие точки») и недогрева, что напрямую влияет на качество конечной продукции, снижает процент брака и оптимизирует энергопотребление. Интенсивная теплопередача позволяет быстрее выходить на заданный температурный режим и поддерживать его с высокой точностью.
• Долговечность и надёжность: Латунь отличается высокой устойчивостью к коррозии, окислению и механическому износу, что существенно продлевает срок службы нагревателей даже в агрессивных промышленных средах. В сочетании с системами автоматического контроля температуры и защитой от аварийных режимов (перегрев, короткое замыкание) обеспечивается максимальная надёжность эксплуатации, минимизация простоев оборудования и снижение затрат на обслуживание и замену комплектующих.
• Гибкость в изготовлении и адаптация: Возможность изготовления нагревателей сложной геометрии (П-образные, Г-образные, кольцевые, с фигурными вырезами) по индивидуальным чертежам заказчика позволяет идеально адаптировать нагревательный элемент под конкретную конструкцию оборудования. Это обеспечивает оптимальный контакт с нагреваемой поверхностью, максимальную эффективность теплопередачи и интеграцию в уникальные технологические линии без необходимости модификации основного оборудования.

Сферы Применения: От Экструзии до Упаковки

Латунные плоские нагреватели находят широкое применение в различных отраслях промышленности, где требуется высокая точность, равномерность и надёжность температурного воздействия.

• Переработка полимеров и пластмасс:
  • Экструдеры: Для пластификации и гомогенизации полимерных материалов при производстве пленок, труб, профилей.
  • Пресс-формы: В термопластавтоматах для литья под давлением, где требуется точное поддержание температуры для формирования сложных изделий.
  • Выдувное оборудование: Для производства ПЭТ-тары и других полых изделий.
• Упаковочная промышленность:
  • Клеевые машины: Для нагрева клеевых систем и обеспечения оптимальной вязкости клея.
  • Упаковочные линии: Для термосварки пленочных материалов, формирования блистерной упаковки, термоформования.
  • Оборудование для ламинирования: Обеспечение равномерного нагрева для активации адгезивов.
• Текстильная и швейная промышленность:
  • Термопечатающее оборудование: Для фиксации изображений на ткани.
  • Пресса для дублирования: Склеивание слоев материалов при определённой температуре.
• Пищевая промышленность:
  • Оборудование для варки и обжарки: В некоторых процессах, где требуется контактный нагрев.
  • Сушильные камеры: Для поддержания стабильной температуры сушки.
• Лабораторное и научно-исследовательское оборудование:
  • Нагревательные плиты: Для проведения химических реакций, анализов и исследований, требующих точного и равномерного контактного нагрева.
  • Оборудование для испытаний материалов: Для контроля поведения материалов при повышенных температурах.
• Промышленные печи и сушильные камеры: В качестве элементов, обеспечивающих локальный нагрев или поддержание температурного режима в определённых зонах.

Сравнительный Анализ Плоских Нагревателей

Выбор оптимального типа плоского нагревателя для конкретной производственной задачи требует комплексного подхода, учитывающего не только максимальную рабочую температуру, но и такие факторы, как теплопроводность материала, его механическую прочность, устойчивость к коррозии, а также срок службы и общую стоимость владения (Total Cost of Ownership, TCO).

Как видно из таблицы, латунные нагреватели позиционируются как высоконадёжные решения, способные выдерживать более высокие температуры и интенсивные нагрузки. Они предлагают оптимальный баланс между теплопроводностью, механической прочностью и сроком службы, что делает их стратегически выгодным выбором для критически важных производственных процессов, где стоимость простоя оборудования значительно превышает первоначальные инвестиции.

Понимание фундаментальных преимуществ и технических характеристик латунных плоских нагревателей закладывает основу для эффективного выбора. Однако для достижения максимальной операционной эффективности и долгосрочной экономической выгоды необходимо углублённо рассмотреть аспекты их внедрения, оптимизации и управления, а также оценить реальные кейсы применения, которые демонстрируют практическую ценность этих компонентов.

Оптимизация Эксплуатации и Стратегическое Внедрение Латунных Нагревателей

После оценки базовых характеристик и выбора в пользу латунных плоских нагревателей, следующий этап включает их грамотное внедрение и последующую эксплуатацию. Это подразумевает не только техническую инсталляцию, но и стратегическое планирование, интеграцию с системами управления, а также комплексный подход к мониторингу и обслуживанию, которые максимизируют срок службы оборудования и окупаемость инвестиций.

Выбор и Проектирование: От Задачи к Решению

Процесс выбора и проектирования латунных нагревателей для конкретной задачи выходит за рамки стандартных спецификаций и требует детального анализа производственных условий и целей.

1. Оценка температурных режимов и динамики:
   • Какие пиковые температуры необходимы?
   • Какова требуемая скорость нагрева и охлаждения?
   • Существуют ли зоны с различными температурными требованиями?
2. Анализ рабочей среды:
   • Наличие агрессивных химических веществ, влаги, пыли.
   • Требования к взрывозащите или гигиеничности.
   • Механические нагрузки: вибрации, удары, абразивное воздействие.
3. Определение требуемой мощности и энергоэффективности:
   • Расчёт тепловых потерь системы.
   • Выбор оптимальной удельной мощности нагревателя (Вт/см²), чтобы избежать его перегрузки или недостаточного нагрева.
   • Цели по снижению энергопотребления и минимизации эксплуатационных расходов.
4. Кастомизация геометрии и функционала:
   • Точные размеры, форма, расположение монтажных отверстий и вырезов.
   • Необходимость в интегрированных датчиках температуры (термопарах или терморезисторах) для локального контроля.
   • Требования к каналам охлаждения (воздушным или жидкостным) для высокоточного терморегулирования.
5. Выбор поставщика и партнёрство:
   • Опыт производителя в литье и термотехнике.
   • Способность к изготовлению нестандартных изделий.
   • Наличие технической поддержки, гарантийного и послегарантийного обслуживания.
   • Сертификация продукции и соответствие отраслевым стандартам.

Тесное взаимодействие с производителем на этапе проектирования позволяет учесть все нюансы, оптимизировать конструкцию нагревателя под специфические задачи и избежать дорогостоящих ошибок на этапе внедрения.

Системы Управления и Повышение Энергоэффективности

Интеграция латунных нагревателей с современными системами управления является залогом их долгой и эффективной работы, а также значительного снижения операционных затрат.

• Терморегулирование:
  • ПИД-регуляторы (пропорционально-интегрально-дифференциальные регуляторы): Обеспечивают высокую точность поддержания заданной температуры, минимизируя колебания и перерегулирование. Это критично для процессов, чувствительных к температурным изменениям (например, в экструзии полимеров).
  • Многозонные системы: В крупных установках, где требуются различные температурные режимы на разных участках, применяются многоканальные ПИД-контроллеры, что позволяет оптимизировать нагрев каждой зоны.
• Защита от аварийных ситуаций:
  • Термоограничители и термопредохранители: Предотвращают перегрев нагревателя и оборудования при сбое основных систем контроля, отключая питание при превышении критической температуры.
  • Датчики обрыва цепи: Мониторинг целостности нагревательного элемента и автоматическое отключение в случае повреждения.
  • Защита от короткого замыкания и перегрузки: Интеграция с автоматическими выключателями и УЗО (устройствами защитного отключения) обеспечивает электробезопасность.
• Автоматизация и мониторинг:
  • Интеграция с SCADA (Supervisory Control And Data Acquisition) / MES (Manufacturing Execution System): Позволяет централизованно управлять всеми нагревательными контурами, собирать данные о температуре, мощности и энергопотреблении в реальном времени.
  • Превентивное обслуживание: Анализ данных о работе нагревателей (например, изменение сопротивления, время набора температуры) позволяет прогнозировать износ и планировать обслуживание до возникновения отказа, снижая вероятность незапланированных простоев.
  • Дистанционное управление: Возможность контролировать и настраивать параметры нагревателей удалённо, повышая гибкость производства.

Экономический эффект: Расчёт ROI

Внедрение современных систем управления нагревом напрямую влияет на возврат инвестиций (Return on Investment, ROI) за счёт снижения операционных затрат и повышения производительности.

Формула ROI (упрощенная):

ROI = ((Годовая экономия + Увеличение прибыли) / Первоначальные инвестиции) * 100%

Примеры параметров для расчёта:

• Годовая экономия:
  • Снижение энергопотребления: до 15-25% за счёт точного регулирования и отсутствия перегрева.
  • Сокращение брака: до 10-20% за счёт равномерного нагрева и стабильности процесса.
  • Уменьшение затрат на обслуживание и ремонт: до 20-30% благодаря защитным системам и увеличению срока службы нагревателей.
  • Снижение простоев: до 5-10% за счёт повышения надёжности и превентивного обслуживания.
• Увеличение прибыли:
  • Повышение производительности: за счёт более быстрого выхода на режим и стабильной работы оборудования.
  • Улучшение качества продукции: возможность выхода на новые рынки или повышение конкурентоспособности.
• Первоначальные инвестиции: Стоимость нагревателей, систем управления, монтажа и пусконаладки.

Таким образом, латунные нагреватели, дополненные интеллектуальными системами управления, представляют собой не просто компоненты, а часть комплексного решения, обеспечивающего значительный экономический эффект на протяжении всего жизненного цикла оборудования.

Этапы Внедрения и Контроль Качества

Эффективное внедрение латунных плоских нагревателей включает несколько ключевых этапов, каждый из которых требует тщательного планирования и контроля.

1. Планирование и проектирование (1-2 недели):
   • Окончательное согласование технических требований с производителем.
   • Разработка проектной документации, чертежей.
   • Выбор системы управления и её интеграция в существующую АСУ ТП (автоматизированная система управления технологическим процессом).
   • Назначение ответственных лиц (инженеры-технологи, инженеры-электрики, специалисты по закупкам).
2. Закупка и производство (4-8 недель, зависит от сложности):
   • Формирование и размещение заказа у проверенного поставщика.
   • Контроль сроков изготовления и качества на производстве (по возможности).
   • Приёмка и проверка комплектации при доставке.
3. Монтаж и подключение (1-3 дня на единицу оборудования):
   • Демонтаж старых нагревателей (при модернизации).
   • Аккуратная установка новых латунных нагревателей в посадочные места.
   • Электрическое подключение согласно схеме, с соблюдением всех норм безопасности.
   • Проверка надёжности крепления и электрических контактов.
4. Пусконаладка и тестирование (2-5 дней):
   • Первый запуск системы, поэтапный выход на рабочий температурный режим.
   • Калибровка датчиков температуры и настройка ПИД-регуляторов.
   • Тестирование работы защитных систем и аварийного отключения.
   • Оценка равномерности нагрева с помощью тепловизора или контактных термометров.
   • Обучение операторов и обслуживающего персонала.
5. Эксплуатация и обслуживание (постоянно):
   • Регулярный мониторинг температурных режимов и энергопотребления.
   • Плановые осмотры на предмет механических повреждений, загрязнений или ослабления контактов.
   • Периодическая проверка сопротивления нагревательных элементов.
   • Своевременное выявление и устранение неисправностей.

Строгое соблюдение этих этапов гарантирует максимальную производительность, безопасность и долговечность работы нагревательной системы.

Кейсы Применения: Практический Опыт

Рассмотрим несколько типовых сценариев, демонстрирующих ценность латунных плоских нагревателей в различных производственных условиях.

• Кейс 1: Модернизация экструзионной линии на малом предприятии (SMB)

  Задача: Предприятие по производству ПВХ-профилей столкнулось с нестабильным качеством продукции (неравномерная толщина стенок, пористость) и частыми отказами алюминиевых нагревателей на зонах пластификации экструдера. Требовалось повысить качество продукции и снизить затраты на ремонт.

  Решение: Замена изношенных алюминиевых нагревателей на литые латунные плоские нагреватели с интегрированными термопарами и подключение их к современным ПИД-регуляторам.

  Результат:

  • Улучшение качества: Снижение процента брака ПВХ-профиля на 18% за счёт более равномерного и стабильного нагрева зон экструдера.
  • Снижение OpEx: Сокращение затрат на ремонт и замену нагревателей на 35% в течение первого года эксплуатации.
  • Энергоэффективность: Снижение потребления электроэнергии на 10% благодаря точному поддержанию температуры и минимизации перерегулирования.

• Кейс 2: Оптимизация упаковочной линии на крупном пищевом производстве

  Задача: Крупный производитель снеков испытывал проблемы с герметичностью упаковки из-за неравномерного нагрева термосварочных матриц, что приводило к отбраковке партий и росту рекламаций. Линия работала 24/7, и любые простои были критичны.

  Решение: Разработка и внедрение индивидуальных латунных плоских нагревателей сложной геометрии для термосварочных элементов, оснащённых каналами для жидкостного охлаждения и интегрированных в SCADA-систему предприятия.

  Результат:

  • Повышение надёжности: Увеличение показателя MTBF (Mean Time Between Failures – среднее время наработки на отказ) нагревательных элементов на 50%.
  • Снижение брака: Уменьшение количества негерметичной упаковки на 25%, что привело к прямому увеличению объёмов реализуемой продукции.
  • Операционный контроль: Возможность дистанционного мониторинга и точной настройки температуры каждой зоны сварки, минимизация человеческого фактора.

• Кейс 3: Лабораторное оборудование для прецизионных исследований

  Задача: Исследовательский центр нуждался в высокоточном нагревательном элементе для лабораторного пресса, используемого в материаловедении. Требовалось обеспечить стабильную температуру до 600°C с минимальными отклонениями для синтеза новых материалов.

  Решение: Установка компактного латунного плоского нагревателя с крайне высокой удельной мощностью, встроенной платиновой термопарой и управляемого высокоточным лабораторным ПИД-регулятором.

  Результат:

  • Прецизионность: Достижение стабильности температуры ±1°C на рабочей поверхности, что позволило проводить эксперименты с высокой воспроизводимостью.
  • Долговечность: Нагреватель успешно выдержал более 1000 циклов нагрев-охлаждение без деградации характеристик, что значительно превысило ожидания.
  • Безопасность: Встроенные системы защиты предотвратили любые риски перегрева в чувствительной лабораторной среде.
