Что такое оребренный ТЭН: конструкция и принцип работы

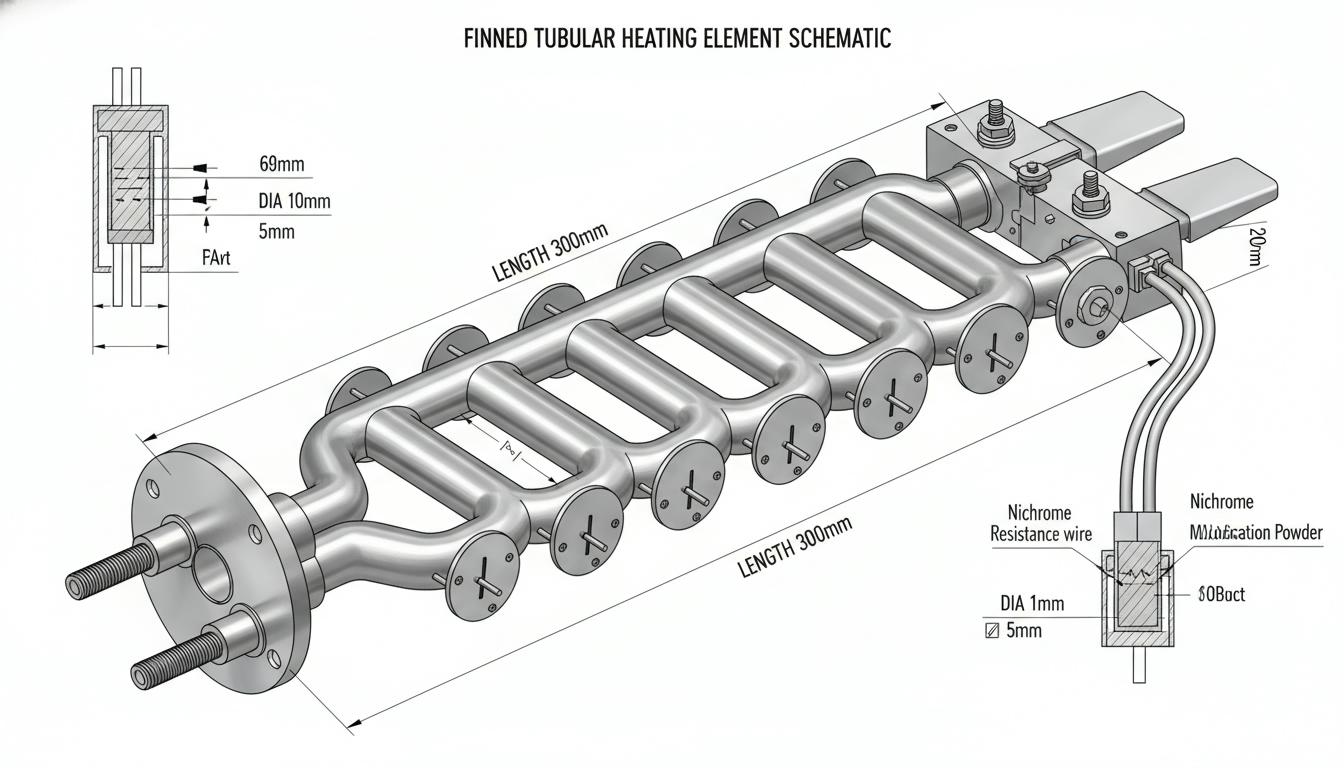

Оребренный ТЭН представляет собой двухконцевой трубчатый нагреватель круглого сечения, внутри которого запрессована нихромовая спираль в теплопроводном наполнителе (обычно оксид магния). На внешнюю поверхность трубки плотно навивается гофрированная стальная лента толщиной 0,3 мм и шириной от 5,5 до 10 мм, которая приваривается на концах для надежного механического сцепления. Это оребрение предотвращает вибрации при обдуве воздухом и повышает теплоотдачу на 25% по сравнению с гладкими ТЭНами.

Материалы подбираются с учетом однородности коэффициентов теплового расширения: оболочка может быть выполнена из углеродистого или нержавеющего металла, меди, латуни, алюминиевых сплавов или титана. Лента оребрения, как правило, изготовлена из нержавеющей или углеродистой стали, реже — из алюминия. Торцы герметизированы лаком с изоляционными втулками и контактными выводами. Внутренняя конструкция идентична стандартным воздушным ТЭНам, однако, благодаря оребрению, они становятся компактными при высокой мощности.

Основные технические характеристики оребренных ТЭНов

Эти параметры позволяют ТЭНР эффективно работать в подвижном воздухе (обдув >6 м/с) или в спокойной среде, снижая ваттную нагрузку и продлевая срок службы до 10 000 часов.

Секреты выбора: как купить правильный оребренный ТЭН

Выбор оребренного ТЭНа — это баланс между мощностью, формой, материалом и условиями эксплуатации. Неправильный подбор может привести к перегреву, коррозии или быстрому выходу из строя. Основные критерии при выборе:

1. Мощность и удельная мощность: Рассчитывайте с учетом объема обогреваемого пространства, скорости воздуха и требуемой температуры. Для подвижного воздуха (≥6 м/с) — до 11–13 Вт/см². Например, для тепловой пушки на 20 м² необходима мощность 2–3 кВт.
2. Материал по pH среды и нагрузке:
   • Кр (нержавеющая жаростойкая сталь): pH 5–7, до 13 Вт/см², T=650°C, для влажных/агрессивных сред.
   • Ор (углеродистая сталь): pH 7–9, до 11 Вт/см², T=450°C, экономичный вариант для сухого воздуха.
   • Q (алюминий): pH 5–7, до 9,5 Вт/см².
   • J (нержавейка): pH 5–7, до 15 Вт/см².
   • Х (медь/латунь): pH 5–9, до 9 Вт/см².
   • P (углеродистая сталь): pH 7–9, до 15 Вт/см².

   Нержавейка предпочтительна в сырых помещениях для обеспечения долговечности.

3. Форма и размеры: Прямая для простых систем, U-образная для компактных калориферов. Необходимо измерить длину от фланца до края, наличие термодатчика, ширину уплотнителя, планки, тип фланца/штуцера.
4. Параметры для замены/проверки:
   • Длина нагревательного элемента.
   • Мощность и напряжение.
   • Наличие отверстия под термодатчик.
   • Тип подключения (керамические изоляторы).
   • Монтажные элементы (фланец, резьба).

Сравнительная таблица популярных материалов для воздушных ТЭНР

Некоторые советы экспертов по покупке:

• Проверяйте сертификаты и отзывы производителя (особенно для специальных размещений, таких как фитнес-клубы или сушилки).
• Обратите внимание на возможность индивидуальных заказов, особенно для кастомных моделей (от 4 штук) с уникальными размерами до 6 м.
• Цены начинаются от 800 рублей за базовую модель мощностью 2 кВт.
• Учтите изоляцию помещения: для слабоизолированных помещений добавьте +20–30% к мощности.
• Избегайте ошибок: не выбирайте гладкий ТЭН вместо оребренного; проверяйте скорость обдува.

Производители предлагают доставку по России, а также консультации по телефону и возможность оформить запросы в формате PDF.

Установка оребренного ТЭНа: пошаговое руководство

Установка ТЭНР требует соблюдения техники безопасности: прежде всего, отключите питание, используйте средства индивидуальной защиты (перчатки, очки) и обеспечьте хорошую вентиляцию. Потребуются следующие инструменты: отвертки, ключи, мультиметр, термометр и уплотнители (силиконовые или резиновые).

Пошаговая инструкция

1. Подготовка: Удалите старый ТЭН и очистите посадочное место от нагара. Проверьте размеры нового элемента (длину, форму фланца). Убедитесь в соответствии напряжения (220/380 В).
2. Монтаж: Вставьте ТЭН в корпус калорифера или пушки через фланец или штуцер. Закрепите его планками или резьбой. Уплотните силиконовой массой для герметичности. Держите расстояние между элементами не менее 50 мм для обеспечения нормального потока воздуха.
3. Подключение: Подсоедините выводы к сети через керамические изоляторы, используя медные кабели сечением 2,5–6 мм². Установите термодатчик или реле защиты от перегрева (при температуре >600°C).
4. Проверка: С помощью мультиметра проверьте сопротивление спирали (оно должно соответствовать мощности). Запустите устройство на холостом ходу в течение 10–15 минут и контролируйте температуру (она не должна превышать 550°C на поверхности).
5. Тестирование: Включите обдув на скорости >6 м/с и измерьте уровень нагрева. Если температура поверхности превышает лимит, уменьшите мощность.

Меры безопасности

• Обязательно обдувайте ТЭН, чтобы предотвратить локальный перегрев.
• Используйте термореле на 600–650°C.
• Не допускайте работы в статическом режиме без обдува.
• Избегайте распространенных ошибок, таких как слабая фиксация (что может вызвать вибрации), игнорирование уровня pH (ведущее к коррозии) и перегрузку мощности.

Рассмотрим примеры успешных установок: в сушильных машинах фитнес-клубов часто используются U-образные ТЭНР мощностью 2–3 кВт, в тепловых завесах — прямые модели мощностью 5 кВт с фланцами.

Преимущества и применение оребренных ТЭНов

Оребренные ТЭНы обладают несколькими значительными преимуществами:

• Эффективность: Компактность при высокой мощности обеспечивает равномерный нагрев.
• Долговечность: Снижение нагрузки может увеличить срок службы в 1,5–2 раза.
• Универсальность: Используются от бытовых обогревателей до промышленных печей для процессов сушки, анодирования алюминия и других задач.
• Экономия: Оребрение минимизирует энергопотребление.

Рассмотрим примеры конкретных моделей: ТЭН мощностью 2 кВт, длиной 600 мм, при напряжении 220 В из нержавейующей стали можно встраивать в калориферы, а ТЭН мощностью 5 кВт, размером 170 мм, из углеродистой стали, эффективно использовать в тепловых пушках.

Теперь изучим, как правильно произвести Установку оребренного ТЭНа, чтобы обеспечить надежную и безопасную эксплуатацию вашего оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Как правильно установить оребренный ТЭН: пошаговая инструкция

После выбора оребренного ТЭНа следующим важным этапом является его установка. Неправильный монтаж может привести к неисправностям и сокращению срока службы устройства, поэтому важно следовать установленным правилам и процедурам.

1. Подготовка к установке

Перед началом установки необходимо выполнить следующие шаги:

• Отключение питания: Убедитесь, что электропитание отключено, чтобы избежать поражения электрическим током.
• Проверка комплектующих: Убедитесь, что все необходимые части для установки, такие как уплотнители и крепежные элементы, находятся под рукой.
• Подготовка места монтажа: Очистите рабочую поверхность от грязи и нагара, а также проверьте, чтобы место установки ТЭНа было свободным от лишних предметов.

2. Установка ТЭНа

Для монтажа оребренного ТЭНа следуйте следующим шагам:

1. Вставка ТЭНа: Вставьте ТЭН в специально отведенное место в корпусе нагревательного устройства (калорифера или пушки). Используйте фланец или штуцер для крепления.
2. Фиксация: Зафиксируйте ТЭН с помощью крепежных элементов (планок, болтов и т. д.), чтобы он был надежно закреплен. Убедитесь, что расхождения между элементами не превышают 50 мм для оптимального потока воздуха.
3. Уплотнение: Используйте силикон или другие герметики для предотвращения утечек воздуха вокруг места соединения ТЭНа с корпусом.

3. Электрическое подключение

Правильное подключение к электросети — ключ к эффективной и безопасной работе ТЭНа:

• Подключение выводов: Соедините выводы ТЭНа с керамическими изоляторами и проводами соответствующего сечения (обычно 2,5–6 мм²).
• Установка термодатчика: При необходимости установите термодатчик или реле защиты от перегрева, чтобы контролировать температуру устройства и предотвращать его перегрев.

4. Проверка работоспособности

После завершения установки проведите следующие проверки:

• Проверка электрических параметров: Используйте мультиметр для проверки сопротивления на соответствие мощности ТЭНа. Это обеспечит безопасность эксплуатации устройства.
• Тестирование системы: Запустите нагреватель на холостом ходу на 10–15 минут и контролируйте температуру поверхности. Он должен находиться в пределах нормы (не больше 550°C).
• Обдув: Убедитесь, что скорость обдува воздуха составляет более 6 м/с для предотвращения перегрева.

5. Безопасные эксплуатационные рекомендации

Согласно стандартным мерам безопасности, следует учесть следующие аспекты:

• Наличие достаточного обдува для предотвращения локального перегрева.
• Мониторинг температурных показателей с использованием термореле или аналоговых датчиков.
• Избегайте работы ТЭНа в статическом режиме без потока воздуха, так как это может привести к повреждениям.

При соблюдении всех вышеперечисленных рекомендаций, установка оребренного ТЭНа обеспечит надежное и безопасное функционирование оборудования на длительное время.

Сравнительное применение оребренных ТЭНов

Оребренные ТЭНы находят применение в различных отраслях благодаря своей универсальности и эффективной теплоотдаче. Рассмотрим примеры их применения:

1. Промышленные системы

В таких уголках, как сушильные камеры, калориферы и тепловые пушки, оребренные ТЭНы обеспечивают быстрое и равномерное нагревание воздуха, что особенно актуально при высоких скоростях воздушного потока. Влажные или агрессивные среды требуют большого внимания к выбору материалов, поэтому нержавеющая сталь становится популярным выбором.

2. Бытовое использование

В домашних условиях оребренные ТЭНы также находят применение в обогревателях и вентиляционных системах. Их компактные размеры позволяют легко интегрировать их в существующие системы отопления и вентиляции.

3. Специальные применения

Оребренные ТЭНы используются в оборудовании для покраски алюминия, где требуется стабильный нагрев воздуха для обеспечения качественной сушки. Также они применяются в фитнес-клубах для обогрева специализированных зон и создания комфортной атмосферы.

Таким образом, правильный выбор, установка и последующее использование оребренных ТЭНов предоставляют множество преимуществ в различных сферах деятельности. Чтобы обеспечить максимальную эффективность вашего оборудования, важно следовать рекомендациям по эксплуатации и учитывать индивидуальные особенности вашей специфической среды.

Заключение: Важность правильного выбора и установки оребренного ТЭНа

Выбор и установка оребренных ТЭНов — это важные этапы, влияющие на функциональность и долговечность вашего оборудования. Обеспечив правильную проверку, установку, подключение и эксплуатацию, вы сможете наслаждаться надежным и эффективным обогревом на протяжении многих лет. Не забывайте консультироваться с производителями и специалистами для получения дополнительной информации и рекомендаций по индивидуальным проектам.

Для повышения эффективности и безопасности вашей системы, не стесняйтесь узнавать о новых технологиях и инновациях в области отопления, которые помогут вам оптимизировать ваше оборудование и сделать его еще более продуктивным.
