Купить гибкий тэн: идеальное решение для вашего проекта

Конструктивные особенности и технические характеристики

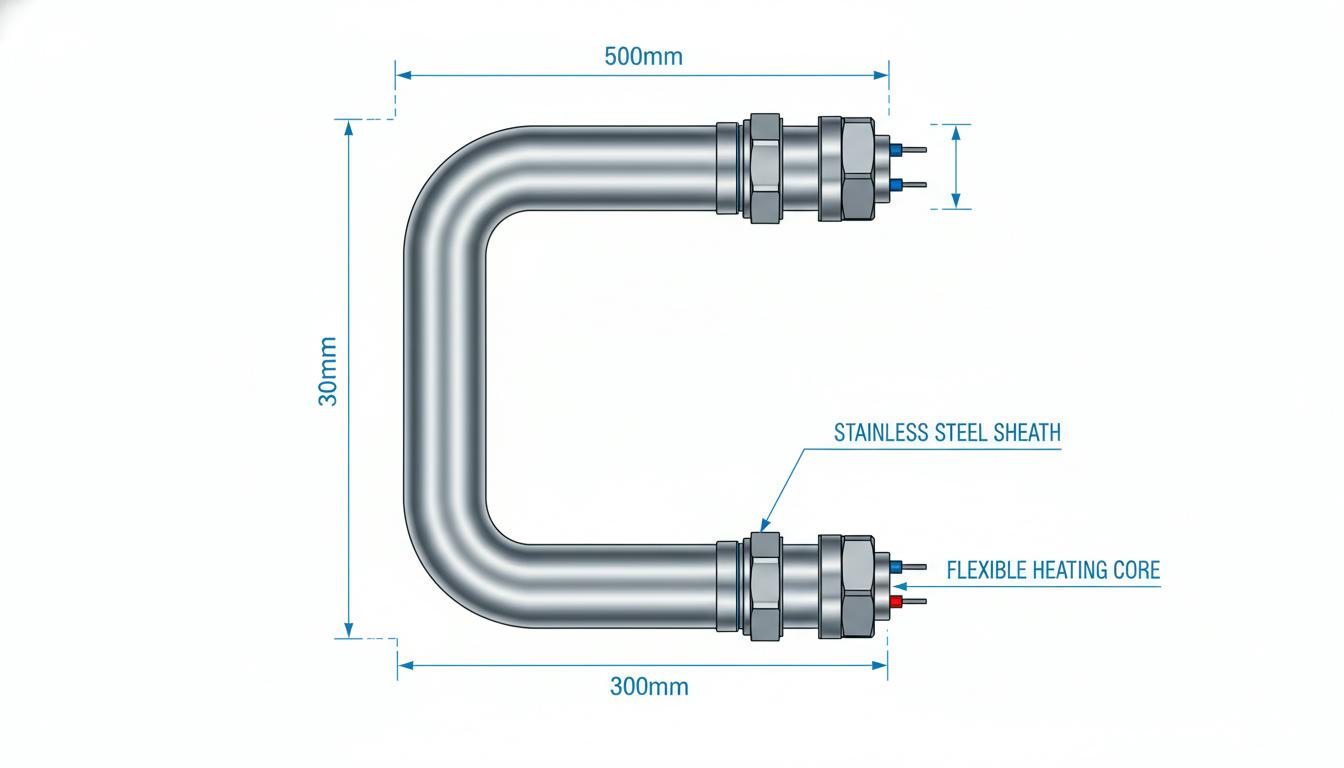

Конструкция гибких ТЭНов отличается от традиционных трубчатых нагревателей. Корпус ТЭНа изготавливается из гибкой трубки, в которую помещаются нагревательная спираль и диэлектрик. Это позволяет нагревателю свободно изгибаться в любом направлении, сохраняя все электрические характеристики.

Параметры и диаметры

Гибкие ТЭНы доступны в различных конфигурациях:

• Стандартные диаметры трубок: 6,5 мм и 8,5 мм в круглом сечении.
• Сечение: круглое или квадратное.
• Максимальная температура нагрева: до 700°C.
• Рекомендуемая мощность: 1500 Вт/м для пресс-форм.
• Диапазон мощностей: от 40 Вт/м (для кабелей типа РИМ) до нескольких кВт в зависимости от конкретной модели.

Материалы и исполнение

В зависимости от условий эксплуатации, гибкие ТЭНы могут комплектоваться различными изоляциями. Модели с силиконовой оболочкой функционируют в диапазоне температур от -60 до +200°C и могут кратковременно выдерживать температуру до +300°C. Для специфических задач используют материалы на основе константана, которые обеспечивают высокое электрическое сопротивление и низкий температурный коэффициент.

Преимущества перед аналогичными решениями

Среди основных достоинств гибких ТЭНов можно выделить:

• Быстрое изготовление и оперативная доставка.
• Равномерное распределение тепла по всей детали.
• Влагостойкое соединение, не требующее дополнительной теплоизоляции.
• Долговечность: гарантированный ресурс 8000 часов при соблюдении условий эксплуатации.
• Высокая плотность мощности в компактном объеме.
• Возможность придавать любые 2D или 3D формы.
• Опция встроенной термопары для контроля температуры.

Области применения

Промышленное производство пластмассы и полимеров

Гибкие ТЭНы находят широкое применение в пластмассовой индустрии. К ним относится:

• Нагрев пресс-форм и контуров горячеканальных систем (ГКС).
• Нагрев коллекторов горячеканальных систем при контурном нагреве.
• Прогрев трехмерных пресс-форм для равномерного обогрева.

Гибкие ТЭНы размещаются в специальных канавках пресс-формы, что обеспечивает равномерную температуру и эффективный нагрев металлических поверхностей любой сложности. Минимальные перепады температур гарантируют высокое качество конечного продукта.

Пищевая промышленность

В пищевом производстве гибкие ТЭНы используют для нагрева технологических емкостей, бункеров и трубопроводов.

Строительство и ЖКХ

В жилищно-коммунальном хозяйстве область применения гибких ТЭНов очень широка:

• Обогрев трубопроводов: защита водопровода, канализации и отопительных систем от замерзания.
• Подогрев полов и стен: использование в локальных зонах, таких как входные группы, балконы, лоджии.
• Холодильное оборудование: оттайка, разморозка, слив конденсата.
• Теплицы и парники: подогрев грунта для повышения урожайности.
• Вентиляционные системы: нагрев приточного воздуха и защита вентиляционных решеток от обмерзания.

Полиграфия и металлообработка

Гибкие ТЭНы применяют в полиграфическом оборудовании и машинах для штамповки металла, где нужен точный контроль температуры и равномерный обогрев сложных форм.

Бытовые приборы

Гибкие ТЭНы используются как основные или дополнительные нагреватели в компактных устройствах, таких как:

• Бойлеры и водонагреватели.
• Инкубаторы, террариумы и аквариумы.

Монтаж и установка

Принципы укладки

Для установки гибких ТЭНов они размещаются в канавках пресс-форм, что позволяет укладывать их в любом направлении. Небольшие размеры трубок делают монтаж удобным.

Важные аспекты при монтаже

Ключевым моментом при установке является соблюдение радиуса изгиба, зависящего от диаметра сечения трубки. Рекомендуется укладка гибкого ТЭНа с полной фиксацией, так как повторное изменение его формы после подключения не допускается. Монтаж выполняется с помощью болтов в качестве токоподвода, что обеспечивает надежность соединения.

Техническое обслуживание

Техническое обслуживание и эксплуатация гибких ТЭНов не требуют много времени и усилий. Нагреватель не нуждается в дополнительной теплоизоляции и в заливке в канал.

Варианты подключения и управления

Гибкие ТЭНы бывают с пятью типами выводов подключения, выбираемыми в зависимости от требований заказчика. Для контроля температуры используют датчики типа термопара.

При необходимости нагреватель может быть укомплектован встроенной термопарой или датчиком температуры. Рекомендуется использовать терморегулятор для оптимизации контроля температуры.

Энергоэффективность и экологичность

Гибкие ТЭНы способствуют снижению потребления электроэнергии благодаря высокой плотности мощности и минимальным теплопотерям. Это позволяет существенно уменьшить углеродный след и сделать системы отопления более экологически чистыми. Например, некоторые модели, такие как РИМ, имеют энергопотребление на 40% ниже, чем аналоги, благодаря использованию константана в качестве элемента нагрева.

Выбор и заказ гибких ТЭНов

Критерии выбора

При выборе гибкого ТЭНа следует учитывать:

1. Требуемую мощность: зависит от типа объекта и желаемой скорости нагрева.
2. Температурный режим: максимальная необходимая температура.
3. Геометрию: форма и размеры монтажного пространства.
4. Материал оболочки: для агрессивных сред нужна силиконовая изоляция.
5. Тип подключения: выбор из пяти наличествующих вариантов.

Изготовление на заказ

Производственные компании принимают заказы на изготовление гибких ТЭНов с полным отжигом. Форма, размер, конфигурация и мощность нагревателя разрабатываются на основе требований заказчика.

Для оформления заказа необходимо предоставить:

• Чертежи или эскизы конструкции.
• Необходимые параметры: мощность, температура, материалы.
• Специальные требования к изоляции или типу подключения.

Стандартизация и контроль качества

Контроль качества каждого нагревателя осуществляется в соответствии с международным стандартом VDE 0721, что обеспечивает надежность и безопасность их эксплуатации.

На следующем этапе мы рассмотрим преимущества покупки гибких ТЭНов, акцентируя внимание на их универсальности и экономичности для различных областей применения.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества покупки гибких ТЭНов

Гибкие ТЭНы являются оптимальным решением для тех случаев, когда важен не только принцип работы, но и другие аспекты, такие как эффективность, гибкость установки и долговечность. Их распространение в различных секторах экономики связано с набором неоспоримых преимуществ, которые они предлагают.

Экономическая эффективность

Одно из главных преимуществ заключается в том, что гибкие ТЭНы помогают существенно экономить на расходах, связанных с энергопотреблением. Высокая плотность мощности и минимальные теплопотери позволяют значительно снизить затраты на энергоресурсы. Например, использование моделей типа РИМ может снизить энергопотребление на 40% по сравнению с традиционными аналогами.

Долговечность и надежность

Гибкие ТЭНы обеспечивают длительный срок службы, превышающий 8000 часов при соблюдении эксплуатации. Это делает их выгодным вложением в разрезе долгосрочных проектов и снижает необходимость частой замены оборудования, что также сокращает операционные расходы.

Универсальность применения

Возможность гибкой настройки и адаптации под различные условия эксплуатации позволяет применять гибкие ТЭНы в самых разных отраслях, от пищевой и пластмассовой промышленности до бытовых приборов. Это значительно упрощает процесс выбора и заказа, так как одного типа нагревателя достаточно для нескольких различных приложений.

Легкость монтажа и обслуживания

Простота установки и отсутствие необходимости в дополнительной теплоизоляции делают гибкие ТЭНы особенно привлекательными для использования. Их можно с легкостью монтировать в уже существующие конструкции без необходимости в капитальном ремонте или значительных модификациях, что экономит время и средства.

Инновационные решения

Современные технологии производства гибких ТЭНов позволяют создавать уникальные решения, которые отвечают запросам клиентов. Возможность заказа на индивидуальную конфигурацию, включая форму и размеры, расширяет возможности адаптации под конкретные нужды:

• Изготовление по чертежам и эскизам.
• Индивидуальные характеристики, такие как температура и материал оболочки.
• Применение в специфических условиях, таких как агрессивные среды или высокие температурные диапазоны.

Экологические аспекты

Принимая во внимание современные экологические требования, гибкие ТЭНы вносят вклад в снижение углеродного следа. Их высокая эффективность позволяет уменьшить общие объемы потребляемой энергии, что, в свою очередь, снижает выбросы углекислого газа. Устойчивость к быстрым температурным колебаниям также предполагает меньшую вероятность повреждения систем, тем самым увеличивая их долговечность.

Заключение

Инвестиции в гибкие ТЭНы откроют новые горизонты для повышения эффективности и устойчивости ваших проектов. Эти нагревательные элементы создаются с учетом разнообразия потребностей отрасли, от стандартных решений до индивидуальных заказов, что делает их идеальным выбором для всех сегментов, где требуется надежность и адаптивность.

В следующей части статьи мы рассмотрим аспекты выбора и заказа гибких ТЭНов, акцентируя внимание на том, как правильно подходить к процессу, чтобы максимально удовлетворить потребности конкретного проекта.
