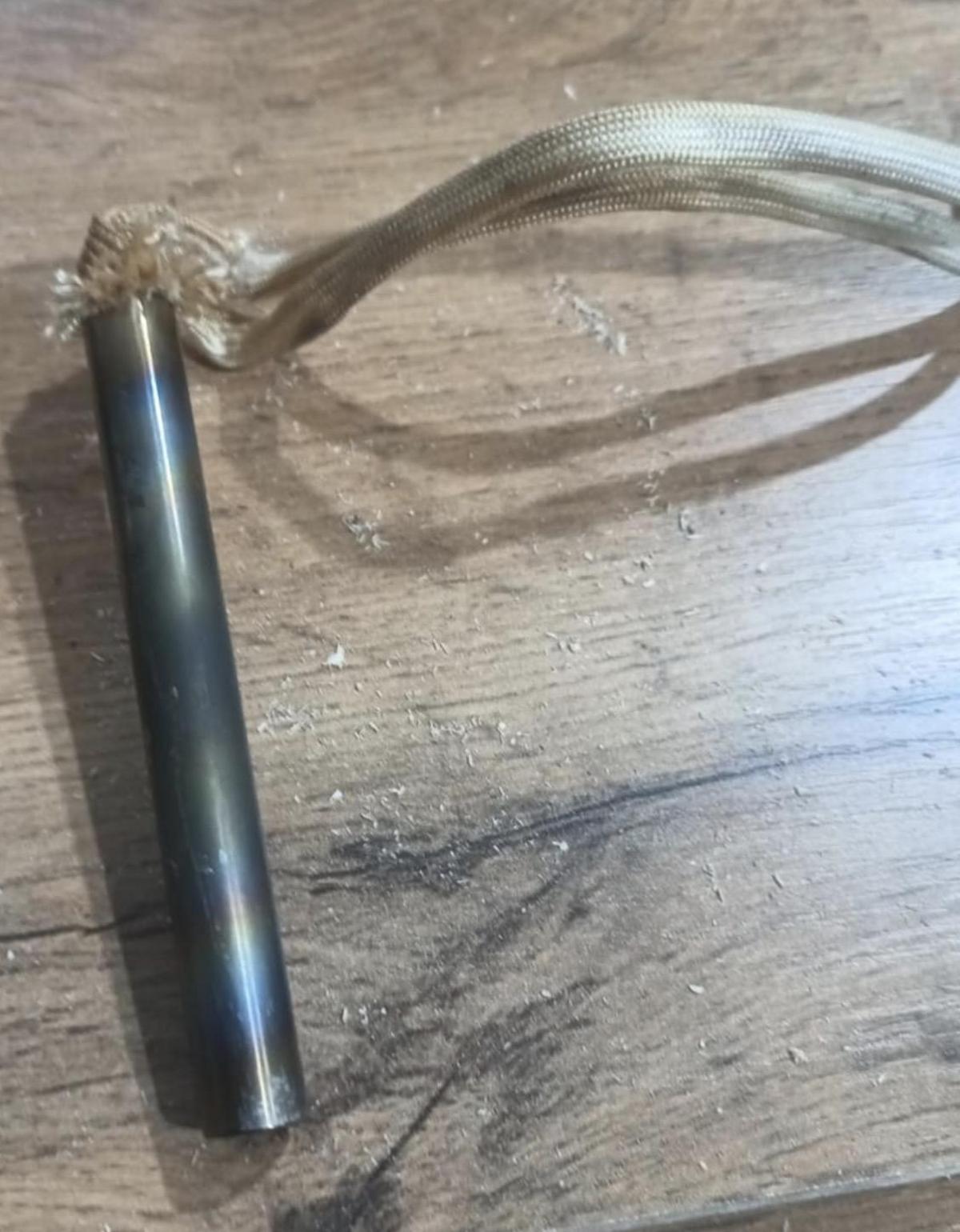

Картриджный ТЭН. 120* 12 220v 250w

Картриджный ТЭН. 120* 12 220v 250w Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и технические характеристики

Картриджные ТЭНы основываются на бесшовной металлической трубке, внутри которой размещается спираль из нихрома или фехрали, окруженная изолирующим материалом, таким как оксид магния (MgO). Концы нагревателя выводятся через термостойкие провода длиной 20–30 см, что позволяет подключать его к сети 220 В. В таблице представлены основные параметры модели 12×120 220V 250W:

Существуют и другие модели с разными мощностями: например, 120 Вт (автомобильный вариант 12V), 350 Вт или даже до 1.4 кВт при длине 250 мм. Диаметры также варьируются: стандартные размеры 8, 10, 12, 13 и 16 мм.

Маркировка ТЭНа может выглядеть как ЭНПм 12*120;0.25*220 или просто «патронный ТЭН 12х120 250Вт». В каталогах представлено более 420 номиналов по диаметрам от 6 до 20 мм.

Принцип работы и физика нагрева

ТЭНы работают по принципу преобразования электрической энергии в тепло на основе эффекта Джоуля-Ленца, описываемого формулой: P = U² / R, где P = 250 Вт, U = 220 В, а сопротивление спирали составляет примерно 193 Ом. Тепло передается посредством конвекции, теплопроводности или излучения. Важный параметр в данном случае — поверхностная нагрузка: для модели 250 Вт на 120 мм она составляет ~2–3 Вт/см², что является безопасным для использования с воздухом или маслами.

• Нагревательный цикл: от комнатной температуры до 500°C за 5–10 минут при полной мощности.
• Коэффициент полезного действия: более 90%, благодаря компактным размерам потери тепла остаются минимальными.
• Термокомпенсация: изолятор MgO сжимается при нагреве, обеспечивая постоянный контакт между спиралью и трубкой.

Применение в промышленности и быту

Картриджные ТЭНы с характеристиками 12×120 идеально подходят для установки в патроны (гильзы) различных станков, форм и пресс-форм. Основные области применения включают:

• Промышленность: Нагрев литьевых форм (пластмасса, резина), экструзионирование, использование в 3D-принтерах (для стола и форсунок).
• Лаборатории: Сушка образцов, плавка металлов, работа с химическими реакторами.
• Бытовые и автомобильные применения: Подогрев масла в двигателях, создание терморежимов в кофемашинах и саунах.
• Оборудование: Используется в литейных машинах, сушилках для горной промышленности, а также в пищевом оборудовании (стерилизаторы).

Преимущества картриджных ТЭНов по сравнению с другими типами нагревателей (например, фланцевыми) заключаются в их компактности, равномерности нагрева и простоте замены, без необходимости демонтажа всей системы. Их популярность также возрастает в самодельных проектах, таких как 3D-принтеры или обогреватели.

Сравнение с похожими моделями

Монтаж, установка и обслуживание

Процедура установки картриджного ТЭНа включает множество важных этапов:

1. Выбор патрона (гильзы) с зазором 0.1–0.5 мм для учета теплового расширения.
2. Нанесение термопасты (например, силиконовой) для улучшения теплоотведения.
3. Вставка ТЭНа в патрон и его фиксация (резьба/гайка М16).
4. Подключение проводов к клеммам М4–М6 с обязательным заземлением.
5. Тестирование устройства на холостом ходу в течение 10–15 минут.

Необходимые инструменты: ключ, мультиметр, термопаста и изолента. Что касается мер безопасности, следует избегать работы в режиме «сухого хода» более одной минуты, чтобы предотвратить перегрев. Максимальная температура окружающей среды должна быть ниже 500°C. Рекомендуется использование термостата или PID-контроллера для более точного контроля температуры с автоматическим циклом включения и выключения, а также установка автоматических выключателей и термопредохранителей с температурой срабатывания 300°C.

Типичные ошибки во время монтажа могут быть связаны с перекосом при вставке, отсутствием термопасты, что может привести к локальному перегреву, или неправильным подключением к сети 380 В, что в итоге приведет к выходу спирали из строя.

Преимущества и недостатки

Картриджные ТЭНы 12×120 обладают рядом существенных преимуществ:

• Компактность: подходят для установки в узкие патроны.
• Долговечность: срок службы превышает 5000 часов, аналогично водяным ТЭНам.
• Универсальность: работают от бытовой сети 220 В, легко регулируется мощность.
• Доступность: широко представлены в продаже, начиная от 500 рублей.
• Быстрый нагрев: достигают температуры 500°C за считанные минуты.

Тем не менее, существуют и недостатки:

• Чувствительность к вибрациям, что может привести к поломке спирали.
• Необходимость хорошего отвода тепла, иначе изолятор может деградировать.
• Не подходят для работы в агрессивных средах (например, с кислотами), где нужны титановые или тефлоновые варианты.

Срок службы данном нагревателя варьируется от 3000 до 10000 часов при нагрузке на 80%; он может сокращаться при работе при пиковых температурах.

Рынок, цены и производители

На российском рынке среди производителей картриджных ТЭНов выделяются компании Полимернагрев (склад в Ступино с быстрой доставкой) и TDM Electric (водяные аналоги). Популярные бренды включают ИТАТЭН и ТОНДИС. Цены на модели мощностью 250 Вт колеблются от 500 до 1500 рублей; оптовые закупки (от 5 штук) предполагают наличие скидок.

Отзывы пользователей в целом положительные, особенно касающиеся надежности работы в 3D-принтерах, но некоторые отмечают проблему коротких проводов, которые могут потребовать удлинения.

На складах российских онлайн-магазинов, таких как Озон и Яндекс.Маркет, доступно более 5 штук данной модели, что подчеркивает высокую популярность этого нагревателя.

Интересные факты и инновации

Исторически патронные ТЭНы прошли значительную эволюцию от лабораторных нишпорок 1930-х годов до современных высокоточных станков ЧПУ. В последние годы наблюдается рост интереса к кастомизации этих нагревателей, включая возможность изготовления под заказ с длиной до 6000 мм и мощностью от 100 Вт до 10 кВт.

Экологический аспект также имеет значение, так как большинство материалов, используемых в конструкции, не содержат вредных веществ и поддаются переработке.

На сегодняшний день существует множество альтернатив, таких как керамические картриджи (которые могут достигать температур до 800°C, но стоят дороже) и пленочные ТЭНы, которые лучше подходят для плоских поверхностей.

Картриджные ТЭНы активно используются в высокой технологии, например, в 3D-печати для экструдеров, а в медицине — в стерилизаторах.

Важно помнить, что для корректного расчета мощности необходимо учитывать, что для нагрева формы в 1 кг пластика мощность 250 Вт достаточна для достижения температуры 50–100°C в минуту.

Проблемы и ремонт

Картриджные ТЭНы могут столкнуться с рядом неисправностей, включая:

• Нагрев отсутствует: чаще всего это свидетельствует об обрыве спирали. Для диагностики можно использовать мультиметр, если сопротивление превышает 1 кОм — требуется замена.
• Локальный перегрев: может происходить из-за накипи или грязи на поверхности, в таких случаях поможет чистка щеткой.
• Короткое замыкание (КЗ): влага в выводах может привести к необходимости просушивания и необходимости обеспечить дополнительную изоляцию.

Хотя ремонта не рекомендуется из-за необходимости поддерживать герметичность, замену нагревателя проще осуществить за цену около 500 рублей. Параметры проверки включают ток в 1.14 А, что соответствует номинальным условиям по формуле \(I = P/U\).

Картриджный ТЭН остается одним из наиболее популярных нагревателей благодаря сочетанию простоты и эффективности, подходя для широкого спектра приложений как в быту, так и в промышленности.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Популярные модели и их характеристики

На рынке представлено множество различных моделей картриджных ТЭНов, которые отличаются по своим характеристикам, применению и цене. Рассмотрим несколько популярных вариантов, что поможет вам выбрать подходящий нагреватель для ваших нужд.

Как видно из таблицы, ассортимент моделей достаточно широк, что позволяет выбрать наиболее подходящий ТЭН для конкретных условий эксплуатации. Важно учитывать, что выбор модели может зависеть от специфики работы, а также от требований по температурному режиму и мощности.

Технические новшества в области картриджных ТЭНов

С учетом быстро развивающихся технологий, современные картриджные ТЭМы становятся все более эффективными и функциональными. Рассмотрим некоторые из наиболее значительных новшеств в этой области:

• Интеллектуальные терморегуляторы: Новые модели часто оборудованы интеллектуальными терморегуляторами, которые позволяют минимизировать колебания температуры и повышают точность управления нагревом.
• Улучшенные теплоизолирующие материалы: Использование современных изоляционных материалов позволяет увеличить теплопроводность и уменьшить теплоотдачу в окружающую среду, что существенно повышает эффективность работы нагревателей.
• Устойчивость к коррозии: Новые виды покрытий обеспечивают защиту от коррозии, позволяя использовать ТЭНы в агрессивных средах.
• Новые конструктивные решения: Например, использование модульных конструкций, которые упрощают процесс установки и замены нагревателей.

Методы повышения надежности и долговечности

Для того чтобы картриджные ТЭМы служили долго и надежно, важно следовать нескольким рекомендациям:

1. Регулярное техническое обслуживание: Проведение периодических проверок и очистки нагревателя от загрязнений поможет избежать перегрева и выхода из строя.
2. Использование качественных термопаст: Правильный выбор и нанесение термопасты обеспечивают лучший теплоотвод и снижают риск перегрева.
3. Соответствие режимов эксплуатации: Следует избегать работы ТЭНа за пределами его технических характеристик и рекомендаций производителя.
4. Контроль за состоянием проводки: Регулярный контроль за состоянием подключаемых проводов и соединений поможет предотвратить перепады напряжения и короткие замыкания.

Основные недочеты установки и правила безопасности

Несмотря на то что установка картриджного ТЭНа может показаться простой задачей, существует ряд минусов, о которых важно помнить:

• Неправильное соединение проводов: Часто возникает проблема с неправильным подключением клемм, что может привести к перегреву и поломке. Обязательно следуйте схемам подключения и маркировке.
• Отсутствие заземления: Неправильная установка заземления может угрожать безопасности пользователей и привести к поражению электрическим током.
• Перегрев или скачки напряжения: Избегайте работы в условиях частых перепадов напряжения, так как это может сократить срок службы устройства.

Отраслевые тренды и потребительские предпочтения

Современные пользователи все чаще отдают предпочтение более эффективным и высокотехнологичным решениям. Внимание к экологии и энергоэффективности стали ключевыми факторами, влияет на выбор картриджных ТЭНов. Некоторые пользователи ищут более экологически чистые варианты, такие как устройства с улучшенными теплоизоляционными свойствами, что позволит снизить потребление энергии и уменьшить углеродный след.

Также наблюдается растущий интерес к кастомизации нагревателей под специфические нужды — это касается как размеров, так и мощности. Такие изменения открывают новые рынки и возможности для производителей, что в свою очередь ведет к улучшению качества и расширению ассортимента.

Важно, чтобы производители продолжали развивать технологические решения и при этом не забывали о качестве и надежности своих продуктов. Потребители, в свою очередь, должны быть осведомлены о новинках и тщательно выбирать оборудование, основываясь на своих требованиях и характеристиках продукции.
