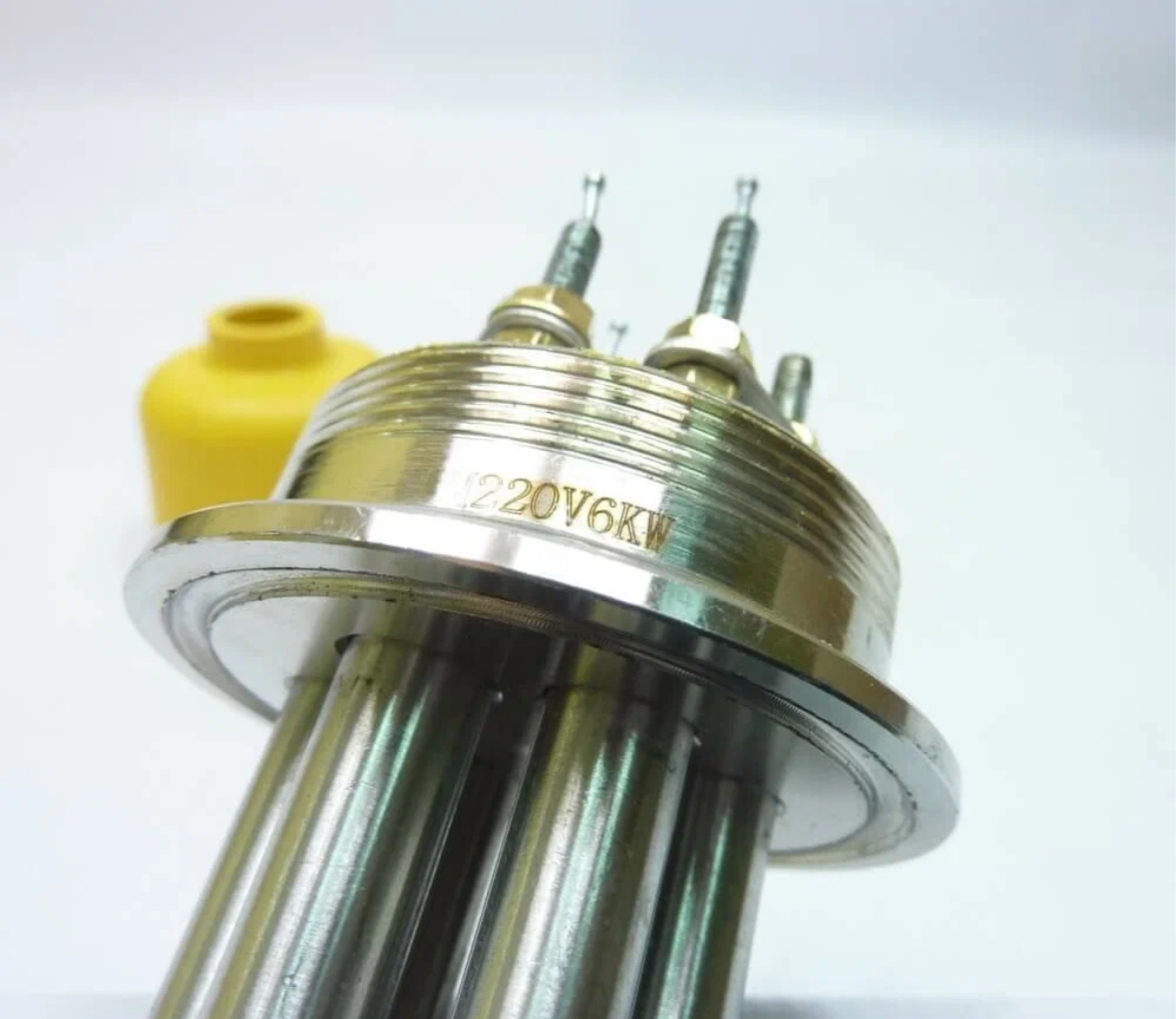

Как через бугельное крепление В патрубок Закрепить ТЭН

Как через бугельное крепление
В патрубок
Закрепить ТЭН Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Что такое бугельное крепление ТЭНа в патрубок?

Бугельное крепление — это способ фиксации ТЭНа (трубчатого электронагревателя) в патрубке, при котором ТЭН удерживается с помощью специальной металлической скобы (бугеля), прижимающего нагревательный элемент к стенкам патрубка, обеспечивая прочность и герметичность соединения.

Патрубок при этом представляет собой корпус с технологическим отверстием, в которое вводится ТЭН, а бугель прижимает нагреватель к внутренней поверхности патрубка, фиксируя его положение надёжно.

Конструкция бугельного крепления в патрубке

• Патрубок — цилиндрический элемент с внутренней резьбой или гладким отверстием. Может быть изготовлен из металла (сталь, нержавейка и др.) для обеспечения прочности и термостойкости.
• Бугель — U-образная или линейная металлическая планка (скоба), изготовленная из устойчивой к коррозии стали. Обычно прикрепляется болтами или винтами, создавая прижимную силу.
• ТЭН — вставляется в патрубок, в зависимости от диаметра патрубка и ТЭНа обычно с применением уплотнителей (прокладок, паронитов) для герметичности.
• Крепёжные элементы — болты, гайки, шайбы для фиксации бугеля.

Принцип крепления

1. ТЭН вводится в патрубок через технологическое отверстие.
2. Бугель надевается сверху на ТЭН и закрепляется к патрубку с помощью болтов.
3. При затягивании болтов бугель сдавливает ТЭН к внутренней стенке патрубка, обеспечивая жёсткую фиксацию и предотвращение перемещения.
4. Для герметичности между ТЭН и патрубком обязательно используются прокладки, уплотнители (например, резиновые или паронитовые) — что важно при работе под давлением и при нагреве.

Типовая схема монтажа ТЭНа через бугельное крепление в патрубок

Рекомендации по монтажу ТЭНа с бугельным креплением в патрубок

1. Подготовка оборудования и инструментов:
   • Ключи или отвертки для болтов.
   • Уплотнительные прокладки, подходящие по материалу и температуре.
   • Проконтролировать состояние патрубка и ТЭНа (отсутствие повреждений).
2. Установка ТЭНа в патрубок:
   • Вставить ТЭН в отверстие патрубка.
   • Проверить равномерное прилегание ТЭНа к стенкам (поверхности должны быть чистые).
3. Установка уплотнителей:
   • Поместить уплотнительную прокладку на стык ТЭН-патрубок.
   • Важно использовать материалы, выдерживающие температурный режим (например, паронит, термостойкая резина).
4. Фиксация бугеля:
   • Надеть бугель на ТЭН через отверстия в патрубке.
   • Закрепить бугель болтами, равномерно затянув по очереди, чтобы обеспечить равномерный прижим.
5. Проверка герметичности и стабильности:
   • Проверить отсутствие люфта.
   • При необходимости провести испытания на герметичность (особенно при работе под давлением).

Технические особенности и нюансы

• Бугельное крепление — выгодно применимо при необходимости крепить ТЭНы различной длины и конфигурации без приваривания.
• Используется в промышленном теплообменном оборудовании, бойлерах, котлах.
• Обеспечивает быстроту замены ТЭНов без демонтажа патрубка.
• При высоких давлениях и температурах может использоваться параллельно с гофрированными прокладками для улучшения уплотнения.
• Для ТЭНов, требующих точного позиционирования, размеры бугеля и патрубка подбираются индивидуально.

Отличия бугельного способа от фланцевого или штуцерного крепления

Дополнительные советы по безопасности и эффективности

• При монтаже следует соблюдать правила безопасности работы с электронагревателями и оборудованием под давлением.
• Запрещается применять дефектные бугели или повреждённые крепёжные элементы.
• В случае работы с агрессивными или коррозионно-активными средами следует выбирать бугели и патрубки из нержавеющей стали.
• Обязательно контролировать монтаж на вибрации и возможное ослабление креплений.

Для более детального изучения процесса монтажа ТЭНа с использованием бугельного крепления, можно ознакомиться с дополнительными материалами, которые помогут углубить понимание данной темы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества бугельного крепления ТЭНа

Бугельное крепление ТЭНа в патрубок обладает рядом преимуществ, которые делают его популярным выбором в различных отраслях. Основные из них:

• Универсальность: Бугельное крепление подходит для ТЭНов различных диаметров и длин, что позволяет использовать его в широком спектре приложений.
• Простота замены: В случае необходимости замены ТЭНа, бугельное крепление позволяет быстро и без лишних затрат времени демонтировать и установить новый элемент.
• Надежность: При правильной установке бугель обеспечивает надежную фиксацию и герметичность, что критично для работы оборудования под давлением.
• Экономия времени: Процесс монтажа и демонтажа ТЭНа с использованием бугельного крепления значительно быстрее по сравнению с другими методами, такими как фланцевое или штуцерное крепление.

Материалы для бугельного крепления

При выборе материалов для бугельного крепления важно учитывать условия эксплуатации. Наиболее распространенные материалы:

• Нержавеющая сталь: Обеспечивает высокую коррозионную стойкость и долговечность, что делает её идеальным выбором для работы в агрессивных средах.
• Медь: Хорошо проводит тепло и обладает высокой устойчивостью к коррозии, но может быть менее прочной в условиях высоких температур.
• Титан: Используется в специализированных приложениях, где требуется высокая прочность и коррозионная стойкость.

Пошаговая инструкция по монтажу ТЭНа через бугельное крепление

Для успешного монтажа ТЭНа через бугельное крепление в патрубок следуйте следующей пошаговой инструкции:

1. Подготовка: Убедитесь, что все необходимые инструменты и материалы под рукой. Проверьте состояние патрубка и ТЭНа на наличие повреждений.
2. Ввод ТЭНа: Аккуратно вставьте ТЭН в патрубок, следя за тем, чтобы он плотно прилегал к стенкам.
3. Установка прокладок: Поместите уплотнительные прокладки на стык между ТЭНом и патрубком для обеспечения герметичности.
4. Фиксация бугеля: Наденьте бугель на ТЭН и закрепите его с помощью болтов, равномерно затягивая их для достижения необходимого прижима.
5. Проверка: После завершения монтажа проверьте герметичность соединения и отсутствие люфта. При необходимости проведите испытания на герметичность.

Обслуживание и контроль состояния

Для обеспечения долговечности и надежности работы системы с бугельным креплением необходимо регулярно проводить обслуживание:

• Проверка креплений: Регулярно осматривайте бугель и крепежные элементы на предмет коррозии и износа.
• Контроль герметичности: Периодически проверяйте соединение на наличие утечек, особенно в условиях повышенного давления.
• Замена уплотнителей: Уплотнительные прокладки со временем могут терять свои свойства, поэтому их следует заменять по мере необходимости.

Заключение

Бугельное крепление ТЭНа в патрубок — это эффективный и надежный метод установки, который обеспечивает прочность и герметичность соединения. Правильный выбор материалов и соблюдение рекомендаций по монтажу и обслуживанию помогут обеспечить долгую и безопасную эксплуатацию оборудования.

Для более детального изучения процесса монтажа и выбора подходящих материалов, можно ознакомиться с дополнительными материалами, которые помогут углубить понимание данной темы.
