Основные принципы регулирования расстояния между ТЭНами

Требования к минимальному расстоянию

• Минимальное расстояние между ТЭНами: В большинстве технических руководств и инструкций по монтажу трубчатых электронагревателей (ТЭНов) указывается, что нагреватели не должны соприкасаться друг с другом. Минимальное допустимое расстояние между ними составляет 5 мм, как в случаях с принудительной, так и с естественной конвекцией.
• Обоснование выбора расстояния: Это расстояние необходимо для предотвращения перегрева отдельных участков нагревателей, обеспечения равномерного распределения тепла, снижения риска локальных перегревов и для возможности эффективной естественной конвекции воздуха или жидкости между ТЭНами.
• Заземление и безопасность: Корпус каждого ТЭНа должен быть заземлен, а между ТЭНами и окружающими стенками или другими нагревателями должны соблюдаться зазоры для циркуляции воздуха.

Особенности расположения ТЭНов при естественной конвекции

Естественная конвекция — это процесс беспламенного распространения тепла за счет движения разогретого воздуха (или жидкости) вверх, а холодного — вниз, без использования дополнительных вентиляторов.

• Оптимальные зазоры для конвекции воздуха: В системах, где основным способом передачи тепла является естественная конвекция (например, в электрических конвекторах или радиаторах), расстояние между нагревательными элементами и окружающими частями конструкции должно обеспечивать свободное движение воздушных потоков. Внутри корпуса обогревателя или между ТЭНами и стенками обычно проектируется зазор не менее 5 мм — такое же, как и минимальное расстояние между соседними ТЭНами.
• Влияние на эффективность: Слишком малое расстояние может привести к образованию «мертвых зон» с плохой циркуляцией воздуха, накоплению тепла и перегреву. Кроме того, плотное расположение ТЭНов затрудняет техническое обслуживание и очистку от накипи или пыли.
• Пространство вокруг ТЭНа: Не только расстояние между самими нагревателями, но и зазор между ТЭНами и стенками корпуса (или блока нагрева) должен быть достаточным для свободного прохода воздуха. Это особенно важно в бойлерах, конвекторах и других устройствах, работающих на естественной конвекции.

Регламентные значения и стандарты

• ГОСТ 13268-88: В российских стандартах и технических условиях на ТЭНы указывается, что расстояние между соседними нагревательными элементами должно быть не менее 5 мм, если иное не предусмотрено конструкторской документацией или условиями эксплуатации.
• Производственные рекомендации: Производители ТЭНов часто приводят этот параметр как обязательное условие для всех типов устройств — от бытовых до промышленных.
• Рабочая среда: При эксплуатации в жидкостях (например, в бойлере) важно, чтобы уровень нагреваемой среды был выше активной части ТЭНа минимум на 20 мм для предотвращения перегрева и выхода из строя.

Практические рекомендации по монтажу и эксплуатации

1. Подготовка места установки: Убедитесь, что пространство между ТЭНами составляет не менее 5 мм.
2. Обеспечение воздушного или жидкостного зазора: При естественной конвекции воздуха или жидкости предусмотрите достаточные зазоры для свободной циркуляции.
3. Заземление: Все металлические корпуса ТЭНов должны быть заземлены.
4. Техническое обслуживание: Регулярно очищайте поверхности ТЭНов от накипи или загрязнений для сохранения эффективности и предотвращения перегрева.
5. Защита от перегрева: Не допускайте эксплуатацию ТЭНов с превышением допустимой температуры поверхности для конкретной рабочей среды.

Сводная таблица: Рекомендации по расположению ТЭНов

Особенности для различных видов ТЭНов

• Трубчатые ТЭНы: Наиболее распространены, работают как на естественной, так и на принудительной конвекции. Требования к минимальному зазору между ними универсальны.

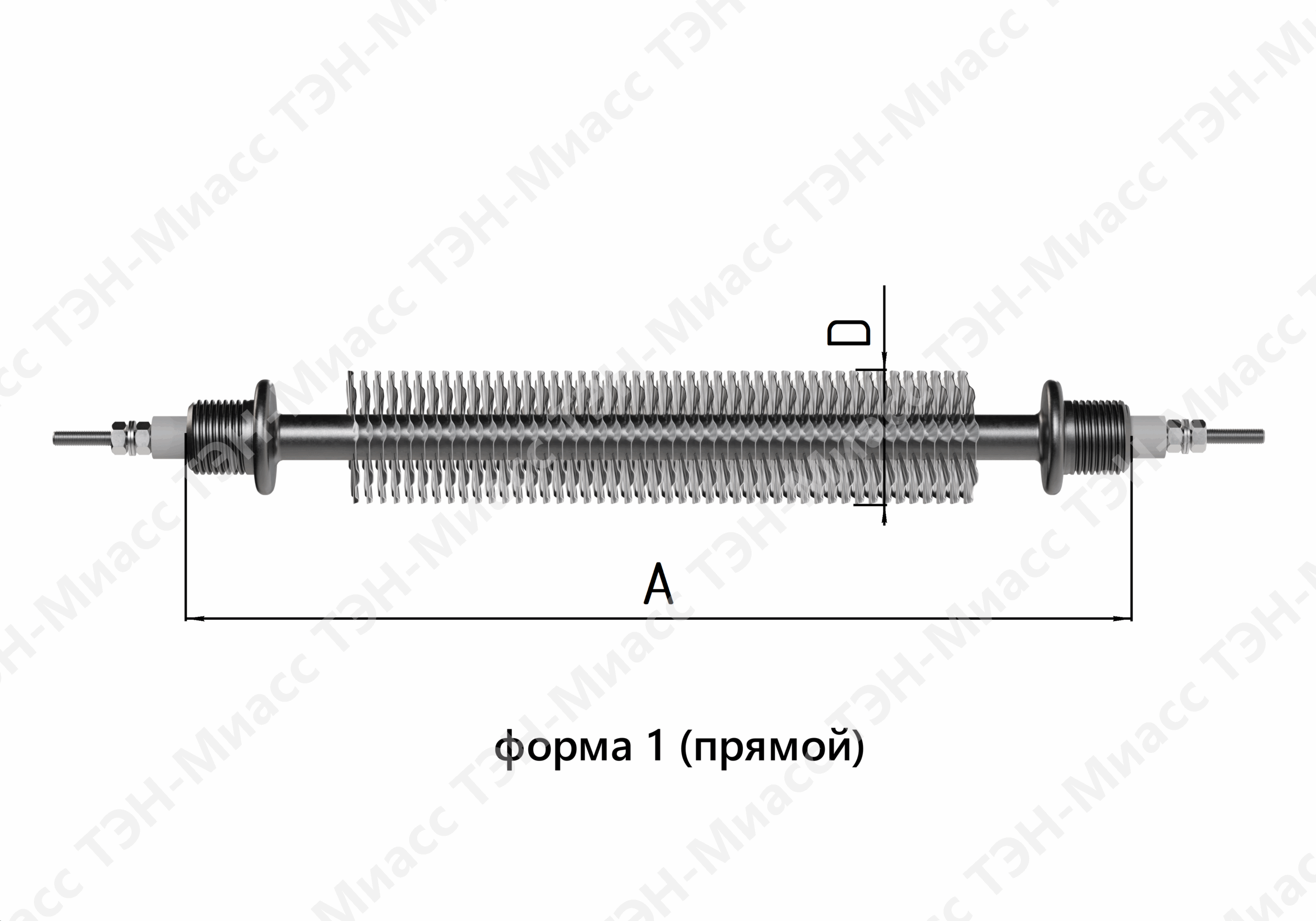

• Оребрённые ТЭНы: Имеют увеличенную площадь теплоотдачи за счет стальной ленты на оболочке. Расстояние между ними также должно быть не менее 5 мм, но из-за увеличенного радиуса теплоотдачи иногда рекомендуется увеличивать зазор до 10 мм для более эффективной циркуляции воздуха.
• Гибкие и монолитные ТЭНы: Используются в специальных устройствах. Требования к расстоянию зависят от конструкции, но общие правила безопасности и эффективности остаются теми же.

Исключения и дополнительные рекомендации

• Составные и длинные ТЭНы: При длине более стандартных значений (например, составные ТЭНы до 6 метров) расстояние между соседними нагревателями должно обеспечивать свободный доступ для обслуживания и ремонта.
• Промышленные установки: В ряде случаев, при проектировании сложных систем, расстояние между нагревателями может быть увеличено по требованию технологического регламента для конкретного оборудования.
• Индивидуальные проекты: Для нестандартных конструкций или особых условий эксплуатации производитель может указать иные требования по расстоянию между ТЭНами.

Сравнение с другими типами нагревательных элементов

Переход к следующей части статьи

В следующей части статьи мы рассмотрим более подробно влияние различных факторов на эффективность работы ТЭНов, а также дадим рекомендации по оптимизации их установки и эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Влияние различных факторов на эффективность работы ТЭНов

Температурные условия эксплуатации

Температура окружающей среды и рабочей среды, в которой находятся ТЭНы, играют ключевую роль в их эффективности. При высоких температурах окружающей среды необходимо учитывать, что это может привести к снижению теплоотдачи и увеличению риска перегрева. Поэтому важно следить за температурными режимами и, при необходимости, корректировать расстояние между ТЭНами для обеспечения оптимальной циркуляции воздуха.

Материалы и конструкция ТЭНов

Выбор материалов для ТЭНов также влияет на их теплопередачу. Например, ТЭНы из нержавеющей стали обладают хорошей коррозионной стойкостью и долговечностью, но могут иметь меньшую теплопроводность по сравнению с медными ТЭНами. Это следует учитывать при проектировании систем, особенно в условиях высокой влажности или агрессивных сред.

Параметры монтажа

Правильный монтаж ТЭНов — это залог их эффективной работы. Необходимо учитывать не только расстояние между нагревателями, но и угол их установки. Например, наклон ТЭНов может повлиять на направление воздушных потоков и, соответственно, на эффективность естественной конвекции. Рекомендуется устанавливать ТЭНы под углом, способствующим лучшему движению воздуха.

Регулярное техническое обслуживание

Для поддержания эффективности ТЭНов необходимо проводить регулярное техническое обслуживание. Это включает в себя очистку от накипи, проверку заземления и состояния изоляции. Накопление загрязнений на поверхности ТЭНов может значительно снизить их теплоотдачу и привести к перегреву. Рекомендуется устанавливать фильтры для предотвращения попадания загрязняющих веществ в систему.

Оптимизация расположения ТЭНов

Для достижения максимальной эффективности работы ТЭНов следует оптимизировать их расположение. Например, в системах с несколькими ТЭНами можно использовать схемы, при которых нагреватели располагаются в шахматном порядке. Это позволит улучшить циркуляцию воздуха и избежать образования «мертвых зон».

Сравнение с другими системами нагрева

Рекомендации по оптимизации установки и эксплуатации ТЭНов

1. Проведение теплотехнического расчета: Перед установкой ТЭНов рекомендуется провести теплотехнический расчет, чтобы определить оптимальное количество и расположение нагревателей.
2. Использование терморегуляторов: Установка терморегуляторов поможет поддерживать заданную температуру и предотвратит перегрев.
3. Мониторинг состояния системы: Регулярный мониторинг температуры и состояния ТЭНов позволит своевременно выявлять проблемы и предотвращать аварийные ситуации.

Заключение

Соблюдение всех вышеперечисленных рекомендаций и требований позволит значительно повысить эффективность работы ТЭНов, продлить срок их службы и обеспечить безопасную эксплуатацию. Важно помнить, что правильный монтаж и регулярное обслуживание — это ключевые факторы, влияющие на надежность и эффективность нагревательных систем.
