Какие проблемы могут быть если ТЭН стоит в расстоечной камере и обдувается паром, температура в камере поддерживается 39 гр.С. влажность 95.

Эксплуатация ТЭНов в высокотемпературных и высоко влажных средах: критические риски для пищевого производства

В промышленных расстоечных камерах, где критически важны точное поддержание температуры (например, 39°C) и высокой влажности (до 95%) с обдувом паром, использование трубчатых электрических нагревателей (ТЭНов) сопряжено с рядом системных проблем. Эти проблемы напрямую влияют на качество конечной продукции, операционные издержки и срок службы оборудования, требуя глубокого понимания физических процессов и применения специализированных инженерных решений.

Дестабилизация микроклимата камеры

• Распад тумана и резкое падение влажности при нагреве ТЭНа. При активации ТЭНа микродисперсный туман, необходимый для оптимальной расстойки, быстро рассеивается. Тепловой элемент нагревает окружающий воздух, что приводит к испарению мельчайших капель воды и их преобразованию в перегретый пар. Это вызывает моментальное снижение относительной влажности с целевых 85-95% до 62-65%, что критично для тестовых заготовок, поскольку приводит к пересушиванию поверхности, образованию корки и ухудшению структуры готового изделия. Подобные флуктуации влажности могут увеличить процент брака в производстве на 10-15% и более, напрямую влияя на рентабельность.
• Неоднородность увлажнения и температурного поля. Локальный нагрев от ТЭНа создает зоны с повышенной температурой и пониженной влажностью. Это приводит к неравномерной расстойке: часть продукта может пересыхать, тогда как другая останется недоувлажненной или недогретой. Такая неоднородность снижает предсказуемость процесса и стабильность качества продукции, требуя более длительной доводки или ручной сортировки. Потери из-за неравномерности могут достигать 5-8% от партии.
• Сложность поддержания стабильных параметров микроклимата. Динамический характер взаимодействия нагрева и увлажнения усложняет автоматическое регулирование. Включение ТЭНа нарушает баланс, требуя компенсации со стороны систем увлажнения (например, ультразвуковых увлажнителей). Без прецизионной синхронизации и обратной связи, достижение и поддержание стабильного микроклимата становится нетривиальной задачей, приводящей к постоянным отклонениям от технологических карт.

Ускоренный износ и риски оборудования

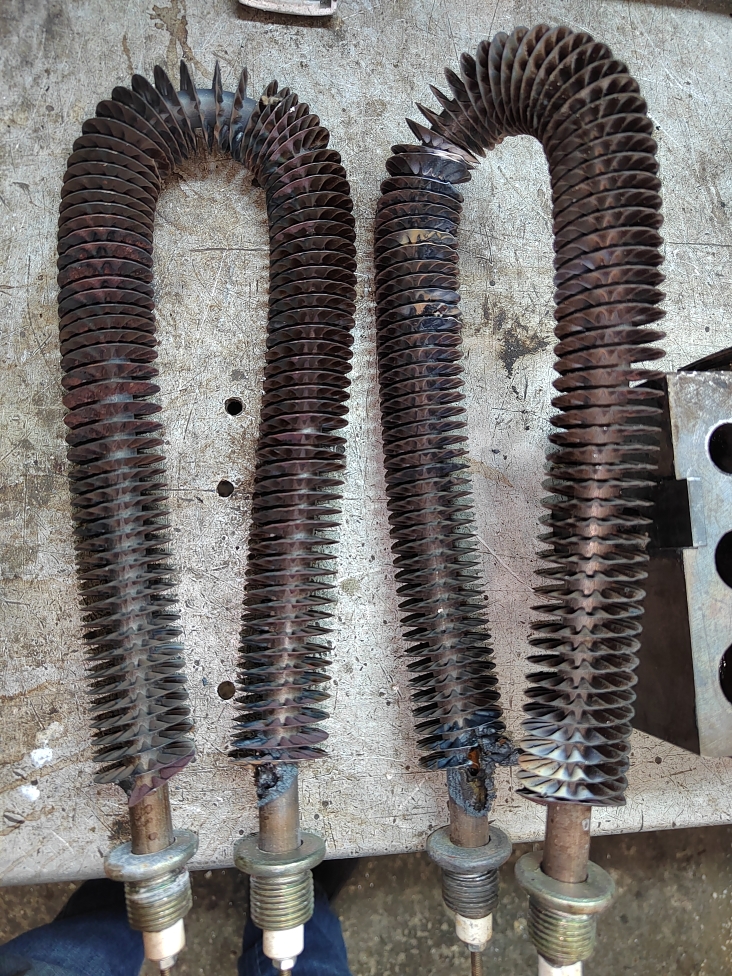

• Ускоренный износ ТЭНа из-за высокой влажности пара и коррозионных процессов. Постоянное воздействие пара с влажностью до 95% является агрессивной средой для стандартных материалов ТЭНов. Если оболочка ТЭНа выполнена из обычной нержавеющей стали без специального антикоррозионного покрытия, процесс коррозии значительно ускоряется. Это приводит к преждевременному выходу элемента из строя, сокращению межремонтного интервала и незапланированным простоям оборудования. Средний срок службы стандартного ТЭНа в таких условиях может сократиться в 2-3 раза, с 5-7 лет до 1.5-2.5 лет.
• Перегрев и нарушение температурного режима ТЭНа. В условиях высокой влажности и плотного пара коэффициент теплоотдачи от поверхности ТЭНа к окружающей среде может изменяться. Некорректный расчет мощности или отсутствие адаптивного контроля могут привести к перегреву спирали нагревателя и деградации изоляционного материала, особенно если ТЭН предназначен для более сухих условий. Это не только снижает эффективность нагрева, но и повышает риск аварийного отключения или полного выхода из строя.
• Возможность конденсации влаги на ТЭНе и электрических частях. Сочетание горячей поверхности ТЭНа и насыщенного пара создает идеальные условия для конденсации влаги. Капли воды могут образовываться на корпусе ТЭНа и, что критически опасно, проникать в его электрические части или на элементы управляющей автоматики. Это влечет за собой риск коротких замыканий, поражения электрическим током для персонала, а также дальнейшее ускорение коррозии электрических контактов и компонентов, сокращая общий срок службы оборудования и повышая угрозу безопасности.

Проблемы с эффективностью и безопасностью

• Проблемы с циркуляцией воздуха. При высокой влажности без достаточного принудительного перемешивания или циркуляции воздуха могут образовываться застойные зоны. Это усугубляет неоднородность температуры и влажности, ухудшая процесс расстойки. Если обдув паром направлен непосредственно на ТЭН, это может снижать эффективность нагрева, вызывать локальное переохлаждение поверхности ТЭНа или, напротив, способствовать его перегреву за счет изменения конвективного теплообмена.

Ключевые понятия и терминология

ТЭН (Трубчатый Электрический Нагреватель)

Устройство для нагрева жидких или газообразных сред за счет прохождения электрического тока по резистивному элементу внутри металлической оболочки.

Расстоечная камера

Специализированная камера с контролируемыми параметрами температуры и влажности, используемая в хлебопекарной промышленности для ферментации тестовых заготовок перед выпечкой.

Incoloy 800 (Инколой 800)

Высокотемпературный никель-железо-хромовый сплав, отличающийся высокой коррозионной стойкостью и устойчивостью к окислению в агрессивных средах, включая влажный пар.

Коэффициент теплоотдачи

Величина, характеризующая интенсивность теплообмена между поверхностью тела (например, ТЭНа) и окружающей средой (воздухом, паром) путем конвекции и теплопроводности.

Коррозия

Физико-химический процесс разрушения металлов под воздействием окружающей среды, особенно агрессивной (например, влажного пара, конденсата).

Конденсация влаги

Процесс перехода водяного пара из газообразного состояния в жидкое при контакте с поверхностью, температура которой ниже точки росы.

Ультразвуковой увлажнитель

Устройство, создающее мелкодисперсный туман путем вибрации ультразвуковых мембран, обеспечивая холодное увлажнение без значительного повышения температуры.

ПИД-регулятор (Пропорционально-интегрально-дифференциальный регулятор)

Контроллер с обратной связью, используемый в системах автоматизации для поддержания заданного значения параметра путем вычисления и коррекции ошибки между измеренным и желаемым значением.

Сравнительный анализ подходов к минимизации рисков при эксплуатации ТЭНов в расстоечных камерах

Выбор стратегии управления рисками для систем нагрева в высоко влажных средах напрямую влияет на общую стоимость владения (TCO), качество продукции и эксплуатационную надежность. Ниже представлена сравнительная таблица двух основных подходов:

Понимание фундаментальных рисков и стратегический выбор подхода являются лишь первым шагом. Для полноценной реализации потенциала повышения эффективности и надежности требуется детальное планирование, внедрение и интеграция специализированных решений, о которых пойдет речь во второй части.

Интеграция и оптимизация систем нагрева и увлажнения в промышленных камерах: От проектирования до эксплуатации

После оценки критических рисков и стратегического выбора подхода, ключевым этапом становится практическая реализация комплекса мер по повышению стабильности и эффективности работы расстоечных камер. Этот процесс охватывает не только подбор компонентов, но и глубокую интеграцию систем мониторинга, управления и предиктивного обслуживания.

Пошаговая реализация стратегии повышения надежности

1. Фаза 1: Аудит и проектирование (Спринт 1-2)
   • Анализ текущей системы: Детальное обследование существующих расстоечных камер, оценка их теплоизоляционных свойств, текущего состояния ТЭНов, систем увлажнения и вентиляции. Определение зон с неоднородностью температуры и влажности.
   • Выбор материалов ТЭНов: Принятие решения об использовании специализированных материалов. Для высоко влажных сред с парами, оптимальным выбором являются сплавы типа Incoloy 800 (никель-железо-хромовый сплав), которые демонстрируют превосходную коррозионную стойкость и устойчивость к точечной коррозии, значительно продлевая срок службы элементов. Альтернативы: нержавеющая сталь марки AISI 316L с электрохимической полировкой для повышенной стойкости.
   • Оптимизация размещения ТЭНов: Разработка схемы расположения ТЭНов, исключающей прямой контакт с потоками пара и минимизирующей локальный перегрев. Возможно использование защитных кожухов или перегородок из коррозионностойких материалов. Важно обеспечить равномерное распределение тепла и возможность эффективного отвода конденсата.
   • Выбор системы увлажнения: Предпочтение ультразвуковым увлажнителям, которые создают «холодный» туман, минимально влияющий на температуру воздуха, в отличие от парогенераторов, которые могут усугублять проблему распада тумана при контакте с горячим ТЭНом.
2. Фаза 2: Внедрение и монтаж (Спринт 3-4)
   • Монтаж ТЭНов: Установка выбранных ТЭНов согласно разработанной схеме, с соблюдением требований к герметизации и электрической безопасности.
   • Интеграция датчиков: Установка прецизионных датчиков температуры и влажности (точность ±0.5°C, ±2% относительной влажности) в различных точках камеры для обеспечения полного контроля микроклимата. Рекомендуется использовать дублирующие датчики для повышения надежности.
   • Установка систем циркуляции: Монтаж вентиляторов и направляющих потока для обеспечения равномерного перемешивания воздуха и пара, исключения застойных зон. Важно, чтобы вентиляторы были рассчитаны на работу во влажной и теплой среде.
3. Фаза 3: Настройка и автоматизация (Спринт 5-6)
   • Настройка ПИД-регуляторов: Калибровка ПИД-регуляторов для ТЭНов и увлажнителей, обеспечивающая плавное и точное поддержание заданных параметров. Целью является минимизация «раскачки» системы и быстрый выход на режим.
   • Интеграция с SCADA/MES: Подключение системы управления микроклиматом к общей системе SCADA (Supervisory Control And Data Acquisition) или MES (Manufacturing Execution System) предприятия. Это позволяет операторам и технологам отслеживать параметры в реальном времени, вести логирование данных и удаленно управлять процессами.
   • Разработка алгоритмов компенсации: Внедрение алгоритмов, которые автоматически корректируют мощность ТЭНов и интенсивность увлажнения в ответ на изменения внешних условий или при включении/выключении оборудования. Например, при включении ТЭНа система увлажнения должна временно увеличивать производительность.
4. Фаза 4: Мониторинг и оптимизация (Постоянный процесс)
   • Предиктивное обслуживание: Использование данных от датчиков для предиктивного анализа состояния ТЭНов. Мониторинг изменений сопротивления, потребляемой мощности, локальных температурных аномалий может сигнализировать о начале деградации элемента до его полного отказа.
   • Анализ данных и отчетность: Регулярный анализ собранных данных для выявления паттернов, узких мест и возможностей для дальнейшей оптимизации. Генерация отчетов по стабильности параметров, энергопотреблению и качеству продукции.
   • Обучение персонала: Проведение регулярного обучения персонала по эксплуатации новых систем, работе с автоматизированными интерфейсами и мерам безопасности.

Кейсы внедрения и ожидаемый экономический эффект

Кейс 1: Малое предприятие (SMB) – Автоматизированная пекарня

Исходная ситуация: Небольшая пекарня с тремя расстоечными камерами, использующая стандартные ТЭНы. Частый брак теста (до 10%), периодическая замена ТЭНов (раз в 2 года), ручная регулировка влажности, требующая постоянного внимания. Затраты на электроэнергию относительно высокие из-за неоптимальных режимов.

Внедренное решение: Замена стандартных ТЭНов на аналоги из AISI 316L с электрохимической полировкой (более бюджетная альтернатива Incoloy 800), установка двух дополнительных датчиков влажности и температуры в каждой камере, интеграция с ПИД-регуляторами на базе микроконтроллера. Разработка простого ПО для мониторинга через локальную сеть.

Результаты и экономический эффект:

• Снижение процента брака теста с 10% до 2-3%.
  (Экономия: до 7% от выручки с каждой партии)
• Увеличение срока службы ТЭНов до 4-5 лет.
  (Снижение CAPEX на замену в 2 раза)
• Сокращение энергопотребления на 10-15% за счет оптимизации работы ТЭНов и увлажнителей.
  (Снижение OPEX на 10-15%)
• ROI: ~18-24 месяца за счет снижения брака и затрат на обслуживание.

Кейс 2: Крупное производственное объединение – Хлебозавод полного цикла

Исходная ситуация: Крупный хлебозавод с десятками расстоечных камер и централизованной системой управления. Столкнулся с проблемой неравномерности расстойки, которая приводила к потере 3-5% продукции при масштабе производства и высоким затратам на обслуживание из-за коррозии. Старые ТЭНы из обычной нержавеющей стали.

Внедренное решение: Полная замена ТЭНов на Incoloy 800 с оптимизированным расположением, установка многоточечных датчиков температуры и влажности, интеграция с существующей SCADA-системой с модулем предиктивного анализа. Разработка комплексных алгоритмов динамического регулирования, учитывающих загрузку камер и внешние факторы. Установка систем принудительной циркуляции воздуха.

Результаты и экономический эффект:

• Снижение процента брака продукции с 3-5% до менее 1%.
  (Значительное увеличение прибыли при высоких объемах)
• Увеличение срока службы ТЭНов на 150-200% (с 2.5 до 6-7 лет).
  (Оптимизация CAPEX и OPEX, снижение простоев)
• Улучшение стабильности и однородности продукта, что повысило репутацию бренда и лояльность потребителей.
  (Неизмеримый, но важный маркетинговый эффект)
• ROI: ~24-36 месяцев, с учетом масштаба и сложности интеграции.

Кейс 3: Высокорегулируемое производство – Специализированная выпечка для HoReCa

Исходная ситуация: Предприятие, выпускающее уникальные хлебобулочные изделия для сегмента HoReCa (Hotel, Restaurant, Cafe), где качество и стабильность продукта являются определяющими. Жёсткие требования к технологическому контролю и документации. Проблемы с мелкосерийным браком и трудности с валидацией процессов из-за нестабильных параметров.

Внедренное решение: Внедрение ТЭНов из Incoloy 800 с высокоточными датчиками (калибровка раз в 6 месяцев), полностью автоматизированная система климат-контроля с дублирующими сенсорами и системой оповещений. Каждый процесс расстойки логируется с подробными параметрами, включая графики температуры и влажности, с привязкой к партии продукции. Регулярные аудиты системы.

Результаты и экономический эффект:

• Полное устранение брака, связанного с расстойкой, и обеспечение 100% повторяемости процесса.
  (Безупречное качество продукта, укрепление позиций на рынке HoReCa)
• Полная прослеживаемость и валидация каждого производственного цикла.
  (Соответствие регуляторным требованиям, повышение доверия клиентов)
• Снижение затрат на незапланированное обслуживание до минимума.
• ROI: Быстрый, но больше ориентирован на поддержание репутации и стандартов качества, нежели на прямую экономию.

Метрики эффективности и ROI

Для оценки эффективности внедренных решений используются следующие ключевые показатели:

• Процент брака продукции: Снижение количества несоответствующей продукции, измеряемое как процент от общего объема выпуска.
• Средний срок службы ТЭНов: Увеличение интервала между заменами нагревательных элементов.
• Частота незапланированных простоев: Сокращение времени, когда оборудование не функционирует из-за поломок ТЭНов или систем контроля.
• Энергопотребление: Мониторинг снижения затрат на электроэнергию за счет оптимизации режимов нагрева и увлажнения.
• Стабильность микроклимата: Отклонение фактических параметров (температуры, влажности) от целевых значений. Измеряется среднеквадратичным отклонением.

Формула расчета ROI:

ROI = ((Годовая экономия + Дополнительная прибыль от качества) - Инвестиции) / Инвестиции * 100%

• Годовая экономия включает снижение затрат на замену ТЭНов, ремонт, энергопотребление.
• Дополнительная прибыль от качества рассчитывается как стоимость продукции, которая ранее была бы браком, а теперь реализуется, а также потенциальный прирост выручки от повышения лояльности клиентов и расширения рынков.

Чек-лист по выбору и установке ТЭНов для влажных сред

1. ☑ Выбор материала оболочки ТЭНа: Incoloy 800 или высоколегированная нержавеющая сталь (AISI 316L) с учетом агрессивности среды.
2. ☑ Расчет мощности и конфигурации: Соответствие тепловой нагрузке камеры, равномерное распределение тепла.
3. ☑ Позиционирование ТЭНов: Исключение прямого контакта с интенсивными потоками пара, установка защитных кожухов при необходимости.
4. ☑ Интеграция датчиков: Установка нескольких калиброванных датчиков температуры и влажности в ключевых точках камеры.
5. ☑ Система управления: Использование ПИД-регуляторов с возможностью адаптивной настройки и интеграцией с SCADA/MES.
6. ☑ Система увлажнения: Приоритет ультразвуковым увлажнителям для «холодного» тумана, синхронизация их работы с ТЭНами.
7. ☑ Циркуляция воздуха: Обеспечение принудительной и равномерной циркуляции для исключения застойных зон.
8. ☑ Конденсатоотвод: Продуманная система отвода конденсата для защиты электрических частей.
9. ☑ Электрическая безопасность: Наличие защиты от короткого замыкания, УЗО (Устройство защитного отключения), надлежащая герметизация контактов.
10. ☑ Документация и обучение: Создание рабочих инструкций, программ обучения для персонала и регламентов обслуживания.
