Идеальный фланцевый тэн для бойлера: ваш путь к теплу!

Что такое фланцевый ТЭН и почему он важен для вашего бойлера

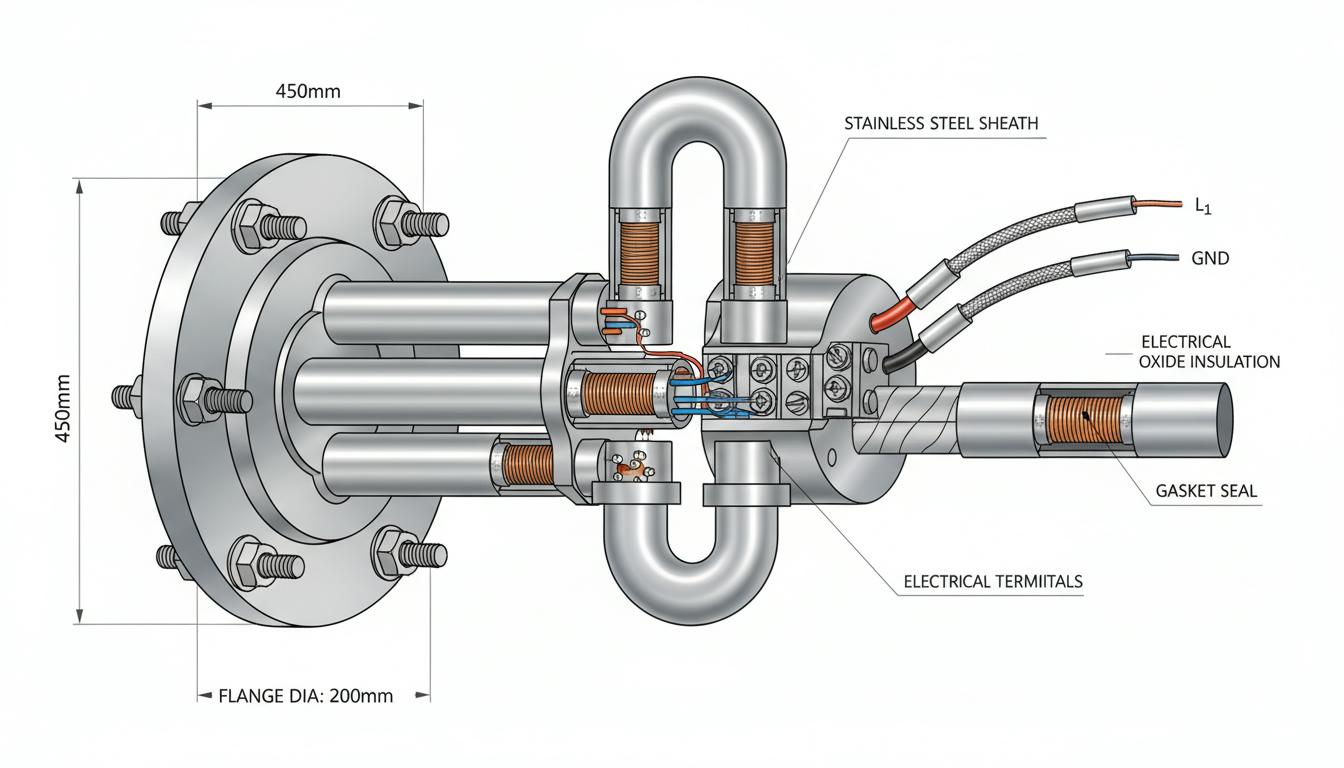

Фланцевый ТЭН представляет собой нагревательный элемент, который оснащён фланцем для надёжного крепления к водонагревателю. Фланец — это металлическое основание с отверстиями для болтов или резьбой, обеспечивающее герметичное соединение между ТЭНом и баком бойлера. Эта конструкция предлагает множество преимуществ, включая повышенную надёжность соединения, полную герметичность и простоту монтажа и демонтажа, что особенно важно при ремонте или техническом обслуживании.

Основные типы фланцев и их характеристики

Фланцы для ТЭНов различаются по форме, размеру и предназначению. Правильный выбор типа фланца критичен для обеспечения надёжной работы системы водоснабжения.

• Прижимной круглый фланец — самый распространённый вариант для бытовых ТЭНов. Диаметр варьируется от 48 до 172 миллиметров. Примером может служить фланец диаметром 48 миллиметров для бойлеров Thermex, изготовленный из меди с типом RF и мощностью 1500 ватт.
• Прижимной овальный фланец типа RF имеет диаметр около 64 миллиметров и часто используется в компактных моделях водонагревателей, таких как бойлеры Thermex серии ERH и ESH.
• Фланец под сухой ТЭН — специализированное решение диаметром 165 миллиметров, применяемое в устройствах производства Electrolux, Gorenje и Fagor. Материалом служит нержавеющая сталь.
• Резьбовые фланцы часто имеют шестигранную форму и подходят для водяных и масляных блок-ТЭНов. Основные типы резьбы — G 1½ и G 1¼.
• Стальные фланцы повышенной надёжности предназначены для погружных битумных нагревателей и должны выдерживать высокие температуры и давление.

Ключевые параметры при выборе фланцевого ТЭНа

При подборе фланцевого ТЭНа для бойлера следует обратить внимание на несколько основных параметров:

• Диаметр фланца: Стандартные размеры начинаются с 48 миллиметров для компактных моделей и доходят до 172 миллиметров для крупных систем.
• Мощность ТЭНа: Мощность варьируется от 700 ватт до 12 киловатт. Для небольших бойлеров обычно подходят ТЭНы мощностью 1300–1500 ватт.
• Материал изготовления: Медные ТЭНы дешевле, но более подвержены коррозии, в то время как нержавеющая сталь более долговечна.
• Тип контактов: Это может быть хомутовой разъём или клеммы, выбор зависит от электрической системы бойлера.
• Напряжение: Обычно 230 вольт для бытовых моделей и 380 вольт для промышленных систем.
• Длина ТЭНа: Длина стандартно составляет 260–480 миллиметров для погружных элементов.

Мокрые и сухие ТЭНы: различия и преимущества

Основные типы конструкций фланцевых ТЭНов различаются по взаимодействию с нагреваемой водой.

• Мокрые (погружные) ТЭНы: Непосредственно контактируют с водой, имеют Г-образную форму и обычно стоят дешевле, но подвержены коррозии и образованию накипи.
• Сухие ТЭНы: Размещены в колбе и не контактируют с водой, что предотвращает накипь и коррозию, но они дороже и сложнее в установке.

Практические примеры популярных фланцевых ТЭНов

На российском рынке доступны различные модели фланцевых ТЭНов.

Прокладки и уплотнения: критически важные компоненты

Качество уплотнительных прокладок оказывает материальное влияние на долговечность и надёжность работы вашего фланцевого ТЭНа. В комплекте с оригинальными ТЭНами обычно поставляются прокладки различных размеров, которые должны соответствовать вашей системе.

Часто игнорируют необходимость подбора уплотнений, но это критически важно для обеспечения герметичности ваших соединений.

Материалы изготовления и их свойства

Выбор материала ТЭНа существенно влияет на его долговечность и производительность. Наиболее распространённые материалы:

• Нержавеющая сталь: Обеспечивает отличную коррозионную стойкость и долговечность.
• Медь: Отличная теплопроводность и невысокая стоимость, но более подвержена коррозии.
• Латунь: Используется из-за комбинированных свойств меди и цинка в некоторых специализированных применениях.
• Титан: Уникальная коррозионная стойкость, но имеет высокую стоимость.

Расчет необходимой мощности для вашего бойлера

Корректный расчёт мощности ТЭНа — критический аспект для эффективной работы системы. Существует важное правило: мощность ТЭНа не должна превышать 75 процентов от максимальной теплоотдачи котла.

Для определения необходимой мощности следуйте таким шагам: определите объем бойлера в литрах, рассчитайте максимальную теплоотдачу котла в ватах и помните, что 1 киловатт мощности обогревает 50–70 литров воды в час при температурном перепаде 30 градусов Цельсия.

Например, для бойлера объёмом 100 литров с максимальной теплоотдачей 3000 ватт целесообразная мощность ТЭНа — не более 2250 ватт.

Совместимость с популярными моделями бойлеров

При выборе фланцевого ТЭНа важно удостовериться в его совместимости с конкретной моделью бойлера. Разные диаметры фланцов подходят для разных моделей:

• 48 мм — совместим с Thermex ER50H–ER150H и некоторыми моделями Ariston.
• 64 мм подходит для горизонтальных бойлеров Thermex.
• 92 мм используется в Thermex Sprint и других серийных аппаратах.
• 165–172 мм предназначены для крупных систем Ariston и Electrolux.

Перед покупкой обязательно проверьте артикул вашего текущего ТЭНа.

Советы по выбору идеального ТЭНа для вашей ситуации

При выборе фланцевого ТЭНа учтите несколько рекомендаций. Для компактных квартир подойдут модели с фланцем диаметром 48 мм и мощностью 1300–1500 ватт. Для средней семьи — диаметр 64–92 мм и мощность 1500–2200 ватт. В промышленных объектах более целесообразно использовать блочные ТЭНы.

Установка и обслуживание

Для успешной установки фланцевого ТЭНа понадобятся стандартные инструменты, такие как гаечные ключи и уплотнительные прокладки. Перед монтажом убедитесь, что вода в системе сливается, и используйте правильные прокладки. Периодическая проверка состояния ТЭНа необходима для его долговечной работы.

К каждому из этих аспектов важно подходить с пониманием, чтобы гарантировать долговечность и надёжность системы. Следующим шагом будет обсуждение дополнительных деталей, касающихся выбора и установки фланцевого ТЭНа, включая советы по обслуживанию и профилактике.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Выбор идеального ТЭНа по типу водоснабжения

При выборе фланцевого ТЭНа важно учитывать не только его характеристики, но и тип системы водоснабжения. Существует несколько систем, каждая из которых имеет свои особенности, требующие особого подхода к выбору оборудования.

Горячее водоснабжение

Для систем горячего водоснабжения целесообразно использовать ТЭНы с высокой мощностью и возможностью быстрой настройки температуры. Лучшим выбором могут стать сухие ТЭНы, которые позволяют избежать формирования накипи. Они обычно имеют высокую эффективность и долговечность, но требуют соблюдения правил установки и профилактического обслуживания.

Холодное водоснабжение

В системах холодного водоснабжения чаще используются мокрые ТЭНы, которые лучше справляются с задачами обогрева небольших объемов воды. При этом важно следить за состоянием нагревательных элементов, так как, в отличие от сухих, мокрые ТЭНы подвержены коррозии. Рекомендуется применять дополнительные фильтры для грубой очистки воды от механических примесей, что может продлить срок службы ТЭНа.

Нюансы установки фланцевого ТЭНа

Установка фланцевого ТЭНа требует внимательного подхода. Важно не только правильно выбрать модель, но и соблюдать некоторые нюансы процесса установки:

• Подготовка места установки: Убедитесь, что место, где будет установлен ТЭН, доступно для обслуживания и ремонта.
• Тщательная очистка: Перед установкой нового ТЭНа рекомендуется очистить фланец и прокладки от остатков старых уплотнений, чтобы избежать утечек.
• Правильная затяжка: Затягивать болты следует равномерно, чтобы предотвратить нарушения герметичности соединения.
• Проверка на утечки: После установки обязательно проведите проверку на наличие утечек, чтобы убедиться в правильной установке и хорошей герметичности.

Поддержание работоспособности фланцевого ТЭНа

Поддержание работоспособности вашего ТЭНа требует регулярного обслуживания и проверки:

• Регулярная проверка на наличие накипи: В зависимости от жесткости воды рекомендуется регулярно очищать ТЭНы от известковых отложений с помощью специализированных средств.
• Осмотр прокладок: Уплотнительные прокладки со временем могут терять свои свойства, поэтому необходимо периодически проверять их на предмет износа и при необходимости заменять.
• Проверка термостата: Убедитесь, что термостат работает правильно, так как это важный элемент для безопасности работы системы. Его неисправность может привести к перегреву и выходу ТЭНа из строя.

Проблемы и их решение

Иногда при работе с фланцевыми ТЭнами могут возникать различные проблемы. Ниже представлены основные из них и их решения:

Альтернативные решения и технологии

Существует множество альтернативных решений при выборе ТЭНа. Например, для установки в системах с повышенными требованиями по коррозионной стойкости можно рассмотреть использование ТЭНов из титана или специальных сплавов. Также инновационные технологии, такие как применения индукционных и магнитных нагревателей, набирают популярность благодаря высокой эффективности при минимальном воздействии на качество воды.

Следовательно, стремясь выбрать подходящий фланцевый ТЭН, следует учитывать не только традиционные варианты, но и современные технологии, способные обеспечить дополнительный комфорт и безопасность.
