Что такое резьбовой ТЭН: конструкция и принцип работы

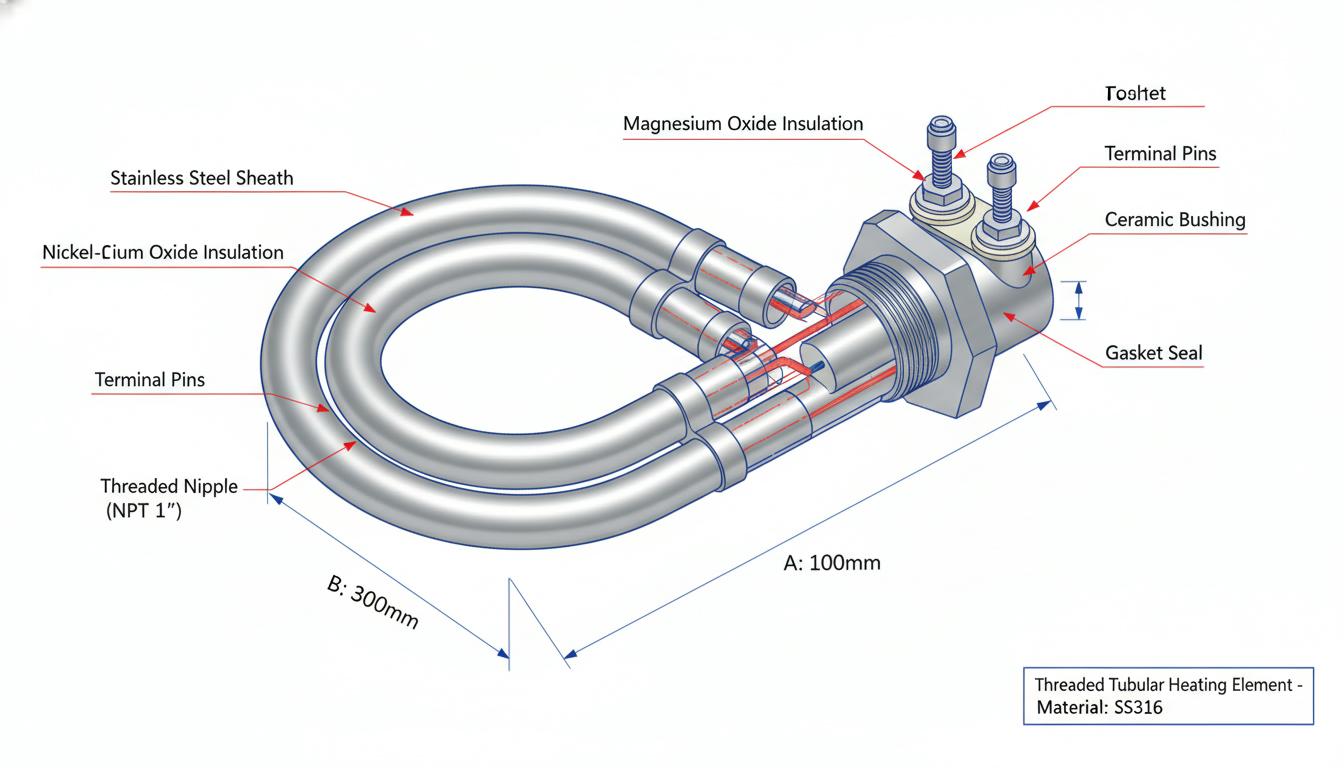

Резьбовой ТЭН представляет собой герметичную трубчатую конструкцию, в которой размещена спираль из нихромовой проволоки, обеспечивающая нагрев. Спираль изолирована периклазом (оксидом магния) или керамикой, что гарантирует безопасность и эффективный теплоотвод. Внешняя металлическая оболочка (из меди, нержавеющей стали, углеродистой стали или титана) отвечает за передачу тепла в окружающую среду. На одном конце устройства установлен резьбовой штуцер, позволяющий надежно ввинтить ТЭН в резервуар, бойлер или систему.

Принцип работы основан на эффекте Джоуля-Ленца: электрический ток, проходя через спираль с высоким сопротивлением, выделяет тепло. Формула P = I²R = U²/R описывает зависимость мощности от силы тока, сопротивления и напряжения. Тепло передается через наполнитель к оболочке и нагреваемой среде. Рабочая температура оболочки может достигать 450–800°C в зависимости от материала, что делает ТЭН подходящим для эксплуатации в агрессивных средах.

Ключевые компоненты резьбового ТЭНа:

• Нагревательная спираль из никель-хромового сплава (нихром Х20Н80) — устойчива к коррозии и высоким температурам.
• Изоляционный наполнитель (периклаз или керамика) — обеспечивает электроизоляцию и быстрый теплообмен.
• Металлический кожух — медь для воды (высокая теплопроводность), нержавейка для агрессивных жидкостей.
• Резьбовой штуцер — размеры от 42 мм (G1¼) до 1,5″, с местом под терморегулятор или магниевый анод.
• Холодная зона с контактным стержнем и шпильками — для надежного подключения.

Стандартные диаметры трубок варьируются от 6 до 32 мм, при этом часто используются размеры 8–18 мм. Длина активной части составляет от 30 мм до нескольких метров (популярные размеры — 280–600 мм), что позволяет адаптировать ТЭН под любые задачи.

Преимущества резьбового ТЭНа: почему он идеален

Резьбовой ТЭН выделяется среди аналогичных устройств благодаря оптимальному балансу цены, надежности и производительности. Он используется в 70–80% нагревательных систем благодаря множеству достоинств:

• Высокая эффективность: КПД близок к 100%, электрическая энергия полностью преобразуется в тепло. Быстрый нагрев больших объемов жидкости за считанные минуты.
• Долговечность: Срок службы составляет 10–15 лет, что в два раза больше по сравнению с «мокрыми» ТЭНами. Коррозионностойкие материалы и защита от накипи магниевым анодом продлевают эксплуатацию.
• Безопасность: Герметичная конструкция исключает контакт с токоведущими элементами, возможность включения терморегулятора предотвращает перегрев.
• Компактность и простота монтажа: Ввинтить в резьбу можно без сварки, что удобно для замены. Удельная мощность ТЭНа оптимизирована (до 20 Вт/см² для воды, до 50 Вт/см² для высокомощных применений).
• Экономия энергии: Регулировка мощности и автоматизация помогают снизить расходы на электроэнергию. Окупаемость системы достигается за 1–2 сезона в отопительных системах.
• Универсальность: Возможность работы при напряжениях от 12 до 600 В (стандарт 220/380 В), мощность — от 100 Вт до 30 кВт.

Сравнение типов резьбовых ТЭНов по теплоотдаче:

По стандарту ГОСТ 13268-88, резьбовые ТЭНы соответствуют строгим требованиям по надежности, что делает их идеальным выбором для различных применений.

Технические характеристики: таблица параметров

Резьбовые ТЭНы могут быть адаптированы под разные нужды. Следующие спецификации показывают ключевые параметры:

Примеры моделей включают ТЭН Ariston RDT 1,5 кВт (медь, 290 мм, резьба 42 мм), Termica ESH 2,0 кВт (резьба 1 1/2″, 230 В) и Блок ТЭНБ 9 кВт (резьба 1,5″, 450 мм погружение).

Удельная мощность по средам:

• Вода: 9 Вт/см²
• Масло/топливо: 2–5 Вт/см²
• Воздух: 2,2 Вт/см² до 450°C
• Агрессивные растворы: до 20 Вт/см² с нержавейкой

Сферы применения: от дома до производства

Резьбовой ТЭН успешно справляется с задачами, где требуется точное и быстрое тепло:

Бытовое использование:

• Бойлеры: резервный нагрев при авариях основного котла.
• Горячее водоснабжение и отопление: поддержание температуры в мини-бойлерах.
• Сушка и подогрев в мастерских.

Промышленность:

• Энергетика: подогрев теплоносителей и нефтепродуктов в котельных.
• Химическая и фармацевтическая отрасли: стерилизация, пастеризация, нагрев реактивов.
• Пищевая промышленность: нагрев напитков, масел, экструзия.
• Деревообработка: сушка древесины, термоформовка.
• Металлообработка: плавка, литье пластмасс, вулканизация в обувной промышленности.
• Производство: спайка упаковки, нагрев в прессах, аварийный нагрев помещений.

Специальные применения:

• Блоки ТЭН: несколько элементов на фланце/пластине для больших объемов (1–30 кВт), с термостатом, в агрессивных средах.
• Сухие ТЭНы: колба без контакта с жидкостью для химической и горячей воды.

В сфере отопления резьбовой ТЭН выполняет роль резервного источника для газовых и твердотопливных котлов, быстро выходя на рабочий режим и интегрируясь в автоматические системы управления.

Советы по выбору и установке идеального резьбового ТЭНа

При выборе резьбового ТЭНа важно учесть несколько ключевых моментов:

Критерии выбора:

1. Определите среду: медь для воды, нержавейка для агрессивной среды.
2. Рассчитайте необходимую мощность: 1–2 кВт на 10 л для бытовых нужд, для производства — в зависимости от объема и востребованного времени нагрева.
3. Учтите монтажные требования: размеры резьбы должны соответствовать резервуару, длина погружения должна быть оптимальной.
4. Подумайте об опциях: терморегулятор, анод для борьбы с накипью.
5. Проверьте соответствие стандартам (ГОСТ 13268-88), обеспечивающим надежность.

Пошаговая установка:

1. Отключите электричество и слейте жидкость из системы.
2. Проверьте резьбу, при необходимости нанесите уплотнитель (фум-лента или прокладка).
3. Ввинтите ТЭН с помощью ключа для шестигранника, избегая чрезмерного затягивания.
4. Подключите провода (220/380 В) и установите терморегулятор.
5. Заполните систему и протестируйте без нагрузки.
6. Установите магниевый анод для защиты от накипи.

Меры безопасности:

Избегайте ситуаций с сухим ходом, проводите чистку от накипи каждые 2–3 года. Для сухих ТЭНов этот процесс требуется реже. Оптимизация работы с автоматикой помогает предотвращать перегрев.

Резьбовой ТЭН представляет собой не только мощное решение для нагрева, но и пример надежного партнера для создания комфортных условий отопления. Чтобы понять, почему стоит заказать его именно сейчас и каков потенциал такого устройства, давайте рассмотрим детали этого процесса в следующей части статьи.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества использования резьбового ТЭНа в различных сферах

Резьбовые ТЭНы нашли свое применение в самых разных областях, начиная от бытового использования и заканчивая промышленными процессами. Их многофункциональность и надежность позволяют использовать эти устройства в условиях, требующих высокой степени эффективности и безопасности. Рассмотрим подробнее, в каких сферах резьбовые ТЭНы становятся незаменимыми помощниками.

Бытовое использование

• Системы горячего водоснабжения: Резьбовые ТЭНы идеально подходят для установки в бойлерах, обеспечивая наличие горячей воды для бытовых нужд.
• Системы отопления: Они могут использоваться в качестве резервного источника тепла, особенно в регионах с холодным климатом, где основное отопление может временно выйти из строя.
• Сушки и подогрева: Резьбовые ТЭНы подходят для сушки одежды, оборудования и выполнения различных работ на производстве, где необходимо поддерживать определенную температуру.

Промышленность

В промышленности резьбовые ТЭНы применяются в следующих областях:

• Энергетика: Эти устройства используются для подогрева теплоносителей, что критически важно для поддержания эффективной работы котельных и котлов на производственных мощностях.
• Пищевая промышленность: Резьбовые ТЭНы используются для обработки продуктов, требующих нагрева, например, в экструзии и стерилизации.
• Химическая и фармацевтическая отрасли: Нагрев реактивов, которые требуют точного контроля температуры, также может осуществляться с помощью резьбовых ТЭНов.

Специальные применения

Для специализированных процессов разработаны уникальные решения с использованием резьбовых ТЭНов:

• Блоки ТЭН: Комбинации из нескольких элементов, установленных на фланцах, обеспечивают нагрев больших объемов и могут работать в агрессивных средах, таких как щелочи и кислоты.
• Сухие ТЭНы: Эти устройства используются в ситуациях, когда необходимо избежать контакта с жидкостями, что особенно актуально в химической и биотехнологической промышленности.

Процесс установки резьбового ТЭНа: шаг за шагом

Правильная установка резьбового ТЭНа критически важна для обеспечения его эффективной работы и долговечности. Рассмотрим основные этапы установки:

1. Подготовка: Убедитесь, что электричество отключено, и резервуар или система очищены от жидкостей. Проверьте размеры резьбы и подготовьте уплотнитель.
2. Установка: Ввинтите ТЭН в предусмотренное для него место, следя за тем, чтобы он был правильно зафиксирован, но не перенапрягайте.
3. Подключение: Подключите электрические провода, руководствуясь схемой подключения, а также установите терморегулятор при необходимости.
4. Тестирование: После завершения установки и заполнения системы жидкостью проведите тестирование на отсутствие утечек и проверьте функциональность устройства без нагрузки.

Обслуживание и уход за резьбовым ТЭНом

Правильное обслуживание резьбового ТЭНа обеспечит его долгий срок службы и эффективность. Вот несколько рекомендаций по уходу:

• Регулярная проверка: Проводите регулярные проверки на наличие износа или повреждений. Это позволит своевременно предотвратить возможные поломки.
• Очистка: В зависимости от среды эксплуатации, чистите ТЭН от накипи. Для «мокрых» ТЭНов это следует делать каждые 2–3 года.
• Автоматика для безопасности: Используйте автоматизированные системы для контроля температуры и предотвращения перегрева устройства.

Интеграция резьбового ТЭНа в системы отопления и нагрева не только оптимизирует процессы, но и способствует экономии энергозатрат. Эти устройства становятся не просто инструментами, а надежными партнерами в создании комфортной температурной среды.
