Витковые нагреватели
Определение и конструкция витковых нагревателей

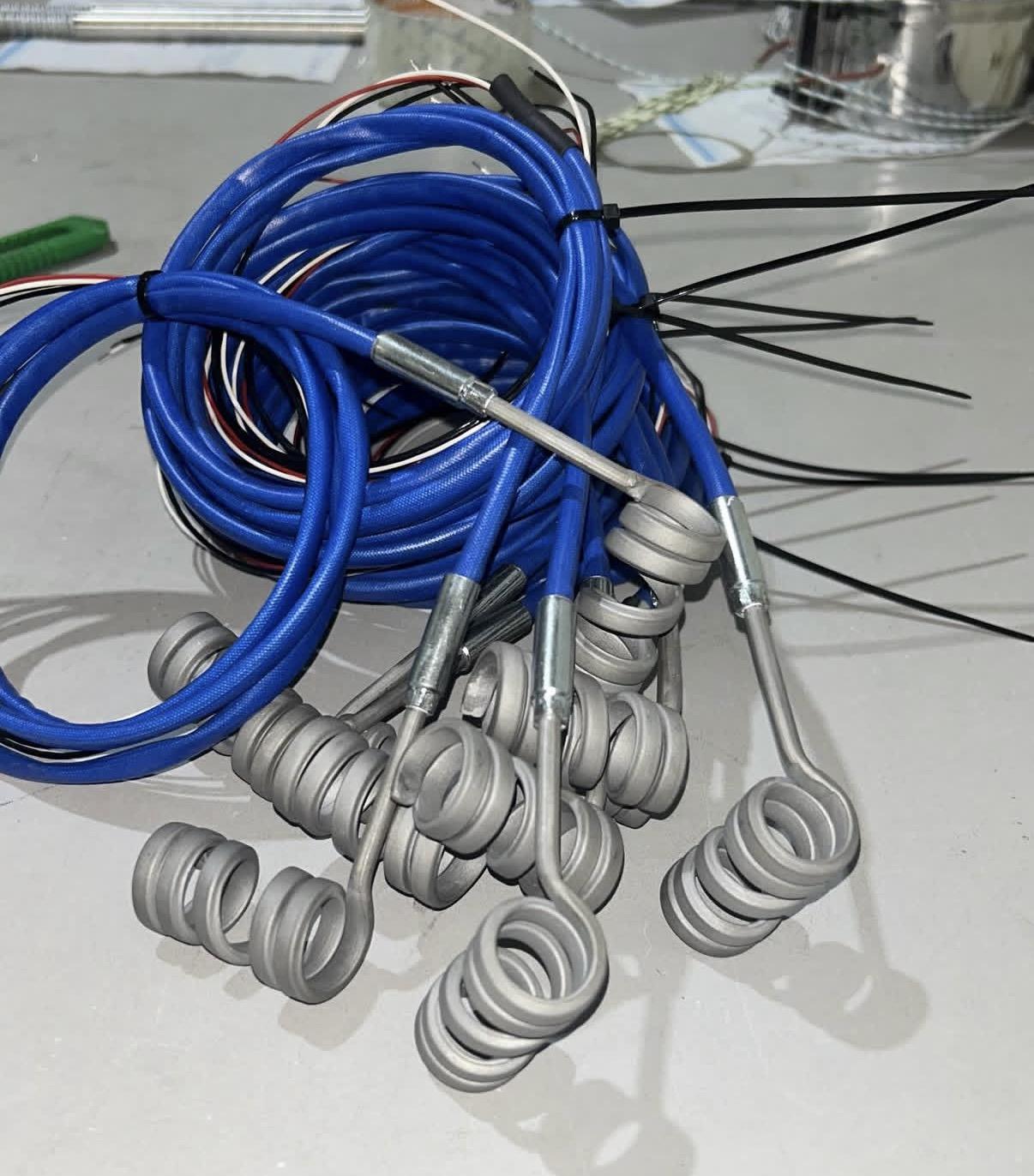

Витковые нагреватели (или спиральные нагреватели) представляют собой резистивные электрические элементы, содержащие нагревательную спираль, размещенную внутри фиксирующего корпуса или хомута. Основные компоненты конструкции включают:
- Нагревательный проводник: изготавливается из высоко резистивного материала, навитого в спираль.
- Изоляционный слой: например, миканит или слюда, который обеспечивает электрическую изоляцию и позволяет эффективно передавать тепло.
- Корпус: чаще всего металлический для обеспечения механической прочности и защиты.
- Выводы: для подключения к электропитанию, как правило, с термостойкой изоляцией.
Спиральная форма нагревателя обеспечивает равномерный и интенсивный нагрев с высокой плотностью мощности. Эта спираль может иметь различные поперечные сечения, включая круглое, квадратное и прямоугольное, в зависимости от нужд применения.
Основные технические характеристики
| Параметр | Характеристика |
|---|---|
| Поперечное сечение спирали | Круглое (3-4 мм), квадратное (от 3х3 мм), прямоугольное (например, 4х2 мм) |
| Напряжение питания | 220 В, 230 В, 380 В |
| Мощность | 100 Вт — 1500 Вт (в зависимости от длины и сечения) |
| Максимальная температура поверхности | до 700-750 °C |
| Длина развертки | 150 мм — 2000 мм и более |
| Типы выводов | Осевые, радиальные, тангенциальные |
| Дополнительное оснащение | Встроенные термопары типов J или K |
Принцип работы и особенности конструкции
Витковый нагреватель представляет собой длинный резистивный провод, свернутый в спираль, что способствует созданию компактного и равномерно нагревающегося элемента. Основные особенности конструкции включают:
- Высокая плотность выделяемой мощности: достигает до 6 Вт/см² и выше.
- Равномерный нагрев поверхности: обеспечивается плотной укладкой спирали.
- Гибкость в форме: нагреватель можно изгибать для соответствия контуру изделия с радиусом изгиба от 3 мм.
- Тип монтажа: может использоваться как поверхностный нагреватель или втулочный, фиксированный в пазах.
Некоторые витковые нагреватели могут иметь измененный шаг укладки спирали, что способствует снижению теплопотерь и улучшению теплоотдачи. Также предусмотрены защитные кожухи для долговременной работы в сложных условиях эксплуатации.
Области применения витковых нагревателей
Витковые нагреватели находят широкое применение в различных сферах промышленности, включая:
- Нагрев горячеканальных систем: равномерный прогрев сопел и пластиковых литников в литье пластмасс.
- Пресс-формы: поддержание стабильной температуры для улучшения качества изделий.
- Техника: упаковочные головки, сварочные планки и другие аппаратные узлы с локальным нагревом.
- Металлообработка: прогрев металлических заготовок для концентрированного нагрева в ограниченном пространстве.
- Электропромышленные установки: использование компактных и надежных элементов с высоким ресурсом.
Кроме того, для нагрева воздуха и косвенного нагрева жидкостей на производстве часто используются сухие ТЭНы. Спиральные же нагреватели предназначены для прямого нагрева поверхностей.
Производство и разновидности
Современные витковые нагреватели изготавливаются по индивидуальным заказам с учетом:
- формы и размеров нагреваемой поверхности;
- требуемой мощности и напряжения;
- необходимости встроенных датчиков температуры;
- условий эксплуатации (влажность, температура, агрессивная среда).
Изготавливаются множество моделей, включая типовые «RH» серии (например, RH17, RH32, RH38, RH42, RH45) с напряжением 230 В и мощностью от 700 Вт до 1400 Вт, которые хорошо подходят для горячеканальных систем.
Преимущества и особенности эксплуатации
Преимущества витковых нагревателей очевидны:
- Высокая тепловая мощность при компактных размерах.
- Равномерный нагрев благодаря спиральной конструкции.
- Гибкость монтажа с возможностью создания различных форм.
- Долгий срок службы благодаря качественным материалам и эффективной теплоизоляции.
- Возможность оснащения термопарами для надежного контроля температуры.
- Разнообразие изоляции и защитных кожухов для работы в сложных условиях.
Рекомендации по монтажу и эксплуатации
Монтаж витковых нагревателей может осуществляться как жестко на поверхности (путем пайки или фиксации), так и запрессовкой в пазы для повышения теплоотдачи. При этом важно учитывать:
- правильный подбор размеров и характеристик нагревателя;
- условия теплоотвода и теплозащиты;
- соблюдение норм электробезопасности.
Для надежной работы рекомендуется использовать термодатчики и контроллеры температуры, избегать перегрева и механических повреждений спирали.
Переходя к следующей части, мы рассмотрим более детально различные разновидности витковых нагревателей и их особенности в применении.
Разновидности витковых нагревателей
Витковые нагреватели могут отличаться по своему конструктивному исполнению и функциональности, что позволяет эффективно использовать их в различных областях. Основные категории и специфические модели включают:
- С подвижной спиралью: модели, у которых спираль может быть не зафиксирована жестко, что позволяет адаптироваться к изменяющимся условиям эксплуатации.
- Трубчатые витковые нагреватели: отличаются наличием трубки, в которую помещен нагревательный элемент, создавая дополнительную защиту и увеличивая срок службы.
- Модели для термообработки: разработаны для применения в технологиях термообработки, благодаря высокой температуре и способности поддерживать стабильную работу.
Каждая из разновидностей имеет свои уникальные характеристики, которые оптимизируют их использование в конкретных производственных условиях.
Классификация по конструктивным особенностям
| Тип нагревателя | Особенности |
|---|---|
| Спиральные | Обеспечивают равномерный нагрев, легко адаптируются к различным формам объектов. |
| Пластинчатые | Используются для специфических занятий, где требуется низкий профиль нагревательного устройства. |
| Картриджные | Идеальные для установки в ограниченных пространствах, часто применяются в производственных процессах. |
Материалы и технологии производства
При производстве витковых нагревателей широко используются различные материалы, которые и определяют их эксплуатационные характеристики и область применения. К основным материалам можно отнести:
- Нержавеющая сталь: обеспечивает защитные свойства и устойчивость к высокой температуре, что делает ее идеальной для промышленных условий.
- Медные сплавы: благодаря хорошей теплопроводности используются в нагревателях, требующих высокой эффективности передачу тепла.
- Керамика: может использоваться для изоляции, обеспечивая надежную защиту от перегрева.
Технологии производства также играют важную роль. Процесс навивки спирали, толщины изоляционных слоев и других элементов значительно влияют на конечные характеристики изделия.
Управление и контроль температуры
Контроль температуры в системах с витковыми нагревателями является критически важным для предотвращения перегрева и повышения безопасности. Для этого используют различные системы управления:
- Программируемые термостаты: позволяют задавать различные режимы работы в зависимости от требований процесса.
- Системы обратной связи: отслеживают текущую температуру и автоматически регулируют мощность в зависимости от нужд.
- Интерфейсы управления: обеспечивают удобный доступ к настройкам и мониторингу работы нагревателей.
Перспективы и новые разработки
Современные исследования и разработки в области витковых нагревателей направлены на улучшение их энергетической эффективности и уменьшение теплопотерь. Значительное внимание уделяется:
- Инновационным материалам: разработка новых легких и прочных сплавов, которые способны withstand более высокие температуры.
- Нанотехнологиям: для создания более эффективных изоляционных материалов, снижающих потери тепла.
- Адаптивным системам управления: позволяющим интеллектуально регулировать мощность в зависимости от условий эксплуатации и внешних факторов.
Таким образом, технологические достижения и современные решения открывают новые горизонты для применения витковых нагревателей в различных отраслях. В следующем разделе мы более детально останавливаемся на тестировании и стандартах качества, необходимых для обеспечения надежной эксплуатации этих нагревательных элементов.
