Блок ТЭН 6 кВт, G1-1/2 для отопительных котлов

Блочные электронагреватели 6 кВт G1-1/2: Стратегическая интеграция в системы отопления предприятий

Блочный трубчатый электронагреватель мощностью 6 кВт с присоединительной резьбой G1-1/2″ (диаметр 1,5 дюйма) представляет собой ключевой компонент для повышения автономности и надежности отопительных систем на базе твердотопливных котлов. Этот элемент, известный как ТЭНБ (трубчатый блочный электронагреватель), разработан для компенсации теплопотерь и поддержания стабильной температуры теплоносителя (воды или антифриза) в моменты выгорания основного топлива. Интеграция ТЭНБ на 6 кВт, состоящего из трех независимых ТЭНов по 2 кВт каждый, позволяет предприятиям, эксплуатирующим твердотопливное оборудование, обеспечить бесперебойное отопление без постоянного участия персонала в процессе дозагрузки топлива.

Производимые в России ведущими брендами, такими как Теплодар и Новотон, данные нагреватели соответствуют строгим государственным стандартам: ГОСТ 19108-81, регламентирующему общие технические условия для ТЭНов, и ГОСТ 6357-81, определяющему параметры трубной резьбы. Соответствие этим стандартам гарантирует не только совместимость и взаимозаменяемость, но и заявленный производителем срок службы, подкрепленный гарантией до 3 лет.

Ключевые понятия и терминология

Для эффективного взаимодействия с поставщиками и техническими специалистами, а также для принятия обоснованных решений, необходимо четкое понимание основных терминов:

• ТЭНБ (Трубчатый блочный электронагреватель): Комплект из нескольких трубчатых электронагревателей (ТЭН), смонтированных на одном резьбовом фланце для удобства установки и подключения.
• ТЭН (Трубчатый электронагреватель): Основной нагревательный элемент, преобразующий электрическую энергию в тепловую за счет прохождения тока через резистивную спираль, изолированную от металлической оболочки.
• G1-1/2″: Стандартная трубная резьба по ГОСТ 6357-81, используемая для присоединения ТЭНБ к корпусу котла. Обозначает наружный диаметр резьбы около 47,8 мм.
• Теплоноситель: Жидкость, циркулирующая в системе отопления и передающая тепло от нагревателя к отапливаемым помещениям (вода, специальные антифризы).
• Пульт управления ТЭНами: Внешнее устройство, включающее реле, контакторы и термостат, обеспечивающее автоматическое регулирование работы ТЭНБ для поддержания заданной температуры и защиты от перегрева.
• TCO (Total Cost of Ownership, Общая стоимость владения): Комплексный показатель, включающий не только первоначальную стоимость оборудования, но и все сопутствующие затраты на протяжении его жизненного цикла: монтаж, эксплуатацию, обслуживание, ремонт и утилизацию.
• ROI (Return on Investment, Окупаемость инвестиций): Финансовый показатель, характеризующий доходность или убыточность инвестиций. Для ТЭНБ это может быть экономия на топливе, снижение трудозатрат или предотвращение потерь от простоя системы.

Детальные технические характеристики и соответствие стандартам

Выбор ТЭНБ для промышленных и коммерческих объектов требует строгого соответствия техническим параметрам существующего оборудования и эксплуатационным условиям. Ниже представлена консолидированная таблица ключевых характеристик, основанная на российских стандартах и рыночных предложениях:

Расхождения в источниках по длине (285 мм у Теплодар, 381 мм у VseInstrumenti, 290 мм у нержавейки) и весу (от 1 кг для стали до 2.65 кг в упаковке) требуют уточнения при заказе под конкретную модель котла.

Материаловедение и конструкция: Влияние на надежность и TCO

Выбор материала и особенности конструкции ТЭНБ напрямую влияют на его долговечность, безопасность эксплуатации и общую стоимость владения для предприятия.

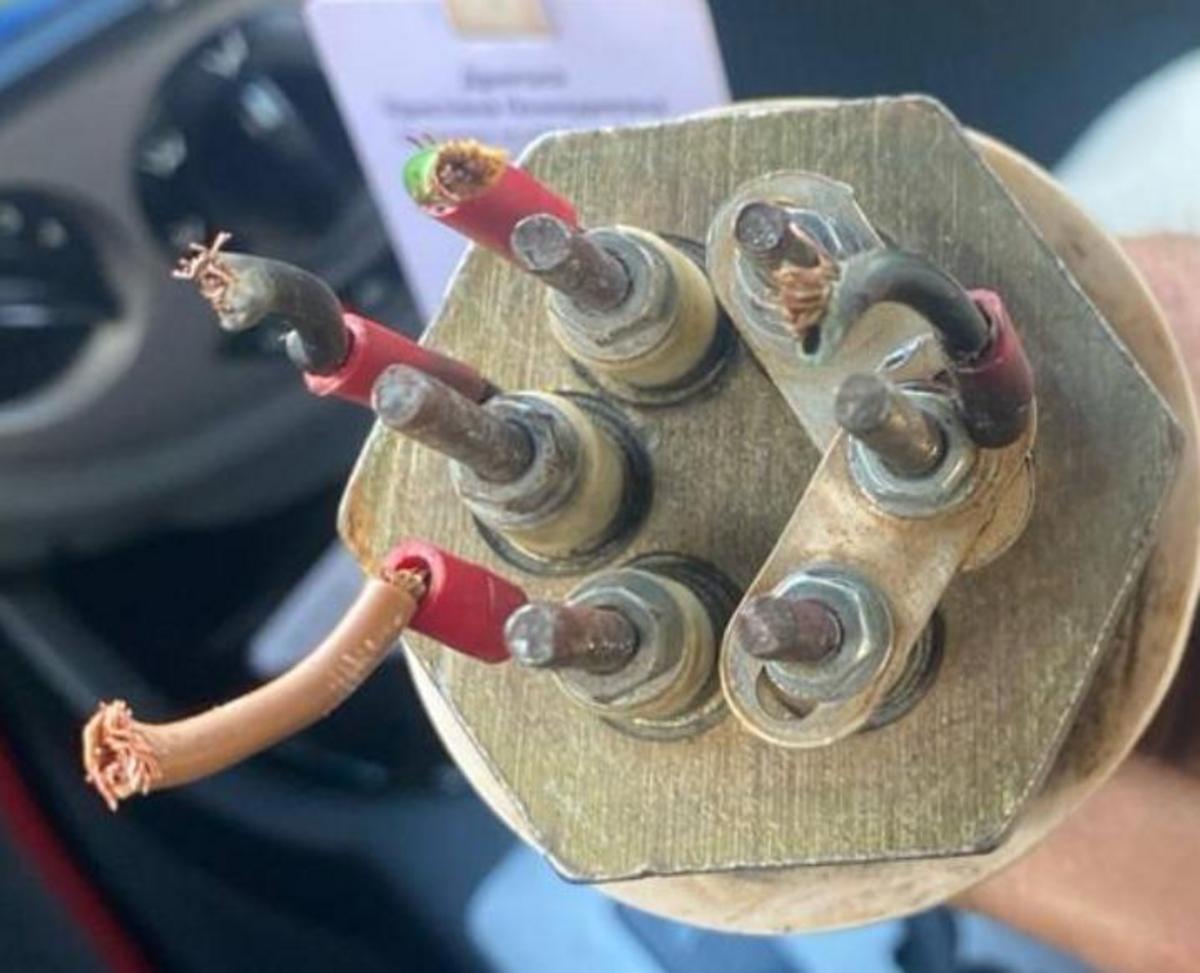

• Фланец: Представляет собой резьбовой элемент, как правило, из стали, с шестигранником для монтажа с помощью ключа. Важной особенностью является наличие центральной трубки (гильзы) диаметром 8 мм, предназначенной для установки термостата или датчика температуры. Это позволяет точно контролировать нагрев теплоносителя и интегрировать ТЭНБ в общую систему автоматизированного управления котлом (АСУ ТП).
• Нагревательные трубки ТЭНов: Герметично запрессованы во фланец. Внутри трубок находится резистивная спираль, изолированная от металлической оболочки диэлектриком (обычно периклазом – оксидом магния, что соответствует ГОСТ). Материал трубок является ключевым фактором:
  • Нержавеющая сталь (например, 20Х13, AISI 304): Обладает высокой устойчивостью к коррозии, особенно в средах с повышенной агрессивностью, таких как некоторые виды антифризов или химически обработанная вода. Не магнитится, что косвенно указывает на более высокое качество сплава. Выбор нержавеющей стали оправдан для систем, где требуется максимально долгий срок службы и минимизация рисков выхода из строя, снижая TCO за счет сокращения затрат на замену и обслуживание.
  • Углеродистая сталь: Более экономичный вариант. Однако подвержена коррозии в агрессивных средах, что значительно сокращает срок службы и увеличивает риски аварийных ситуаций. Подходит для систем, где в качестве теплоносителя используется специально подготовленная вода без химических добавок.
• Электрические контакты: Резьбовые выводы М4, предназначенные для подключения кабелей питания, обычно защищены пластиковым колпаком. Это предотвращает окисление контактов, короткие замыкания и повышает электробезопасность.
• Рабочая среда: ТЭНБ предназначен исключительно для нагрева жидкостей (вода, антифриз). Активная часть нагревательных элементов должна быть полностью погружена в теплоноситель. Эксплуатация «насухо» приводит к мгновенному перегреву и выходу из строя, что не покрывается гарантией и может повлечь за собой значительные финансовые потери. Конструкция является неразъемной и не предназначена для обслуживания или ремонта отдельных элементов.

Интеграция и совместимость: Оценка применимости для различных типов котлов

Эффективная интеграция блочного ТЭНа мощностью 6 кВт в существующую систему отопления требует точной оценки совместимости с типом и моделью котла. Основное назначение данного ТЭНБ — дополнение к твердотопливным отопительным котлам, однако существуют и другие сценарии применения.

Наиболее часто ТЭНБ 6 кВт G1-1/2″ используется в:

• Твердотопливных котлах с резьбовым отверстием G1-1/2″:
  • Линейка котлов Теплодар: Куппер Практик, Куппер Оптима (модели 8, 14, 20 кВт). Эти модели изначально спроектированы с учетом возможности установки дополнительного электронагревателя, что делает интеграцию максимально простой и быстрой.
  • Котлы брендов Зота, Партнер и аналоги, имеющие соответствующий присоединительный порт.
• Электрические котлы (в качестве резервного или основного элемента): Некоторые модели электрокотлов (например, OSO, ЭВАН) могут использовать аналогичные ТЭНБ, однако в данном случае рассматривается именно дополнительный нагревательный элемент для уже существующей твердотопливной системы.

Процесс установки в твердотопливный котел относительно прост и занимает от 15 до 30 минут квалифицированным специалистом. Он включает в себя:

1. Проверку наличия и состояния резьбового отверстия G1-1/2″ в корпусе котла.
2. Нанесение термостойкого герметика (или использование фум-ленты) на резьбу ТЭНБ для обеспечения герметичности соединения.
3. Вкручивание ТЭНБ в котел с помощью соответствующего ключа, без чрезмерного усилия.
4. Подключение электрических проводов к выводам ТЭНБ и далее к пульту управления или автоматике котла.

Правильная установка обеспечивает не только надежную работу, но и предотвращает утечки теплоносителя, что критично для безопасности и эффективности системы.

Сравнительный анализ решений: Экономическое обоснование выбора 6 кВт G1-1/2

Выбор оптимального блочного электронагревателя – это не только вопрос технических характеристик, но и стратегическое решение, влияющее на долгосрочные операционные расходы и надежность системы отопления. При сравнении ТЭНБ 6 кВт G1-1/2″ с альтернативными решениями важно учитывать не только первоначальную стоимость, но и общую стоимость владения (TCO), окупаемость инвестиций (ROI), а также риски и требования к обслуживанию.

Рекомендация для B2B-заказчиков: Для критически важных систем отопления или при использовании антифризов в качестве теплоносителя, инвестиции в ТЭНБ из нержавеющей стали оправданы с точки зрения снижения TCO и обеспечения максимальной надежности. Опыт поставщиков показывает 0 рекламаций на тысячи проданных единиц нержавеющих ТЭНБ. В то же время, блочные ТЭНы из углеродистой стали остаются бюджетным, но приемлемым вариантом для систем, работающих исключительно на воде, при условии регулярного контроля качества теплоносителя и готовности к более частой замене.

Понимание базовых характеристик и стратегических аспектов выбора ТЭНБ создает фундамент для эффективной работы. Однако истинная ценность проявляется в процессе грамотной реализации, эксплуатации и оптимизации, где внимание к деталям и соблюдение протоколов становятся критически важными факторами для долгосрочной производительности и экономической эффективности.

Продвинутая практика и внедрение: Архитектура, процессы и интеграции блочных ТЭНов

Переходя от выбора к практическому внедрению блочных ТЭНов, необходимо сосредоточиться на аспектах, которые обеспечивают не просто установку оборудования, но его бесшовную интеграцию в существующую инфраструктуру отопления с максимальной эффективностью и минимальными операционными рисками. Это включает в себя детальное планирование, пошаговую реализацию и непрерывную оптимизацию.

Пошаговая реализация проекта установки ТЭНБ: От планирования до запуска

Внедрение ТЭНБ 6 кВт G1-1/2″ следует рассматривать как мини-проект, требующий системного подхода, особенно на промышленных или коммерческих объектах. Ниже представлен чек-лист по этапам реализации:

1. Подготовительный этап:
   • Аудит системы: Проверка текущего состояния отопительного котла (твердотопливного), оценка наличия и состояния присоединительного отверстия G1-1/2″, анализ качества теплоносителя (состав, pH, наличие примесей).
   • Планирование отключения: Координация работ с производственным графиком для минимизации простоев. Полное отключение котла от всех коммуникаций (топливо, электричество) и слив теплоносителя из системы.
   • Инструментарий и материалы: Подготовка необходимого инструмента (ключ для фланца, динамометрический ключ для точного момента затяжки), термостойкого герметика для резьбовых соединений, СИЗ (средств индивидуальной защиты) для персонала.
   • Разработка схемы подключения: Уточнение требований к электросети (220 В или 380 В). Для 380 В обязательно использование схемы «звезда» для подключения трех ТЭНов по 2 кВт каждый. Разработка схемы заземления.
2. Этап монтажа:
   • Проверка посадочного места: Очистка резьбового отверстия в котле от загрязнений, проверка целостности резьбы.
   • Герметизация резьбы: Нанесение тонкого слоя термостойкого герметика или намотка ФУМ-ленты на резьбовую часть фланца ТЭНБ.
   • Установка ТЭНБ: Аккуратное вкручивание ТЭНБ в корпус котла. Затяжка ключом до рекомендованного момента (избегайте перетяжки, чтобы не повредить резьбу или фланец).
   • Электрическое подключение: Подсоединение силовых кабелей к выводам ТЭНБ согласно разработанной схеме. Установка защитного пластикового колпака на контакты.
   • Подключение к автоматике: Подключение ТЭНБ к специализированному пульту управления (термореле, контакторы, автоматические выключатели). Монтаж термостата в специальную гильзу ТЭНБ для контроля температуры теплоносителя.
   • Заземление: Обязательное подключение заземляющего проводника к корпусу ТЭНБ и котла.
3. Этап запуска и тестирования:
   • Заполнение системы: Наполнение системы отопления теплоносителем до рабочего уровня. Удаление воздуха из системы.
   • Проверка герметичности: Тщательный визуальный осмотр всех соединений на предмет утечек при рабочем давлении.
   • Первичный запуск: Включение ТЭНБ на минимальной мощности, постепенное увеличение до рабочей. Мониторинг температурных режимов, показаний давления.
   • Калибровка термостата: Настройка термостата на желаемые рабочие температуры и дельта-изменения.
   • Ведение документации: Фиксация даты установки, показаний, результатов тестирования, ФИО ответственных специалистов.
4. Этап обслуживания и мониторинга:
   • Регулярная промывка: Рекомендуется ежесезонная промывка системы отопления для удаления накипи и отложений, что продлевает срок службы ТЭНБ.
   • Контроль изоляции: Периодическая проверка состояния изоляции электрических контактов и кабелей.
   • Проверка анода: Если котел оснащен магниевым анодом, его состояние также следует проверять и заменять по мере необходимости.

Меры безопасности:

• Обязательное заземление всех электрических компонентов.
• Запрет эксплуатации ТЭНБ без теплоносителя в системе (исключение «сухого хода»).
• Контроль рабочего давления системы (не более 3 атм) и температуры теплоносителя (не выше 95°C).

Типичные ошибки: Неправильная схема подключения (ведет к перегоранию ТЭНов), отсутствие защитного колпака на контактах (вызывает окисление и короткие замыкания), игнорирование рекомендаций по герметизации резьбы.

Операционная эффективность и экономический эффект: Метрики и ROI

Интеграция ТЭНБ 6 кВт G1-1/2″ в твердотопливный котел дает ощутимые преимущества, которые могут быть выражены через измеримые метрики и расчеты ROI.

Ключевые преимущества и их метрики:

• Автономность и стабильность теплоснабжения:
  • Метрика: Время поддержания температуры без дозагрузки основного топлива. ТЭНБ 6 кВт способен поддерживать комфортную температуру (например, +20°C) в помещении площадью 60-100 м² в течение 6-10 часов в зависимости от степени теплоизоляции объекта.
  • Эффект: Снижение зависимости от персонала для круглосуточной загрузки топлива, особенно в ночное время или выходные. Повышение индекса непрерывности производства за счет гарантированного отопления.
• Продление срока службы котла:
  • Метрика: Снижение пиковых температурных нагрузок и частоты циклов «нагрев-остывание» основного теплообменника.
  • Эффект: Уменьшение термических деформаций, снижение износа металла, что может продлить срок службы котла на 15-20%.
• Экономия и ROI:
  • Метрика: Сопоставление стоимости докупки ТЭНБ с пультом управления (порядка 7000-13000 руб.) против приобретения и монтажа отдельного электрического котла (от 30000 руб. и выше).
  • Эффект: Значительная экономия капитальных затрат. При среднем потреблении электроэнергии (6 кВт * 8 часов/сутки * 30 дней = 1440 кВт*ч/месяц) и стоимости электроэнергии в 5 руб./кВт*ч, месячные расходы составят 7200 руб. Эта цифра сопоставима или ниже затрат на постоянную покупку дров/угля в небольших объемах, особенно вне отопительного сезона или в переходные периоды.
  • Расчет ROI (пример):


    ROI = (Экономия на топливе / труде + Предотвращенные потери от простоя — Стоимость ТЭНБ и установки) / Стоимость ТЭНБ и установки * 100%

    Предположим, ТЭНБ позволяет экономить 1000 руб. в месяц на топливе и 500 руб. на трудозатратах (ночная загрузка). Общая годовая экономия составит 18000 руб. При стоимости установки 10000 руб., ROI составит: (18000 — 10000) / 10000 * 100% = 80%. Окупаемость менее года.

• Простота и скорость установки:
  • Метрика: Время установки – 15-30 минут квалифицированным специалистом.
  • Эффект: Минимальные затраты на монтажные работы и короткий период простоя объекта.
• Надежность и гарантия:
  • Метрика: Гарантия 3 года от производителя. 0 рекламаций на тысячи проданных единиц (для ТЭНБ из нержавеющей стали).
  • Эффект: Низкие операционные риски, предсказуемые затраты на обслуживание и замену.

Управление рисками и обеспечение безопасности эксплуатации

Для минимизации рисков при эксплуатации ТЭНБ необходимо строго следовать рекомендациям и учитывать потенциальные проблемы:

• Риск коррозии: При использовании ТЭНБ из углеродистой стали в системах с антифризами или необработанной водой, риск коррозии существенно возрастает. Это может привести к пробою нагревательного элемента и утечке теплоносителя.
  • Снижение риска: Использование ТЭНБ из нержавеющей стали; регулярный анализ и обработка теплоносителя; своевременная замена ТЭНБ при первых признаках коррозии.
• Риск перегрева: Эксплуатация ТЭНБ без полного погружения в теплоноситель (т.н. «сухой ход») приводит к мгновенному перегреву и выходу из строя нагревательных элементов.
  • Снижение риска: Установка датчиков уровня теплоносителя с блокировкой работы ТЭНБ; регулярный контроль уровня теплоносителя; настройка автоматики на отключение при критическом падении уровня.
• Электрические риски: Неправильное подключение, отсутствие заземления, повреждение изоляции.
  • Снижение риска: Строгое соблюдение ПУЭ (Правил устройства электроустановок); квалифицированный электромонтаж; регулярная проверка состояния электропроводки и контактов; использование устройств защитного отключения (УЗО).
• Риск несоответствия: Использование дешевых аналогов, не соответствующих ГОСТам.
  • Снижение риска: Приобретение ТЭНБ только у проверенных поставщиков, имеющих сертификаты соответствия; внимательное изучение технических паспортов и гарантийных обязательств.

Кейсы внедрения: Адаптация ТЭНБ для различных сценариев B2B

Рассмотрим несколько типовых сценариев использования ТЭНБ 6 кВт G1-1/2″ на различных предприятиях:

1. Кейс 1: Малое сельскохозяйственное предприятие (SMB)
   • Задача: Обеспечить отопление небольшого фермерского склада (80 м²) с твердотопливным котлом «Теплодар Куппер Оптима 14», минимизировав трудозатраты на ночную загрузку дров.
   • Решение: Установка ТЭНБ 6 кВт G1-1/2″ из углеродистой стали (для водопроводной воды) с простым пультом управления, включающим термостат.
   • Результат: Котёл поддерживал заданную температуру в ночное время без участия оператора. Экономия на трудозатратах составила около 3000 руб./месяц. TCO осталось низким, так как вода в системе была подготовленной.
2. Кейс 2: Производственный цех (Enterprise)
   • Задача: Обеспечить стабильное отопление производственного цеха (150 м²), где установлен мощный твердотопливный котел, работающий на техническом антифризе. Необходима бесперебойность процесса.
   • Решение: Установка двух ТЭНБ 6 кВт G1-1/2″ из нержавеющей стали с подключением к единой автоматизированной системе управления котлом (АСУ ТП) с функциями удаленного мониторинга и сигнализации.
   • Результат: Полная автоматизация поддержания температуры. Устранение рисков простоя производства из-за охлаждения цеха при несвоевременной загрузке топлива. Высокая надежность благодаря нержавеющей стали в агрессивной среде. ROI достигается за счет предотвращения потерь от простоя и стабильности производственных циклов.
3. Кейс 3: Складской комплекс с сезонным отоплением
   • Задача: Отопление складского комплекса (100 м²) в межсезонье, когда использование твердого топлива нецелесообразно из-за низких температур или короткого периода использования.
   • Решение: Интеграция ТЭНБ 6 кВт G1-1/2″ из нержавеющей стали в существующий твердотопливный котел как основной источник тепла в переходные периоды.
   • Результат: Гибкость в управлении теплоснабжением, снижение затрат на закупку и хранение твердого топлива вне основного отопительного сезона. Возможность быстрого включения/отключения отопления по мере необходимости.
