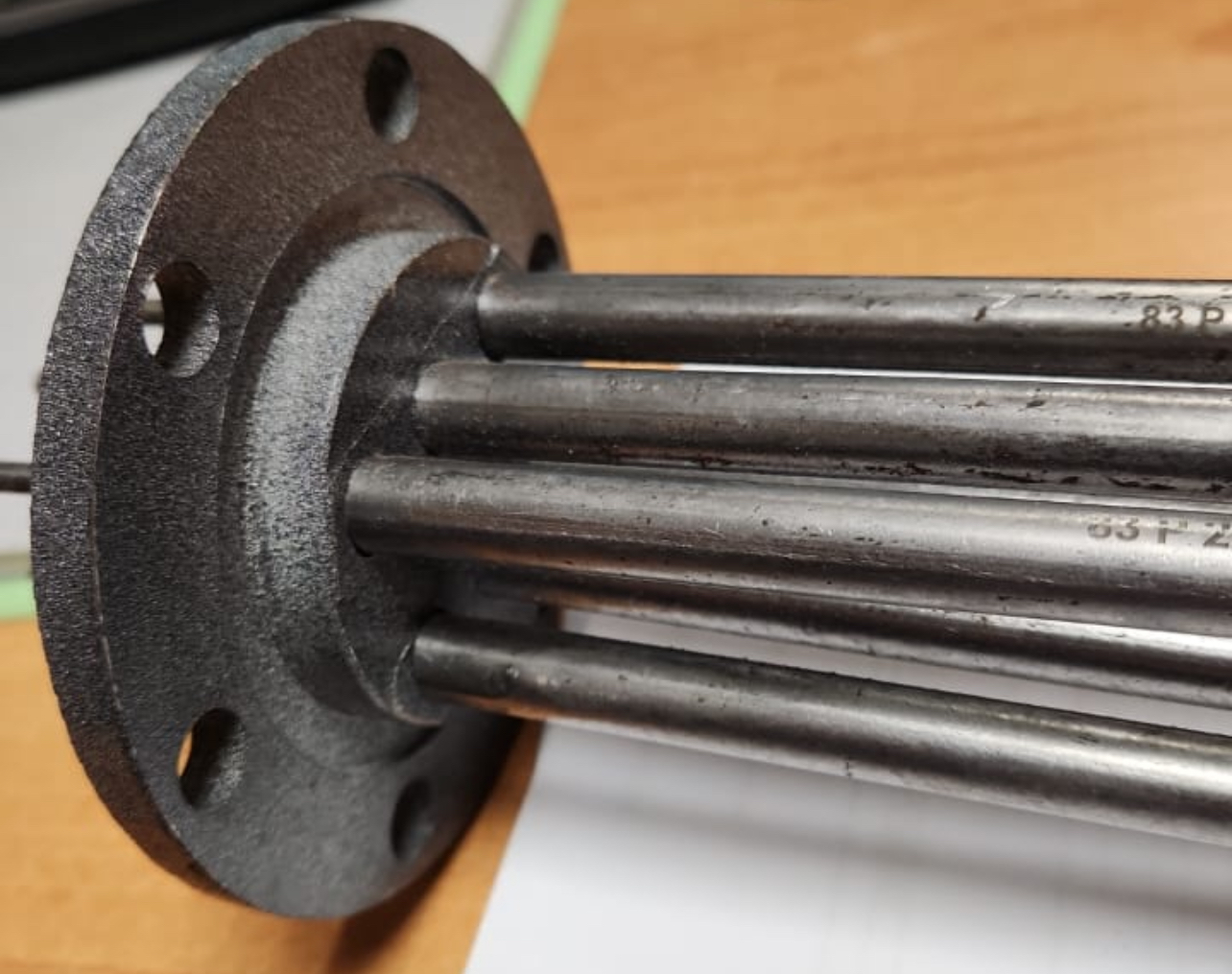

Блок ТЭН 12 кВт, на фланце. 3 тэна в блоке, каждый 4кВт, 220 В

Основные технические характеристики блока ТЭН 12 кВт на фланце с тремя тэнами по 4 кВт

• Общая мощность блока: 12 кВт
• Количество ТЭНов в блоке: 3 нагревательных элемента
• Мощность каждого ТЭНа: 4 кВт
• Напряжение питания: 220 В (возможна работа и при 380 В с соответствующим подключением)
• Материал корпуса ТЭНов: нержавеющая сталь или углеродистая сталь (предпочтение к нержавейке для коррозионной стойкости)
• Диаметр нагревательных трубок: стандартно 12 мм, от 8 до 16 мм (в зависимости от типа и мощности)
• Длина греющей части: примерно 400–445 мм (в зависимости от модели)
• Тип фланца: резьбовой или с крепежными отверстиями, стандарт G2 или квадрат 100×100 мм
• Вес: порядка 2,3–2,5 кг
• Температурный режим: нагрев до 100°C для воды и минеральных масел

Конструкция и особенности блока ТЭН 12 кВт на фланце

Блок включает три трубчатых электрических нагревателя, надёжно закрепленных во фланце с помощью обжатия или сварки, что формирует единую неразъемную конструкцию.

Фланец выполняет роль монтажного элемента и обеспечивает герметичное соединение с баком, котлом или теплообменником. Каждый ТЭН имеет контактные стержни, соединенные перемычками для упрощения подключения, что повышает надёжность системы.

Ряд моделей может оснащаться латунными контактами для обеспечения надежного подключения. Конструкция блока обеспечена для полного погружения активной части ТЭНов в рабочую жидкость, что исключает перегрев и увеличивает срок службы устройства.

Область применения блока ТЭН 12 кВт (3×4 кВт)

• Промышленные установки: нагрев воды, минеральных масел и технических жидкостей в резервуарах и котлах.
• Коммунальное и бытовое отопление: в электрокотлах, водонагревателях и бойлерах.
• Сферы с высокой нагрузкой: быстрое нагревание воды или масла до 100°C.
• Удобство монтажа: фланцевое крепление облегчает установку и обслуживание.

Электрическое подключение и эксплуатация

• При напряжении 220 В блок следует подключать с использованием нейтрального провода.
• Для блоков на 380 В обычно применяется трёхфазная схема с общим нулём.
• Важно, чтобы активная часть ТЭНов была полностью погружена в нагреваемую среду для предотвращения перегрева.
• Монтаж и подключение должны проводить квалифицированные специалисты для обеспечения безопасности.
• Рекомендуется использовать терморегуляторы и предохранительные устройства для контроля температуры.

Характеристики фланца

Примеры производителей и моделей

• ТЭНБ 12 кВт с фланцем G2″ из нержавеющей стали, длина 435 мм
• ТЭНБ 12 кВт 220 В, 3 х 4 кВт ТЭНа, длина ~400 мм, квадратный фланец 100×100 мм
• Модели с фланцем 1/2″ или 1/4″, изготовленные из углеродистой стали для нагрева минеральных масел и воды.

Паритетные и дополнительные сведения по блокам ТЭН 12 кВт

• Максимальная удельная тепловая мощность нагревательной поверхности достигает 15 Вт/см².
• Габаритная длина блока варьируется, стандартно около 400-450 мм, возможны варианты до 3 метров.
• Вес блока составляет около 2,3–2,5 кг, что облегчает монтаж.
• Конструкция блока обеспечивает герметичность и устойчивость к повышенному давлению и влажности.
• Использование качественных материалов повышает устойчивость к коррозии и химическому воздействию.

Рекомендации по выбору блока ТЭН 12 кВт 3×4 кВт 220 В на фланце

• Определить параметры нагреваемой среды — они повлияют на выбор материала корпуса.
• Учитывать требования по монтажу и совместимости размеров фланца.
• Подбирать мощность и количество ТЭНов на основе необходимой скорости нагрева.
• Обеспечить защиту от сухого хода и перегрева с помощью датчиков температуры.
• Предпочитать блоки с заводскими обозначениями и сертификатами.

Переход к второй части статьи

Следующий раздел будет посвящён более детальному описанию технологий подключения блока ТЭН, включая схемы и рекомендации по наладке, что повысит эффективность и безопасность эксплуатации.

Подключение блока ТЭН 12 кВт к электросети

Правильное подключение блока ТЭН 12 кВт является критически важным этапом, который влияет на его производительность и надежность. Следующие рекомендации помогут правильно осуществить подключение, обеспечив его эффективность и безопасность.

Электрические схемы подключения

При выборе схемы подключения блока ТЭН на 220 В важно учитывать, что:

• При одиночном подключении блока ТЭН рекомендуется использовать источник питания с нейтральным проводом. Это необходимо для равномерного распределения нагрузки и защиты оборудования.
• При необходимости работы на 380 В, нужно применить трёхфазное подключение, что требует определённых особенностей в электропроводке и распределении фаз.

Инструкции по подключению

1. Отключите электроснабжение в зоне монтажа, чтобы обеспечить безопасность работ.
2. Подготовьте необходимые инструменты и материалы: электрические кабели, клеммники, защитные оболочки и изоленту.
3. Выполните подключение ТЭНов к клеммам блока, следя за правильной полярностью и надёжным соединением.
4. Проверьте все соединения на наличие возможных коротких замыканий и потерь.
5. После завершения подключения произведите тестовый запуск, чтобы убедиться в корректной работе устройства.

Обслуживание и эксплуатация блока ТЭН

Правильная эксплуатация блока ТЭН позволяет значительно продлить его срок службы и снизить риск возникновения поломок. Вот несколько ключевых рекомендаций:

• Регулярный осмотр: Проводите визуальный осмотр состояния ТЭНов на предмет коррозии, механических повреждений или соединений.
• Температурный контроль: Используйте терморегуляторы для поддержания необходимого температурного режима, что также позволит избежать перегрева.
• Чистка: Убедитесь, что нагревательные элементы не покрываются отложениями, что может снизить их эффективность, и проводите чистку при необходимости.
• Защита от сухого хода: Установите систему сигнализации, которая будет предупреждать о недостаточном уровне нагреваемой жидкости в баке.

Сравнение с аналогичными системами нагрева

Блоки ТЭН на фланце мощностью 12 кВт имеют ряд преимуществ по сравнению с другими системами нагрева, такими как газовые или твердотопливные котлы:

Заключение

Блок ТЭН 12 кВт на фланце представляет собой один из самых эффективных и надежных решений для системы нагрева жидкостей. Учитывая правильное подключение и регулярное обслуживание, такой блок обеспечит устойчивую работу и долгий срок службы.

В следующих разделах мы рассмотрим диагностику возможных проблем и методы их устранения, что дополнительно поможет пользователям обеспечить бесперебойную работу оборудования.
