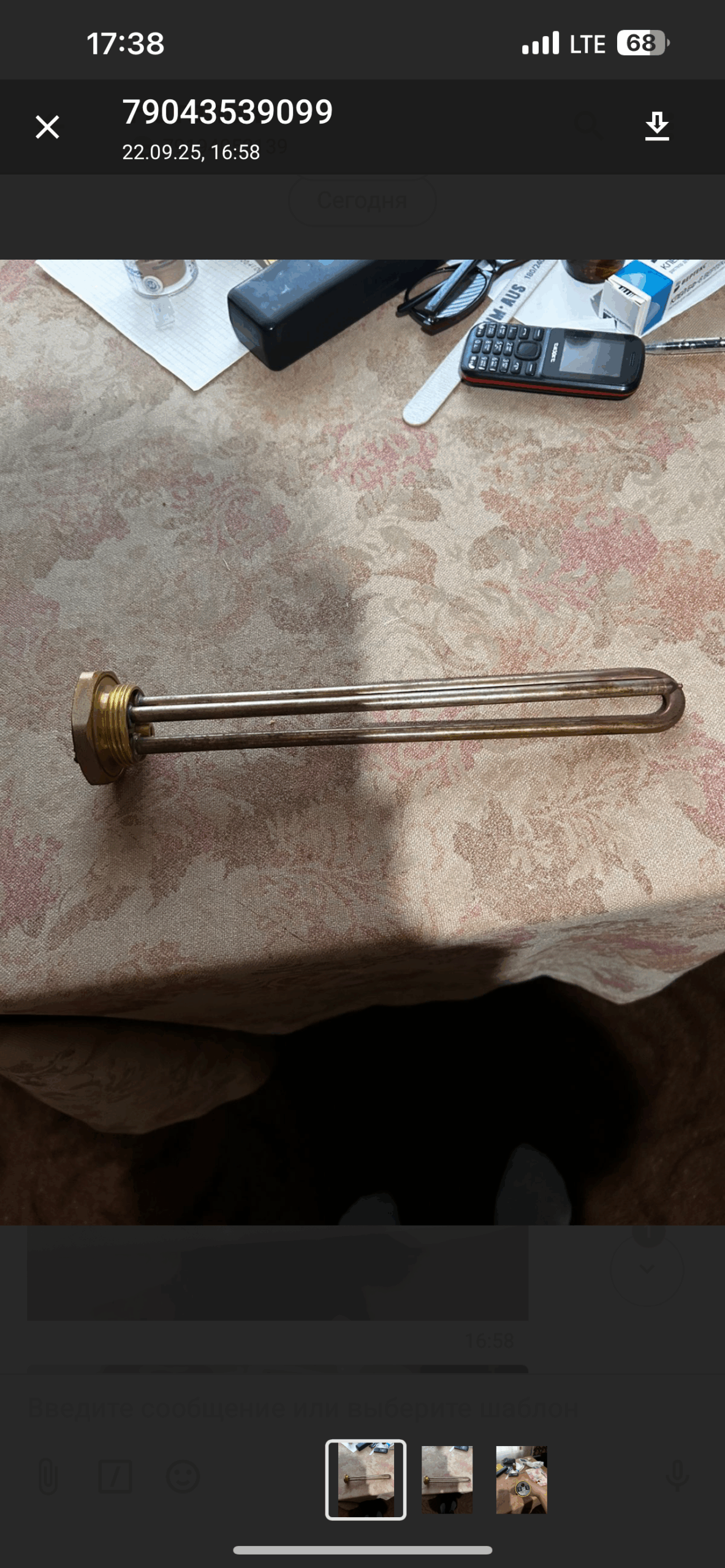

Блок Тэн мощностью 2500-3000 вт, длина 50 см, напряжение 220 В

Внедрение блоков ТЭН мощностью 2500-3000 Вт, длиной 50 см, напряжением 220 В в промышленные и коммерческие системы

В условиях динамично развивающегося производства и коммерческой эксплуатации, выбор оптимальных нагревательных элементов является критически важным для обеспечения бесперебойности технологических процессов, снижения операционных издержек (OPEX) и продления срока службы оборудования. Блоки трубчатых электронагревателей (ТЭН) с мощностью 2500-3000 Вт, длиной около 50 см и стандартным напряжением 220 В представляют собой универсальное и высокоэффективное решение, применимое в широком спектре бытовых и малопромышленных систем. Данный обзор предназначен для руководителей, инженеров, специалистов по закупкам и техников, которым необходимо принимать обоснованные решения о выборе, внедрении и эксплуатации таких компонентов.

Основные технические и эксплуатационные характеристики

Детальный анализ параметров блока ТЭН позволяет оценить его пригодность для конкретных задач и потенциальную экономическую эффективность:

• Мощность (2500-3000 Вт): Этот диапазон мощности обеспечивает быстрый и эффективный нагрев значительных объемов жидкости, что критично для поддержания технологических циклов и снижения времени ожидания. Для большинства бытовых и многих малопромышленных применений, таких как подогрев воды в накопительных бойлерах, небольших промышленных котлах или теплообменниках, мощность до 3 кВт считается оптимальной. Она позволяет быстро выйти на заданный температурный режим, минимизируя пиковые нагрузки на электросеть и связанные с ними издержки.
• Длина (около 500 мм или 50 см): Данный типоразмер является стандартом для многих емкостных водонагревателей и котлов. Оптимальная длина ТЭНа позволяет максимально эффективно использовать внутренний объем бака, обеспечивая равномерный нагрев и предотвращая образование «холодных зон». Выбор ТЭНа правильной длины также важен для предотвращения его контакта со стенками бака или другими элементами, что может привести к перегреву и преждевременному выходу из строя.
• Напряжение (220 В): Стандартное однофазное напряжение 220 В соответствует большинству бытовых и коммерческих электросетей в России и Европейском Союзе. Это значительно упрощает интеграцию таких блоков ТЭН в существующую инфраструктуру, снижает затраты на электромонтажные работы и исключает необходимость в специализированных преобразователях напряжения, что снижает капитальные затраты (CAPEX).
• Материал изготовления: Выбор материала оказывает прямое влияние на долговечность, коррозионную стойкость и способность ТЭНа работать в агрессивных средах.
  • Нержавеющая сталь (например, AISI 304, AISI 316): Наиболее распространенный и универсальный материал. Обеспечивает высокую коррозионную стойкость в пресной воде, а также в слабоагрессивных растворах. Идеален для водонагревателей, котлов, а также в пищевой промышленности. Обладает хорошей механической прочностью и относительно невысокой стоимостью.
  • Медь: Отличается высокой теплопроводностью, что способствует более быстрому и равномерному нагреву. Медные ТЭНы часто используются в системах, где требуется быстрый отклик и эффективная передача тепла. Они также обладают хорошей коррозионной стойкостью в воде, но могут быть менее устойчивы к некоторым химическим реагентам по сравнению с нержавеющей сталью.
  • Углеродистая сталь: Более бюджетный вариант, подходит для нагрева масел, воздуха и неагрессивных жидкостей, где коррозия не является основным фактором риска. Менее предпочтителен для водонагревателей из-за склонности к коррозии и накипеобразованию.
  • Титан: Используется в особо агрессивных средах, например, в химической промышленности, для нагрева кислот, щелочей или солевых растворов. Титановые ТЭНы обладают исключительной коррозионной стойкостью и долговечностью, однако их стоимость значительно выше.
• Тип соединения (резьбовой фланец G 1 1/4 дюйма или G1.25): Стандартное резьбовое соединение с диаметром резьбы 42 мм (1 1/4 дюйма) обеспечивает надежную и герметичную фиксацию блока ТЭН в баке или котле. Это обеспечивает универсальность монтажа и совместимость с широким спектром оборудования различных производителей (например, Ariston, Thermex, De Luxe). Стандартизация соединения упрощает замену и обслуживание, сокращая время простоя.

Технические детали и конструктивные особенности

Понимание внутренней структуры и дополнительных функций блока ТЭН позволяет глубже оценить его эксплуатационный потенциал:

• Тип ТЭН: Блок ТЭН представляет собой сборку из одного или нескольких трубчатых нагревателей, закрепленных на общем резьбовом фланце. Такая конструкция повышает общую мощность нагревательного элемента и, при необходимости, обеспечивает модульность – в случае выхода из строя одного нагревателя, оставшиеся могут продолжать функционировать, хотя и с меньшей мощностью.
• Конструктивные особенности:
  • Высокая теплопроводность: Материал трубки и спирали внутри (как правило, нихромовая спираль) в сочетании с плотно утрамбованным диэлектрическим наполнителем (например, периклазом) обеспечивают эффективную передачу тепла от спирали к внешней оболочке и далее к рабочей среде. Это напрямую влияет на скорость нагрева и энергоэффективность.
  • Возможность установки термостата (RCT-тип): Многие блоки ТЭН предусматривают специальные гильзы для установки стержневого термостата (Resistance Cartridge Thermostat, RCT). Термостат обеспечивает автоматическое поддержание заданной температуры, предотвращает перегрев и позволяет оптимизировать энергопотребление. Некоторые модели поставляются с уже интегрированными термостатами.
  • Защита от перегрева и дистанционное управление: Продвинутые блоки ТЭН могут быть оснащены дополнительными термореле, предохранителями и даже интегрированными модулями для дистанционного управления или подключения к системам автоматизации (SCADA, BMS). Это повышает безопасность эксплуатации, позволяет централизованно управлять тепловыми нагрузками и оперативно реагировать на нештатные ситуации.
• Диаметр трубки (8–13 мм): Стандартный диаметр трубки влияет на удельную поверхностную мощность (Вт/см²). Тонкие трубки быстрее нагреваются и остывают, но имеют меньшую площадь поверхности, что может привести к более высокой удельной мощности и, как следствие, к ускоренному образованию накипи или перегреву поверхности в некоторых средах. Более толстые трубки обеспечивают большую площадь теплообмена при той же мощности, снижая удельную мощность и увеличивая срок службы, особенно в условиях жесткой воды.
• Общая длина с резьбой: Важно различать длину самого нагревательного элемента и полную длину с учетом резьбового соединения. В данном запросе «длина 50 см» чаще всего подразумевает полную длину, что обеспечивает совместимость с типовыми посадочными местами.

Ключевые понятия и терминология в системах нагрева

Для эффективного взаимодействия с поставщиками и инженерами важно оперировать единой терминологией:

• ТЭН (Трубчатый ЭлектроНагреватель): Основной элемент, преобразующий электрическую энергию в тепловую путем прохождения тока через резистивную спираль, заключенную в металлическую оболочку с изолятором.
• Блок ТЭН: Конструкция, объединяющая несколько ТЭНов на одной монтажной платформе (фланце), что позволяет увеличить общую мощность и упростить монтаж.
• Мощность (Вт/кВт): Величина, характеризующая количество энергии, преобразуемой нагревателем в единицу времени. 1 кВт = 1000 Вт. Определяет скорость нагрева и энергопотребление.
• Напряжение (В): Электрический потенциал, необходимый для работы ТЭНа. В России и большинстве стран Европы стандартное бытовое/коммерческое напряжение – 220 В.
• Резьбовой фланец (например, G 1 1/4 дюйма): Механическое соединение с внешней резьбой, используемое для герметичного крепления блока ТЭН к баку или котлу. Обозначение «G» указывает на трубную цилиндрическую резьбу (BSP — British Standard Pipe).
• RCT-тип (Resistance Cartridge Thermostat): Разновидность стержневого термостата, который вставляется в специальную гильзу внутри блока ТЭН для измерения и регулировки температуры рабочей среды.
• Коррозионная стойкость: Способность материала ТЭНа противостоять разрушительному воздействию окружающей среды (воды, химикатов), что напрямую влияет на его срок службы.
• Накипеобразование: Отложение солей кальция и магния на поверхности нагревательного элемента при нагреве жесткой воды, что снижает эффективность теплопередачи и приводит к перегреву ТЭНа.
• Удельная поверхностная мощность (Вт/см²): Отношение мощности ТЭНа к площади его поверхности. Высокая удельная мощность может ускорять образование накипи и увеличивать тепловую нагрузку на материал.

Оценка решений: Сравнительный анализ блоков ТЭН для B2B-применения

При выборе блока ТЭН для промышленных и коммерческих нужд, помимо базовых характеристик, необходимо учитывать более широкий спектр критериев, влияющих на общую стоимость владения (TCO) и эксплуатационную надежность.

*Расчет ROI (Return on Investment) является индивидуальным для каждого проекта и зависит от множества факторов, включая стоимость электроэнергии, частоту замены элементов, затраты на обслуживание и потенциальные потери от простоев. Приведенные оценки являются ориентировочными.

Выбор подходящего блока ТЭН — это лишь первый шаг на пути к созданию эффективной и надежной системы нагрева. Последующие этапы включают глубокое проектирование, корректный монтаж, интеграцию в общую систему управления и грамотную эксплуатацию, которые определяют долгосрочную производительность и экономическую целесообразность инвестиций.

Продвинутая практика и внедрение блоков ТЭН в производственные процессы

Переходя от выбора к стратегическому внедрению, важно рассмотреть блок ТЭН не просто как компонент, а как часть сложной инженерной системы. Эффективность его работы напрямую зависит от качества интеграции, режимов эксплуатации и стратегии обслуживания. Для B2B-сегмента это означает фокус на максимизации коэффициента полезного действия (КПД), минимизации времени простоя и оптимизации совокупной стоимости владения (TCO).

Энергоэффективность и совокупная стоимость владения (TCO)

Для систем нагрева, работающих в промышленных масштабах, даже небольшое повышение КПД или снижение эксплуатационных расходов может привести к значительной экономии в долгосрочной перспективе.

• Расчет энергопотребления и стоимости:

  Энергопотребление ТЭНа (кВт·ч) = Мощность (кВт) × Время работы (ч).

  Стоимость (руб.) = Энергопотребление (кВт·ч) × Тариф на электроэнергию (руб./кВт·ч).

  Эти базовые формулы позволяют прогнозировать эксплуатационные расходы. Например, блок ТЭН 3 кВт, работающий 8 часов в день при тарифе 5 руб./кВт·ч, будет потреблять 24 кВт·ч в день, что составляет 120 руб./день или около 3600 руб./месяц (без учета выходных). Годовые затраты могут достигать 43 200 руб. на один элемент. Учитывая количество таких элементов в производственной системе, потенциальная экономия от повышения эффективности становится очевидной.

• Влияние материалов на КПД и потери тепла:

  Хотя КПД прямого электронагрева обычно очень высок (близок к 98-99%), потери могут возникать из-за накипеобразования и неэффективной теплопередачи. Например, слой накипи толщиной всего 1 мм может снизить эффективность теплообмена на 10-12%, увеличивая время нагрева и энергопотребление. Выбор материалов с лучшей устойчивостью к накипи (например, титан или специально обработанная нержавеющая сталь) или применение ТЭНов с низкой удельной поверхностной мощностью помогает снизить этот эффект.

• Оптимизация режимов работы через автоматизацию:

  Использование интеллектуальных терморегуляторов, таймеров и программируемых логических контроллеров (ПЛК) позволяет настроить работу ТЭНов строго в соответствии с производственным графиком и потребностями. Например, подогрев воды может осуществляться в ночные часы по льготному тарифу, или система может автоматически отключаться при отсутствии производственной необходимости.

• Расчет TCO:

  TCO = CAPEX (Первоначальные затраты на приобретение и установку) + OPEX (Эксплуатационные расходы: электроэнергия, обслуживание, ремонт, замена) – Salvage Value (Остаточная стоимость).

  Для блока ТЭН это означает учет не только цены самого элемента, но и затрат на монтаж, электроэнергию на протяжении всего срока службы, периодическую очистку, а также возможную стоимость утилизации и замены.

Интеграция с системами автоматизации и диспетчеризации

Современные производственные и коммерческие объекты активно используют системы автоматизации для повышения эффективности и безопасности.

• SCADA (Supervisory Control and Data Acquisition) и BMS (Building Management System): Эти системы позволяют централизованно собирать данные о работе ТЭНов (температура, потребляемая мощность, состояние), удаленно управлять их включением/выключением, регулировать режимы и оперативно реагировать на аварийные ситуации. Интеграция с BMS особенно актуальна для крупных зданий и объектов с комплексными инженерными системами.
• PLC (Programmable Logic Controller): ПЛК используются для локального управления процессами нагрева, обеспечивая точное выполнение заданных алгоритмов и логики работы, например, поддержание многозонного температурного режима.
• IoT-решения для мониторинга: Датчики температуры, тока, давления, подключенные к беспроводным сетям (IoT — Internet of Things), передают данные в облачные платформы для анализа. Это позволяет реализовать предиктивное обслуживание, выявляя аномалии в работе ТЭНа до его выхода из строя, что существенно снижает риски внеплановых остановок и затраты на ремонт.
• Преимущества интеграции:
  • Предиктивное обслуживание: Определение износа или накипеобразования по изменению параметров (например, увеличению сопротивления, отклонению температур) и планирование обслуживания.
  • Удаленное управление: Мониторинг и настройка работы ТЭН из любой точки, что критично для распределенных объектов.
  • Оптимизация нагрузки: Балансировка энергопотребления, снижение пиковых нагрузок и штрафов за превышение лимитов мощности.
  • Повышение безопасности: Автоматическое отключение при нештатных ситуациях (перегрев, утечки) и оповещение персонала.

Пошаговая реализация проекта по интеграции нагревательных элементов

Внедрение или модернизация системы нагрева требует системного подхода, разделенного на управляемые этапы:

1. Этап 1: Анализ потребностей и проектирование
   • Определение требуемой тепловой мощности: Выполняются расчеты для определения точной потребности в тепловой энергии, учитывая объем нагреваемой среды, требуемую температуру, время нагрева и тепловые потери системы. Использование формул теплопередачи и теплового баланса является обязательным.
   • Выбор материала ТЭН: На основе химического состава рабочей среды, ее агрессивности и требований к чистоте процесса (например, в пищевой или фармацевтической промышленности) выбирается оптимальный материал (нержавеющая сталь, медь, титан).
   • Интеграция в существующую или новую систему: Разрабатывается схема подключения ТЭНа к электросети, системе управления и емкостному оборудованию. Учитываются стандарты безопасности и совместимость с арматурой.
   • Разработка технического задания (ТЗ): Формализуются все требования к блокам ТЭН, включая мощность, напряжение, длину, материал, тип соединения, наличие термостатов и возможности интеграции.
2. Этап 2: Закупка и логистика
   • Выбор поставщика: Основывается на репутации, наличии сертификатов качества (ГОСТ, ISO), сроках поставки, гарантийных условиях и уровне технической поддержки. Предпочтение отдается производителям с подтвержденным опытом в B2B-сегменте.
   • Управление запасами (ЗИП): Определяется необходимый объем запасных частей для обеспечения непрерывной работы и минимизации простоев в случае выхода ТЭНа из строя.
   • Аудит качества продукции: При получении партии ТЭНов рекомендуется провести входной контроль на соответствие заявленным характеристикам и отсутствие дефектов.
3. Этап 3: Монтаж и пусконаладка
   • Подготовка места установки: Обеспечивается чистота емкости, проверка фланцевых соединений.
   • Соблюдение норм безопасности: Перед установкой обязательно отключается электропитание. Резьбовые соединения уплотняются герметиком или лентой ФУМ.
   • Проверка электрических соединений и заземления: Все работы выполняются квалифицированными электриками согласно ПУЭ (Правилам устройства электроустановок) и нормам техники безопасности.
   • Тестирование системы и калибровка: После монтажа проводится тестовый запуск, проверяется герметичность, работоспособность термостатов и датчиков температуры.
4. Этап 4: Эксплуатация, мониторинг и обслуживание
   • Разработка регламента ТО (технического обслуживания): Создается график плановых осмотров, чистки от накипи, проверки электрических параметров.
   • Внедрение систем мониторинга: Используются датчики и ПО для постоянного контроля ключевых параметров работы ТЭНа и системы в целом.
   • Обучение персонала: Инженерно-технический и обслуживающий персонал проходит инструктаж по безопасной эксплуатации и базовому обслуживанию.
   • Плановые и предиктивные замены: На основе данных мониторинга и регламента планируются замены ТЭНов до их полного выхода из строя, предотвращая аварийные ситуации.

Примеры отраслевого применения и оптимизации (Кейсы/Паттерны)

• Кейс 1: Малое предприятие (SMB) – Автоматизация ГВС в автосервисе

  Задача: Автосервис столкнулся с высокими затратами на подогрев воды для мойки оборудования и бытовых нужд персонала, а также с частыми выходами из строя устаревших ТЭН, требующими ручного контроля температуры.

  Решение: Была проведена замена существующих нагревательных элементов в двух накопительных водонагревателях на блоки ТЭН мощностью 2.5 кВт из нержавеющей стали с интегрированными терморегуляторами (RCT-тип). Дополнительно были установлены простые программируемые таймеры, включающие нагрев в ночное время по льготному тарифу и за час до начала рабочего дня.

  Результат: Снижение энергопотребления на подогрев воды на 28% за счет использования льготного тарифа и точной регулировки температуры. Срок службы новых элементов увеличился в 1.5 раза благодаря качественным материалам и стабильной работе термостатов. Сокращение ручного контроля позволило высвободить время персонала для основных задач.

• Кейс 2: Крупное производственное предприятие – Оптимизация теплообменников в химической промышленности

  Задача: Крупный производитель специализированных химических реагентов испытывал проблемы с поддержанием стабильной температуры в реакторах и теплообменниках, что приводило к нестабильному качеству продукции и частым остановкам из-за коррозии нагревательных элементов в агрессивной среде.

  Решение: Инженерный отдел принял решение о модернизации системы нагрева с использованием блоков ТЭН из титана мощностью 3 кВт, оснащенных выносными датчиками и интегрированных в централизованную SCADA-систему предприятия. Был разработан алгоритм предиктивного обслуживания на основе мониторинга удельной мощности и колебаний сопротивления, выявляющий потенциальные проблемы до их возникновения.

  Результат: Стабилизация температуры в реакторах с точностью до ±0.5°C, что привело к значительному улучшению качества конечной продукции. Благодаря исключительной коррозионной стойкости титановых ТЭН и системе предиктивного обслуживания, сокращение внеплановых остановок оборудования составило 70%. Расчет TCO показал снижение общих эксплуатационных расходов на 15% за счет увеличения срока службы оборудования и минимизации потерь от простоев.

• Кейс 3: Регулируемая отрасль (пищевая промышленность) – Соответствие санитарным стандартам

  Задача: Производитель молочной продукции должен был обеспечить строгое соответствие санитарным нормам при нагреве воды для мойки технологического оборудования и пастеризации молока. Существующие ТЭНы часто страдали от накипи, что затрудняло очистку и создавало риск бактериологического загрязнения.

  Решение: Были установлены блоки ТЭН 3 кВт из нержавеющей стали AISI 316 (пищевая сталь) с полированной поверхностью, специально разработанные для пищевой промышленности. Каждый блок был оснащен двумя независимыми термостатами и системой контроля влажности внутри корпуса для предотвращения коротких замыканий. Была внедрена автоматическая система циркуляции и дозирования реагентов для предотвращения накипеобразования и регулярного контроля жесткости воды.

  Результат: Полное соответствие всем аудитам и санитарным нормам за счет использования ТЭН из пищевой нержавеющей стали и поддержания идеальной чистоты поверхности. Отсутствие проблем с накипью обеспечило стабильную температуру и снизило потребление электроэнергии на 10%. Удвоенная система защиты от перегрева повысила общую безопасность процесса, исключив риски, связанные с неконтролируемым нагревом.
