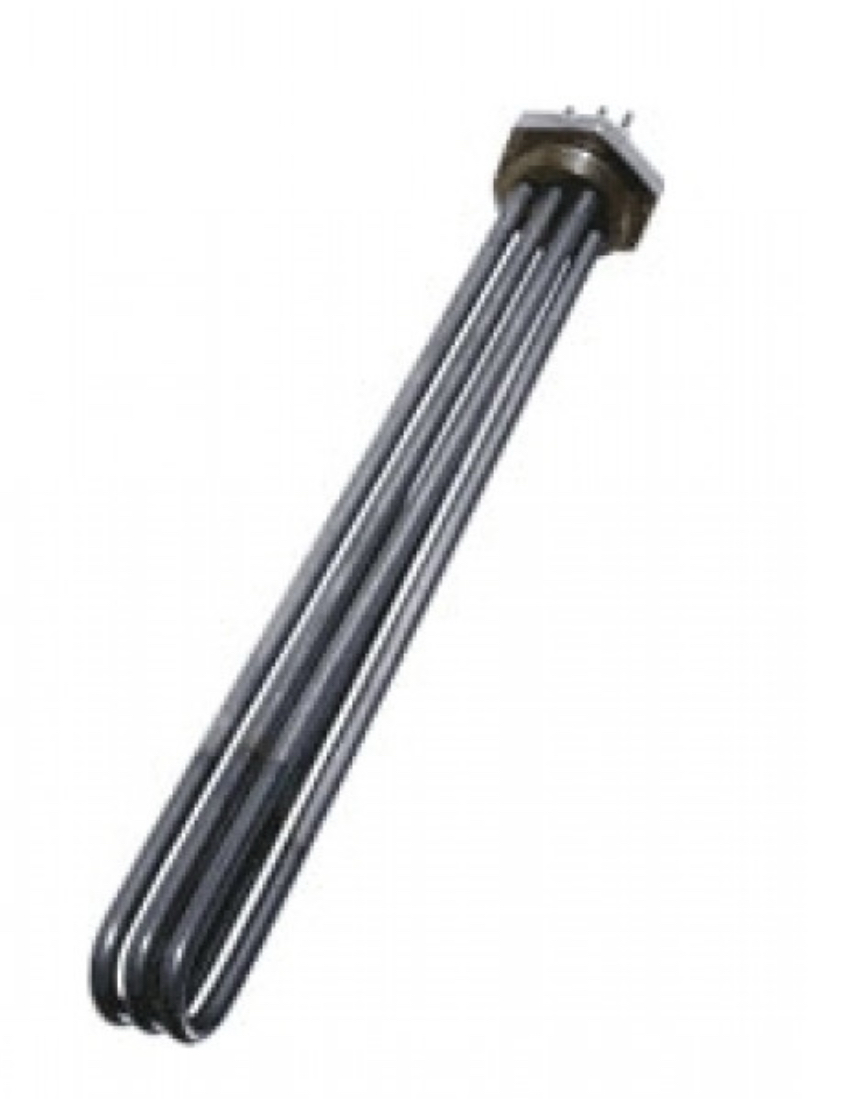

Блок для котлов и ёмкостей. ТЭНБ мощность 15 KW., напряжение 380v , G1/2 L=750

Блок для котлов и ёмкостей. ТЭНБ мощность 15 KW., напряжение 380v , G1/2 L=750 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Что такое блок ТЭН для котлов и ёмкостей?

Блок ТЭН (трубчатый электронагреватель) — это комплект из нескольких ТЭНов, объединенных в одно изделие с общим фланцем, предназначенный для нагрева жидкостей в котлах и емкостях. Обычно используется для систем отопления, водонагревателей, промышленных установок и емкостей с различными теплоносителями (вода, антифриз, слабые щелочные растворы) при напряжении 380В и мощности до 15 кВт.

Блок ТЭН обеспечивает эффективный и равномерный нагрев за счет трех ТЭНов суммарной мощностью 15 кВт (обычно 3×5 кВт), что позволяет гибко регулировать мощность в зависимости от нагрузки и необходимости.

2. Технические характеристики типичного блока ТЭН 15 кВт, 380В, G1/2, L=750 мм

Длина в 750 мм — это промежуточный размер, характерный для средних котлов и емкостей. Для больших емкостей блоки могут быть длиннее (до 1200 мм и более).

3. Конструктивные особенности блока ТЭН

• Три параллельно соединенных трубчатых электронагревателя позволяют плавно варьировать мощность (включать 1, 2 или 3 ТЭНа), что экономит электроэнергию и увеличивает срок службы устройства.
• Фланцевое соединение с резьбой G1/2″ обеспечивает герметичное присоединение к котлу или емкости, предотвращая протечки и упрощая монтаж.
• Корпус ТЭНов выполнен из нержавеющей или углеродистой стали, устойчивой к коррозии и воздействию агрессивных сред.
• Длина блока определяет площадь контакта с теплоносителем, что влияет на скорость и равномерность нагрева.
• Контактный термостойкий нагревательный элемент (никелевый спиральный провод в изоляции из оксидов магния, заключенный в металлическую трубку) устойчив к высоким температурам и обеспечивает долговечность.

4. Области применения блока ТЭН мощностью 15 кВт, 380 В, G1/2, L=750

• Промышленные водонагреватели и бойлеры.
• Отопительные котлы средней мощности, в том числе для систем центрального и локального отопления.
• Ёмкости для хранения и подогрева технологических жидкостей в химической, пищевой и фармацевтической промышленности.
• Системы отопления с антифризом или другими теплоносителями, выдерживающими эксплуатацию при pH 7–9.
• Зачастую такие блоки применяются в бытовых и промышленных системах горячего водоснабжения и отопления, а также в котельных установках малой и средней мощности.

5. Принцип работы блока ТЭН в котле или емкости

• После включения питания 380В ток проходит через нагревательные элементы, вызывая их разогрев.
• ТЭНы передают тепло жидкости благодаря контакту трубки с теплоносителем.
• Нагретая жидкость циркулирует в системе отопления или водоснабжения.
• Управление блоком ТЭН обычно осуществляется через внешний контроллер или встроенный терморегулятор, который включает/выключает нагрев для поддержания заданной температуры.
• Блоки могут иметь защиту от перегрева и функции надежного отключения в аварийных ситуациях (перегрев, отсутствие теплоносителя, сбой питания).

6. Монтаж и эксплуатационные рекомендации

• Установка требует предварительной проверки герметичности резьбового соединения, обычно используется фум-лента или уплотнительные прокладки.
• Блок ТЭН устанавливается в котловую или емкостную муфту с резьбой G1/2″, обеспечивая надежное механическое и гидравлическое крепление.
• Рабочая жидкость должна соответствовать требованиям по химической агрессивности (pH около 7–9), чтобы избежать коррозии ТЭНа.
• Электрическое подключение должно выполняться квалифицированным электриком с использованием подходящих пускателей и защитных автоматов для напряжения 380 В.
• Рекомендуется регулярное техническое обслуживание: проверка целостности и работы блока, очистка поверхностей от накипи и загрязнений, проверка контактов и изоляции.
• При эксплуатации важно соблюдать режимы включения/выключения и избегать работы «всухую» (без жидкости), что ведет к перегреву и выходу из строя ТЭНа.

7. Примеры производителей и серий ТЭНБ мощностью 15 кВт

• ООО НПК «Термикс» — выпускает ТЭНБ (трубчатые электронагреватели блоками) 15 кВт с длиной 120 см, резьбой G2½, из черной стали.
• PROTEKO предлагает нержавеющие блоки ТЭН 15 кВт с длиной 460 мм и резьбой G2 в углеродистой стали с оцинковкой фланцев.
• ten32.ru — поставщик блоков ТЭН 15кВт, 380В с G2, длиной около 44 см из нержавеющей стали, для нагрева воды и слабых химических растворов.

Важно подбирать размеры и резьбы согласно специфике котла или емкости и техническим требованиям заказчика.

8. Дополнительные сведения (блоки управления и безопасность)

• Для управления блоком ТЭН часто применяются специализированные блоки управления и контроллеры (например, ТЕРМОКУБ А5), поддерживающие автоматическое включение/выключение по датчикам температуры, обеспечивающие аварийное отключение и защиту от перегрева.
• Такие устройства оснащены световыми индикаторами и звуковой сигнализацией предупреждений, что повышает безопасность эксплуатации котлов и емкостей.
• Электронагревательные блоки в комплексе с системами управления способствуют автоматизации и экономии электроэнергии.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

9. Устойчивость к коррозии и выбор материалов

При выборе блока ТЭН для котлов и ёмкостей важным аспектом является устойчивость к коррозии, особенно если планируется использование в агрессивных средах. Нержавеющая сталь является предпочтительным материалом для трубок ТЭН, так как она обладает высокой коррозионной стойкостью и долговечностью. В то же время, черная сталь может быть использована в менее агрессивных условиях, что позволяет снизить затраты на оборудование.

10. Энергоэффективность и экономия

Блоки ТЭН мощностью 15 кВт, благодаря своей конструкции и возможности регулировки мощности, способствуют значительной экономии электроэнергии. Использование многоступенчатого управления позволяет включать только необходимое количество ТЭНов в зависимости от текущих потребностей, что снижает общие затраты на электроэнергию и увеличивает срок службы оборудования.

11. Безопасность эксплуатации

Безопасность эксплуатации блока ТЭН является критически важным аспектом. Современные блоки оснащены защитными системами, которые предотвращают перегрев и обеспечивают автоматическое отключение в случае аварийных ситуаций. Это может включать в себя термостаты, предохранители и системы сигнализации, которые информируют оператора о возможных неисправностях.

12. Рекомендации по выбору и покупке

При выборе блока ТЭН мощностью 15 кВт, необходимо учитывать следующие факторы:

• Специфика применения: Определите, для каких именно жидкостей будет использоваться блок, и выберите соответствующий материал.
• Требования к мощности: Убедитесь, что выбранный блок соответствует необходимым параметрам по мощности и напряжению.
• Проверка сертификатов: Убедитесь, что оборудование соответствует стандартам качества и безопасности, таким как ГОСТ 13268-88.
• Гарантия и сервис: Выбирайте производителей, которые предлагают гарантию на свою продукцию и имеют хорошую репутацию в обслуживании клиентов.

13. Заключение

Блок ТЭН мощностью 15 кВт, 380В, с резьбой G1/2 и длиной 750 мм, представляет собой надежное решение для нагрева жидкостей в различных отраслях. Учитывая все вышеперечисленные аспекты, можно сделать обоснованный выбор, который обеспечит долгую и безопасную эксплуатацию оборудования.
