Узнайте, из чего состоит нагревательный элемент для идеального тепла
Основной принцип работы
Нагревательный элемент функционирует на основе простого физического принципа: при пропускании электрического тока через проводник с высоким электрическим сопротивлением выделяется тепло. Это тепло затем передается на окружающие объекты — будь то жидкость, газ или твердые тела. Управление температурой элемента достигается за счет регулирования силы тока, что позволяет адаптировать уровень нагрева под конкретные нужды.
Конструктивные типы нагревательных элементов

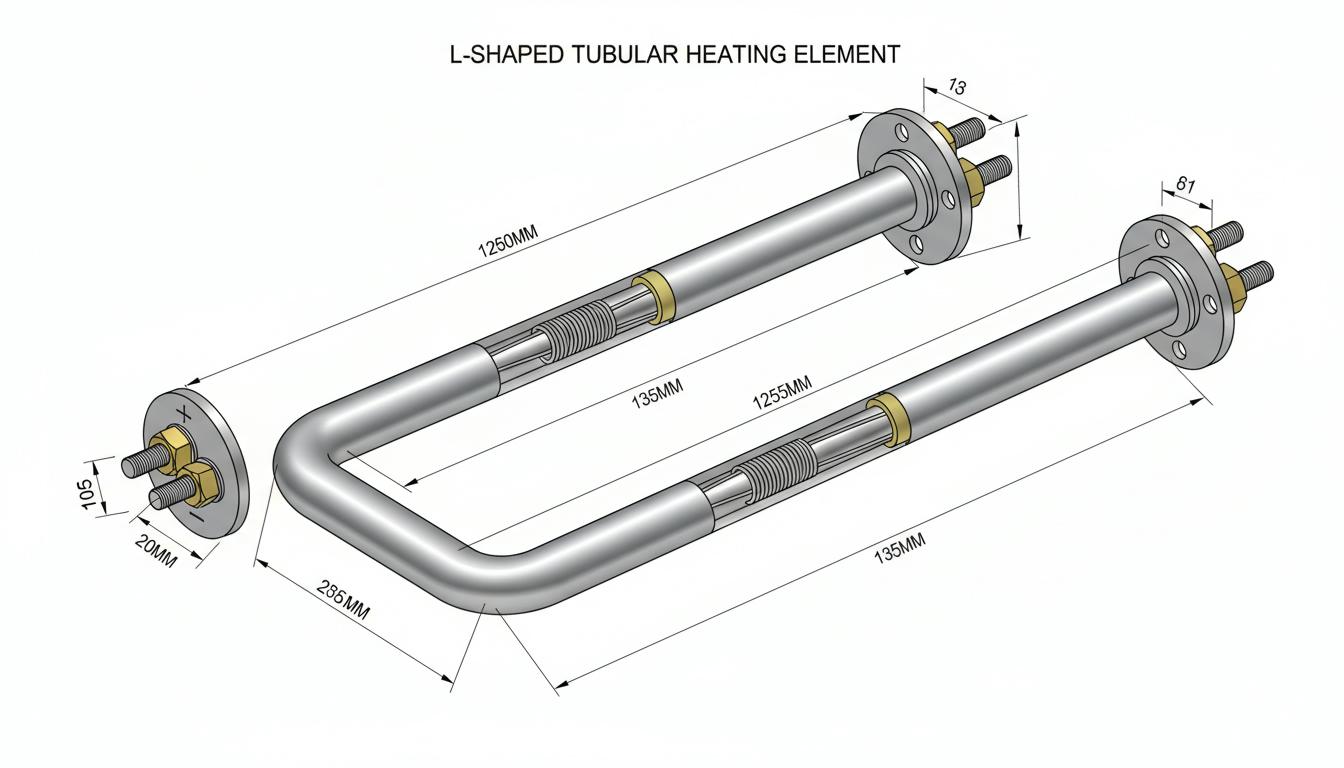

Трубчатые нагревательные элементы (ТЭНы)
Трубчатые электронагреватели представляют собой спирали, расположенные внутри керамического изолятора и металлической оболочки. Пространство между спиралью и внешней оболочкой обычно заполняется веществом с высокой теплопроводностью, таким как магниевый оксид или песок. Эти элементы обладают высокой долговечностью и устойчивы к перегреву и коррозии, благодаря защите со стороны металлической конструкции. Однако их инерционность требует времени на достижение рабочей температуры.
Монолитные нагревательные элементы
Монолитные нагревательные элементы изготавливаются из цельной пластины легкого алюминиевого сплава, в который интегрирован ТЭН. Такой подход обеспечивает высокую теплопроводность и равномерное распределение тепла на всей поверхности. Модификации с ребрами способствуют эффективному теплоотведению. Эти элементы отличаются высокой устойчивостью как к механическим повреждениям, так и к перегреву.
Стич-нагревательные элементы (игольчатые)
Это более современные нагреватели, которые обеспечивают быстрый нагрев. Они идеально подходят для помещений, где требуется оперативный нагрев воздуха, и характеризуются прочностью и коррозийной стойкостью.
Микатермические элементы
Микатермические нагреватели отличаются низкой тепловой инерцией, что позволяет им мгновенно начинать отдавать тепло. Эта особенность делает их востребованными в ситуациях, где важна оперативность нагрева.
Материалы, используемые в нагревательных элементах
Выбор материала для нагревательного элемента критически важен для его эффективности и долговечности. Материалы должны обладать отличной пластичностью и свариваемостью.
Высокотемпературные материалы
Для печей, работающих при температурах до 1300°С, подходят прецизионные сплавы, включая никель-хромовые, железохромоалюминиевые и никельхромоалюминиевые. Эти сплавы обеспечивают высокое электрическое сопротивление, что способствует эффективному преобразованию электрической энергии в тепло.
Нихром и фехраль
Сплавы нихрома и фехраля являются наиболее эффективными для нагревателей при температурах до 1050°С. Фехраль используется для более высоких температур, так как образует на своей поверхности защитную окисную пленку.
Нержавеющая сталь
Нагреватели из нержавеющей жаростойкой стали подходят для спокойной газовой среды, когда максимальная температура не превышает 650°С. Эта сталь обладает высокой прочностью благодаря содержанию углерода, который усиливает устойчивость к механическим воздействиям.
Углеродистая сталь
Для спокойной среды с температурой до 450°С применяются нагреватели из углеродистой стали, которые имеют ограничение по удельной мощности до 2.2 Вт/см².
Промышленные типы нагревательных элементов
Карбид кремния
Элементы из карбида кремния отличаются высокой прочностью и долговечностью. Они имеют высокое электрическое сопротивление, что делает их эффективными в промышленности.
MoSi2 (молибдендисилицид)
Нагревательные элементы MoSi2 изготавливаются с использованием высокочистого молибдендисилицида и работают путем преобразования электрической энергии в тепло. Важно учитывать пределы максимального тока, так как его превышение может повредить элемент.
Конструкция в контексте бойлеров и водонагревателей
В накопительных водонагревателях нагревательные элементы часто дополнены вспомогательными компонентами.
Терморегулятор
Этот компонент автоматически регулирует температуру нагрева воды, поддерживая заданный уровень и защищая от перегрева.
Магниевый анод
Он защищает внутренний бак от коррозии и уменьшает образование накипи на нагревателе за счет взаимодействия с растворенными в воде солями.
Защитный клапан
Защита от солевых налетов и коррозии внутренних стенок резервуара — основная задача этого устройства.
Особенности конструкции «мокрого» типа ТЭНа
Существует важное различие между нагревателями "мокрого" и "сухого" типов. ТЭН "мокрого" типа представляет собой спираль, находящуюся в керамическом изоляторе и помещенную в металлическую оболочку. При этом он работает в воде, что приводит к накоплению известковой накипи, изолирующей нагреватель и увеличивающей риск его перегрева и выхода из строя.
Параметры и характеристики для выбора
При выборе нагревательного элемента следует учитывать несколько ключевых параметров:
- Напряжение питания: должно соответствовать доступному источнику, обычно составляет 240 В или другие стандартные значения.
- Удельная мощность: разные применения имеют свои ограничения. Например, углеродистая сталь имеет максимальную удельную мощность в 2.2 Вт/см² для спокойного воздуха.
- Рабочая температура: выбор материалов зависит от рабочей температуры, причем более дорогие материалы используются для более высоких температур.
Энергоэффективность и долговечность
Эффективность нагревателя зависит от конструкции и материалов. Монолитные элементы обеспечивают равномерное распределение тепла, что позволяет экономить электроэнергию и увеличивает срок службы устройства. Они оптимальны для долговременного использования благодаря их надежности и безопасности.
Форма и конфигурация
Форма нагревателя влияет на его производительность. Проволочный зигзаг является наиболее эффективным конфигурационным вариантом, так как позволяет максимизировать теплоотдачу при минимальных размерах устройства.
Вопросы выбора и применения различных типов нагревательных элементов имеют важное значение для достижения высокой эффективности и надежности. Надежное понимание этих аспектов позволит максимально использовать возможности, предлагаемые современными технологиями.
<!- Переход к следующей части статьи о специфике использования и современных тенденциях в области нагревательных элементов. ->
Современные технологии нагревательных элементов
В последние годы технологии производства и дизайна нагревательных элементов значительно эволюционировали, что позволило улучшить их энергоэффективность, увеличить срок службы и сократить затраты на эксплуатацию. Давайте рассмотрим, как современные подходы меняют представление о нагревательных устройствах.
Интеллектуальные системы управления
Современные нагревательные элементы часто оснащаются интеллектуальными системами управления, которые позволяют интегрировать их в умные дома и системы автоматизации. Эти системы способны адаптировать режим работы нагревателей в зависимости от реальных условий, таких как температура окружающей среды или нагрузка в системе. Разработка таких технологий позволяет экономить энергию и улучшать комфорт пользователя.
Использование индукционных нагревателей
Индукционные нагреватели становятся все более популярными благодаря своему принципу работы, основанному на электромагнитной индукции. Этот метод обеспечивает быстрый нагрев и отличается высокой эффективностью, так как тепло генерируется непосредственно в объекте, а не в нагревательном элементе. Индукционные технологии находят применение в различных областях — от кухонных плит до промышленных печей.
Нанотехнологии в материалах
Внедрение нанотехнологий в производство нагревательных элементов обещает значительные преимущества. Наноструктурированные материалы обладают улучшенными теплопроводными свойствами и высокой устойчивостью к воздействию высоких температур. Такие технологии позволяют создавать более компактные и легкие нагревательные элементы, которые могут быть использованы в самых разнообразных условиях.
Требования к дизайну и безопасному использованию
При проектировании нагревательных элементов важным аспектом становится безопасность их эксплуатации. Эффективные системы защиты от перегрева и короткого замыкания должны быть неотъемлемой частью конструкции. Рекомендуется применять защитные термостатические устройства, которые отключают питание в случае превышения заданной температуры.
Экологичность материалов
Современные требования к производству обуславливают необходимость использования экологически чистых и безопасных для здоровья материалов. Разработка нагревательных элементов из переработанных и устойчивых к воздействию окружающей среды компонентов становится приоритетом для многих производителей. Это не только уменьшает негативное воздействие на природу, но и способствует улучшению качества продукции.
Устойчивость к износу и долговечность
Современные нагревательные элементы должны гарантировать длительный срок службы даже в условиях интенсивной эксплуатации. Для этого используются особые сплавы и защитные покрытия, которые снижают износ и коррозию. Долговечность нагревателей является ключевым фактором для промышленных применений, где простои из-за поломок могут привести к большим убыткам.
Тенденции в энергетической эффективности
С увеличением стоимости энергоресурсов наблюдается растущий интерес к нагревательным элементам с высокой энергетической эффективностью. Производители стремятся разрабатывать устройства, которые не только быстро нагревают, но и поддерживают температуру на заданном уровне с минимальными затратами энергии.
Оптимизация конструкции
Оптимизация форм и размеров нагревательных элементов становится важной задачей. Более эффективные конфигурации позволяют максимизировать теплоотдачу и улучшить распределение тепла, что особенно критично в условиях ограниченного пространства, например, в бытовых нагревателях и водонагревательных системах.
Инновационные методы теплоизоляции
Для повышения общей эффективности нагревательных элементов особое внимание уделяется методам теплоизоляции. Современные материалы, такие как аэрогели или высокоэффективные керамические изоляторы, позволяют значительно уменьшить теплопотери. Это не только экономит энергию, но и защищает конструкцию нагревателя от перегрева.
География применения нагревательных элементов
Современные нагревательные элементы находят широкое применение в различных сферах — от отопления жилых и офисных помещений до промышленных процессов и даже в области медицины. Каждая область ставит свои требования к конструкции и материалам нагревателей, что ведет к постоянному развитию и совершенствованию технологий.
Тепловые насосы и возобновляемые источники энергии
С увеличением концентрации на возобновляемых источниках энергии растёт интерес к интеграции нагревательных элементов с тепловыми насосами. Эти системы позволяют использовать природные ресурсы для обеспечения отопления, что сводит к минимуму затраты на энергию. Эффективность таких интеграций требует разработки специализированных нагревательных элементов, адаптированных к работе с низкотемпературными источниками.
Перспективы и исследования
Будущее нагревательных элементов связано с новыми исследовательскими направлениями. Разработка альтернативных источников энергии, таких как солнечные и геотермальные системы, предполагает необходимость создания нагревателей, способных эффективно работать в этих условиях. Исследования в области новых материалов и технологий позволят создать более эффективные и надежные решения для интерьеров и промышленных производств.
Курс на развитие и улучшение нагревательных элементов продолжается, открывая новые горизонты для достижения оптимального тепла в самых разных сферах жизни.
