Тэн с термопарой: идеальное решение для точного нагрева

Принцип работы термопары: основа точного контроля

Термопара — это простейший и надежный датчик температуры, основанный на термоэлектрическом эффекте (эффекте Зеебека). Она состоит из двух проводов или сплавов разных металлов, соединенных на одном конце в горячий спай (рабочий конец, размещаемый в зоне нагрева) и на другом — в холодный спай (контрольный конец, подключенный к измерительному прибору).

• Генерация термо-ЭДС: При разнице температур между спаями возникает термоэлектродвижущая сила (термо-ЭДС), пропорциональная этой разнице. Напряжение прямо зависит от материалов проводников и температуры, но не от формы или размеров датчика. Если температура на холодном спае стабильна (обычно 0°C или комнатная), ЭДС точно отражает температуру горячего спая.
• Дифференциальный характер: Термопара измеряет разницу температур, а не абсолютное значение. Для точности холодный спай помещают в термостат или камеру с постоянной температурой, чтобы избежать погрешностей.
• Типы спаев и подключение: Горячий спай подвергается изменению температуры, генерируя большее напряжение при росте температуры. Положительные и отрицательные полюса подключают строго по полярности для корректных показаний.

Преимущества термопары:

• Высокая чувствительность к изменениям температуры.
• Широкий температурный диапазон: от -270°C (медь-константан) до +1300°C (хромель-алюмель).
• Быстрый отклик, зависящий от инерции сенсора.
• Простота конструкции: скрутка или сварка проводов без сложной электроники.

В современных системах термо-ЭДС преобразуется цифровым преобразователем в понятный сигнал для автоматики.

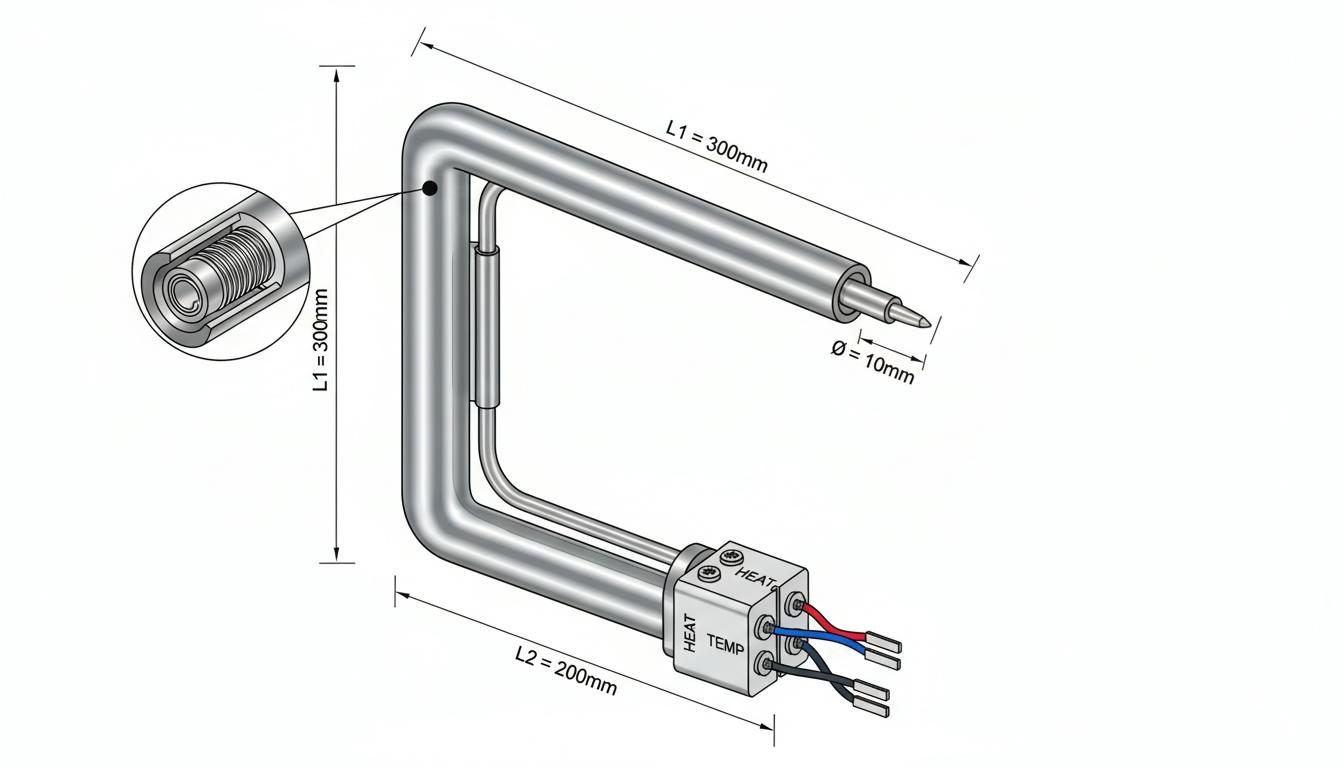

Конструкция ТЭН с термопарой: интеграция для идеального нагрева

ТЭН — это трубчатый нагреватель с nichromeовой спиралью в металлической оболочке (сталь, медь, титан), заполненной изоляцией (MgO). Интеграция термопары делает его «умным» устройством с встроенным контролем.

• Встроенная термопара: Размещается внутри корпуса ТЭН (в центре, конце или вдоль длины) или рядом с нагревательным элементом. Она мониторит температуру оболочки или среды, передавая данные в регулятор для включения/выключения ТЭНа.
• Патронные нагреватели (ТЭНП): Цилиндрические ТЭНы для вставки в отверстия. Обеспечивают равномерный нагрев отнутри наружу по принципу теплопроводности. С термопарой они идеальны для пресс-форм и экструдеров, где пространство ограничено.

Ключевые особенности конструкции:

• Защита спая: Изолированный (спай отделен от оболочки для электрозащиты) или неизолированный (прижат к стенке для быстрого отклика).
• Материалы: Оболочка может быть выполнена из нержавеющей стали или меди, термоэлектроды — из сплавов для работы в агрессивной среде.
• Автоматика: Регулятор (ПИД-контроллер) на основе ЭДС включает ТЭН при отклонении температуры более чем на ±1-5°C.

Преимущества ТЭН с термопарой: почему это идеальное решение

1. Точность нагрева: Автоматическое поддержание температуры с погрешностью менее 1°C, предотвращение перегрева.
2. Экономия энергии: ТЭН работает только по необходимости, что снижает расход на 20-30%.
3. Продление срока службы: Избежание пиковых нагрузок и защита от термического удара.
4. Безопасность: Автовыключение при превышении установленной температуры, интеграция с аварийными системами.
5. Компактность: Нет нужды в внешних датчиках — все в одном устройстве.
6. Универсальность: Подходит для работы с жидкостями, газами и твердыми телами; находит применение как в лабораторных, так и в промышленных масштабах.

Эксперты отмечают, что в патронных ТЭНах термопара делает систему пригодной для точных процессов, где монтаж внешнего оборудования невозможен.

Применения в промышленности и не только

• Промышленный нагрев: Экструзия, литье под давлением, сушка, стерилизация.
• Лаборатории и R&D: Проведение точных экспериментов с контролем температуры.
• Машиностроение: Использование для нагрева пресс-форм и инструментов.
• Химия и пищепром: Реакторы и пастеризаторы, работающие в агрессивной среде.
• Примеры: В процессах пластикообработки ТЭНП с термопарой обеспечивают равномерный нагрев формы, что минимизирует брак.

В сочетании с ПИД-регуляторами достигается стабильность ±0.5°C на диапазоне до 800°C.

Выбор и установка: практические рекомендации

Критерии выбора:

• Диапазон температур и мощность ТЭНа.
• Тип термопары (J, K, T по стандартам ANSI).
• Материал оболочки, подходящий для работы в определенной среде (нержавеющая сталь для воды, инконель для коррозийных сред).
• Положение термопары: в центре для усреднения или на конце для локального контроля.

Схема подключения:

1. Подключить термопару к контроллеру: + к +, — к — (полярность критична).
2. Холодный спай должен быть помещен в термокомпенсатор.
3. ТЭН подключается через реле или тиристор по сигналу контроллера.
4. Калибровка: сравнить показания с эталоном.

Установка патронного ТЭНа:

• Просверлить отверстие с диаметром, превышающим диаметра ТЭНа на 0.01-0.05 мм.
• Вставить ТЭН с термопастой для обеспечения хорошего теплового контакта.
• Зафиксировать устройство и подключить.

Типичные ошибки: Неправильная полярность (что ведет к неточным показаниям), нестабильный холодный спай (погрешность до ±10°C) и отсутствие защиты от вибраций.

Перспективы и инновации

Современные ТЭНы с термопарой интегрируют IoT для удаленного мониторинга, много-зонный контроль и AI-регулирование. Разработки сосредотачиваются на использовании нанотрубок для сверхбыстрого отклика и гибридных сплавов для эксплуатации в экстремальных условиях (до 1600°C). Согласно прогнозам, в 2026 году ожидается рост на 15% в автоматизированных системах.

Эта технология представляет собой золотой стандарт для процессов, где точность равна качеству и безопасности.

Во второй части статьи мы рассмотрим более подробно примеры применения ТЭНов с термопарами в различных отраслях и их влияние на эффективность производственных процессов.
