# ТЭНы для гальваники в промышленных оборудовених: полный обзор для статьи

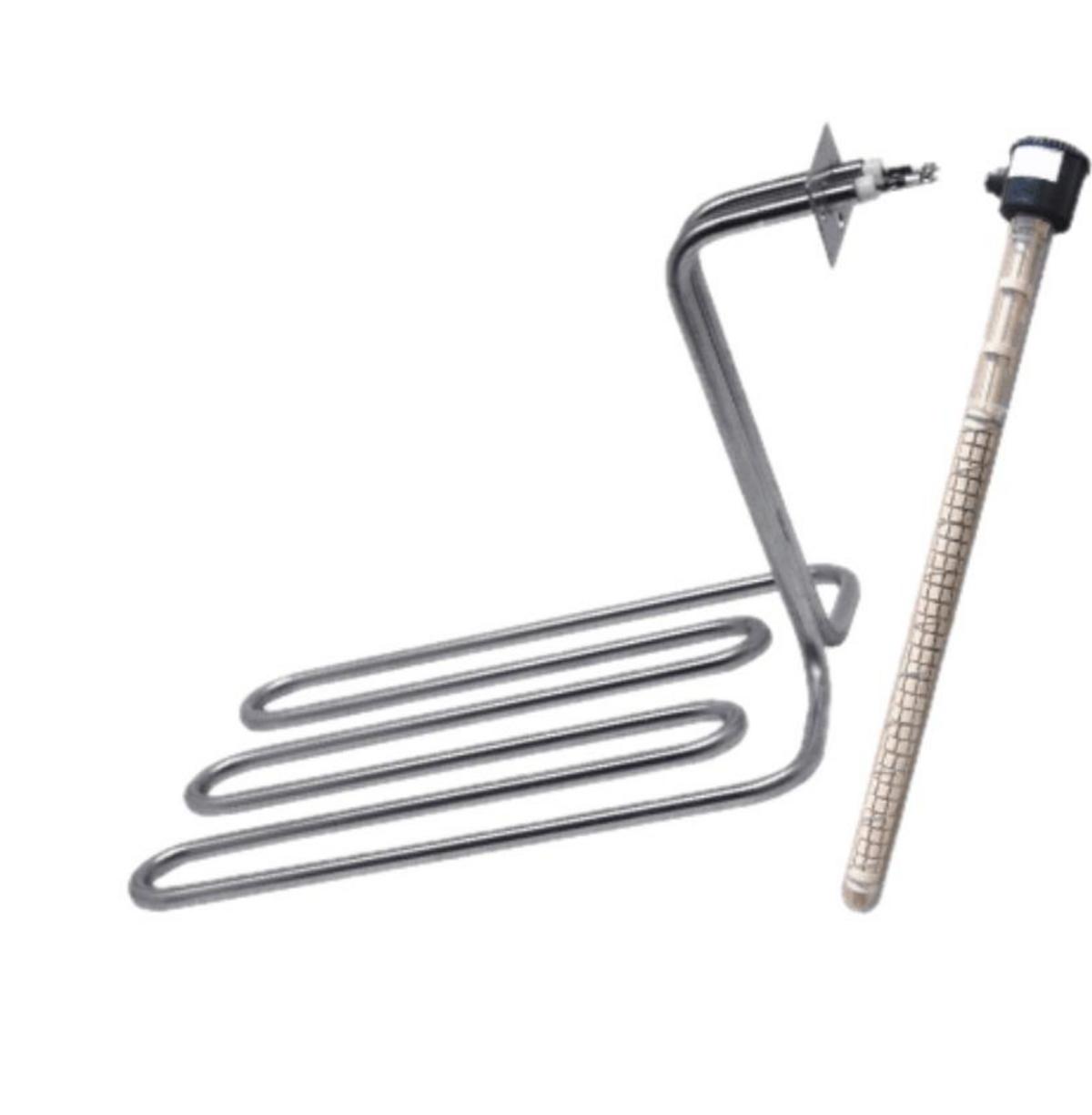

ТЭНы (трубчатые электронагреватели) для гальваники представляют собой специализированные погружные нагревательные элементы, предназначенные для работы в агрессивных химических средах гальванических ванн, где они обеспечивают равномерный нагрев электролитов для процессов цинкования, никелирования, хромирования и других видов гальванотехники. Эти устройства критически важны в промышленном оборудовании, поскольку выдерживают постоянное воздействие кислот, щелочей, солей и расплавов металлов, предотвращая коррозию и загрязнение растворов.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): устройство для нагрева, состоящее из металлической оболочки, внутри которой находится спираль из высокоомного сплава, изолированная диэлектрическим наполнителем.
• Гальваника: процесс нанесения металлического покрытия на поверхность изделия путем электролиза.
• Электролит: раствор, проводящий электрический ток благодаря наличию ионов, используемый в гальванических ваннах.
• Джоулев нагрев: выделение тепла при прохождении электрического тока через проводник.
• Холодная зона: ненагреваемый участок ТЭНа, располагающийся выше уровня жидкости, предназначенный для защиты от коррозии и удобства монтажа.
• ПТФЭ (политетрафторэтилен, PTFE, Teflon): синтетический полимер, обладающий высокой химической стойкостью и низким коэффициентом трения, часто используемый для покрытия оболочек ТЭНов.
• АСУ (автоматизированная система управления): комплекс программно-технических средств, предназначенный для автоматизации управления технологическими процессами.

Принцип работы и конструктивные особенности

ТЭНы для гальваники работают по принципу джоулева нагрева: электрический ток проходит через спираль из высокорезистентного материала (нихром или фехраль), размещенную внутри защитной оболочки, которая передает тепло нагреваемой среде без прямого контакта. Ключевые особенности конструкции адаптированы к экстремальным условиям:

• Погружной монтаж: Элементы полностью погружаются в ванну, фиксируются на верхней кромке выше уровня раствора, с увеличенной холодной зоной (ненагреваемым участком) ниже минимального уровня жидкости для защиты от коррозии.
• Защитная оболочка: Обеспечивает барьер от агрессивных сред. Толщина покрытия (например, ПТФЭ — 0,5–1 мм) минимизирует риск разрушения.
• Соединительные элементы: Кабели (PVC 3×2,5 мм² или аналоги), головки из эпоксидных смол или фторопласта (Ø60×44 мм), фланцы, резьбы (G½, ¾, М10–М22), штуцеры для надежного монтажа.
• Режим эксплуатации: Продолжительный, без ограничений по времени; диэлектрическая прочность до 1250 В; отклонение мощности +5%/-10%.

Конструкция исключает контакт спирали с раствором, продлевая срок службы до 3 лет (гарантия 1 год при 1600 ч наработки).

Материалы оболочек: выбор по агрессивности среды

Выбор материала определяется составом электролита, температурой (до 100–150°C) и риском отложений. Ниже таблица сравнения основных вариантов:

Фторопластовые ФЭН (фторопластовые электронагреватели) особенно популярны за универсальность и безопасность в гальванике, фармацевтике.

Технические характеристики и параметры

ТЭНы изготавливаются под заказ по ГОСТ 13268-88, ГОСТ Р 62086-2005 с гибкими параметрами. Основные диапазоны:

• Мощность: 0,5–36 кВт (стандарт 0,6–10–12–24 кВт; пример: 900 Вт при зоне нагрева 650 мм).
• Напряжение: 12–600 В (220/380 В стандарт; 24/110 В по заказу).
• Диаметр трубки: 6,5–18 мм (8, 10, 12, 13, 16 мм типично).
• Длина: Развернутая 200–6000 мм; нагреваемая зона до 5200 мм (холодная зона 250 мм).
• Формы: U-образные, прямые, кольцевые, с фланцами/резьбой; по эскизам.
• Нагрузка на поверхность: 2,3–2,5 Вт/см².

Пример таблицы характеристик фторопластовых ТЭНов:

Изделия аналогичны европейским брендам (ROTKAPPE, MAWO).

Области применения в промышленных гальванических установках

ТЭНы интегрируются в гальванические ванны — ключевые узлы линий для обработки металлов:

• Гальваника: Нагрев электролитов для покрытия Ni, Cu, Ag, Cr, Zn на деталях авто, мотоциклов, велосипедов, крепеже, электронике, канцелярии.
• Химическая промышленность: Реакторы, емкости с агрессивными растворами, полимеризация.
• Другие: Фармацевтика (стерильный нагрев), биотехнологии, нефтепродукты, бойлеры, текстиль, пищевая отрасль.
• Системы управления: Шкафы АСУ (IP45–IP66, взрывозащищенные) для автоматизации нагрева.

В больших цехах ТЭНы обеспечивают стабильную температуру, ускоряя осаждение покрытий и повышая качество.

Преимущества и инновации

• Долговечность: Стойкость материалов продлевает срок > металлических аналогов; замена без слива раствора.
• Безопасность: Нет риска загрязнения продукта металлом; взрывозащищенное исполнение.
• Экономия: Энергоэффективность, компактность для высокой мощности в малых объемах.
• Гибкость: Индивидуальное изготовление (от 10 шт.), оптовые партии для 5000+ предприятий РФ.
• Экологические аспекты: Снижение энергопотребления по энергетической стратегии.

Керамические и циркониевые варианты — инновации для экстремальных сред.

Монтаж, эксплуатация и меры безопасности

Установка:

1. Закрепить на кромке ванны выше уровня раствора.
2. Обеспечить холодную зону ниже минимума жидкости.
3. Подключить кабель через клеммную коробку (полипропилен/фторопласт).
4. Интегрировать с АСУ для контроля температуры.

Эксплуатация: Избегать сухого хода, мониторить отложения; чистка от накипи. Техника безопасности: вентиляция, СИЗ, заземление; для опасных сред — взрывозащита.

Типичные проблемы: Коррозия при неподходящем материале, перегрев — решаются подбором по ТЗ и автоматикой.

Сравнение с аналогами и рынок

Российские производители («Индустрия ТЭН», «Электротени» и др.) предлагают аналоги ROTKAPPE по цене ниже, с доставкой. Опт от 10 шт., консультации инженеров. Востребованы на 5000+ предприятиях.

Перспективы развития

Тренды: Увеличение мощности в компактных формах, нано-покрытия для сверхстойкости, интеграция IoT для АСУ. Переход к энергоэффективным материалам снижает затраты на 20–30%.

Эта информация собрана из специализированных источников по производству ТЭНов, охватывая конструкцию, материалы и применение. Для статьи рекомендуется дополнить фото ванн, схемами и кейсами эксплуатации. Общий объем данных позволяет создать всесторонний материал.

Продвинутая практика и экономическая оценка применения ТЭНов для гальваники

Выбор и внедрение ТЭНов для гальванических процессов — это не просто закупка комплектующих, а стратегическое решение, влияющее на производительность, качество продукции и операционные расходы. Эффективность определяется не только первоначальной стоимостью, но и совокупной стоимостью владения (TCO), которая включает энергопотребление, затраты на обслуживание, ремонты и возможные простои.

Оптимизация выбора: Критерии и метрики

Ключевые факторы, влияющие на выбор оптимального ТЭНа, выходят за рамки технических спецификаций и затрагивают экономическую целесообразность:

• Энергоэффективность: Снижение удельного энергопотребления (кВт⋅ч/кг обработанного металла) напрямую влияет на операционные расходы. Например, выбор ТЭНа с оптимальной нагрузкой на поверхность (2,3-2,5 Вт/см²) предотвращает локальный перегрев и снижает общие потери тепла.
• Срок службы и надежность: Продление межсервисного интервала и увеличение среднего времени наработки на отказ (MTBF) минимизирует затраты на замену и простои. Гарантия 1 год при 1600 ч наработки для качественных ТЭНов свидетельствует о надежности, но фактический срок службы может достигать 3 лет и более при правильной эксплуатации.
• Скорость нагрева и стабилизация температуры: Чем быстрее достигается и точнее поддерживается заданная температура электролита, тем выше производительность процесса и стабильнее качество покрытия.
• Стоимость жизненного цикла (TCO): Расчет TCO включает первоначальную стоимость, затраты на электроэнергию, техническое обслуживание, ремонты, стоимость простоя и утилизацию.

Сравнительная таблица: Оценка ТЭНов по критериям TCO

Формула расчета TCO (упрощенная):

TCO = C_initial + (E_consumption * Cost_electricity) + C_maintenance + C_downtime + C_replacement

где:

• C_initial – первоначальная стоимость ТЭНа.
• E_consumption – общее энергопотребление за период.
• Cost_electricity – стоимость единицы электроэнергии.
• C_maintenance – затраты на обслуживание и ремонт.
• C_downtime – стоимость простоя производства.
• C_replacement – стоимость замены ТЭНа.

Кейсы внедрения и оптимизации

Кейс 1: SMB-предприятие, покрытие крепежа цинком

• Проблема: Частые отказы ТЭНов из нержавеющей стали в ваннах с серосодержащими растворами, приводящие к простоям и нестабильному качеству покрытия.
• Решение: Переход на ТЭНы в фторопластовой оболочке (PTFE) с рекомендованной нагрузкой на поверхность 2,5 Вт/см².
• Результат: Снижение частоты отказов на 80%, увеличение срока службы ТЭНов с 1 года до 3-4 лет, сокращение простоев на 50%, улучшение стабильности покрытия. Экономия на закупке ТЭНов и сокращении потерь от брака составила ~25% в год.

Кейс 2: Крупный производитель автокомпонентов, хромирование

• Проблема: Высокая стоимость титановых ТЭНов и необходимость их частой чистки от отложений в ваннах с хромовой кислотой.
• Решение: Исследование и внедрение ТЭНов из циркония с индивидуальными параметрами (мощность 20 кВт, длина 3,5 м), спроектированных для работы с высокой концентрацией кислоты.
• Результат: Увеличение срока службы ТЭНов с 2 до 5 лет, снижение частоты чисток на 60%, уменьшение расхода электроэнергии за счет более равномерного распределения тепла. Несмотря на высокую начальную стоимость, TCO оказалась ниже на ~15% благодаря радикальному сокращению затрат на обслуживание и замену.

Интеграция с АСУ и системы контроля

Автоматизированные системы управления (АСУ) играют ключевую роль в оптимизации работы гальванических ванн. Интеграция ТЭНов с АСУ позволяет:

• Точное поддержание температуры: Обеспечивает стабильность процесса, что критически важно для качества покрытия. Отклонение от заданного режима может привести к снижению адгезии, неравномерности толщины слоя или изменению структуры покрытия.
• Мониторинг состояния ТЭНов: Датчики температуры и тока могут сигнализировать о возможных неисправностях (например, коротком замыкании, снижении мощности), предотвращая аварийные ситуации и позволяя провести своевременное обслуживание.
• Оптимизация энергопотребления: АСУ может управлять режимами работы ТЭНов в зависимости от нагрузки, времени суток или других факторов, снижая пиковые нагрузки и общее потребление электроэнергии.
• Ведение журнала событий: Автоматическая запись параметров работы (температура, мощность, время работы) облегчает анализ производительности и диагностику проблем.

Чек-лист для выбора и заказа ТЭНов

При заказе или выборе ТЭНов для гальванических ванн рекомендуется использовать следующий чек-лист:

• 1. Определение рабочей среды:
  • Состав электролита (кислотность/щелочность, концентрация солей, наличие органических добавок).
  • Максимальная рабочая температура.
  • Наличие взвешенных частиц или склонность к образованию отложений.
• 2. Расчет требуемых параметров:
  • Объем ванны (литры).
  • Требуемая скорость нагрева (для первого запуска).
  • Требуемая температура эксплуатации.
  • Определение необходимой мощности (Вт/литр или общая мощность).
• 3. Выбор материала оболочки:
  • Соответствие материала химической стойкости среды.
  • Требуемая термостойкость.
  • Допустимая нагрузка на поверхность (Вт/см²).
• 4. Определение конфигурации и монтажа:
  • Форма ТЭНа (U-образный, прямой, кольцевой).
  • Тип монтажа (штуцер, фланец, резьба).
  • Необходимая длина нагреваемой зоны и холодной зоны (минимум 250 мм).
• 5. Электрические параметры:
  • Рабочее напряжение (В).
  • Тип подключения (однофазное, трехфазное).
  • Требования к классу защиты (IP).
• 6. Дополнительные требования:
  • Наличие сертификатов соответствия.
  • Требования к условиям эксплуатации (взрывозащита).
  • Сроки поставки и гарантийные обязательства.
  • Возможность изготовления по индивидуальным чертежам.

Перспективы и технологические тренды

Развитие в области ТЭНов для гальваники движется в сторону повышения их долговечности, энергоэффективности и интеграции с современными системами управления. Инновационные материалы, такие как покрытия с наноструктурой, могут значительно повысить коррозионную стойкость и срок службы. Использование IoT-решений для мониторинга и предиктивного обслуживания позволит перейти от реактивного ремонта к проактивному управлению состоянием оборудования, минимизируя риски и оптимизируя производственные процессы.
