Гост тэн трубчатый: как выбрать идеальный для вашего проекта

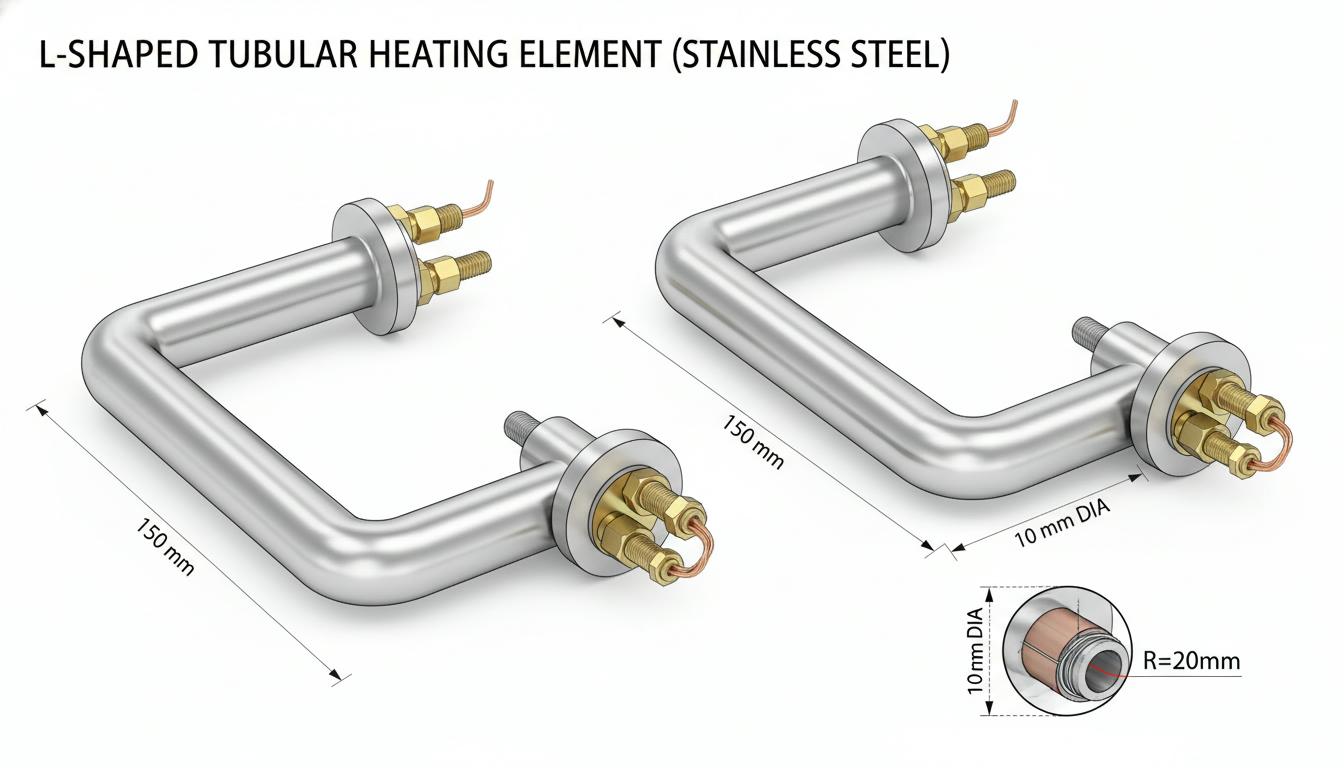

Что такое ТЭН по ГОСТу: конструкция и принцип работы
Согласно действующему стандарту ГОСТ 13268-88, трубчатый электронагреватель (ТЭН) представляет собой электрический нагреватель сопротивления, состоящий из нагревательного элемента с контактными стержнями на концах. Эти элементы запрессованы вместе с наполнителем в металлическую оболочку, что обеспечивает их защиту и долговечность. Основные компоненты конструкции ТЭНа включают:
- Оболочка — это металлическая трубка, изготовленная из сплавов с высоким удельным сопротивлением. Обычно используются стальные марки 10, 20 по ГОСТ 1050-74 или 12Х18Н10Т по ГОСТ 5632-72 для высоких температур.
- Нагревательная спираль — металлический проводник, обладающий высоким удельным сопротивлением, который генерирует тепло при прохождении электрического тока.
- Наполнитель — уплотненный изолирующий материал, чаще всего оксид магния, окружающий спираль и обеспечивающий теплоотвод и электрическую изоляцию.
- Контактные стержни — элементы для подключения к электрической сети, длиной от 40 до 630 мм, с различными контактными устройствами.
- Герметизация — использование герметика для защиты от влаги и внешних загрязняющих факторов.
Принцип работы ТЭНа основан на тепловом излучении, конвекции и теплопроводности, что позволяет эффективно нагревать жидкости, газы или твердые тела. Важно отметить, что стандарт не распространяется на модели, предназначенные для работы в условиях вакуума, а также при давлениях более 9,8×105 Па или температурах оболочки выше 500–800°C, в зависимости от заводской спецификации.
Основные ГОСТы для трубчатых ТЭНов: история и статус
Исторически, ТЭНы регулируются несколькими стандартами, которые со временем эволюционировали. В таблице ниже представлены актуальные ГОСТы:
| ГОСТ | Статус | Основное назначение | Ключевые особенности |
|---|---|---|---|
| ГОСТ 13268-83 | Заменён (на 13268-88) | Общие технические условия для ТЭНов общего назначения | Напряжения 12–380 В, развернутая длина 250–6300 мм, мощность до 25 кВт |
| ГОСТ 13268-88 (СТ СЭВ 171-87) | Действующий | Трубчатые электронагреватели общего назначения | Развернутая длина 250–6300 мм (ряд 40 по ГОСТ 6636-69), диаметры 6,5–24 мм, отклонения ±1–2% |
| ГОСТ 19108-81 (СТ СЭВ 6702-89) | Действующий для бытовых | ТЭНы для нагревательных приборов | Напряжения 6–240 В, мощность 0,1–3 кВт, диаметры 5–10 мм, температура до 500°C |
Эти стандарты определяют ключевые этапы производства, включая маркировку, контроль качества и приемосдаточные испытания. Это важно для обеспечения долгосрочной работы ТЭНов и их соответствия заявленным характеристикам.
Технические характеристики ТЭНов по ГОСТу: полная таблица параметров
При выборе ТЭНа необходимо внимательно изучить его технические параметры. Ниже представлена таблица с ключевыми характеристиками из ГОСТ 13268-88 и 19108-81:
| Параметр | Диапазон по ГОСТ 13268-88 | Диапазон по ГОСТ 19108-81 | Отклонения и примечания |
|---|---|---|---|
| Развернутая длина (L) | 250–6300 мм (ряд 40 по ГОСТ 6636-69) | 250–(560)–6300 мм | До 1000 мм: ±2% (макс. 12 мм); >1000 мм: ±1%; по согласованию ±5% |
| Длина активной поверхности (La) | От 30 мм до нескольких метров | Аналогично | Зависит от проекта |
| Длина контактных стержней (Lk) | 40–630 мм | Аналогично | В заделке |
| Диаметр оболочки (D) | 6,5; 8,5; 10; 13; 16; 18,5 мм (+0,3/-0,1 до +0,4/-0,2 мм) | 5,0; 6,5; 7,4; 8,0; 8,5; 10,0 мм (+0,3/-0,1 мм) | Стандартные: 8–18 мм |
| Толщина стенки (S) | Рекомендуемые в приложениях ГОСТ | Аналогично | Обеспечивает прочность |
| Напряжение | 12; 24; 36; 42; 48; 60; 110; 127; 220; 380 В (AC/DC) | 6; 12; 24; 36; 42; 60; 110; 127; 220; 240 В (AC/DC) | Для экспорта — по заказу |
| Мощность | 0,1–25 кВт | 0,10; 0,12; … 3,00 кВт (ряд E-серия) | Отклонение: ±5% (R>10 Ом), ±10% (R<10 Ом) |
| Удельная поверхностная мощность | До 20 Вт/см² | До 5,5 Вт/см² (воздух, 6 м/с) | Зависит от среды (табл. 4 ГОСТ) |
| Рабочая температура оболочки | До 800°C | До 500°C (не свыше) | Материал: сталь до 450°C, нержавейка выше |
| Длина пути утечки тока | Не менее 3,0 мм | Аналогично | Между оболочкой и стержнем |
| Ресурс | Зависит от среды и мощности | Указан в табл. ГОСТ | Для воздуха — до 5,5 кВт/м² |
При производстве ТЭНов используется надлежащая герметичность оболочек и наполнитель, обеспечивающий электрическую изоляцию, а также долговечность устройства.
Маркировка ТЭНов по ГОСТу: как расшифровать
Правильная маркировка ТЭНа играет важную роль в его выбор. Например, маркировка ТЭН-380А-12-2,5/230 расшифровывается следующим образом:
- ТЭН — трубчатый электронагреватель.
- 380 — развернутая длина L = 380 мм.
- A — контактный стержень 40 мм (другие буквы указывают на вариации).
- 12 — диаметр трубки 12 мм.
- 2,5 — мощность 2,5 кВт.
- 230 — напряжение 230 В.
Полная маркировка может включать тип изолятора, информацию о герметизации и материал оболочки. Проверка наличия символа ГОСТ на изделии гарантирует соответствие изделию заявленным требованиям.
Критерии выбора идеального ТЭНа для вашего проекта: пошаговое руководство
Выбор ТЭНа по ГОСТу требует учета нескольких важных факторов. Следует следовать следующему пошаговому руководству:
- Определите условия эксплуатации:
- Среда нагрева: вода (медь/нержавейка), воздух (сталь), масло (титан), агрессивные (спецсплавы).
- Температура: до 450°C — углеродистая сталь; выше — нержавейка 12Х18Н10Т.
- Давление/вакуум: стандартные ГОСТ не подходят для >9,8×105 Па.
- Климат: УХЛ4.2 для умеренного.
- Рассчитайте мощность и удельную нагрузку:
- Формула: P = q × S, где q — удельная мощность (Вт/см², макс. 20), S — площадь поверхности.
- Для воздуха с скоростью >6 м/с: до 5,5 Вт/см² (сталь); подвижный воздух: 3,5 Вт/см².
- Общая мощность: 0,1–25 кВт, отклонение не >5–10%.
- Выберите габариты:
- Длина: чтобы удельная нагрузка не превышала норму (длиннее — ниже нагрузка, долговечнее).
- Диаметр: 8–18 мм для универсальности.
- Монтаж: резьба, фланец, штуцер (по согласованию).
- Проверьте электрические параметры:
- Напряжение сети: стандартные 220/380 В.
- Сопротивление: >10 Ом для точности мощности.
- Учитывайте монтаж и безопасность:
- Длина утечки тока ≥3 мм.
- Контактные устройства для надежного подключения.
- Ресурс: проверяйте таблицы ГОСТ для вашей среды.
Следующий этап — это углублённое изучение типичных ошибок при выборе и способов их избежать, что поможет сделать ваш проект более успешным и безопасным.
Типичные ошибки при выборе и как их избежать
При проектировании и выборе трубчатых электронагревателей могут возникнуть ряд распространенных ошибок, которые могут негативно сказаться на эффективности и долговечности оборудования. Рекомендуется обратить внимание на следующие аспекты:
- Неправильная удельная нагрузка: Перегрузка ТЭНа может привести к быстрому износу и выходу из строя. Для предотвращения этого важно строго следовать расчетам и рекомендациям, приведенным в таблицах ГОСТ.
- Несоответствие среды: Использование неподходящих материалов в агрессивных средах может вызвать коррозию. Выбор материала оболочки ТЭНа должен соответствовать характеристикам среды и её температуры.
- Игнорирование отклонений: Отклонения в размерах могут привести к неправильной установке и снижению эффективности нагрева. Контроль точности размеров, например, ±1–2% по длине, является критически важным.
- Отсутствие маркировки: Использование ТЭНов без сертификатов соответствия ставит под угрозу безопасность. Обязательно проверяйте наличие ГОСТ-символов на изделии.
- Неподходящее напряжение: Неправильный выбор напряжения может привести к неисправностям. Для бытовых приборов используется стандартное напряжение 220 В, тогда как для промышленности — 380 В.
Преимущества ТЭНов по ГОСТу и области применения
ТЭНы, соответствующие государственным стандартам, обладают множеством преимуществ, включая:
- Высокая надежность: Тайминг эксплуатации может достигать тысяч часов без значительных потерь эффективности.
- Простота монтажа: Простота установки и подключения делает их идеальными для использования в многочисленных отраслях.
- Точное соответствие требованиям: Все аспекты проектирования и производства контролируются стандартами, что гарантирует высокое качество продукции.
Области применения ТЭНов广泛. Их можно встретить в таких устройствах, как:
- Бойлеры для нагрева воды.
- Электрические плиты и варочные поверхности.
- Сушилки для различных материалов.
- Промышленные печи, используемые в производственных процессах.
- Водонагреватели, которые обеспечивают горячую воду для бытовых нужд.
Практические советы для проекта
Для успешного проектирования и установки ТЭНов рекомендуется учитывать следующие советы:
- Расчет мощности: Используйте специальные программы или онлайн-калькуляторы, а также формулы, указанные в ГОСТ, чтобы точно рассчитать необходимую мощность.
- Выбор поставщиков: Обратите внимание на компании, предоставляющие продукцию с сертификатами ГОСТ 13268-88, чтобы гарантировать соответствие всем нормативам.
- Тестирование компонентов: Обязательно проверяйте сопротивление и изоляцию перед установкой для обеспечения безопасной эксплуатации.
- Альтернативные решения: для специфических условий эксплуатации могут потребоваться нестандартные ТЭНы по техническому заданию.
Следуя этим рекомендациям и учитывая перечисленные ошибки, вы сможете значительно снизить риски и обеспечить надежный и эффективный нагрев в вашем проекте. В дальнейшем рассмотрим ключевые аспекты выбора материалов и их соответствия требованиям ГОСТ, что поможет углубить понимание процесса.
