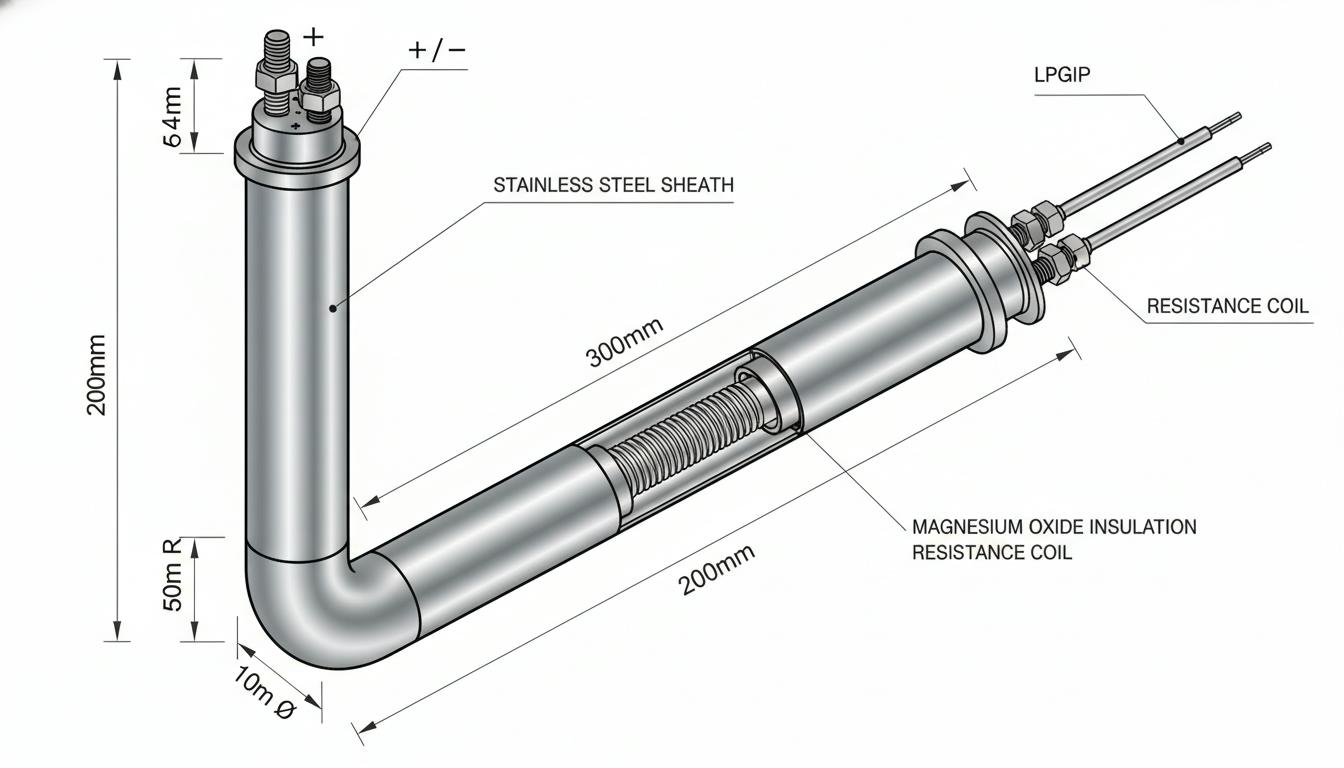

Подключение тэна 380 вольт: секреты безопасной установки
Основные схемы подключения ТЭНов на 380 вольт
При работе с трёхфазной сетью 380 вольт используются две принципиально различные схемы соединения нагревательных элементов: «звезда» и «треугольник». Выбор между ними зависит от того, на какое напряжение рассчитаны сами ТЭНы, и от требуемой мощности системы.
Схема «Звезда»
Схема «звезда» применяется, когда нагревательные элементы рассчитаны на напряжение 220 вольт. При таком подключении один конец каждого ТЭНа соединяется в общей нейтральной точке, а второй конец подключается к одной из фаз (A, B или C). Фазное напряжение между каждой фазой и нейтралью в типичной сети 380/220 вольт составляет около 220 вольт, что идеально подходит для этих элементов.
Схема «Треугольник»
Схема «треугольник» используется для ТЭНов, рассчитанных на напряжение 380 вольт. Нагревательные элементы в этой схеме соединяются непосредственно между фазами, каждый подключается между двумя соседними фазами, образуя замкнутый треугольник. Таким образом, элементы получают полное линейное напряжение 380 вольт.
Нельзя подключать ТЭНы на 380 вольт по схеме «звезда», так как они будут получать лишь 220 вольт вместо требуемых 380, что приведет к значительным потерям мощности нагрева. Обратное также недопустимо: ТЭНы на 220 вольт, подключённые по схеме «треугольник», получат полное напряжение 380 вольт и выйдут из строя.
Различия в электрических параметрах
От выбора схемы подключения зависят не только переходные процессы в сети, но и величина тока, который потребляет система, а также мощность каждого отдельного элемента. Это различие имеет серьёзные практические последствия для выбора сечения кабеля и защитной аппаратуры.
| Вариант | Напряжение ТЭНа | Схема подключения | Сила тока (ампер) |
|---|---|---|---|
| 1 | 380 В | Треугольник | ≈15 |
| 2 | 220 В | Звезда | ≈27 |
Разница в силе тока значительна: при 27 амперах потребуется кабель большего сечения, поскольку больший ток вызывает значительный нагрев контактов и клемм подключения, что может привести к неисправности блока, окислению контактов и ухудшению электрического соединения. Таким образом, для высокомощных систем часто рекомендуют использовать схему «треугольник» с ТЭНами на 380 вольт, чтобы минимизировать ток и избежать проблем с теплоотводом в контактах.
Техническая подготовка к подключению
Перед началом работ важно заранее подготовить всё необходимое оборудование и материалы. Это позволит сократить время монтажа и снизить риск ошибок, совершаемых в спешке.
Выбор сечения кабеля
Сечение провода выбирается в зависимости от мощности подключаемых ТЭНов и типа схемы соединения. Неправильный выбор может привести к перегреву кабеля, оплавлению изоляции и возгоранию. При подключении трёхфазных систем обычно используют:
- 5-жильный провод для схемы «звезда» (три фазы, нейтраль и защитное заземление)
- 4-жильный провод для схемы «треугольник» (три фазы и защитное заземление, так как рабочая нейтраль не используется)
Маркировка проводов унифицирована:
- Белый провод — фаза A
- Чёрный провод — фаза B
- Коричневый провод — фаза C
- Синий провод — рабочий нейтральный провод (N)
- Жёлто-зелёный провод — защитное заземление (PE)
Маркировка контактов ТЭНа
Контакты нагревательного элемента, как правило, обозначаются в инструкции производителя. Концы ТЭНа часто окрашиваются в разные цвета: один конец может быть синим или чёрным (для нейтрали в схеме «звезда»), другой — коричневым, красным или жёлтым (для фазы).
Пошаговая процедура подключения
Процесс подключения требует последовательного выполнения операций.
Первый этап: отключение электропитания
Это обязательное условие. Перед началом любых работ с электрооборудованием необходимо убедиться, что питание отключено. Для проверки можно использовать тестер напряжения.
Второй этап: подготовка ТЭНов
Установите ТЭНы в соответствии с инструкцией производителя, убедитесь в их надежном креплении и отсутствии повреждений изоляции. Проверьте доступность всех выводов для подключения.
Третий этап: соединение ТЭНов по выбранной схеме
Для схемы «звезда»: соедините один конец каждого ТЭНа (обычно синий или чёрный провод) с помощью перемычки в одной общей клеммной колодке, это будет нейтральная точка. Каждый из трёх ТЭНов должен быть подключён к отдельной клеммной колодке для фаз.
Для схемы «треугольник»: первый ТЭН соедините между фазами A и B, второй — между фазами B и C, третий — между фазами C и A, используя перемычки надлежащего сечения.
Важно, чтобы количество элементов было кратно трём. Это нужно для равномерного распределения нагрузки между фазами и устранения эффекта «перекоса фаз».
Четвёртый этап: подключение кабеля питания
Подключите провода к клеммной колодке: фазные провода (A, B, C) — к соответствующим клеммам фаз ТЭНов, нейтральный провод (N) — к клемме нейтрали (только для схемы «звезда»), провод заземления (PE) — к специальной клемме на корпусе или к заземляющему контуру.
Пятый этап: контроль и проверка
Визуально проверьте все соединения на надежность, отсутствия повреждений изоляции и правильность подключения в соответствии со схемой.
Система безопасности и защита
Современные системы требуют комплексного подхода к безопасности, который включает разнообразные защитные устройства и правильную организацию соединений.
Заземление
Это базовая мера защиты. Корпус устройства должен быть обязательно заземлён. Подключение заземления осуществляется через специальный болт к общему контуру заземления здания. Сопротивление заземления должно составлять не более 4 ом, и его необходимо контролировать.
Устройство защитного отключения (УЗО)
УЗО защищает от токов утечки при нарушении изоляции. При обнаружении тока утечки УЗО мгновенно отключает питание цепи, что исключает возможность поражения человека электрическим током. Номинальный ток отключения УЗО должен составлять 30 миллиампер.
Автоматические выключатели
Они защищают систему от перегрузок и коротких замыканий. Автоматы отслеживают силу тока и при её превышении разрывают цепь, предотвращая перегрев проводки.
Предохранительные клапаны
Для систем с водой предохранительные клапаны предотвращают избыточное давление, возникающее при нагреве, что позволяет избежать разрывов корпуса.
Типичные ошибки при монтаже
Опытные специалисты выделяют распространенные ошибки, которые могут привести к выходу оборудования из строя или создать опасные ситуации.
- Несоответствие номиналов элементов и схемы подключения. Это одна из серьёзных ошибок, когда используются ТЭНы 220 В для схемы «треугольник» или наоборот.
- Отсутствие нейтрали при подключении по схеме «звезда». Неправильное подключение может привести к плохой работе системы или её поломке.
- Неправильный подбор автоматики и защитных устройств. Это может привести к неправильному срабатыванию защиты.
- Слабое крепление контактов. Это может вызвать искрение и перегрев.
- Использование кабеля недостаточного сечения. Это приводит к перегреву проводки и возможным пожарам.
Для профилактики подобных ошибок важно строго следовать инструкциям и рекомендациям производителей, а также комплексно подходить к каждой стадии установки.
Проверка и контроль после подключения
После завершения всех монтажных работ необходимо провести проверки перед подачей напряжения. Спешка на этом этапе может иметь серьёзные последствия.
Первая проверка: измерение изоляции
Используя мегомметр, измерьте сопротивление изоляции проводов и ТЭНов. Низкое сопротивление указывает на возможные повреждения.
Вторая проверка: проверка сопротивления ТЭНов
Омметром проверьте электрическое сопротивление каждого элемента. Значительное отклонение указывает на замыкание или обрыв.
Третья проверка: визуальная проверка
Осмотрите соединения на предмет надежности и отсутствия повреждений.
Четвёртая проверка: первое включение под наблюдением
Подайте напряжение на систему и замерьте фазные и линейные напряжения. Разногласия в токах указывают на проблемы с распределением нагрузки.
Пятая проверка: проверка герметичности
Если система содержит воду, проверьте её на наличие протечек.
Практические советы по безопасности
- Используйте только качественные материалы и инструменты.
- Проверьте соответствие ТЭНов сетевому напряжению.
- Маркируйте все провода для облегчения последующего обслуживания.
- Запрещено включать ТЭН без воды в емкости.
- Работа с системой должна производится только при отключённом электропитании.
Тщательное соблюдение всех правил и рекомендаций обеспечивает не только безопасность, но и долгосрочную эффективную работу нагревательных систем. Далее будет рассмотрена процедура фиксации и герметизации ТЭНа в корпусе, что также является важным шагом в установке.
Процедура фиксации и герметизации ТЭНа в корпусе
После завершения подключения ТЭНа важно обеспечить его надежное закрепление и герметичность соединения, чтобы избежать утечек и повреждений оборудования. Эти этапы играют критическую роль в обеспечении долгосрочной и безопасной работы устройства.
Подготовка
Перед тем как приступать к установке, убедитесь, что отверстие в корпусе соответствует размерам ТЭНа, отверстие чистое и не имеет повреждений. Если требуется, очистите поверхность от грязи и ржавчины.
Нанесение герметика
Нанесите герметик на прокладку и уплотнительные кольца ТЭНа. Это создаст водонепроницаемое соединение и предотвратит протечки, которые могут привести к аварийным ситуациям.
Вставка ТЭНа
Аккуратно вставьте ТЭН в отверстие, следя за тем, чтобы прокладка плотно прилегала к корпусу. Это поможет создать необходимую герметичность при эксплуатации устройства.
Фиксация
Затяните контргайку или болты фланца с моментом затяжки 20-30 Нм. Важно не перетягивать крепеж, так как это может привести к деформации и трещинам на корпусе устройства.
Проверка герметичности
Наполните бак водой и проверьте наличие протечек в течение 10-15 минут. Если вода подтекает, аккуратно снимите ТЭН и повторите процедуру с новой прокладкой.
Соблюдение равномерного распределения нагрузки
При подключении нескольких ТЭНов к трёхфазной сети важно соблюдать кратность подключения по три. Это обеспечивает равномерное распределение нагрузки и предотвращает эффект «перекоса фаз». В случае перекоса, одна или две фазы могут получать большую нагрузку, чем третья, что может привести к нестабильности работы оборудования и даже к его повреждению.
| Количество ТЭНов | Количество на фазу |
|---|---|
| 6 | 2 |
| 9 | 3 |
| 12 | 4 |
Выбор между «звездой» и «треугольником»: практические рекомендации
При выборе схемы подключения стоит обратить внимание на следующие рекомендации:
- Схема «звезда»: Подходит для ТЭНов, рассчитанных на 220 вольт. Обеспечивает стабильную работу и позволяет использовать нулевой провод, что снижает требования к сечению питающего кабеля.
- Схема «треугольник»: Рекомендуется для ТЭНов на 380 вольт. Обеспечивает максимальную мощность и меньший ток, что позволяет использовать провода меньшего сечения. Часто используется в промышленных установках.
- Доступность запасных частей: При выборе элементов учитывайте не только мощность, но и легкость замены. Иногда имеет смысл использовать унифицированные элементы на 220 вольт.
Рекомендуемая автоматика для управления системой
Для повышения удобства и безопасности эксплуатации системы стоит установить следующие устройства:
- Термореле: Автоматически отключает питание при достижении установленной температуры и снова включает его, когда температура падает ниже заданного уровня.
- Таймер: Позволяет автоматизировать управление системой по расписанию, что помогает экономить электроэнергию.
- Амперметр и вольтметр: Устройства для контроля параметров электрической сети, помогают быстро идентифицировать проблемы.
Обслуживание и диагностика неисправностей
Регулярное техническое обслуживание помогает предотвратить многие проблемы и продлить срок службы системы. Рекомендуется проводить ежегодную проверку, которая включает:
- Проверку целостности изоляции кабеля и отсутствия повреждений.
- Измерение сопротивления изоляции мегомметром.
- Проверку прочности крепления всех контактов.
- Визуальный осмотр на предмет коррозии или окисления.
- Проверку герметичности соединений в системах с водой.
- Измерение сопротивления заземления (не более 4 Ом).
Также важно знать признаки неисправности, требующие немедленного отключения питания, такие как:
- Запах горелой изоляции.
- Искры или тлеющие контакты.
- Необычный шум при работе.
- Частые срабатывания УЗО или автомата.
- Снижение или повышение напряжения в сети.
Выполнение всех вышеуказанных рекомендаций и правил обеспечит надежную и безопасную эксплуатацию системы, снизит риск поломок и аварийных ситуаций. Подходите к монтажу и обслуживанию оборудования ответственно, и ваша система будет работать долго и эффективно.
