Подключение тэнов в сеть 380: секреты эффективной установки

Основные принципы трехфазного подключения

В трехфазной сети линейное напряжение между фазами составляет 380 В, а фазное (от фазы до нейтрали) — около 220 В. Неправильный выбор схемы приводит к перегреву, снижению мощности или выходу ТЭНов из строя.

• Схема «Звезда»: Подходит для ТЭНов на 220 В. Один конец каждого ТЭНа соединяется в общей нейтральной точке (N), второй — к фазам L1, L2, L3. Каждый элемент получает ~220 В. Для этой схемы требуется 5-жильный кабель (три фазы, нейтраль, заземление). Идеально подходит для систем с нейтралью, где требуется равномерное распределение нагрузки.

<li><strong>Схема «Треугольник»</strong>: Используется для ТЭНов на 380 В. ТЭНы соединяются последовательно между фазами без нейтрали (4-жильный кабель: три фазы + заземление). Каждый элемент получает полные 380 В, что обеспечивает максимальную мощность. Схема подходит для мощных блоков от 18 кВт.</li>

Ключевые отличия схем в таблице

Для «звезды» фазное напряжение рассчитывается по формуле: U_ф = 380 / √3 ≈ 220 В. Ток на фазу определяется как I = P / (√3 × U × cosφ), где P — мощность. Для «треугольника» напряжение равно 380 В, и ток ниже за счет большего напряжения.

Пошаговое руководство по установке: от подготовки до пуска

Эффективная установка требует строгого соблюдения техники безопасности. Работайте только при отключенном питании и используйте индикатор напряжения.

1. Подготовка материалов и инструментов

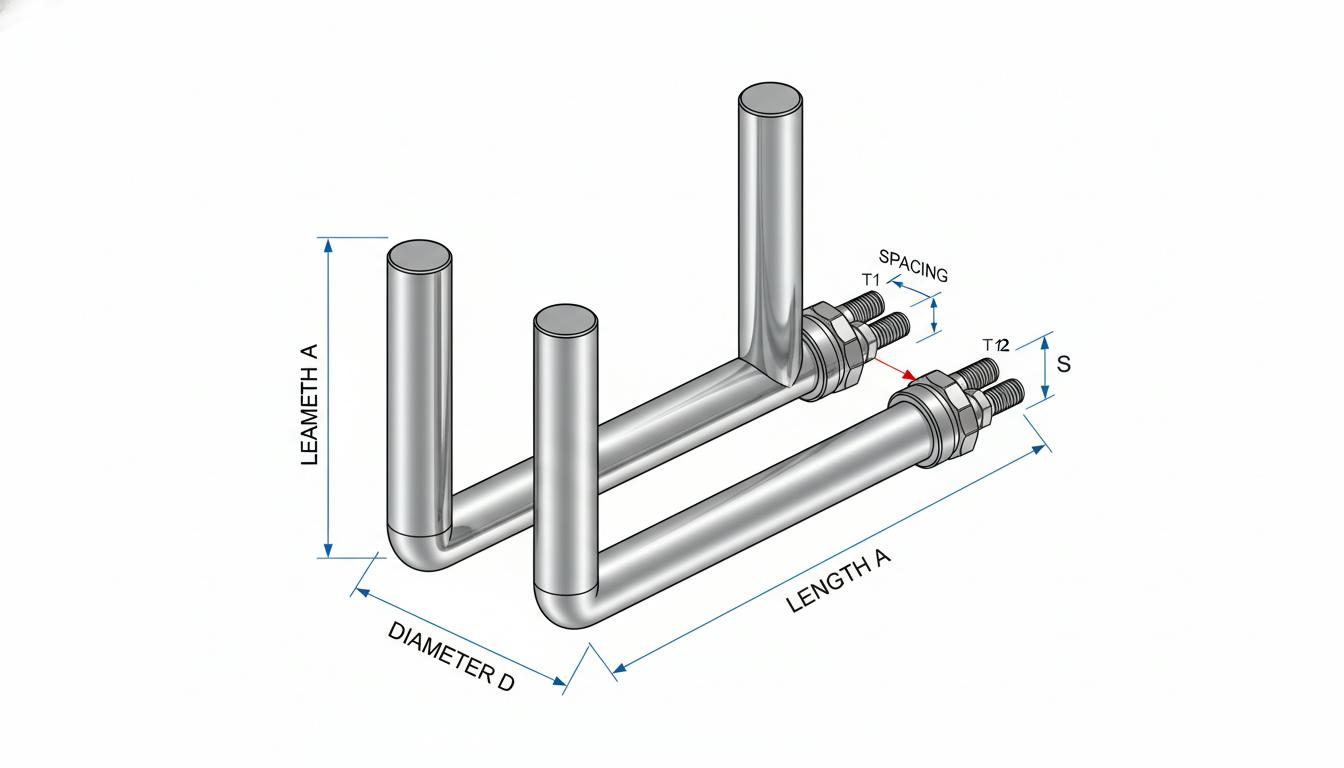

• ТЭНы с номиналом 220/380 В, мощностью 100 Вт — 10 кВт+ (диаметры трубок 8-18 мм, длины 280-6000 мм).
• Кабель: сечение зависит от мощности (например, 4 мм² для 18 кВт; для 380 В «треугольник» — 0,75-1 мм² на малых токах).
• Клеммные колодки, перемычки, УЗО (30 мА), автоматические выключатели, мегомметр, омметр.
• Инструменты: отвертки, пассатижи, стриппер, индикатор напряжения, тепловизор для проверки.

2. Выбор и монтаж ТЭНов

Определите мощность блока: используйте кратное 3 количество ТЭНов на фазу для обеспечения баланса нагрузки. Рекомендуется устанавливать ТЭНы вертикально для лучшей теплоотдачи, а также использовать крепление (резьба, фланцы, штуцеры), чтобы обеспечить герметичность в жидкостных системах.

3. Подключение по схеме «Звезда» (пример для 3 ТЭНов на 220 В)

1. Соедините один конец каждого ТЭНа перемычкой в нейтраль (N, синий провод).
2. Второй конец: L1 (белый) к первому, L2 (черный) ко второму, L3 (коричневый) к третьему.
3. Заземление (PE, желто-зеленый) подключите к корпусам.
4. При большем количестве используйте перемычки для параллельного соединения в ветвях.

4. Подключение по схеме «Треугольник» (пример для 3 ТЭНов на 380 В)

1. Первый ТЭН: соедините между L1 и L2.
2. Второй: соедините между L2 и L3.
3. Третий: соедините между L3 и L1 (замкнутый контур).
4. Обязательно заземлите.
5. Для мощных блоков: используйте по 3 ТЭНа параллельно в каждой ветви.

5. Подключение кабеля питания

Фазы A/B/C подключите к соответствующим клеммам. Если используется схема «звезда», соедините N с нейтралью ТЭНов. Подключите PE ко всем корпусам и контуру заземления.

6. Проверки перед пуском

• Проверьте мегомметром: изоляция должна быть >1 МОм.
• Омметр: проверьте сопротивление каждого ТЭНа (должно быть равным).
• Визуальный осмотр: убедитесь в надежности контактов и правильной маркировке проводов.
• При подаче питания измерьте напряжения (380 В между фазами, 220 В до N), токи и температуру (тепловизором).
• Установите УЗО и автоматические выключатели.

Секреты эффективности: хитрости от экспертов

Для достижения максимальной надежности и КПД, стоит учитывать несколько профессиональных приемов:

• Секрет №1: Баланс нагрузки. Подключайте по 3 ТЭНа на фазу, чтобы нейтрализовать перекос фаз, снижая вибрацию и износ оборудования.

<li><strong>Секрет №2: Правильный выбор кабеля и контактов</strong>. Для систем с мощностью 18 кВт на 380 В ток ~15 А; используйте кабель 1,5 мм² для снижения нагрева клемм и проводов. На 220 В «звездой» ток ~27 А требует сечения 4 мм².</li>

<li><strong>Секрет №3: Регулировка мощности</strong>. Используйте параллельные группы ТЭНов или тиристоры, а также диоды для плавного регулирования (важно для точного нагрева).</li>

<li><strong>Секрет №4: Оптимизация теплоотдачи</strong>. Вертикальный монтаж и длинные ТЭНы (до 6000 мм) увеличивают площадь теплообмена на 20-30%.</li>

<li><strong>Секрет №5: Унификация компонентов</strong>. Используйте 220 В ТЭНы по схеме «звезда» для упрощения замены и доступности запчастей; для мощностей 18+ кВт предпочтительнее применять 380 В «треугольник», что позволяет сократить затраты на кабель.</li>

<li><strong>Секрет №6: Обеспечение безопасности</strong>. Установка УЗО обязательна; термореле на каждом ТЭНе; маркировка фаз упростит дальнейшее обслуживание.</li>

Типичные ошибки: Подключение 220 В ТЭНов по схеме «треугольник» может вызвать резкий перегрев. Пренебрежение заземлением создает риск электрического удара. Также, несбалансированная нагрузка чревата возникновением пожара.

Расчеты и примеры для практики

Например, для блока мощностью 18 кВт с 6 ТЭНами по 3 кВт:

• «Звезда» (220 В): Ток ~27 А на каждую фазу, требуется кабель с сечением 4 мм².
• «Треугольник» (380 В): Ток ~15 А на каждую фазу, кабель 1,5 мм² — более экономичное решение.

Мощность ветви определяется как P_ветвь = P_тэн × количество подсоединенных ТЭНов. Общая мощность P = 3 × P_ветвь (при равномерном распределении).

Безопасность и обслуживание

Всегда отключайте питание перед работой. Используйте диэлектрические перчатки и другие средства защиты. После завершения установки проводите ежемесячный контроль токов и температур. При выявлении несоответствий в сопротивлениях рекомендуется заменять неисправные ТЭНы. Для сложных систем лучше применять автоматизацию (ПИД-регуляторы).

Следуя данным рекомендациям, можно значительно повысить надежность и эффективность систем нагрева, обеспечивая долговечность оборудования и безопасность его эксплуатации. Теперь перейдем к следующей части статьи, где рассмотрим практические примеры расчетов и проектирования систем нагрева на основе вышеуказанных принципов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Расчеты и примеры для практики

Теперь рассмотрим практические расчеты, которые помогут лучше понять, как правильно подбирать ТЭНы и производить необходимые вычисления для обеспечения эффективной работы систем с подключением к трехфазной сети.

Пример 1: Блок 18 кВт на 380 В

Предположим, у нас есть система с общей мощностью 18 кВт, где используются 6 ТЭНов по 3 кВт. Для расчета нагрузки и выбора кабеля давайте рассмотрим следующие параметры:

• Схема подключения: «Треугольник» (380 В)
• Общий ток: Определяется по формуле I = P / (√3 × U × cosφ). Предположим, что cosφ=1 (сопротивление идеальное). Тогда
• 18 кВт = 18,000 Вт, U = 380 В

Формула для расчета тока:

I = 18,000 Вт / (√3 × 380 В) ≈ 27 А

Мы видим, что ток на однофазное соединение составит примерно 27 А. Для обеспечения безопасности и минимизации нагрева температуры потребуется использовать кабель сечением 2,5 мм², который выдержит этот ток, но для большей надежности в системе с высоким уровнем нагрузки обычно выбирают 4 мм².

Пример 2: Блок 9 кВт на 220 В

Теперь рассмотрим блок с меньшей мощностью, например, на 9 кВт с использованием схемы «Звезда». В данной ситуации у нас будет 3 ТЭНа по 3 кВт, подключенных к 220 В. Для расчета тока используем ту же формулу:

• Схема подключения: «Звезда» (220 В)
• Общий ток: Определяется аналогично:
• 9 кВт = 9,000 Вт, U = 220 В

Формула для расчета тока:

I = 9,000 Вт / (√3 × 220 В) ≈ 23,5 А

Таким образом, для этой схемы подойдет кабель сечением 4 мм², что обеспечит нужный уровень безопасности и эффективной работы.

Стратегии улучшения работы систем

Существует несколько стратегий, которые можно внедрить для повышения общей эффективности и сроков службы системы, подключенной к ТЭСам:

• Регулировка мощности: Используйте программируемые логические контроллеры (ПЛК) и системы автоматизации для более точного управления выходной мощностью ТЭНов, чтобы избежать перегрева и излишнего потребления энергии.

<li><strong>Мониторинг состояния ТЭНов:</strong> Внедрение систем мониторинга температуры и тока, что позволяет вовремя реагировать на возможные нарушения или отклонения в работе.</li>

<li><strong>Использование тепловых изоляторов:</strong> Установка изоляции на нагревательные секции и трубы уменьшит теплопотери, повышая эффективность системы.</li>

<li><strong>Обслуживание:</strong> Регулярные проверки и профилактика оборудования, включая чистку ТЭНов и проверку изоляции, помогут продлить срок службы компонентов.</li>

Документация и Отчетность

Система отчетности для установки и эксплуатации ТЭНов может включать следующие документы:

• Проектная документация: Полное описание схемы подключения, используемые материалы и компоненты.

<li><strong>Технические паспорта:</strong> Информация о характеристиках ТЭНов, включая мощность, допустимые токи, номинальное напряжение.</li>

<li><strong>Протоколы измерений:</strong> Записи тестов на изоляцию и токовые характеристики, проведенные перед запуском системы.</li>

<li><strong>Журнал обслуживания:</strong> Регулярные записи о проведенных проверках, ремонтных работах и заменах элементов системы.</li>

Эти документы не только упрощают управление эксплуатацией оборудования, но и повышают уровень доверия со стороны клиентов и партнеров.

Рекомендации по выбору ТЭНов

При подходе к выбору трубчатых электронагревательных элементов, важно учитывать их классификацию по различным параметрам:

• Материал: Для промышленных бойлеров рекомендуются нержавеющие или медные ТЭНы, что увеличивает срок их службы.
• Мощность: Определите мощность ТЭНов с учетом необходимых расчетов, чтобы избежать перекрытия.
• Производитель: Выбирайте надежные марки и проверенные бренды, чтобы гарантировать качество и надежность элементов.

Следуя этим рекомендациям и вникнув в принципы проектирования и эксплуатации систем с ТЭНами, можно значительно повысить эффективность и надежность работы нагревательных установок.
