Чем отличается тэн 220 от 380: узнайте все секреты сейчас!

Физическая суть различий: напряжение, ток и мощность

Основное отличие между ТЭНами на 220 В и 380 В заключается в их электрических параметрах. В однофазной сети 220 В ток рассчитывается по формуле I = P / U, где P — мощность, U — напряжение. Например, для ТЭНа мощностью 1 кВт на 220 В номинальный ток составит примерно 4,5–4,6 А при частоте 50 Гц. В трехфазной сети 380 В ток ниже: для того же 1 кВт он составит около 2 А, поскольку напряжение выше, а мощность распределяется по фазам. Это уменьшает нагрузку на провода: для 380 В потребляются более тонкие кабели, но их три, в отличие от двух для 220 В.

Коэффициент полезного действия (КПД) у обоих типов достигает 98%, однако в трехфазных системах нагрев происходит более равномерно благодаря сдвигу фаз на 120°. ТЭНы на 380 В позволяют создавать мощные установки до 10 кВт и выше (например, обогреватели на 10 кВт), в то время как однофазные аналоги ограничены 3–5 кВт из-за перегрева сети.

Секрет мощности: в трехфазной схеме три ТЭНа по 2 кВт, подключенные «треугольником» (каждый на 380 В), дадут полные 6 кВт. В «звезде» (каждый на 220 В между фазой и нейтралью) — также 6 кВт, но с током около 9 А на фазу. Переход на 380 В распределяет нагрузку, минимизируя потери в кабелях.

Конструкция и материалы: что внутри ТЭНа?

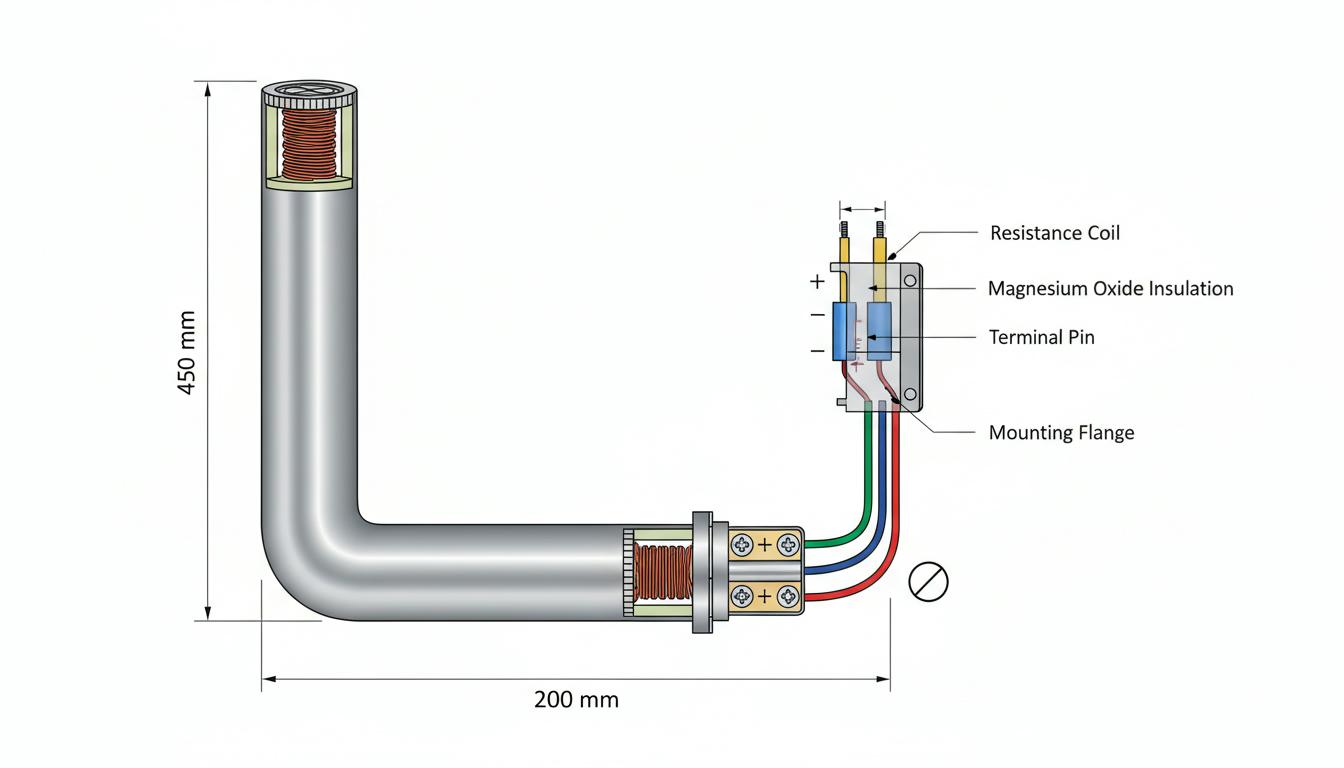

Конструкция обоих типов ТЭНов в целом схожа: герметичная металлическая трубка (диаметр 8–18 мм, чаще 13 мм), внутри которой располагается нихромовая спираль в изоляторе (MgO), передающая тепло на оболочку. Отличия минимальны, но зависят от предназначения:

• ТЭН 220 В: чаще прямые или оребренные (для конвекторов), длина 280–600 мм, материалы — нержавеющая сталь, медь (для водяного нагрева), реже титан (для агрессивных сред). Ресурс 3000+ часов, рабочая температура до 450°C.
• ТЭН 380 В: аналогично, но в блоках для котлов (J-образные, фланцевые), медь или сталь, с резьбой G1¼» или штуцерами. Подходят для больших объемов, часто с автоматическим контролем температур в диапазоне 0–85°C.

Секрет материалов: медь используется для чистой воды (обеспечивает быстрый нагрев), нержавейка является универсальным вариантом, тогда как титан подходит для работы с химически агрессивными или морской водой. Углеродистая сталь дешевле, но подвержена более быстрому коррозионному износу.

Подключение: схемы «звезда» vs «треугольник» — ключ к мощности

Главный секрет: ТЭНы на 380 В подключаются в трехфазные сети, где 220 В считается фазным (фаза-ноль), а 380 В является линейным (фаза-фаза). Для ТЭНов на 220 В в трехфазной сети используется только схема «звезда» (каждый на 220 В). Для 380 В возможна схема «треугольник».

• Однофазное 220 В: простое подключение в розетку или автомат. Ток высокий, требуется кабель большого сечения (например, 2,5 мм² на 2 кВт).
• Трехфазное 380 В:
  1. Схема «звезда»: три ТЭНа (по 220 В каждый) подключаются между фазами и нейтралью. Линейный ток равен фазному, деленному на √3. Например, 3×2 кВт = 6 кВт, ток составляет примерно 9 А.
  2. Схема «треугольник»: каждый ТЭН подключается на 380 В между фазами. Дает максимум мощности, но ток будет выше (18 А на 12 кВт).

Чтобы определить тип сети по проводам: если два толстых провода — это 220 В; если три провода — это 380 В (можно проверить мультиметром: между ними должно быть 380 В).

Ошибки: подключение ТЭНа на 380 В к сети 220 В приводит к слабому нагреву (мощность падает в 3 раза: 9 кВт → 3 кВт), но сам элемент не сгорает. И наоборот, подключение 220 В к 380 В может привести к его перегоранию.

Пошаговое подключение блока ТЭНов подразумевает следующие шаги:

1. Отключите питание и проверьте напряжение мультиметром.
2. Для 220 В: подведите фазу и ноль к клеммам, заземлите корпус.
3. Для 380 В по схеме «звезда»: соедините три фазы A, B, C с одним концом каждого ТЭНа, а другой конец подключите к нулю.
4. Для схемы «треугольник»: соедините концы последовательно: конец A к началу B, конец B к началу C, конец C к началу A; фазы на начале каждого ТЭНа.
5. Установите автомат (16–25 А на фазу) и термостат (до 85–100°C).
6. Заполните систему водой и протестируйте без нагрузки.

Необходимые инструменты: мультиметр, отвертка, кабель сечением 4–6 мм², термоусадка, зажимы.

Применение: быт vs промышленность

ТЭН 220 В находит применение в бытовых устройствах, таких как бойлеры, чайники, стиральные машины и конвекторы (обогрев комнат площадью от 30 до 180 м²). Например, обогреватель мощностью 3,2 кВт может отапливать площадь до 32 м².

ТЭН 380 В используется в промышленных установках, таких как котлы, пастеризаторы и сушки (древесины, зерна), а также в лабораториях. Эти устройства могут достигать мощности до 36 кВт без перегрева сети.

Секрет универсальности: многие блоки мощностью от 3 до 10 кВт могут работать на обеих системах (220/380 В) — просто переключите схему подключения!

Преимущества 380 В включают меньшую нагрузку на проводку (благодаря меньшему току) и более низкие затраты на монтаж. Потребители будут испытывать стабильность работы, отсутствие помех и высокую мощность для заводских нужд.

Недостатки связаны с необходимостью трехфазного подключения, которое может отсутствовать в некоторых местах.

Маркировка и выбор: как не ошибиться

Расшифровка маркировки ТЭНов поможет в выборе: например, «J 2.0 220» обозначает J-образный ТЭН мощностью 2 кВт на 220 В, в то время как «P 2.0 220 23 УТ» указывает на устройство для воздуха, мощностью 2 кВт, 220 В, произведённое в 2023 году, и выполненное из углеродистый стали.

Критерии выбора зависят от следующих факторов:

• Мощность: 1–5 кВт для домашнего использования, 10+ кВт для промышленных нужд.
• Материал: подбирается в зависимости от среды (вода — медь или нержавейка, химические среды — титан).
• Диаметр: 13 мм является стандартом.
• Ресурс: составляет от 2 до 5 лет, соответствует ГОСТ 13268-88.

Секрет проверки: по количеству проводов можно определить напряжение — два провода указывают на 220 В, тогда как мультиметр покажет 220 В при измерении фазы-ноль и 380 В при измерении фаза-фаза.

Безопасность и типичные проблемы

Меры безопасности включают обязательное заземление, установку термозащиты не выше 100°C для водяных нагревателей и предотвращение сухого хода, чтобы избежать разрыва трубки.

Типичные проблемы могут возникнуть:

• Слабый нагрев — иногда связано с неправильным подключением (желательно проверить соответствие напряжения).
• Перегорание — может случиться при подключении 220 В к трехфазной сети 380 В или в отсутствии воды.
• Утечки — коррозия требует своевременной замены ТЭНа.

Ремонт: замена элемента в блоке оказывается проще, чем замена всего котла.

Секреты эффективности и будущего

Хитрости, увеличивающие эффективность, включают:

• Оребрение для повышения теплообмена на 20–30%.
• Регулировка мощностей ступенями.
• В промышленной сфере — использование электродов вместо ТЭНов для мощностей до 100 кВт.

Революция уже на подходе: гибридные блоки 220/380 В позволяют переходить на более высокие напряжения без замены отдельных устройств, а использование титана способствует улучшению экологических показателей. В ближайшие годы ожидается внедрение умных ТЭНов с контролем через IoT.

Следующая часть статьи погрузится в детали подключения и схемы, а также рассмотрит потенциальные проблемы и их решения. Кроме того, обсуждаются совместимость и совместная эксплуатация различных моделей ТЭНов в зависимости от них и их приложений.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подключение: схемы «звезда» и «треугольник» — ключ к мощности

При выборе правильной схемы подключения ТЭНов на 380 В и 220 В критически важно понимать разницу между ними. ТЭНы 220 В, как уже было упомянуто, подключаются в однофазные сети, тогда как трехфазные системы (380 В) требуют более сложных схем подключения.

• Схема «звезда»: Она используется для подключения трех ТЭНов на 220 В между фазами и нулем. В этом случае линейный ток рассчитывается по формуле: I = U / √3, где U — напряжение. Таким образом, при подключении трех элементов по 2 кВт мы получим общую мощность в 6 кВт с током около 9 А на каждую фазу.
• Схема «треугольник»: Здесь каждый ТЭН подключается на 380 В, что позволяет существенно увеличить мощность до 12 кВт, но и ток будет выше, достигая 18 А. Это оптимальный вариант для промышленных условий, где важна высокая производительность.

Ошибки при подключении могут привести к серьезным последствиям. Например, если подключить ТЭН на 380 В к однофазной сети 220 В, он может работать, но с крайне низкой мощностью, что критически скажется на его эффективности. Вторая проблема возникает, если подключить ТЭН 220 В к трехфазной сети — это часто приводит к перегреву и выходу из строя элемента.

Применение ТЭНов: быт и промышленность

Каждый тип ТЭНа находит свое применение в зависимости от условий эксплуатации:

ТЭН 220 В подходит для:

• Бытовых бойлеров и водонагревателей.
• Стиральных машин.
• Конвекторов и радиаторов для отопления.
• Кухонных приборов, таких как чайники и термопоты.

ТЭН 380 В используется в:

• Промышленных котлах и системах отопления, способных обслуживать большие площади.
• Производственных линиях, где требуется высокая температура, например, в процессе сушек или пастеризации.
• Лабораторных установках для создания специфических температурных режимов.

Маркировка и выбор ТЭНа

При выборе ТЭНа важно обратить внимание на его маркировку. Она содержит информацию о мощности, напряжении и назначении устройства. Основные параметры, которые стоит учитывать, включают:

• Мощность: для домашнего использования выбирайте мощность от 1 до 5 кВт, для промышленных нужд — от 10 кВт и выше.
• Материал: например, медь подойдет для чистой воды, а нержавеющая сталь — для универсального применения.
• Диаметр и длина: обычный диаметр составляет 13 мм, но может варьироваться в зависимости от конструкции.
• Ресурс: хорошо, если ТЭН прослужит от 2 до 5 лет, что является нормой для большинства моделей.

Секрет проверки состоит в том, чтобы определить, какое напряжение у вашей сети. Подключив мультиметр, можно проверить наличие 220 В (фаза-ноль) или 380 В (фаза-фаза). Это делает выбор ТЭНа более осознанным.

Безопасность и типичные проблемы

При установке и эксплуатации ТЭНов необходимо соблюдать меры безопасности:

• Заземление: обязательный элемент, который предотвращает поражение электрическим током.
• Термозащита: используется для контроля температуры, не позволяя превышать значения 100°C для воды.
• Избегайте сухого хода: это может привести к взрыву трубок и повреждению устройства.

Типичные проблемы могут включать:

• Слабый нагрев из-за неправильно подобранного напряжения.
• Перегорание элементов при неправильном подключении.
• Утечка из-за коррозии — своевременно заменяйте изношенные ТЭНы.

Технологические новшества и будущее

Жизнь не стоит на месте, и новые технологии активно входят в сферу электронагревательных элементов. Ожидаются следующие изменения:

• Гибридные блоки: теперь они могут функционировать как на 220 В, так и на 380 В. Это значительно упрощает выбор и установку оборудования.
• Использование титана: станет более распространенным из-за его устойчивости к коррозии. Титановые ТЭНы найдут применение в агрессивных средах.
• Умные ТЭНы с IoT контролем: появление таких устройств в 2026 году обозначает следующий шаг в повышении эффективности и удобства использования.

Данные изменения открывают новые горизонты как в быту, так и в промышленности, позволяя создавать более эффективные и безопасные системы обогрева и нагрева. Углубленное понимание различий между ТЭНами на 220 В и 380 В, а также их правильное применение, позволит оптимизировать как энергозатраты, так и эксплуатацию в различных условиях.
