Тэн погружной для нагрева воды в бочке: лучший выбор сегодня
Принцип работы и конструктивные особенности

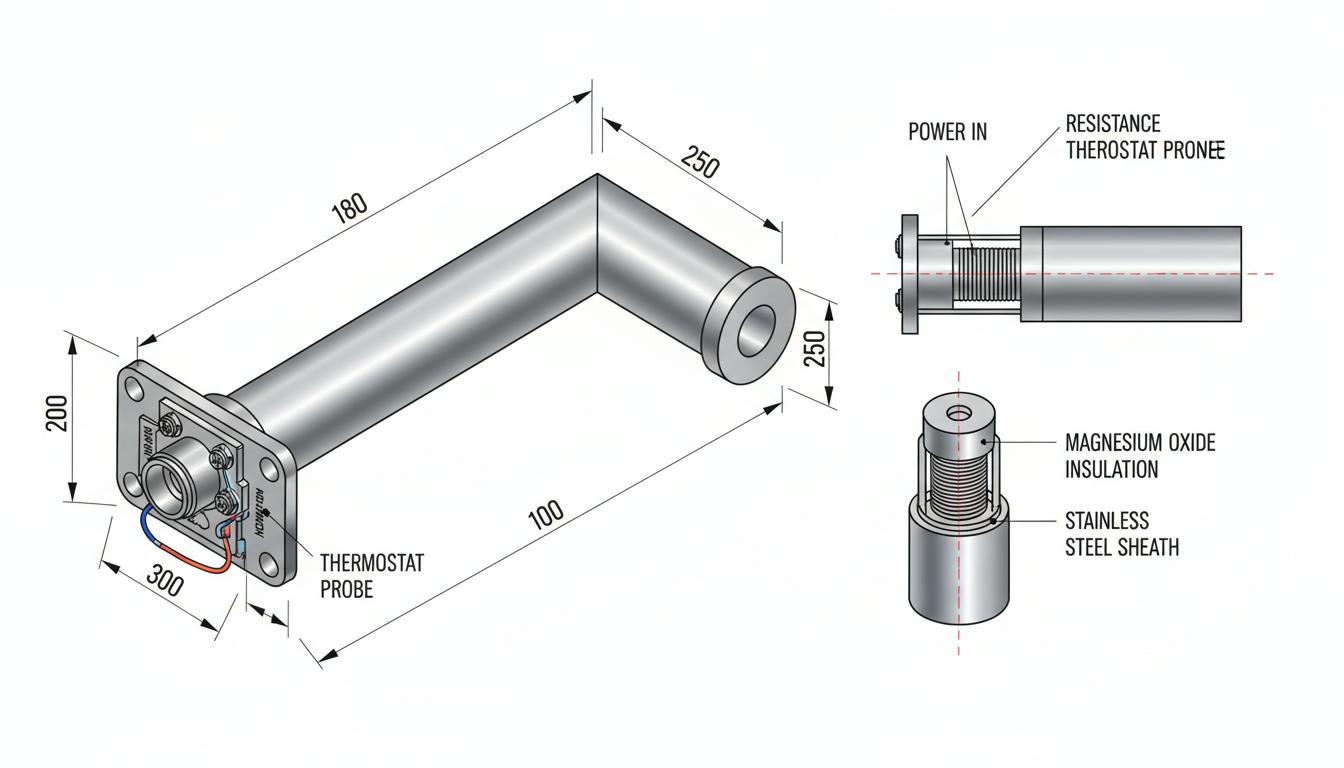

Погружные ТЭНы для воды имеют классическую конструкцию, основанную на принципе трубчатого электронагревателя. Устройство состоит из нескольких ключевых компонентов: нагревательной спирали, выполненной из нихромового или фехралевого провода с высоким омическим сопротивлением, диэлектрического теплоизолятора, обычно представляющего собой периклаз, металлической оболочки из нержавеющей или углеродистой стали, контактных шпилек для подключения к электросети и штуцеров для монтажа в емкость.
Нагревательная спираль окружена оксидом магния, обеспечивающим эффективную передачу тепла от спирали к теплоносителю. Высота рабочего диаметра электрического водонагревателя напрямую влияет на его мощность: чем больше диаметр, тем больше мощность можно заложить в устройство.
Трубчатые нагревательные элементы осуществляют теплопередачу во всех трех режимах: теплопроводности, конвекции и излучения. Это гарантирует эффективный и равномерный нагрев жидкости, что особенно важно для больших объемов воды.
Технические характеристики и параметры выбора
Погружные ТЭНы для бочек имеют широкий диапазон технических параметров:
| Параметр | Значение |
|---|---|
| Мощность | 1 кВт – 15 кВт (рекомендуемая: 1,5–3 кВт для 200 л) |
| Напряжение питания | 220В или 380В |
| Диаметр трубки | 8–18 мм (оптимально 10–16 мм) |
| Максимальная температура нагрева | до 90°C (для специальных моделей до 150°C) |
| Удельная мощность | 9–15 Вт/см² |
| Материал оболочки | нержавеющая сталь (AISI 316L), углеродистая сталь, медь |
| Степень защиты | IP68 |
Типы погружных ТЭНов для бочек
На рынке представлены различные конфигурации погружных нагревателей, каждая из которых имеет свои особенности и назначение:
Донные (HBD) ТЭНы
Располагаются на дне емкости и обеспечивают равномерный нагрев всего объема жидкости. Они идеально подходят для пластиковых и металлических бочек.
Резьбовые (RCT/RDT) ТЭНы
Имеют диаметр 41–42 мм и мощность от 1,5 до 3 кВт. Эти модели часто комплектуются анодом и термостатом для автоматического контроля температуры.
ТЭНы с терморегулятором
Автоматически поддерживают заданную температуру (обычно 70–90°C), предотвращая перегрев и экономя электроэнергию.
Комбинированные системы
Содержат одновременно донный и поясной ТЭНы, обеспечивая более быстрый и равномерный прогрев всего объема воды.
Специализированные нагреватели
Например, нагреватели с кварцевой колбой используются для защиты от воздействия кислот, с рабочей температурой до 150°C.
Преимущества использования погружных ТЭНов
Погружные ТЭНы для бочек обладают рядом значительных преимуществ:
- Быстрый нагрев: Модели способны прогреть 200 литров холодной воды до 60–90°C за 3–5 часов.
- Высокая экономичность: Низкая цена и низкие эксплуатационные расходы делают ТЭНы выгодным решением.
- Универсальность применения: Подходят для различных типов бочек и бассейнов объемом до 30 м³.
- Компактность и эстетичность: Занимают минимум места и легко интегрируются в систему.
- Надежность и безопасность: Используемые материалы устойчивы к коррозии, обеспечивая долгий срок службы.
- Интеллектуальный контроль температуры: Возможность настройки автоматической функции контроля температуры позволяет избежать перегрева.
Рекомендации по выбору в зависимости от объема бочки
Выбор оптимального ТЭНа зависит от объема емкости и времени нагрева:
| Объем бочки, литров | Рекомендованная мощность, кВт | Время нагрева |
|---|---|---|
| 50–100 | 1–1,5 | 4–6 часов |
| 200 | 1,5–3 | 3–5 часов |
| 500–1000 | 6–15 | Возможно использование combinator систем |
Материалы изготовления и их характеристики
Выбор материала изготовления корпуса ТЭНа влияет на долговечность и область применения:
- Нержавеющая сталь (AISI 316L): Высокая коррозионная стойкость и возможность работы с различными растворами.
- Углеродистая черная сталь: Более экономичный вариант, требует защиты от коррозии.
- Медь: Отличная теплопроводность, используется в специализированных системах.
- Титан: Высочайшая надежность, используется в агрессивных средах.
- Керамика и кварцевое стекло: Применяются для защиты от агрессивных сред.
Особенности монтажа и установки
Правильная установка ТЭНа — залог надежной работы устройства. Нагреватель должен быть полностью погружен в жидкость даже в процессе остывания. Защитный колпачок должен быть расположен выше уровня жидкости минимум на 50 мм для предотвращения попадания влаги в электрические контакты. Комбинация донного и поясного ТЭНа рекомендуется для быстрого и равномерного прогрева воды.
В следующей части статьи рассмотрим системы управления и контроля нагрева, которые помогут оптимизировать процесс эксплуатации и повысить безопасность использования погружных ТЭНов.
Системы управления и контроля
Современные погружные ТЭНы оснащаются передовыми системами управления, что позволяет повысить их эффективность и безопасность. Важным элементом является встроенный терморегулятор, который автоматически поддерживает заданную температуру нагрева. Существует также возможность установки дополнительных датчиков, которые синхронизируют работу ТЭНа с внешними условиями.
Для промышленных применений рекомендуется использование шкафов управления, которые обеспечивают управление несколькими электронагревателями по сигналам термодатчиков. Эти системы могут отключать нагрев при перегреве жидкости, что значительно увеличивает срок службы оборудования и предотвращает перегрев теплоносителя.
Практические рекомендации по эксплуатации
Правильная эксплуатация погружного ТЭНа непосредственно влияет на его долговечность и производительность. Вот несколько ключевых рекомендаций для пользователей:
- Поддерживайте температурный режим между 60°C и 90°C, чтобы избежать образования накипи и продлить срок службы нагревателя.
- Следите за удельной мощностью, не превышающей 9–15 Вт/см² для воды.
- Регулярная проверка состояния ТЭНа и его электрических контактов помогает обнаружить проблемы на ранней стадии.
- Защитный колпачок должен всегда находиться выше уровня воды на 50 мм для предотвращения попадания влаги.
- Для бочек с жесткой водой используйте средства для регулярного очищения нагревателя от накипи и отложений.
Сравнение с альтернативными системами нагрева
При выборе системы нагрева важно сравнить погружные ТЭНы с альтернативными методами, чтобы выбрать наиболее подходящий вариант для конкретных нужд:
| Система нагрева | Преимущества | Недостатки |
|---|---|---|
| Погружные ТЭНы | Высокая эффективность, независимость от погодных условий, простота установки и управление температурой | Электрическая зависимость |
| Солнечные нагреватели | Экологичность, отсутствие эксплуатационных расходов | Зависимость от погодных условий, необходимость больших площадей для установки |
| Газовые нагреватели | Быстрый нагрев, высокая мощность | Необходимость вентиляции, высокая стоимость установки |
| Теплообменники | Эффективность при крупных объемах | Требуют дополнительного источника тепла, сложность установки |
Современные особенности и инновации
Инновационные решения в области погружных ТЭНов позволяют значительно улучшить их функциональность и удобство в использовании:
- U-образные конструкции: Эти модели имеют меньшие размеры и подходят для использования в ограниченных пространствах, таких как еврокубы.
- Встроенные температуры (термопары): Обеспечивают точный контроль и управление устройством, вводя новые возможности для трехфазного питания.
- Комбинированные системы: Позволяют быстро нагревать большие объемы, обеспечивая равномерное распределение тепла.
- Герметичные корпуса: Обеспечивают надежнью работу при высоких уровнях влажности и в условиях контакта с водой.
Внедрение новых технологий в погружные ТЭНы оставляет надежд на дальнейшее развитие данного направления, что позволит повысить комфорт и удобство для пользователей в будущем. Следующий раздел исчерпывающе объяснит детали монтажа и установки, чтобы вы могли правильно интегрировать устройство в свою систему нагрева.
