Тэн для парового стерилизатора с ВАКУУМНОЙ СУШКОЙ ВП — 01/75 — «ТЗМОИ».

Тэн для парового стерилизатора с ВАКУУМНОЙ СУШКОЙ
ВП — 01/75 — «ТЗМОИ». Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Общее описание стерилизатора ВП-01/75 «ТЗМОИ»

ВП-01/75 представляет собой вертикальный паровой стерилизатор, который может работать как в автоматическом, так и в ручном режимах. Этот аппарат поддерживает вакуумную сушку после основного цикла стерилизации, что значительно улучшает результаты обработки медицинских изделий.

Прибор предназначен для стерилизации медицинских инструментов и материалов, обеспечивая их обработку насыщенным паром при избыточном давлении. Давление в рабочей камере может достигать 0.21 МПа (2.1 атм), а температура варьируется в пределах 110-134 °C.

Важной особенностью данного стерилизатора является система вакуумной сушки, которая гарантирует качественное удаление влаги. Это особенно критично для предотвращения коррозии и поддержания стерильности упаковок.

Процесс стерилизации включает несколько ключевых этапов:

1. Нагрев воды и генерация насыщенного пара.
2. Удаление воздуха из камеры для лучшего проникновения пара.
3. Основная стерилизация при высоком давлении и температуре.
4. Вакуумная сушка для окончательного удаления влаги.

Стерилизатор ВП-01/75 обеспечивает отличную эффективность и надежность, что соответствует европейским стандартам по санитарии и гигиене в медицинской практике.

Особенности ТЭНа для ВП-01/75 «ТЗМОИ»

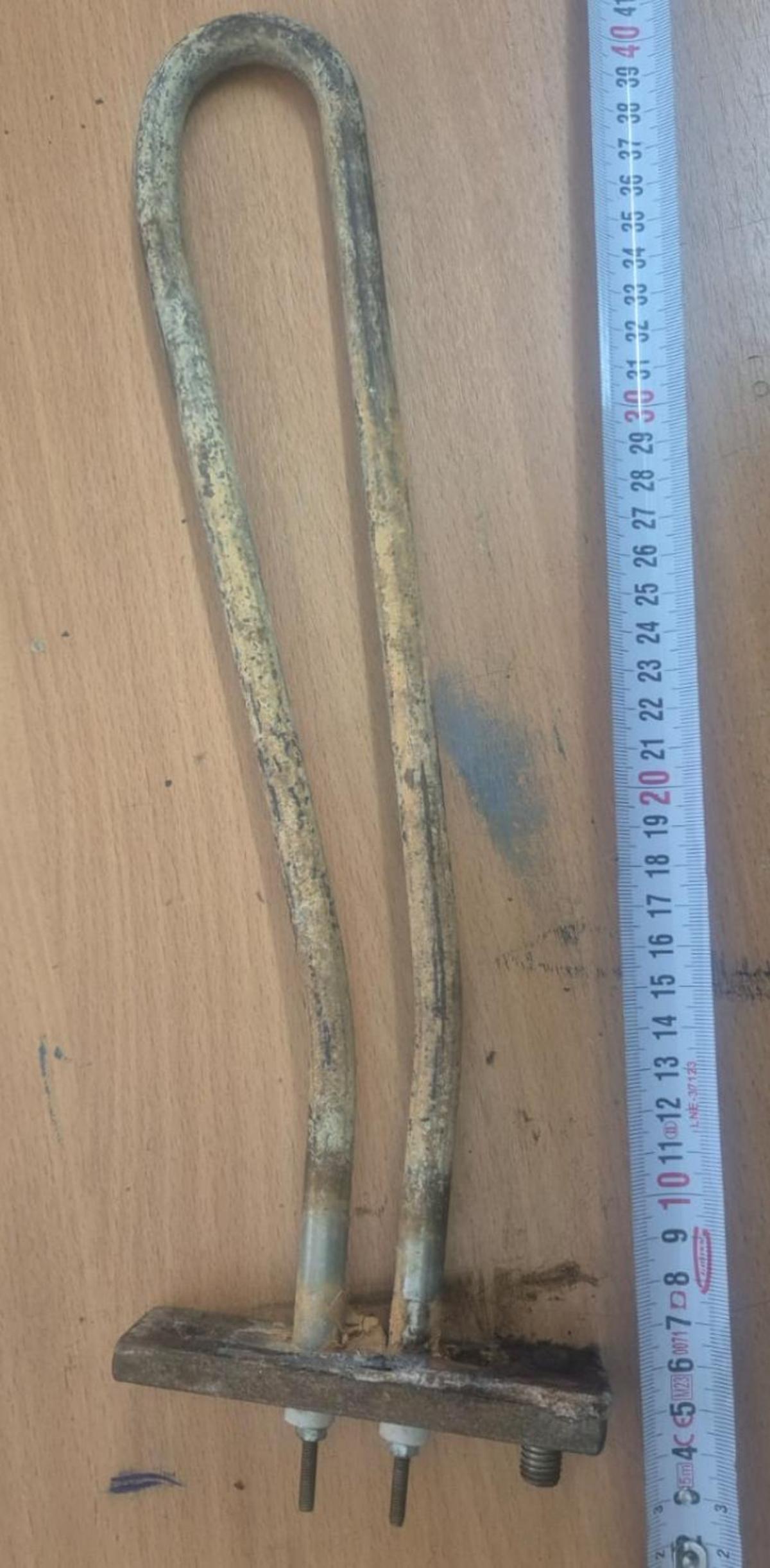

В качестве нагревательного элемента в стерилизаторах ВП-01/75 используются мокрые трубчатые электронагревательные элементы (ТЭНы), специально разработанные для условий парогенерации и отопления рабочего объема.

Основные параметры ТЭНа для ВП-01/75:

Модели ТЭНов, подходящие для ВП-01/75:

• 78.03.000 (медь, 2 кВт, 220 В)
• 78.04.000 (медь, 2 кВт, 220 В)
• 78.07.000 (нержавейка, 2.7 кВт, 220 В)

Медь, используемая в ТЭНах, характеризуется высокой теплопроводностью, что способствует быстрому и равномерному нагреву. Нержавеющая сталь, в свою очередь, предлагает повышенную стойкость к коррозии и механическим нагрузкам, увеличивая срок службы ТЭНа при высоких температурах и давлении.

При замене ТЭНов необходимо учитывать, что крепежные элементы и прокладки (например, паронитовые) должны быть приобретены отдельно для обеспечения герметичности и эффективности работы.

Технические и эксплуатационные особенности

Мокрый ТЭН предназначен для непосредственного контакта с водой или паровым конденсатом. Это взаимодействие защищает корпус от перегрева и значительно продлевает ресурс работы компонента.

В промышленном исполнении ТЭНы для стерилизаторов ВП-01/75 изготавливаются с оболочкой как из меди, так и из нержавеющей стали, что обеспечивает надежную защиту от коррозии и образования накипи.

Управляющая система стерилизатора позволяет отслеживать температурные и давленческие режимы, а также обеспечивает автоматическую фазу вакуумной сушки по завершении основной процедуры стерилизации. Для достижения вакуумной сушки создается разрежение в камере до 0,6 бар (60 кПа вакуума) с помощью вакуумных насосов.

Принцип работы ТЭНа в контексте стерилизации с вакуумной сушкой

ТЭНы ответственные за нагрев воды до образования насыщенного пара, создавая стабильный поток с необходимыми параметрами температуры и давления. После завершения основного цикла стерилизации начинается фаза вакуумного удаления влаги. Вакуумные насосы откачивают оставшийся пар и влагу, что требует поддержания оптимальной температуры для эффективной сушки.

Поэтому надежные ТЭНа должны обеспечивать стабильную и равномерную теплопередачу, что в свою очередь позволяет поддерживать нужное давление и обеспечивает оптимальные условия для сушки.

Значение и преимущества применения ТЭНов серии ВП-01/75 «ТЗМОИ» с вакуумной сушкой

Использование ТЭНов в стерилизаторах ВП-01/75 обеспечивает быстрое достижение рабочей температуры и давления пара, что сокращает время стерилизации.

Надежность и долговечность ТЭНа обусловлены высококачественными материалами и продуманной конструкцией. Вакуумная сушка после процесса стерилизации предлагает ряд преимуществ:

• Предотвращение коррозии металлических инструментов.
• Избежание влажности при хранении стерилизационных упаковок.
• Увеличение срока сохранения стерильности.

Безопасность работы оборудования под давлением обеспечивается строгим соблюдением технических норм, а также использованием высококачественных нагревательных элементов.

Дополнительные технические и эксплуатационные рекомендации

Важно контролировать и менять прокладки, а также крепежные элементы ТЭНов, так как их герметичность влияет на эффективность работы нагревательного элемента.

Рекомендуется использовать оригинальные ТЭНы или их высококачественные аналоги для поддержания надежности и безопасности стерилизатора. Регулярное техническое обслуживание системы нагрева и вакуумных насосов способствует стабильности рабочих циклов и долговечности оборудования.

В следующей части статьи будут рассмотрены рекомендации по монтажу и подбору ТЭНа, а также дополнительные советы по эксплуатации и обслуживанию стерилизатора.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж ТЭНа для стерилизатора ВП-01/75 «ТЗМОИ»

Процесс установки ТЭНа в паровой стерилизатор ВП-01/75 требует внимания к деталям и соблюдения определенных процедур, чтобы гарантировать безопасность и эффективность работы оборудования.

Подготовка к установке

• Прежде чем устанавливать новый ТЭН, необходимо отключить стерилизатор от электросети и обеспечить его полную деактивацию.
• Следует также выпустить давление из рабочей камеры и убедиться, что остатков воды и пара в системе нет.
• Обязательно подготовьте все необходимые инструменты и расходные материалы, включая новые прокладки и крепежные элементы.

Порядок установки ТЭНа

1. Удаление старого ТЭНа: Аккуратно открепите крепежные элементы старого ТЭНа и извлеките его из камеры. Проверьте состояние перекрывающих элементов и прокладок.
2. Очистка: Прежде чем устанавливать новый элемент, удостоверитесь, что крепежные места и места соединения чистые и свободны от загрязнений.
3. Установка нового ТЭНа: Вставьте новый ТЭН в предусмотренное отверстие. Убедитесь, что он правильно расположен, и зафиксируйте его с использованием новых крепежных элементов.
4. Установка прокладок: Поставьте новые паронитовые или другие рекомендованные прокладки, чтобы обеспечить герметичность соединений.
5. Проверка: После завершения установки проверьте все соединения на предмет правильности монтажа и герметичности.

Подбор ТЭНа для ВП-01/75 «ТЗМОИ»

Выбор подходящего ТЭНа для стерилизатора ВП-01/75 имеет критическое значение для его эффективной работы. Основные критерии, которые следует учитывать при выборе, включают:

Характеристики ТЭНа

При выборе ТЭНа следует учитывать, что для стерилизации в условиях насыщенного пара лучше использовать модели, оптимизированные под такие нагрузки, например, из меди или нержавеющей стали.

Инструкция по эксплуатации ТЭНа

Для продления срока службы ТЭНа и предотвращения его выхода из строя, необходимо следовать рекомендациям по эксплуатации:

• Регулярно проверяйте состояние ТЭНа и его соединений на наличие коррозии и аномалий.
• Осуществляйте контроль за давлениями и температурами в процессе работы стерилизатора, чтобы не допустить перегрева.
• Проводите профилактическое техобслуживание и чистку системы водоснабжения, чтобы минимизировать образование накипи.

Рекомендуемые запасные части для ВП-01/75

При замене ТЭНа рекомендуется также иметь в запасе следующие элементы:

• Прокладки (пароновитовые или другие, рекомендованные производителем).
• Крепежные элементы для надежного монтажа ТЭНа.
• Запасные ТЭНы для быстрого реагирования на поломки.

Поддержание стерилизатора в исправном состоянии зависит не только от качественного выбора ТЭНа, но и от своевременного проведения профилактических мероприятий. Следуя данным рекомендациям, можно значительно повысить эффективность работы стерилизатора ВП-01/75 и обеспечить надежную стерилизацию медицинских инструментов.
