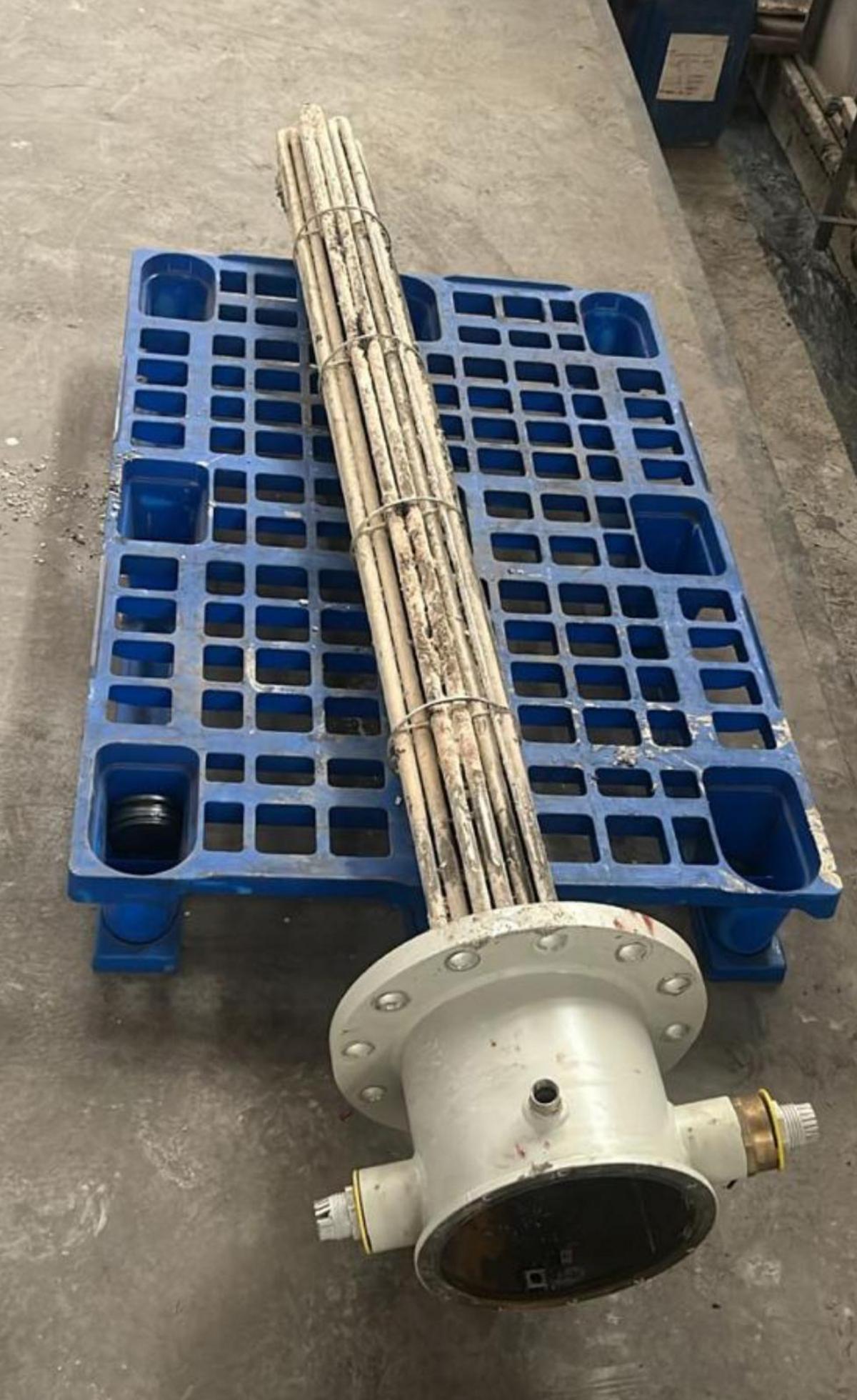

Тэн для нагрева воды мощностью 120 квт, напряжение 380 В

Тэн для нагрева воды мощностью 120 квт, напряжение 380 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы промышленных ТЭНов 120 кВт

Промышленные ТЭНы для нагрева воды мощностью 120 кВт проектируются как блочные системы, обеспечивая распределение нагрузки между несколькими трубчатыми элементами. К примеру, блочный ТЭН на 120 кВт может состоять из трех ТЭНов из нержавеющей стали AISI 316L, установленных на латунном основании, что гарантирует коррозионную стойкость в условиях водной среды. Проточная часть чаще всего также изготавливается из нержавеющей стали, а в некоторых случаях применяют титановую оболочку для работы в агрессивной среде, как в бассейнах.

Принцип работы

Электрическая спираль, расположенная внутри металлической трубки диаметром 13–18 мм, нагревает изоляционный наполнитель, обычно представляющий собой оксид магний, который, в свою очередь, передаёт тепло воде. Удельная мощность нагрева не превышает 10–12 Вт/см², чтобы избежать перегрева и образования накипи. Рабочая температура поверхности может достигать 450–800°C, однако в воде она ограничивается пределами 95–100°C для обеспечения безопасности.

Ключевые материалы

• Оболочка: нержавеющая сталь AISI 316/316L, титан (в бассейнах), латунь для оснований.
• Наполнитель: электроизоляционный материал, устойчивый к влаге.
• Крепления: фланцы, штуцеры G1/2–G2, резьбовые соединения.

Промышленные модели существенно отличаются от бытовых аналогов, таких как 5 кВт на 220 В, не только по мощности, но и по общей длине — вплоть до 6 м, и возможностями группового подключения для работы от 380/400 В.

Технические характеристики и маркировка по ГОСТ 13268-88

Маркировка ТЭНов строго определяется стандартами и обычно имеет следующий вид: ТЭН-<длина><А><диаметр>/<мощность><напряжение><форма>, где:

• Две цифры — развернутая длина в сантиметрах (например, 120 см для базовых моделей).
• Буква (А — 40 мм, В — 65 мм) обозначает длину контактного стержня.
• Диаметр: 13 мм является типичным для водяных.
• Мощность: для 120 кВт – блочно, номинал от 0,01 до 12 кВт на элемент.
• J — для нагрева воды и слабых растворов кислот/щелочей (pH 5–7).
• Р— для кипячения воды.
• Напряжение: 380 В (или 400 В для трехфазных систем).
• Форма: Ф2 (U-образная), Ф7 (петля с радиусом R30).

Таблица типовых параметров блочного ТЭНа 120 кВт 380/400 В

Для эффективного нагрева больших объемов, таких как в бассейнах, требуется значительная мощность, обеспечивающая поддержание нужной температуры проточной воды.

Применение в промышленности и быту

Основные сферы применения:

• Бассейны и СПА: Модель Elecro Titan 120 кВт 400 В с титановым ТЭНом используется для подогрева и поддержания температуры воды.
• Системы ГВС и котлы: Комплекты для водонагревателей АВП и комбинированные варианты.
• Пищевая промышленность: Используются для пастеризации (HTST/UHT), нагрева в хлебозаводах и очистки оборудования.
• Производство: Нагрев антифриза, самогонные аппараты, пивоварни и швейное оборудование.
• Отопление: Применяются в электрокотлах, бочках и дистилляторах.

Преимущества 120 кВт моделей

• Быстрый нагрев больших объемов воды, что оптимально для бассейнов размером от 100 до 500 м³.
• Универсальные установки: возможность как проточной, так и погружной установки.
• Долговечность: срок службы более 5000 часов, защита от накипи, особенно в жесткой воде.
• Позитивные отзывы: «Греет отлично, нержавейка хороша, работает более года в котле».

Монтаж, подключение и меры безопасности

Пошаговая инструкция по установке блочного ТЭНа 120 кВт

1. Подготовка: Проверьте напряжение сети (380 В трехфазное) и заземление. Подготовьте инструменты: ключи, тестер, диэлектрик.
2. Монтаж: Закрепите устройство на фланце или штуцере в баке или трубе, обеспечив погружение на 2/3 длины для равномерного нагрева.
3. Подключение: Трехфазное подключение (L1, L2, L3, N, PE). Используйте автоматические системы: УЗО, тепловое реле (расчетный ток ~180 А при 380 В).
4. Запуск: Заполните резервуар водой с pH 5–7 и осуществляйте постепенный нагрев. Установите термостат на диапазон от 60 до 95°C.
5. Проверка: Измерьте сопротивление изоляции, которое должно быть больше 1 МОм.

Меры безопасности

• Избегайте работы в условиях сухого хода, чтобы предотвратить перегрев.
• Рекомендуется профилактика накипи с помощью магнитных и химических фильтров.
• Обратите внимание на типичные ошибки: неправильный выбор формы подключения и игнорирование pH воды.

Расчет: Для нагрева 10 тонн воды в час на 20°C потребуется около 120 кВт (расчет по Q = m × c × ΔT / 3600).

С учетом всех перечисленных аспектов и особенностей монтажа, подключения и безопасной эксплуатации, важно углубиться в конкретные проблемы, потребности обслуживания и новшества в данной области.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Проблемы, обслуживание и инновации

Необходимость в надежной и эффективной работе ТЭНов мощностью 120 кВт приводит к различным проблемам, которые могут возникать в процессе эксплуатации. Важным аспектом является регулярное обслуживание, поскольку недостаточное внимание к техническому состоянию оборудования может привести к значительным затратам.

Частые неисправности

• Перегорание спирали: Часто происходит из-за сухого хода, когда ТЭН работает без воды. Это приводит к перегреву и повреждению спирали.
• Коррозия: Особенно актуальна при использовании жесткой воды, что может значительно сократить срок службы ТЭНа.
• Образование накипи: Накопление отложений может снизить теплоотвод и эффективность нагрева. Это особенно критично для рабочих условий, при которых используется жесткая вода.

Решения и профилактика

Для решения перечисленных проблем применяется несколько методов:

• Установка анодов: Использование магниевых анодов помогает защищать ТЭНы от коррозии.
• Регулярная промывка: Очистка от накипи и отложений помогает поддерживать эффективность работы устройства. Рекомендуется проводить подобные процедуры ежемесячно.
• Использование фильтров: Установка магнитных или химических фильтров позволяет минимизировать образование накипи и продлить срок службы нагревателя.

Инновации в области ТЭНов

Существуют последние достижения в технологии ТЭНов, направленные на повышение их эффективности и уменьшение частоты обслуживания:

• ТЭНы для пастеризации: Новые модели обеспечивают точный контроль температуры, что особенно полезно в пищевой промышленности.
• Антифриз-совместимые ТЭНы: Эти устройства предназначены для работы в условиях низких температур, обеспечивая высокую надежность в логистике и других критически важных процессах.

Экономические аспекты и рентабельность

С учетом затрат на потребление электроэнергии, эффективность использования ТЭНа мощностью 120 кВт также можно оценить с точки зрения экономики. При расходе около 200 кВт·ч в сутки, такие устройства способны быстро окупаться благодаря своему высокому КПД и скоростям нагрева. Например, для поддержания температуры в большом бассейне или горячем водоснабжении ТЭНы 120 кВт предлагают значительное преимущество в сравнении с меньшими по мощности моделями.

Сравнение с аналогами и выбор

При выборе подходящего ТЭНа, важно учитывать не только мощность, но и другие характеристики. В таблице ниже представлены сравнения ТЭНов различных моделей:

Таблица сравнения ТЭНов для воды

Критерии выбора

При выборе ТЭНа стоит учесть следующие факторы:

• Объем воды: Для объемов более 50 м³ целесообразно выбирать модели на 120 кВт.
• Тип среды: Обеспечение надлежащего кода выбора для кислотных растворов или чистой воды.
• Экономия ресурсов: Сравните стоимость различных материалов, например, нержавеющая сталь против титана, который дороже, но может быть более долговечным.
• Ошибки при выборе: Необходимо внимательно следить за удельной мощностью, чтобы избежать проблем с накипью.

Таким образом, правильный выбор и эксплуатация ТЭНов 120 кВт открывает возможности для эффективного и долгосрочного использования в самых различных областях, начиная от промышленности и заканчивая бытом.
