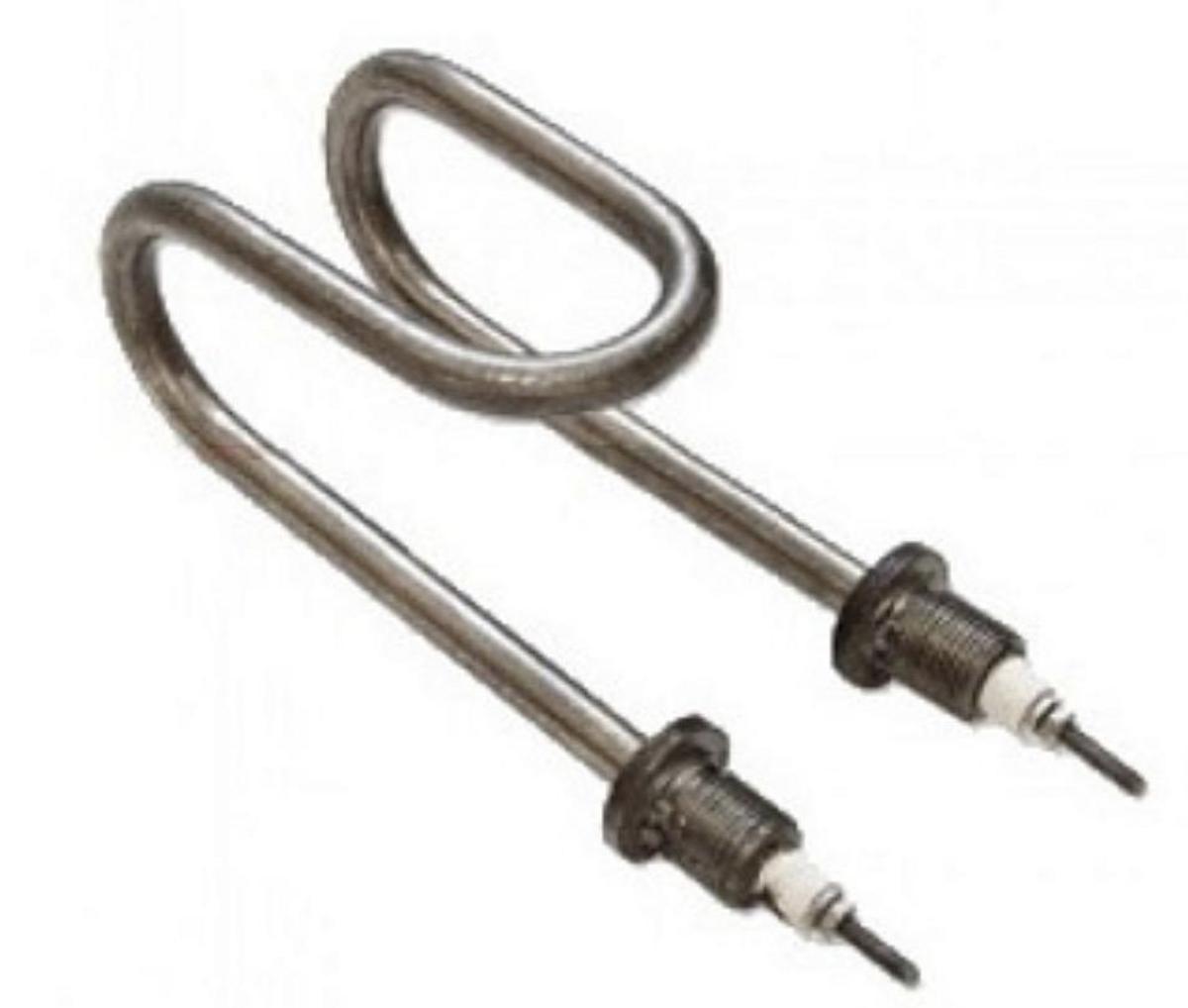

ТЭН для дистиллятора ДЭ-10М Рабочая среда: вода

ТЭН для дистиллятора ДЭ-10М
Рабочая среда: вода Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Общее устройство дистиллятора ДЭ-10М и роль ТЭНов

Аквадистиллятор ДЭ-10М представляет собой сложное электроустроение, состоящее из нескольких ключевых компонентов, среди которых особую роль играют трубчатые электронагреватели (ТЭНы). Эти нагреватели выполнены из нержавеющей стали, что обеспечивает их долговечность и устойчивость к коррозии. Они находятся в испарительной камере, где непосредственно осуществляют нагрев воды для дальнейшей перегонки.

Основной процесс работы устройства заключается в следующем:

1. Вода нагревается ТЭНами до температуры кипения, что приводит к образованию пара.
2. Образовавшийся пар поднимается к конденсатору, где происходит конденсация.
3. Охлажденная вода проходит через конденсатор, уменьшая температуру пара до примерно +40°C, после чего получается дистиллированная вода.

Уникальность этой модели заключается в её высокой производительности — 10 л/ч — и коэффициенте очистки от радионуклидов, который составляет не менее 3000. Важно отметить, что система охлаждения требует расхода до 200 л/ч, что обеспечивает эффективное функционирование устройства даже в самых строгих медицинских и лабораторных условиях.

Преимущества ТЭНов в модели ДЭ-10М

• Коррозионностойкость: Нержавеющая сталь обеспечивает долгий срок службы, минимизируя выделение примесей в процессе нагрева.
• Надежность: Наработка на отказ составляет 3500 часов, что делает их надежными в интенсивной эксплуатации.
• Автоматическая защита: Система обеспечивает отключение при перегреве или отсутствии воды, предотвращая повреждения устройства.

Сравнение версий ДЭ-10М

Для удовлетворения различных потребностей пользователей доступны два варианта дистиллятора ДЭ-10М. В таблице ниже приведены ключевые характеристики.

Стандартная версия на 380 В является наиболее популярной, предпочтительной для промышленного использования.

Технические характеристики ТЭНов и дистиллятора

Ключевые параметры ТЭНов, а также полные характеристики дистиллятора ДЭ-10М, представленные в таблице, подчеркивают высокую эффективность и надежность устройства.

Габариты в упаковке составляют 0,47×0,47×0,89 м, а вес достигает 12 кг.

Принцип работы ТЭНов в дистилляторе

ТЭНы в дистилляторе ДЭ-10М функционируют по следующему принципу:

1. Подключение: ТЭНы располагаются в испарительной камере и подключены к электрощиту с системой автоматической защиты, отключающей подачу энергии при отсутствии воды.
2. Нагрев: Под действием напряжения 380 В мощностью 7,5 кВт вода начинает кипеть за 30 минут, после чего пар поднимается в конденсатор.
3. Конденсация: Охлаждающая вода (200 л/ч) снижает температуру пара до +40°C, что позволяет получать безопасный дистиллят.
4. Выход: Полученный дистиллят собирается через медицинскую трубку, стандартизированную для данного дистиллята.
5. Безопасность: Обеспечивается класс I электробезопасности и механизмы предотвращения перегрева.

Температура получаемого дистиллята поддерживается на уровне ~+40°C и может корректироваться в зависимости от расхода охлаждающей воды.

Установка и эксплуатация дистиллятора

Для успешной установки и эксплуатации дистиллятора необходимы следующее:

Необходимые условия:

• Электросеть: 380 В, 3 фазы, заземление.
• Вода: питьевая, необходимое давление для охлаждения.
• Место установки: температурный режим +10…+35°C и наличие вентиляции.

Пошаговая инструкция по запуску:

1. Подключите водоснабжение (вход/выход, краны 1/2″).
2. Заполните камеру чистой водой и подключите питание.
3. Включите дистиллятор и ожидайте достижения рабочего режима (не более 30 минут).
4. Контролируйте уровень воды и температуру на панели управления.
5. Автоматическое отключение при необходимости гарантирует безопасность работы устройства.

Комплектация: Дистиллятор, электрощит, шаровой кран 1/2″, бабочка-кран, резиновая трубка 0,5 м, руководство по эксплуатации.

Меры безопасности

Непосредственное соблюдение мер безопасности является обязательным условием при эксплуатации дистиллятора:

• Не запускайте устройство без воды, чтобы избежать перегрева ТЭНов.
• Регулярно проверяйте ТЭНы на наличие накипи, которая может снизить эффективность нагрева.
• Проводите ежегодное техническое обслуживание, чтобы гарантировать надежность системы.

Обслуживание и замена ТЭНов

Обслуживание ТЭНов включает в себя следующее:

Типичные проблемы:

• Накипь от жесткой воды требует периодической чистки с помощью безопасных агентов (например, уксус или цитрат натрия).
• Перегорание нагревателя из-за неправильной эксплуатации также требует замены.

Рекомендации по обслуживанию:

• Чистка: рекомендуется проводить ежемесячно — отключите устройство и тщательно промойте ТЭНы.
• Замена: ТЭНы являются съемными и совместимы с другими моделями ЭМО/ДЭ. Ожидаемый ресурс составляет 3500 ч работы.
• Поддерживайте уровень электробезопасности, проверяя приборы хотя бы раз в год.

Применение и преимущества дистиллятора ДЭ-10М

Дистиллятор ДЭ-10М используется в различных сферах, включая:

• Медицинские учреждения: для обеспечения получения дистиллированной воды по фармакопейным стандартам.
• Лаборатории: в химических и пищевых исследованиях, где необходима высокая степень очистки воды.
• Аварийные ситуации: удаление радионуклидов и минерализация воды для личного употребления.
• Технические нужды: стерилизация и производство растворов.

Преимущества ТЭНов ДЭ-10М

• Гарантированная высокая чистота дистиллята (коэффициент очистки 3000) обеспечивает безопасность в ведении медицинских и научных исследований.
• Компактность устройства (вес всего 10,5 кг) делает его удобным для установки в ограниченных пространствах.
• Автоматизация процессов значительно упрощает эксплуатацию, что делает дистиллятор надежным в работе с минимальным риском для оператора.
• Изделие произведено в России, что подтверждает его высокое качество и доступность запчастей, включая ТЭНы.

В следующем разделе будет рассмотрено более детальное понимание сертификатов и стандартов, соответствующих данному устройству, а также значимость этих документов для конечного пользователя.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Сертификаты и соответствие дистиллятора ДЭ-10М

Дистиллятор ДЭ-10М, предназначенный для производства дистиллированной воды, обладает всеми необходимыми сертификатами и документами, подтверждающими его соответствие стандартам качества и безопасности. Основные из них включают:

• Регистрационное удостоверение Росздравнадзора: подтверждает соответствие требованиям, установленным в области медицинской техники и безопасности.
• Декларация ЕАЭС: свидетельствует о соответствии устройства требованиям технического регламента Таможенного Союза, что важно для допуска на рынки стран-участниц.
• ГОСТ 15150: указывает на климатические условия, при которых может эксплуатироваться дистиллятор, что обеспечивает его надежность в различных условиях.
• Фармакопея РФ: сертификаты ФС 42-2619-97 и 2.2.0020.15 подтверждают качество и чистоту получаемой дистиллированной воды, соответствующей медицинским требованиям.

Экологическая безопасность

Использование дистиллятора ДЭ-10М также имеет важное значение для экологической безопасности. Это устройство эффективно удаляет радионуклиды и другие вредные примеси из воды, делая ее безопасной для использования. Особенно это актуально в условиях, когда требуется обеспечение чистой воды в экстренных ситуациях, таких как радиационные аварии. Дистиллятор способен создавать высококачественный дистиллят, что поддерживает основные требования к экологии и охране здоровья.

Температурный режим и безопасность эксплуатации

Дистиллят, получаемый в процессе работы дистиллятора, достигает температуры около +40°C. Это значение идеально подходит для использования, не требуя дополнительных мер по охлаждению. Процедуру контроля температуры можно легко регулировать, изменяя расход охлаждающей воды.

Система автоматической защиты обеспечивает безопасность эксплуатации. Класс I электробезопасности гарантирует защиту от поражения электрическим током, а механизмы защиты от перегрева минимизируют риски, связанные с использованием устройства.

Производитель и пользователям

Дистиллятор ДЭ-10М производится на российском заводе ЭМО, который зарекомендовал себя как надежный производитель медицинского и лабораторного оборудования. Наличие заводских стандартов и контроля качества на всех этапах производства служит дополнительной гарантией надежности и долговечности устройства.

Пользователи отмечают положительные аспекты эксплуатации дистиллятора, однако в отзывах иногда встречаются жалобы на шум и высокий расход охлаждающей воды. Эти факторы стоит учитывать при планировании использования устройства в помещениях с повышенными требованиями к комфорту.

Модернизация и альтернативные версии

Для разных потребностей пользователей дистиллятор может быть предложен в различных модификациях, включая альтернативную версию на 220 В, что делает его более доступным для бытового использования. Это расширяет возможности его применения и повышает универсальность устройства.

Сравнение с аналогичными моделями также показывает, что ДЭ-10М может предложить лучшую производительность и качество дистиллята, что делает его предпочтительным выбором в медицинских и лабораторных условиях.

Следующий раздел будет посвящен дополнительным фактам и аспектам, связанным с эксплуатацией и обслуживанием дистиллятора ДЭ-10М.
