Подключение ТЭНов 220 В: все секреты и советы для успеха

Основные принципы подключения ТЭНов на 220 В

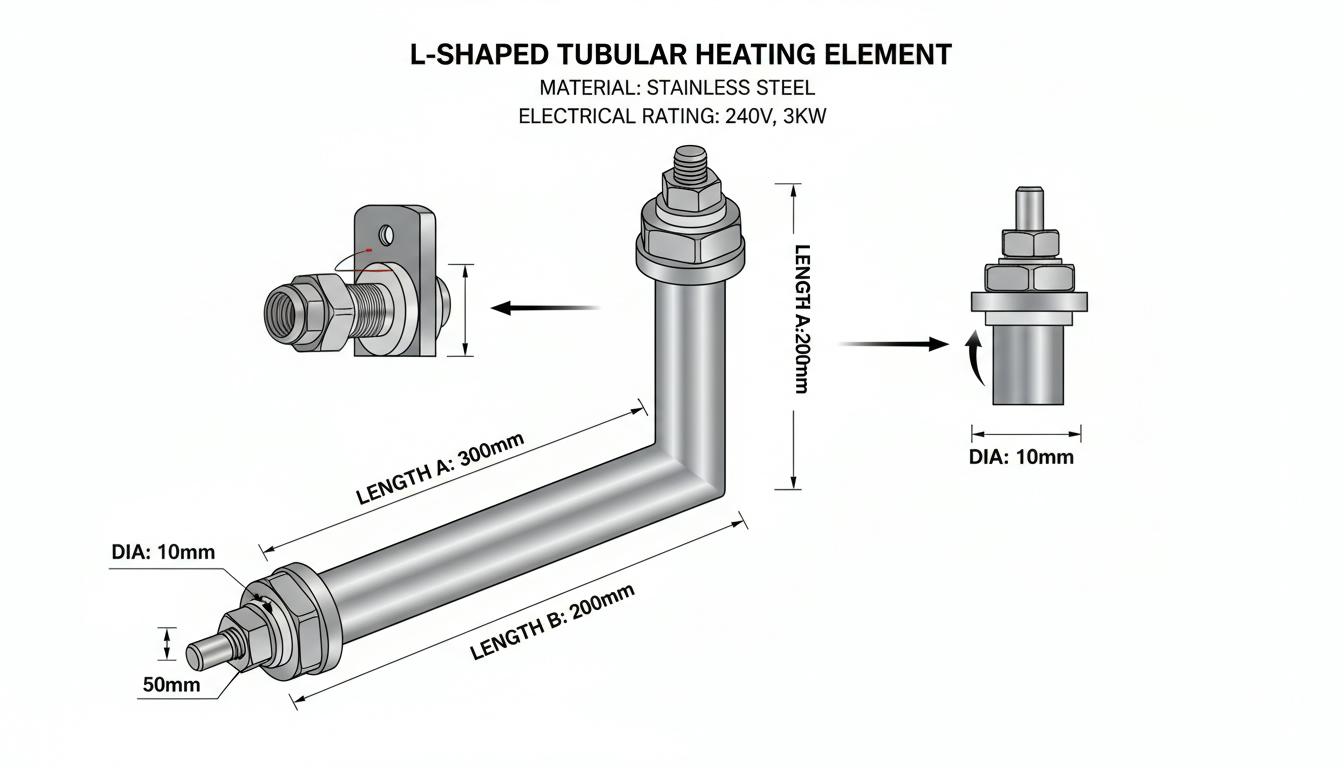

ТЭНы (трубчатые электронагреватели) предназначены для работы при номинальном напряжении 220–240 В и имеют мощность от 100 Вт до 10 кВт и более. Эти устройства состоят из металлической трубы, наполненной изоляционным материалом, как правило, оксидом магния, и nichromeовой нитью. При подключении к сети 220 В каждый ТЭН получает полное фазное напряжение между фазой (L) и нулем (N).

Ключевые правила перед началом работ:

• Всегда отключите питание в щитке и проверьте отсутствие напряжения, используя индикаторную отвертку или мультиметр.
• Используйте ТЭНы с маркировкой 220 В — подключение моделей на 380 В без предварительной переделки приведет к перегрузке.
• Обеспечьте заземление (PE) корпуса ТЭНа для защиты от утечек тока.
• В мокрых помещениях (бойлеры, стиральные машины) обязательно устанавливайте УЗО на 30 мА.

Расчет параметров для успеха:

Для выбора кабеля и автомата используйте следующие формулы:

• Ток I = P / U, где P — мощность ТЭНа (Вт), U = 220 В. Пример: для 3 кВт I = 3000 / 220 ≈ 13,6 А.
• Сечение кабеля: для 13,6 А — минимум 2,5 мм² меди (предпочтительно), автомат 16–20 А.
• Сопротивление ТЭНа R = U² / P. Для 3 кВт R ≈ 16 Ом. Проверяйте мультиметром перед подключением — отклонение >10% указывает на дефект.

Эта таблица основана на стандартных рекомендациях для бытовых и полупромышленных систем. Если расстояние от щитка до устройства велико, рекомендуется увеличить сечение кабеля на 20–30% из-за падения напряжения.

Схемы подключения: от простого к сложному

1. Одиночный ТЭН на 220 В (самая простая схема)

Эта схема подходит для бойлеров, утюгов или маломощных обогревателей.

• Цепочка подключения: Фаза (L) → Автомат → УЗО (опционально) → Термостат/термопредохранитель → Контактор/реле → ТЭН → Ноль (N).
• Секрет успеха: Термостат, будь то капиллярный или электронный, контролирует температуру (обычно 60–95°C), а термопредохранитель (125–250°C) размыкает цепь при перегреве.

Пошаговая инструкция:

1. Подготовьте инструменты: отвертки, пассатижи, мультиметр, кримпер для наконечников, изоленту, термоусадку.
2. Установите ТЭН в посадочное место (фланец или резьба), затяните с моментом 20–30 Нм, чтобы избежать вибраций.
3. Подключите провода: фазу (коричневый/красный) к одному выводу ТЭНа, ноль (синий) — ко второму. Используйте кольцевые наконечники.
4. Заземлите корпус болтом М6–М8.
5. Проверьте: сопротивление должно быть ∞ на корпусе, отсутствие КЗ между выводами.

Хитрость: Если ТЭН установлен в жидкости, оставьте зазор 10–20% объема для расширения, чтобы избежать «воздушных пробок».

2. Параллельное подключение нескольких ТЭНов (2–3 шт.)

Эта схема подходит для суммарной мощности до 9 кВт, где каждый ТЭН получает 220 В, а общая мощность складывается.

• Преимущества: Полная мощность и равномерный нагрев.
• Схема: Все фазные провода к общей клеммной колодке (фазы), все нули — к общей нейтрали. Кабель от щитка через общий автомат.

Пример для двух ТЭНОВ по 3 кВт: I=27 А, необходимо использовать кабель 4 мм² и автомат на 32 А.

Секрет: Для визуального контроля используйте клеммники с прозрачным корпусом. Если мощности не равны, добавьте балансировочные резисторы, однако это бывает необходимо редко.

Последовательное подключение (редко рекомендуется):

• Напряжение делится: два ТЭНа по 220 В дадут по 110 В на каждый, и мощность упадет вдвое.
• Эта схема используется только для низковольтных систем или тестирования. Риск: при обрыве одного ТЭНа весь контур выйдет из строя.

3. Трехфазное подключение ТЭНов 220 В: схемы «Звезда» и «Треугольник»

В трехфазной сети 380/220 В ТЭНы 220 В подключаются по схеме «Звезда» для обеспечения баланса фаз. «Треугольник» используется для моделей на 380 В.

Схема «Звезда»:

• Соедините один конец каждого ТЭНа (левые выводы) в общей нейтральной точке (N*).
• Правые выводы подключите к фазам A, B, C.
• N* соедините с нулевой шиной сети.
• На каждом ТЭНе будет напряжение 220 В (фаза-N).

Для электрокотлов: К каждой фазе должно подключаться равное число ТЭНов (по 3 шт. для баланса), чтобы избежать перекоса фаз (допустимый разброс <10%).

Пошагово:

1. Накрутите гайку М4 на вывод ТЭНа.
2. Установите шайбу, кольцевой наконечник провода, опять шайбу, гровер и гайку М4 (момент затяжки 5–7 Нм).
3. Нейтраль затягивайте болтом М8 в перемычке.
4. Заземление: отдельный провод PE к корпусу (болт слева от блока ТЭНов).

Схема «Треугольник»:

Эта схема предназначена исключительно для ТЭНов на 380 В и включает последовательное соединение ТЭНов: конец одного ТЭНа соединяется с началом другого, а свободные концы — к фазам A, B, C.

Четырехпроводная «Звезда»:

Для сетей 220 В без нулевой точки — N* напрямую соединить с N сети.

Таблица сравнения схем:

Монтаж и подключение: пошаговое руководство с секретами

Необходимые материалы:

• Клеммные колодки (на 16–63 А).
• Кольцевые наконечники (С4-6, С6-6).
• Кабель ВВГнг 3×2,5 или 5×4 (для трехфазы).
• Автоматы (C-характеристика для нагревателей), УЗО 30 мА.
• Термостат (NC/NO контакты), термопредохранитель (KSD301).
• Пружинные гроверы, термоусадочные трубки.

Полный монтаж:

1. Подготовка: Проложите кабель от щитка с запасом 20% длины.
2. Установка ТЭНов: Устанавливайте согласно инструкции производителя — вертикально или горизонтально, избегая касания стенок.
3. Подключение к клеммнику: Нейтрали (синие/черные) — одна колодка, фазы (коричневые) — отдельные.
4. Кабель питания: Фазы A/B/C к соответствующим, N к нейтрали, PE к земле.
5. Защита: Автомат → УЗО → нагрузка. Для котлов — контактор с катушкой 220 В.
6. Проверка:
   • Визуально: нет оголенных проводов.
   • С помощью мультиметра: R ТЭНа соответствует расчету, нет КЗ (∞ между L и N при отключении).
   • «Звон» цепи, измерение изоляции (>1 МОм).
7. Запуск: Включите, измерьте ток (амперметром), температуру через 10 мин.

Секрет профессионалов: Используйте пружинные шайбы-гроверы на всех соединениях — это поможет компенсировать тепловое расширение и предотвратить ослабление контактов. В электрокотлах заземляйте через систему уравнивания потенциалов.

Безопасность: главные риски и как их избежать

• Перегрев: Причина — плохой контакт или наличие воздушной пробки. Решение: установка термопредохранителя и датчика уровня жидкости.
• Короткое замыкание или утечка: Часто происходит из-за намокания ТЭНа. Рекомендуется использование герметиков на соединениях и обязательная установка УЗО.
• Перекос фаз: В схеме «Звезда» необходимо следить за токами (используйте вольтметр для замеров на фазах с разбросом менее 5%).
• Ошибки новичков:
  • Неправильная полярность (не критично для ТЭНов, но всегда проверяйте).
  • Слабые соединения могут привести к перегреву и выгоранию проводов.
  • Игнорирование заземления может спровоцировать удар током при пробое.
  • Автомат без C-характеристики срабатывает на пуске.

В мокрых зонах: Используйте устройства защиты с классом IP 44 и выше, а вместо УЗО устанавливайте дифференциальный автомат.

Диагностика и ремонт: секреты долгой службы

• Не греет: Проверьте ток (он должен соответствовать номиналу), сопротивление (не должно быть ∞), а также работоспособность термостата (замыкание при нагреве).
• Шипит или воняет: Это может указывать на обрыв спирали — в таком случае требуется замена.
• Плавится кабель: Часто вызвано недооценкой сечения кабеля.
• Профи-совет: Раз в год проверяйте сопротивление и состояние изоляции. Для сухих ТЭНов рекомендуется вакуумная пропитка перед установкой.

Управление: Интегрируйте ПИД-регулятор для точного поддержания температуры в пределах ±1°C, что значительно эффективнее простых термостатов.

Практические примеры и хитрости для успеха

• Бойлер 3 кВт: Используйте параллельное подключение двух ТЭНов по 1,5 кВт, термостат на 75°C, и защиту в виде УЗО.
• Электрокотел 9 кВт: Реализуйте схему «Звезда» с тремя ТЭНами по 3 кВт, кабель 5×6 мм² и трехполюсный автомат на 40 А.
• Промышленный нагрев: Последовательно подключайте для снижения мощности, но обязательно с установкой байпаса.
• Экономия: Балансируйте нагрузку, выбирая равные ТЭНы по мощности для предотвращения перегрева.
• Долговечность: Используйте нержавеющие ТЭНы AISI 304 или 316 для воды и титановое покрытие для агрессивных сред.

Соблюдая эти рекомендации, подключение ТЭНов 220 В пройдет без инцидентов, а система прослужит долго. Для более сложных проектов стоит обратиться к квалифицированному электрику — безопасность всегда должна быть в приоритете. Следующая часть статьи углубится в конкретные примеры подключения и их особенности, которые помогут избежать распространенных ошибок и улучшить качество установки.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические характеристики и выбор ТЭНов для различных задач

Для успешного подключения ТЭНов необходимо учитывать их технические характеристики и соответствующие требования к установке, чтобы обеспечить эффективное и безопасное функционирование нагревательного оборудования.

Типы и характеристики ТЭНов

ТЭНы можно классифицировать по различным критериям: материалу, мощности, длине и типу подключения. Рассмотрим основные параметры, на которые следует обратить внимание при выборе:

• Материал: ТЭНы могут быть изготовлены из нержавеющей стали, меди или специальной титанионной защиты — это определяет их устойчивость к коррозии и долговечность. Нержавейка лучше подходит для горячей воды, тогда как титан используется для агрессивных сред.
• Мощность: В зависимости от назначения выбирайте необходимую мощность ТЭНа, избегая недостатка энергии для нагрева или перегрузки системы. Для домашних бойлеров подбирайте модели с мощностью до 3 кВт, для промышленных — до 9 кВт и более.
• Длина: Определяет площадь нагрева и, соответственно, скорость достижения нужной температуры. Убедитесь, что длина соответствует требованиям вашего устройства.

Подбор ТЭНа по спецификациям устройства

При выборе ТЭНа учитывайте, что для различных приборов подходят разные модели. Например:

Это позволит выбрать наиболее подходящий ТЭН для конкретной задачи. Учитывайте среду эксплуатации и условия установки.

Подключение ТЭНов в различных условиях

Теперь рассмотрим особенности подключения ТЭНов в разных условиях, включая бытовые и промышленные установки.

Подключение ТЭНов в водонагревательных системах

• Установка: Для бойлеров ТЭН должен занимать некоторое пространство в сосуде, обеспечивая надлежащий нагрев и предотвратив перегрев. Важно фиксировать его по всем правилам, чтобы избежать проблем с эксплуатацией.
• Контроль температуры: Рекомендуется устанавливать термостат, чтобы избежать перегрева воды, это особенно критично в помещениях с ограниченным пространством.

Подключение ТЭНов в стиральные машины

Здесь также нужна тщательная установка:

• Параметры: Убедитесь, что ТЭН соответствует мощностным характеристикам устройства. Наличие УЗО обязательно.
• Безопасность: Обязательно заземление, чтобы исключить риски утечки электричества.

Подключение ТЭНов в промышленном оборудовании

В этой сфере требования к подключению более строгие:

• Мощности: В зависимости от нагрузки может потребоваться использование нескольких ТЭНов для одной системы, их следует подключать в соответствии с предварительно рассчитанными схемами.
• Поддержка: Используйте системы автоматизации и контроля, чтобы отслеживать работу ТЭНов, включая управление температурой и предотвращение перегрузок.

Распространенные ошибки при подключении ТЭНов

Работа с ТЭНами требует внимательности и знаний, и ошибки могут привести к серьезным последствиям:

• Неправильный расчет сечения кабеля: Это может привести к перегреву проводов и даже к пожару.
• Отсутствие заземления: Игнорирование этого правила иногда приводит к авариям и дорогостоящим поломкам.
• Использование поврежденных устройств: Старые или изношенные ТЭНы могут выйти из строя без предупреждения, что может привести к авариям.

Регулярная проверка оборудования и его состояния гарантирует безопасную и безаварийную работу.

Советы по обслуживанию ТЭНов

Обслуживание ТЭНов — ключ к их долгому сроку службы. Принимая во внимание некоторые рекомендации, можно значительно продлить эксплуатацию оборудования:

• Регулярные проверки: Раз в год осматривайте все соединения, включая заземление, и проверяйте состояние самих ТЭНов.
• Чистка: Удаляйте накипь и минералы, особенно в системах с жесткой водой, это поможет избежать перегрева.
• Профилактика: Установите реле времени для управления включением и выключением ТЭНов в зависимости от потребности в нагреве.

Следуя этим рекомендациям, вы сможете избежать множества распространенных проблем и обеспечить надежную работу ваших нагревательных систем в течение длительного времени.

Заключение

Подключение ТЭНов 220 В — задача, которая требует тщательного подхода и внимательного изучения всех нюансов. Зная основные принципы, схемы подключения и правила безопасности, вы сможете успешно установить любую систему нагрева.

Теперь, когда мы рассмотрели все аспекты подключения и эксплуатации ТЭНов, переходим к практическим примерам и реальным случаям, которые помогут в более глубоком понимании данной темы.
