Подключение тэнов котла: секреты эффективного монтажа

Почему правильное подключение ТЭНов так важно?

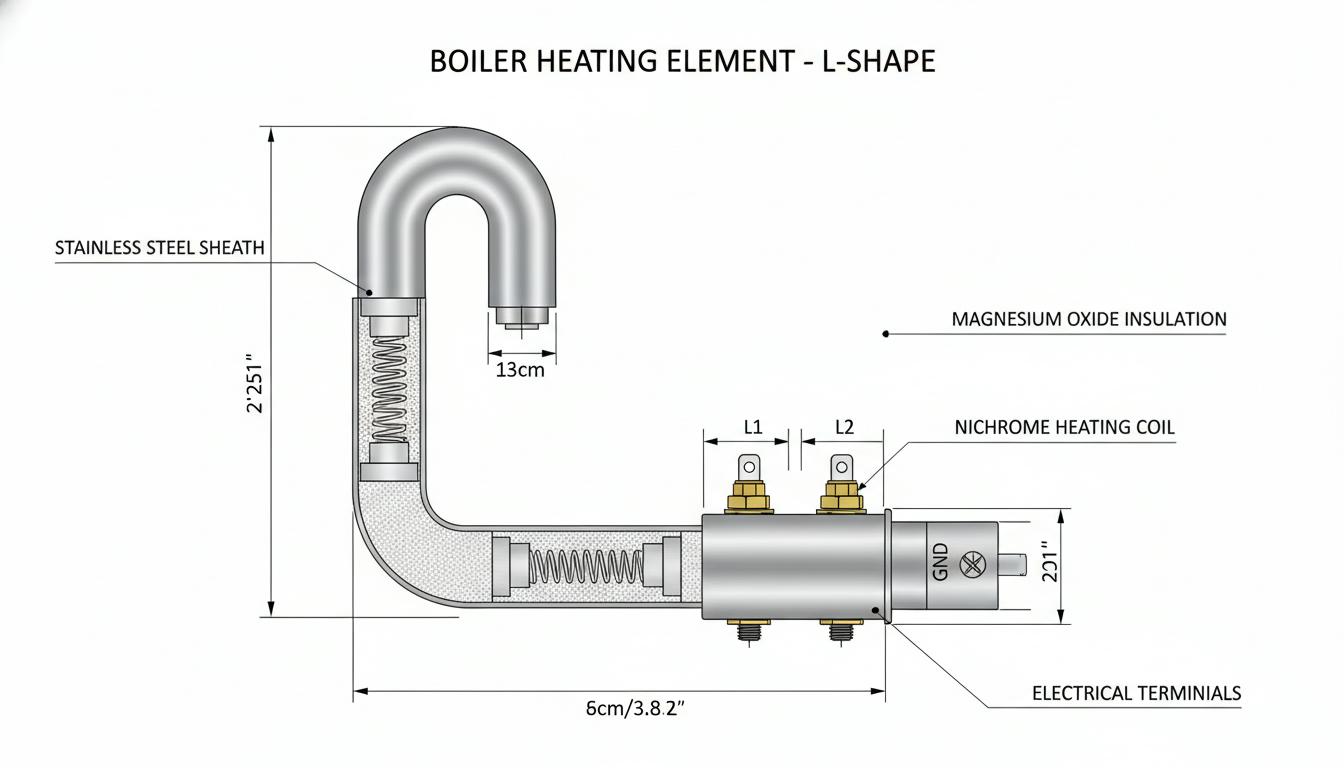

ТЭНы (трубчатые электронагреватели) представляют собой сердце электрокотла, преобразуя электрическую энергию в тепло и нагревая теплоноситель (например, воду или антифриз). Неправильный монтаж может вызвать неравномерный нагрев, перегрузку фаз, ускоренный износ частей и даже серьезные аварии, такие как короткие замыкания, перегрев или утечки.

Ключ к эффективности системы заключается в равномерном распределении нагрузки по фазам. Это помогает избежать «перекоса фаз», когда одна фаза перегружается, а остальные остаются без нагрузки. Правильное распределение нагрузки может увеличить срок службы ТЭНов в 1,5–2 раза и снизить энергопотребление на 10–15%. Также качественный монтаж позволяет минимизировать образование накипи и коррозии, особенно если используются оригинальные элементы с защитными покрытиями.

Подготовка к монтажу: первые секреты успеха

Перед подключением ТЭНов важно полностью обесточить и остудить котел. Это обязательное правило безопасности, но в процессе подготовки есть несколько нюансов:

• Слив теплоносителя: Полностью слейте воду из системы для предотвращения ожогов и коррозии контактов. Также отсоедините шланги — в них часто остается жидкость. Для моделей, таких как ZOTA, дайте оборудованию остыть до комнатной температуры (примерно 2–3 часа после выключения).
• Демонтаж и осмотр: Снимите декоративную крышку, патрубки и шайбы. Переверните котел на пол для удобства работы. Очистите резьбовые соединения и посадочные места от накипи, грязи и старых уплотнений с помощью щетки и специальных средств (например, VD-40). Секрет: Перед откручиванием зафиксируйте ТЭН рукой или упором, чтобы избежать смещения фланца и порчи прокладки.
• Инструменты и материалы:

Хитрость мастеров: Заменяйте магниевый анод при каждой разборке — он защищает ТЭН от накипи, увеличивая срок службы до 5–7 лет. Игнорирование этого может сократить жизнь нового ТЭНа вдвое.

На подготовку обычно уходит 15–30 минут. Если котел под давлением, используйте манометр для контроля.

Схемы подключения ТЭНов: звезда vs треугольник

Выбор схемы подключения зависит от напряжения сети и номинала ТЭНов (обычно 220 В или 380 В, мощность 1–10 кВт). Основные схемы — «звезда» и «треугольник» для трехфазной сети (380 В).

Схема «Звезда» (для ТЭНов на 220 В)

Эта схема идеально подходит для большинства бытовых котлов (например, ZOTA, EVAN). Необходимо соединить один конец каждого ТЭНа перемычкой (нейтраль), а остальные концы подключить к фазам L1, L2, L3.

• Пошагово:
• Соедините перемычкой по одному выводу каждого ТЭНа (для трех ТЭНов — один общий узел).
• Подайте фазы: L1 на первый свободный вывод, L2 — на второй, L3 — на третий.
• Нулевой провод (N) затяните болтом M8 в перемычке между контактами.

Преимущества: равномерная нагрузка, напряжение на ТЭН 220 В. Подходит для сетей с перекосом фаз — нейтрализует эффект.

Схема «Треугольник» (для ТЭНов на 380 В)

Здесь ТЭНы подключаются последовательно в кольцо: вывод 1 ТЭНа №1 соединяется с выводом 1 ТЭНа №2; вывод 2 ТЭНа №2 — с выводом 2 ТЭНа №3; вывод 2 ТЭНа №1 — с выводом 1 ТЭНа №3. Фазы A, B, C подключаются к углам «треугольника».

• Пошагово:
• Последовательное соединение выводов (без нейтрали).
• Каждая фаза подключается к угол треугольника.
• Нет нулевого провода — вся мощность проходит через фазы.

Секрет: Для баланса подключайте трехкратное число ТЭНов на фазу (например, 9 штук: по 3 на L1, L2, L3). Это устраняет риск перекоса и вибрации.

Подключение через контактор и термореле

Для автоматизации системы стоит использовать следующую схему: фазы от автомата подаются на контактор (реле), а затем — на ТЭНы. Термореле (T1/T2) контролирует температуру, включая её отключение при перегреве. Катушка контактора (A1/A2) должна быть подключена к термореле и нулю. Хитрость: перемычка от A2 на T1/T2 позволит синхронизировать работу системы.

В котлах EVAN подача осуществляется через пускатель с защитой от перегрева. Следующий шаг — это подробный гид по подключению проводов, где мы рассмотрим все нюансы этого процесса.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Пошаговое подключение проводов: детальный гид

Теперь, когда вы подготовили оборудование и выбрали подходящую схему подключения, настало время переходить к самому процессу подключения проводов к ТЭНам. Эта часть работы требует аккуратности и строгого соблюдения последовательности действий.

1. Фазные провода к выводам ТЭНов:
   • Накрутите гайку M4 на соответствующий вывод ТЭНа.
   • Поместите шайбу → наконечник-кольцо провода → шайба → пружинная шайба-гровер перед затяжкой.
   • Секрет: Пружина-гровер поможет компенсировать вибрацию и нагрев, тем самым предотвращая ослабление контакта.
2. Нулевой провод: Подключите его к болту M8 в перемычке между контактами.
3. Заземление: Соедините заземляющий провод с болтом слева у блока ТЭНов (например, в моделях ZOTA). Используйте либо отдельный провод, либо подведите от клеммы блока управления. Обязательно: выполните уравнивание потенциалов для обеспечения безопасности в условиях влажной среды.
4. Установка кожуха: После завершения всех подключений, наденьте защитный колпак на блок ТЭНов, чтобы обеспечить их безопасность и защиту от внешних факторов.

Время на подключение: Обычно, этот этап занимает от 20 до 40 минут, в зависимости от сложности проводки и количества подключаемых ТЭНов.

Монтаж нового ТЭНа при замене

При замене ТЭНа нужно учитывать несколько важных этапов, чтобы избежать ошибок и обеспечить правильный монтаж:

1. Сухая примерка: Вставьте новый ТЭН без прокладки, чтобы проверить соосность. Это поможет избежать проблем с герметичностью.
2. Установка новой прокладки: После проверки, установите новую прокладку на место, следуя меткам на оборудовании.
3. Затяжка болтов: Затягивайте болты крест-накрест, равномерно распределяя усилие (рекомендуемый момент — около 10–15 Нм).
4. Подключение проводов: Сделайте это согласно ранее выбранной схеме подключения.
5. Заполнение теплоносителем: Заполните систему новым теплоносителем и проверьте на утечки с помощью мыльного раствора.
6. Запуск и тестирование: Включите систему и протестируйте её работу с помощью мультиметра, проверяя изоляцию.

Секреты эффективного монтажа от профессионалов

Соблюдая несколько простых правил, вы можете значительно повысить эффективность и срок службы ТЭНов:

1. Выбор ТЭНа: Учитывайте специфику монтажа (резьба или фланец), мощность, материал (нержавейка, медь, титан), а также оснащение защитой от сухого хода и образованием накипи. Оптимальный диаметр трубки составляет 8–18 мм, длина — 280–6000 мм.
2. Безопасность превыше всего: Работайте в диэлектрических перчатках и отключите автоматические устройства защиты (УЗО). Подобные работы должны выполнять только специалисты с соответствующими допусками.
3. Избегайте ошибок:
   • Перетяжка болтов может привести к сорванной резьбе.
   • Игнорирование прокладок грозит утечками.
   • Неправильная полярность может вызвать перегрев.
   • Отсутствие заземления создает риск удара током.
4. Продление срока службы: Регулярная чистка системы (не реже одного раза в год) и использование фильтров от накипи значительно продлят срок эксплуатации ТЭНов. Приобретайте оригинальные ТЭНЫ для большей надежности.
5. Тестирование: После завершения монтажа обязательно проверьте сопротивление (20–50 кОм на ТЭН). Запустите котел на холостом ходу на 30 минут и контролируйте температуру.
6. Рекомендации по видеоинструкциям: Ищите видеоматериалы, посвященные подключению ТЭН котлов отопления, чтобы визуально освоить нюансы подключения для различных мощностей и бытовых сетей.

Успех установки ТЭНов и долгосрочная работа системы отопления зависят от внимания к мелочам и соблюдения всех правил. Теперь мы можем перейти к более детальному рассмотрению других важных аспектов монтажа и эксплуатации ТЭНов.
