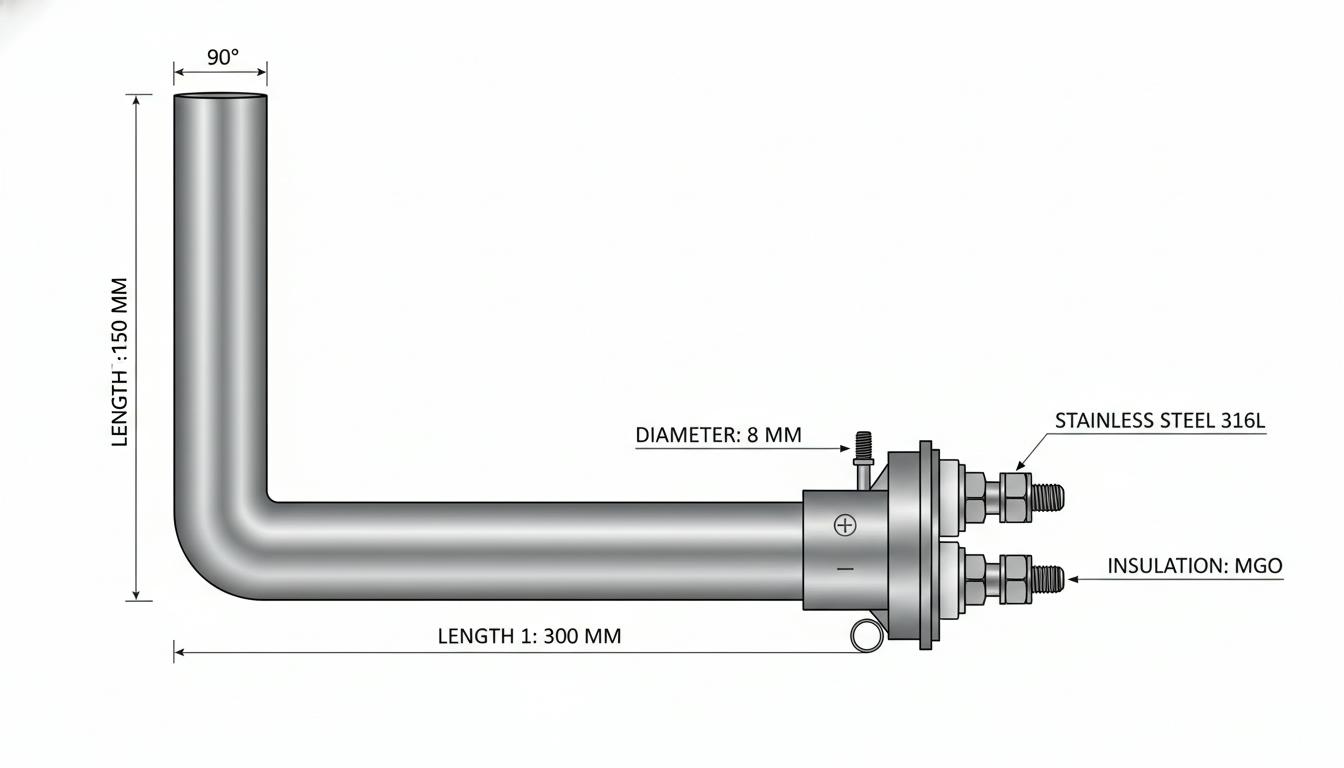

Подключение тэна 380: секреты надежного монтажа раскрыты

Основные схемы подключения: «Звезда» vs «Треугольник» — когда какую выбрать?

Трехфазное подключение ТЭНов на 380 В реализуется по двум фундаментальным схемам, различающимся по напряжению на каждом элементе и распределению нагрузки.

• Схема «Звезда»: Каждый ТЭН подключается между фазой (A, B, C) и нейтралью (N). Напряжение на элемент — фазное, ≈220 В (380 / √3). Идеально для ТЭНов, рассчитанных на 220 В. Преимущества: равномерная нагрузка, отсутствие перекоса фаз, экономия энергии, меньший ток по фазам (на 1/√3 меньше, чем в треугольнике). Используется в бытовых и промышленных водогрейных блоках для стабильного нагрева.

<li><strong>Схема "Треугольник"</strong>: ТЭНы соединяются последовательно между фазами, без нейтрали. Напряжение на элемент - линейное, 380 В. Подходит для мощных ТЭНов на 380 В, где нужна максимальная мощность. Преимущества: выше общая мощность при тех же токах, проще в сетях без надежной нейтрали. Недостатки: риск перегрева при неравных сопротивлениях, больший ток по линиям.</li>

Ключевой секрет выбора: Проверяйте номинальное напряжение ТЭНов на паспорте. Звездой подключайте 220 В-элементы — иначе недонагрев; треугольником — 380 В, иначе сгорание. Количество ТЭНов кратно 3 для баланса.

Пример расчета: Для блока 18 кВт на 380 В в треугольнике ток ≈15 А (кабель 2,5 мм²); звездой на 220 В-элементах — 27 А (нужен 4 мм²).

Пошаговое руководство по монтажу: от подготовки до запуска

Надежный монтаж — это системный подход. Отключайте питание перед работой!

1. Подготовка материалов и инструментов

• Инструменты: индикатор напряжения, мультиметр (омметр, мегомметр), отвертки, ключи (M4, M8), кримпер для наконечников, пассатижи.
• Материалы: кабель (сечение по мощности: 2,5–6 мм²), клеммные колодки, наконечники-кольца, шайбы (гроверы), УЗО (30 мА), трехполюсный автомат, перемычки (медные шины), термоусадка/изоляция.
• Секрет: Выбирайте кабель с запасом 1,25× номинальный ток. Маркируйте провода (A — белый, B — черный, C — коричневый, N — синий, PE — желто-зеленый).

2. Монтаж ТЭНов в оборудовании

1. Слейте воду/жидкость, очистите посадочное место от ржавчины и старых прокладок.
2. Установите ТЭНы по инструкции производителя (резьба, фланцы). Затяните с моментом, чтобы избежать вибраций.
3. Секрет надежности: Используйте виброустойчивые крепления и термопасту для отводов тепла — продлевает срок службы на 30–50%.

3. Подключение по схеме «Звезда» (для 220 В ТЭНов)

1. Соедините один конец каждого ТЭНа (синий/черный) перемычкой в нейтральной клемме (N).
2. Второй конец каждого — к фазам A, B, C в отдельной колодке.
3. Подключите кабель: фазы к соответствующим клеммам, N к нейтрали, PE к корпусу.
4. Деталь: Болт M8 для N-перемычки, M4-гайки с гроверами для фаз.

4. Подключение по схеме «Треугольник» (для 380 В ТЭНов)

1. Соедините: конец №1 ТЭНа1 с №1 ТЭНа2; №2 ТЭНа2 с №1 ТЭНа3; №2 ТЭНа3 с №2 ТЭНа1.
2. Фазы A, B, C — к узлам соединений (без N).
3. PE — к корпусам всех ТЭНов (болт слева от блока).
4. Секрет: Последовательное соединение формирует «плечи» a-b-c — проверьте continuity мультиметром.

5. Заземление и защита — не экономьте на безопасности!

• Подключите PE к каждому корпусу и главному контуру (уравнивание потенциалов).
• Установите УЗО и автомат (номинал по току +20%).
• Секрет: В промышленных системах добавьте термостаты и реле контроля фаз — предотвращают 90% аварий.

6. Проверка и запуск

1. Визуально: надежность соединений, отсутствие КЗ.
2. Мультиметр: сопротивление ТЭНов (равное), изоляция >1 МОм.
3. Включите: измерьте напряжения (фазное 220 В, линейное 380 В), токи, температуру.
4. Секрет: Запустите на 50% мощности 30 мин, мониторьте нагрев клемм (<60°C).

Расчеты для профессионалов: формулы и примеры

• Общая мощность: P = 3 × U × I × cosφ (звезда); P = √3 × U × I × cosφ (треугольник, U=380 В).
• Ток в звезде: Iф = P / (3 × 220); в треугольнике: Iл = P / (√3 × 380).
• Пример: 3 ТЭНа по 2 кВт (220 В) звездой — P=6 кВт, I≈10 А/фазу. Те же в треугольнике (если 380 В) — недопустимо, сгорят!

Частые ошибки и секреты их избежания

• Неправильная схема: 220 В ТЭН в треугольник — мгновенный выход из строя. Секрет: Всегда сверяйтесь с маркировкой.
• Слабые соединения: Клеммы нагреваются, оплавляются. Решение: Гроверы + обжим наконечников, момент затяжки 5–7 Нм.
• Игнор заземления: Удар током. Секрет: Тестируйте PE-сопротивление <0,1 Ом.
• Перекос фаз: Нагрев неравномерный. Секрет: Балансируйте по сопротивлениям (±5%), используйте 3 ТЭНа min.
• Недостаточное сечение кабеля: Перегрев. Секрет: +25% запаса, медь предпочтительнее алюминия.
• Без УЗО: Риск пожара. Обязательно: 30 мА для влажных сред.

Преимущества трехфазного подключения и области применения

• Экономия: Меньше тока vs однофазное, кабели тоньше.
• Применение: Электрокотлы, бойлеры, промышленные нагреватели жидкостей/воздуха.
• Секрет масштабирования: Комбинируйте звезду/треугольник для регулировки мощности.
• Долговечность: Правильный монтаж продлевает срок до 10+ лет.

Следующей частью нашей статьи станет более подробное разъяснение расчетов для крупных установок и практических рекомендаций по обеспечению безопасности. Мы также разберем, как правильно выбирать оборудование для разных условий эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Продвинутый расчет нагрузки и выбор оборудования

После того как вы определились с конфигурацией подключения (звезда или треугольник) и установили ТЭНы, необходимо провести более детальный анализ выбранной схемы. Рассмотрим, как правильно выполнить расчеты для различных приложений и определить необходимое оборудование.

Расчет нагрузки: ключевые аспекты

Для точного расчета нагрузки важно учитывать не только мощность ТЭНов, но и общую потребляемую мощность системы, а также дополнительные факторы, такие как коэффициент нагрузки и продолжительность работы. Это поможет избежать перегрузок и обеспечить безопасное функционирование оборудования.

• Определение полной мощности: Используйте формулу P = √3 × U × I для треугольника и P = 3 × U × I для схемы звезда.
• Коэффициент мощности (cosφ): Учитывайте угол сдвига фазы между током и напряжением, который может варьироваться в зависимости от типа нагрузки. Для промышленных ТЭНов этот показатель обычно колеблется от 0,7 до 0,95.
• Общая потребляемая мощность: Сложите мощности всех ТЭНов и добавьте 20% запаса для безопасности.

Выбор кабелей: критические моменты

Правильный выбор сечения проводов — это залог надежности и безопасности всей установки. При выборе кабеля учитывайте:

• Номинальный ток: Рассчитайте по формуле I = P / (U × cosφ). Убедитесь, что сечение кабеля соответствует полученному значению тока.
• Температура окружающей среды: Если установка предполагается в условиях повышенной температуры, увеличьте сечение кабеля на 25%.
• Тип материала: Медь обеспечивает лучшие электрические свойства по сравнению с алюминием и рекомендуется для всех основных подключений.

Выбор автоматических защит и реле контроля

Системы защиты крайне важны для предотвращения аварий. Рекомендуется устанавливать:

• Автоматические выключатели: Они должны быть рассчитаны на дифференцированный ток 20% выше расчетного тока.
• УЗО (устройство защитного отключения): Для защиты от утечек тока, особенно в влажных помещениях, выберите УЗО с номиналом 30 мА.
• Реле контроля фаз: Это оборудование поможет предотвратить аварийные ситуации, связанные с отключением одной из фаз или неравномерной нагрузкой.

Метрологические проверки и тестирование

Регулярные проверки системы после монтажа — это неотъемлемая часть обеспечения безопасности. Рекомендуется проводить следующие тестирования:

1. Измерение сопротивления изоляции: Использование мегомметра для проверки изоляции. Сопротивление должно быть более 1 МОм.
2. Проверка работы защитных устройств: Убедитесь, что УЗО отключается при утечке тока.
3. Мониторинг температуры: Все соединения и сам ТЭН должны проверяться на наличие перегрева в разных режимах работы.

Специальные трудности и секреты успешного монтажа

Несмотря на все рекомендации, на практике могут возникнуть сложности, требующие особого подхода:

• Нерегулярные нагрузки: В таких случаях используйте дополнительные приборы учета, которые будут контролировать потребление и обеспечивать автоматическое отключение системы при перегрузках.
• Влияние окружающей среды: Учитывайте воздействие влаги, температуры и пыли на оборудование. Для этого используйте защитные кожухи и вентиляционные системы.
• Оптимизация размещения: Проектируйте расположение ТЭНов и электрооборудования с учетом удобства доступа для обслуживания и ремонта.

Понимание и применение вышеописанных методов и стратегий позволит сделать систему электронагрева не только эффективной, но и безопасной. В следующем разделе мы более подробно рассмотрим практические аспекты обслуживания и профилактики, которые помогут продлить срок службы вашего оборудования и избежать потенциальных проблем.
