Подключение тэна 3 квт: секреты надежной установки

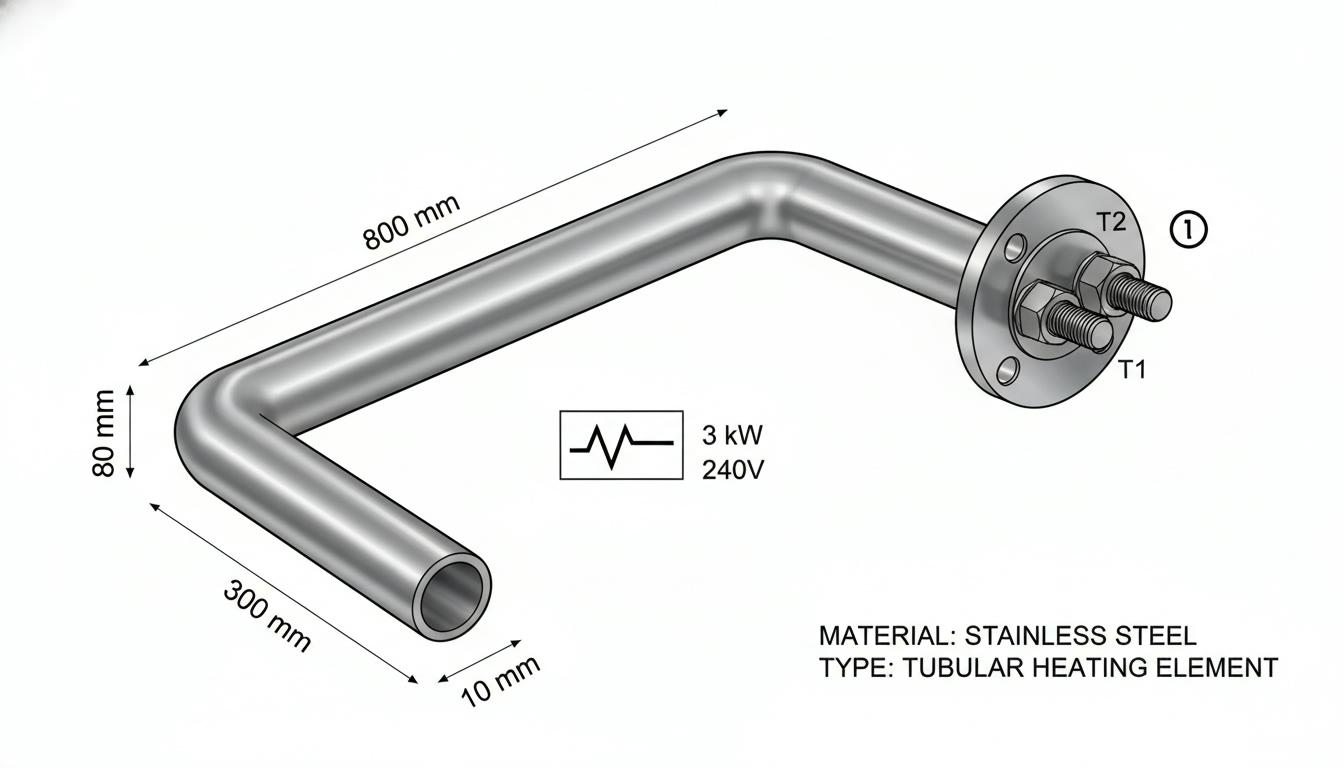

1. Основные этапы подключения ТЭНа 3 кВт

1.1. Подготовка оборудования и инструментов

Перед началом работ необходимо подготовить следующие компоненты:

• Сам ТЭН 3 кВт (рекомендуется выбирать модели из нержавеющей стали для долговечности)
• Терморегулятор (можно выбрать механический или электронный)
• Автоматический выключатель и УЗО (устройство защитного отключения)
• Кабель нужного сечения (для 3 кВт — не менее 2,5 мм²)
• Монтажная коробка для терморегулятора
• Прокладки и контргайки для герметичного соединения
• Специальное сверло для металла (в случае установки ТЭНа в бочку или бак)
• Мультиметр для проверки электрической цепи

1.2. Подготовка места установки

• Определите место установки ТЭНа — обычно это нижняя часть емкости (бочка, бак, бойлер) для эффективного нагрева воды.
• Сделайте отверстие нужного диаметра с помощью специального сверла для металла.
• Установите ТЭН с прокладкой и контргайкой, обеспечив полную герметичность соединения.

1.3. Подключение электрической части

• Отключите электропитание в распределительном щите.
• Установите монтажную коробку для терморегулятора на удобной высоте.
• Проложите кабель от распределительного щита до места установки терморегулятора.
• Подключите терморегулятор в соответствии со схемой производителя.
• Подсоедините ТЭН к выходным клеммам терморегулятора.
• Обязательно подключите заземление — это обеспечит безопасность всей системы.

2. Схемы подключения ТЭНа 3 кВт

2.1. Подключение к однофазной сети 220 В

• Используйте кабель сечением не менее 2,5 мм².
• Подключите фазу (коричневый провод), ноль (синий провод) и землю (желто-зеленый провод) согласно цветовой маркировке.
• Установите автоматический выключатель и УЗО в распределительном щите.
• Подключите терморегулятор между автоматом и ТЭНом.

2.2. Подключение к трехфазной сети 380 В

При подключении ТЭНа к трехфазной сети используйте одну из следующих схем:

Схема «звезда»

• Подключите три фазы к свободным концам ТЭНа, а нейтральный провод — к центру соединения.
• Используйте 5-жильный провод: белый (фаза A), черный (фаза B), коричневый (фаза C), синий (рабочий ноль), желто-зеленый (защитный ноль).

Схема «треугольник»

• Подключите три фазы к свободным концам ТЭНа.
• Используйте 4-жильный провод: белый (фаза A), коричневый (фаза B), синий (фаза C), желто-зеленый (защитный ноль).
• Рабочий ноль при данной схеме не используется.

3. Выбор компонентов системы

3.1. Типы ТЭНов

3.2. Терморегулятор

Рекомендуется выбирать модели с механическим или электронным управлением. Убедитесь, что терморегулятор рассчитан на мощность ТЭНа (3 кВт).

3.3. Проводка

Используйте медный провод сечением не менее 2,5 мм² для подключения мощных ТЭНов. Соблюдайте правила цветовой маркировки проводов: фаза (коричневый), ноль (синий), земля (желто-зеленый).

3.4. Защитная автоматика

Установка УЗО и автоматического выключателя является обязательной. Для 3 кВт рекомендуются автоматы на 16–20 А.

4. Практические рекомендации и чек-лист перед подключением

• Выясните номинальную мощность ТЭНа и посчитайте сопротивление по формуле R = U² / P.
• Выбирайте кабель и автомат, исходя из тока и условий эксплуатации.
• Никогда не заменяйте ноль заземлением и не отключайте защитные элементы.
• Если предусмотрено конструкцией, ставьте термопредохранитель и термостат перед ТЭНом.
• Используйте RCD для защиты в помещениях с повышенной влажностью.
• При подключении двух ТЭНов лучше отдать предпочтение параллельной схеме для равномерной работы.

5. Секреты надежной установки

5.1. Герметичность соединений

Обеспечьте полную герметичность соединения ТЭНа с баком или бочкой, используя качественные прокладки и контргайки.

5.2. Заземление

Обязательно подключите заземление к корпусу ТЭНа. Это поможет предотвратить поражение электрическим током и обеспечит безопасность всей системы.

5.3. Проверка цепи

• Перед подачей питания проверьте все соединения на предмет протечек.
• С помощью мультиметра проверьте наличие коротких замыканий и затруднений в цепи.
• Убедитесь в правильности подключения проводов.

5.4. Включение и тестирование

• После всех проверок подайте питание на устройство.
• Обратите внимание на отсутствие посторонних шумов и перегрева.
• Контролируйте температуру нагрева для уверенности в исправности устройства.

6. Частые ошибки и способы их избежать

• Неправильный выбор сечения кабеля — используйте кабель сечением не менее 2,5 мм² для 3 кВт.
• Отсутствие заземления — всегда подключайте заземление к корпусу ТЭНа.
• Негерметичное соединение — используйте качественные прокладки и контргайки.
• Неправильная схема подключения — придерживайтесь схемы, предоставленной производителем.

7. Заключение

Подключение ТЭНа 3 кВт — задача, решаемая, но требующая уважения к электричеству. Поняв базовые принципы, вы сможете принимать обоснованные решения о выполнении работы самостоятельно или обращении к специалистам. Теперь давайте рассмотрим более подробно практические рекомендации по выбору компонентов и основные ошибки, которые могут возникнуть в процессе установки.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Практические советы по выбору компонентов и оборудованию

8.1. Подбор ТЭНа

При выборе ТЭНа для подключения, учитывайте не только мощность, но и материалы, из которых он изготовлен. Нержавеющая сталь предпочтительнее благодаря своей устойчивости к коррозии и долговечности. Однако, если вы живете в месте с мягкой водой, медные ТЭНы могут быть хорошим вариантом, несмотря на их чувствительность к примесям.

8.2. Как выбрать терморегулятор

Необходимая функциональность терморегулятора зависит от ваших требований и задач. В устройствах с механическим управлением есть возможность более простого регулирования температуры, тогда как электронные модели могут предлагать дополнительные функции, такие как программирование и удаленный контроль. Убедитесь, что устройство совместимо с мощностью вашего ТЭНа.

8.3. Учет электропроводки

При прокладке электрической проводки необходимо учитывать особенности вашего помещения и рельефа местности. Используйте скрытую проводку для защиты от механических повреждений и избегайте перегрева. Не стоит забывать и о цветовой маркировке проводов, так как это минимизирует риск ошибок при подключении.

9. Проверка и обслуживание системы

9.1. Регулярная диагностика

После установки ТЭНа важно проводить регулярные проверки его работы. Используйте мультиметр для тестирования сопротивления и наличия коротких замыканий. Также стоит уделить внимание визуальному осмотру на предмет коррозии или повреждений проводки.

9.2. Очистка и обслуживание

Не забывайте про обслуживание ТЭНа. В зависимости от качества воды, вам может потребоваться регулярно очищать ТЭН от накипи и налетов, чтобы он продолжал эффективно работать. Следует изучить рекомендации производителя по уходу за устройством.

9.3. Замена компонентов

Если вы заметили, что ТЭН работает с перебоями или не достигает заданной температуры, возможно, стоит рассмотреть замену терморегулятора или самого ТЭНа. Замену производите только после полного отключения электропитания и соблюдения всех правил безопасности.

10. Ошибки при установке и их предотвращение

10.1. Неправильная установка ТЭНа

Одной из наиболее распространенных ошибок является неправильная установка ТЭНа, которая может привести к его перегреву или даже повреждению. Обязательно следуйте инструкциям и постарайтесь установить ТЭН в рекомендованное производителем место. Недопустимо устанавливать его слишком высоко, что может снизить эффективность нагрева.

10.2. Игнорирование рекомендаций по подключению

Каждый производитель ТЭНов предоставляет свои рекомендации по подключению. Игнорирование этих рекомендаций может привести к неправильной работе устройства. Всегда изучайте инструкцию и придерживайтесь указанных схем.

10.3. Пренебрежение защитной автоматика

Не устанавливать УЗО и автоматический выключатель — крайне опасная ошибка. Эти устройства защищают от перегрузок и коротких замыканий. Без них система становится уязвимой к электрическим авариям.

11. Заключение

Правильная установка и подключение ТЭНа 3 кВт включает в себя множество нюансов и требует внимательности. Соблюдение всех рекомендаций и правил безопасности — это залог долгой и безопасной эксплуатации вашей системы. Учитывайте описание конструктивных особенностей приборов, следите за их состоянием и выполняйте регулярные проверки.

Теперь, когда вы знаете о тонкостях выбора и подключения ТЭНа, можно уверенно приступить к монтажным работам, зная, что каждое ваше действие будет обдуманным и безопасным.
