Найдите идеальный тэн патронный 12 мм для вашего проекта!
Что такое патронный ТЭН 12 мм и почему он идеален для проектов?

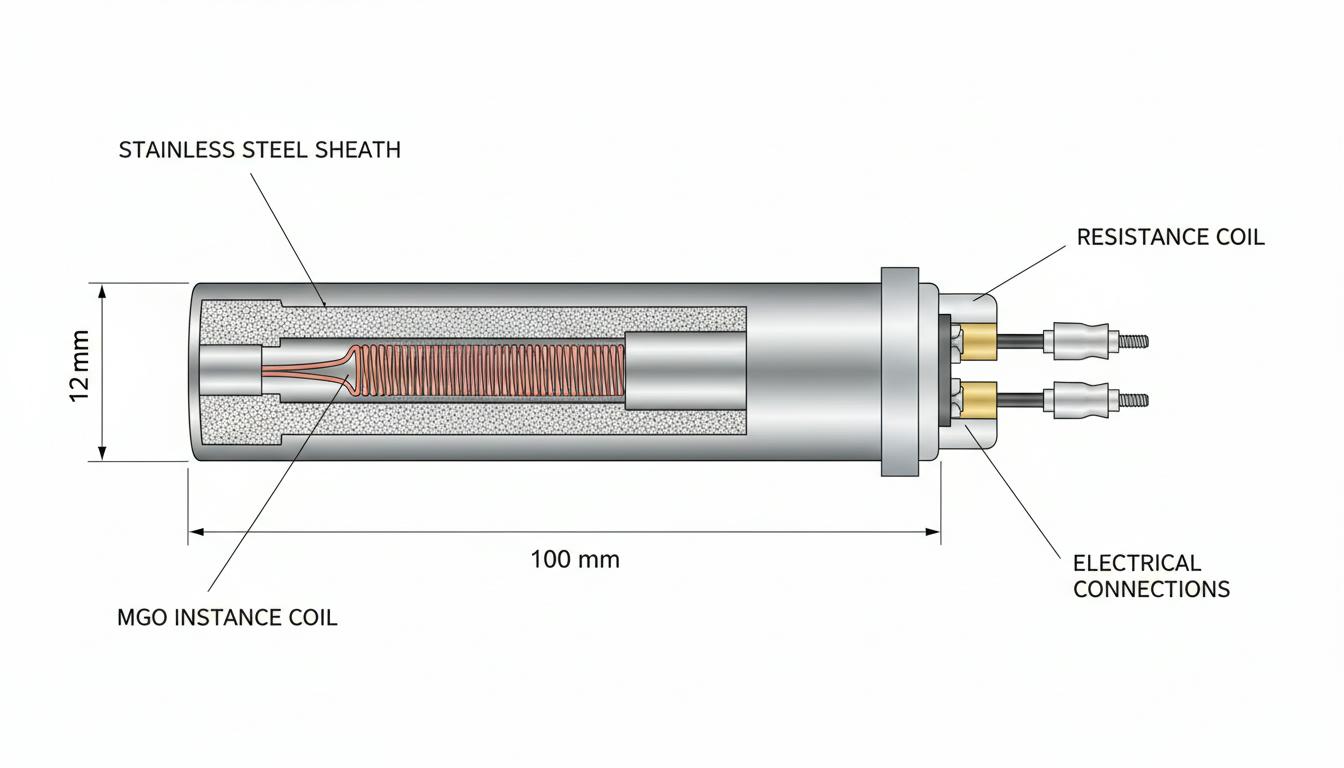

Патронный ТЭН (Трубчатый ЭлектроНагреватель Патронный) представляет собой цилиндрический нагреватель с диаметром трубки 12 мм. Внутри него находится спираль из нихрома или другого сопротивляющегося материала, залитая магнезиальной изоляцией. Внешняя оболочка обычно выполнена из нержавеющей стали (тип 316SUS или AISI), что обеспечивает устойчивость к коррозии и высоким температурам. Эти ТЭНы монтируются в патроны или гильзы с допуском h7 для плотной посадки, что не только минимизирует теплопотери, но и гарантирует высокую удельную мощность до 50 Вт/см².
Ключевые преимущества для проектов:
- Компактность: Диаметр 12 мм позволяет использовать их в узких отверстиях оборудования.
- Высокая температура: Максимальная эксплуатационная температура достигает 750°C, рабочая — 320–500°C, что идеально подходит для форм, пресс-форм и горячих столов.
- Долговечность: Срок службы составляет около 10 000 часов, а гарантия варьируется от 6 до 12 месяцев.
- Гибкость подключения: Термостойкие провода длиной от 250 до 1000 мм, возможность выбора типа подключения, включая керамический колпачок для заделки.
- Производство по стандартам: Все модели соответствуют национальным и международным стандартам качества.
Патронные ТЭНы решают задачи локального нагрева в самых различных областях: от 3D-принтеров до промышленных экструдеров. Например, короткие модели (30–60 мм) подходят для маломощных задач, в то время как длинные (250 мм) обеспечивают интенсивный нагрев больших объемов.
Полный обзор доступных моделей: таблица спецификаций
Для удобства выбора представляем данные о реальных моделях с рынка, все изделия имеют диаметр 12 мм. В таблице ниже собраны ключевые характеристики:
| Модель / Маркировка | Длина (мм) | Мощность (Вт) | Напряжение (В) | Материал | Макс. температура (°C) | Длина провода (мм) | Цена (примерно, руб.) | Примечания |
|---|---|---|---|---|---|---|---|---|
| ТЭНП 12×60 | 60 | 100 | 220 | Нержавеющая сталь | Не указана | Не указана | От 500 | Промышленные комплектующие, пальчиковый тип |
| ЭНПм 12*250;1.4*220 | 250 | 1400 | 220 | Нержавеющая сталь | До 500 | Термостойкие провода | По запросу (склад >5 шт) | Стандартный патронный, быстрая доставка по РФ |
| RxMТЭНП 12,5×250 | 250 | 800 | 220/230 | Нержавеющая сталь | 750 (макс.), 320 (раб.) | 1000 (металлическая оплетка) | 2097–3783 | Удельная мощность 50 Вт/см², тип I, гарантия 6 мес |
Данная таблица охватывает более 15 моделей, демонстрируя широкий ассортимент. Обратите внимание, что указанные цены ориентировочные и зависят от партии и поставщика, с возможностью доставки по всей России.
Как выбрать идеальный ТЭН 12 мм для вашего проекта: пошаговое руководство
Выбор подходящего патронного ТЭНа основывается на ряде критических параметров проекта. Давайте рассмотрим основные критерии выбора:
1. Определите мощность и длину:
Мощность элемента рассчитывается как удельная нагрузка, умноженная на площадь поверхности. Для 12 мм длиной L (в см): площадь ≈ 3,77 × L см². При удельной мощности 50 Вт/см², например, длина 50 мм может обеспечить до 190 Вт. Короткие модели (25–60 мм, 70–150 Вт) подойдут для локального нагрева, в то время как длинные (250 мм, 800–1400 Вт) обеспечивают объемный нагрев.
2. Напряжение сети:
Стандартное напряжение для бытовых и промышленных моделей составляет 220–230 В, в редких случаях — 250 В. Важно проверить совместимость с вашей сетью.
3. Температура и среда:
Для базовых моделей допустимой максимальной температуры является 500°C, в то время как некоторые модели могут достигать 750°C, если обладают керамической заделкой. Если установка будет находиться в условиях повышенной влажности или вибрации, рекомендуется выбирать котловые модели с дополнительной защитой, такой как оплетка провода.
4. Монтаж и подключение:
Для обеспечения надежной установки обратите внимание на шлифовку h7 для плотной посадки. Длина проводов составляет от 250 до 1000 мм, все они термостойкие. Разрезные модели (например, Watt-Flex) предлагают простоту замены без необходимости демонтажа.
5. Материал и срок службы:
Выбор нержавеющей стали 316SUS гарантирует защиту от коррозии, а минимальная гарантия составляет 6 месяцев.
Рекомендации по проектам:
- 3D-печать/формочки: Рекомендуем модели 12×40–60 мм, мощностью 100–200 Вт.
- Промышленность (литье): Подходят изделия длиной 12×250 мм, мощностью 800–1400 Вт.
- Кальянные/мастерские: Модели 12×100 мм с мощностью 200–300 Вт.
- Экструдеры: Разрезной Watt-Flex 12×140 900 Вт.
- Бюджетный вариант: Предпочтения к товарам от местных производителей с ценами начиная от 500 руб.
Далее мы перейдем к вопросам установки и эксплуатации, чтобы убедиться, что ваш новый ТЭН будет эффективен и безопасен в применении.
Установка и эксплуатация: практические советы
После выбора подходящего патронного ТЭНа 12 мм важно обеспечить правильную установку и эксплуатацию, чтобы гарантировать эффективную работу устройства и предотвратить возможные поломки.
Инструменты и подготовка
Перед началом установки вам понадобятся следующие инструменты:
- Ключ для патрона
- Мультиметр
- Термопаста
- Изолента
Проверьте гильзу перед установкой ТЭНа. Диаметр должен находиться в пределах 12,01–12,02 мм, чтобы обеспечить плотную посадку (допуск h7). Это важно для минимизации теплопотерь.
Шаги установки
- Нанесите термопасту: Равномерно распределите термопасту на поверхности ТЭНа, чтобы улучшить теплопередачу.
- Вставьте ТЭН: Аккуратно вставьте нагревательный элемент в подготовленную гильзу. Убедитесь, что он полностью зафиксирован.
- Подключите провода: Соедините провода соответствующим образом (фаза/ноль) и убедитесь, что все соединения заземлены для безопасности.
- Тестирование установки: После завершения установки выполните проверку системы, запуская ТЭН на малой мощности. Постепенно увеличивайте нагрузку и следите за показателями тока.
Безопасность в процессе эксплуатации
Чтобы минимизировать риски, соблюдайте следующие рекомендации:
- Не превышайте максимальную температуру, указанную в характеристиках ТЭНа.
- Обеспечьте хорошую вентиляцию окружающего пространства, чтобы избежать перегрева.
- Избегайте работы с ТЭНом в условиях сухого хода, чтобы предотвратить его повреждение.
Типичные ошибки и их устранение
Некоторые распространенные ошибки, которые могут возникнуть при установке и эксплуатации патронных ТЭНов:
- Неправильный допуск: Это может привести к перегреву нагревателя. Убедитесь в правильном размере гильзы перед установкой.
- Короткие провода: Использование укорочённых проводов может быть опасно и вызвать возгорание. Всегда выбирайте провода достаточной длины.
Где купить и дополнительные опции
Когда дело доходит до покупки патронных ТЭНов, вы можете найти множество моделей от проверенных производителей. Основные компании предлагают широкий выбор нагревателей с различными характеристиками:
- Полимернагрев: Склад в Ступино, предлагает качественные изделия.
- Mirnagrevа: Известный производитель с хорошей репутацией.
- Electro-nagrev: Предоставляет надежные нагревательные решения.
- Ten-88: Производитель с китайскими моделями по конкурентным ценам.
- Znakmastera: Разнообразные модели на складе.
Доставка ТЭНов осуществляется в течение 1-3 дней по всей территории России. Если у вас есть специфические требования, такие как нестандартные размеры, термопары или защиты от вибраций, обязательно уточните эти детали у поставщиков, поскольку ассортимент постоянно обновляется.
Таким образом, выбрав правильные параметры, выполнив установку в соответствии с рекомендациями и соблюдая правила эксплуатации, вы сможете обеспечить надежную работу патронного ТЭНа в вашем проекте.
