Идеальный тэн для масла 220 вольт: ваш путь к эффективному обогреву

Понимание особенностей масляных ТЭНов

Масляные ТЭНы представляют собой специализированные нагревательные устройства, отличающиеся от традиционных водяных аналогов. Главной отличительной чертой является то, что масло, как среда, имеет повышенный риск загорания при превышении безопасной температуры. Поэтому конструкция и характеристики масляных ТЭНов разрабатываются с особым вниманием к вопросам безопасности.

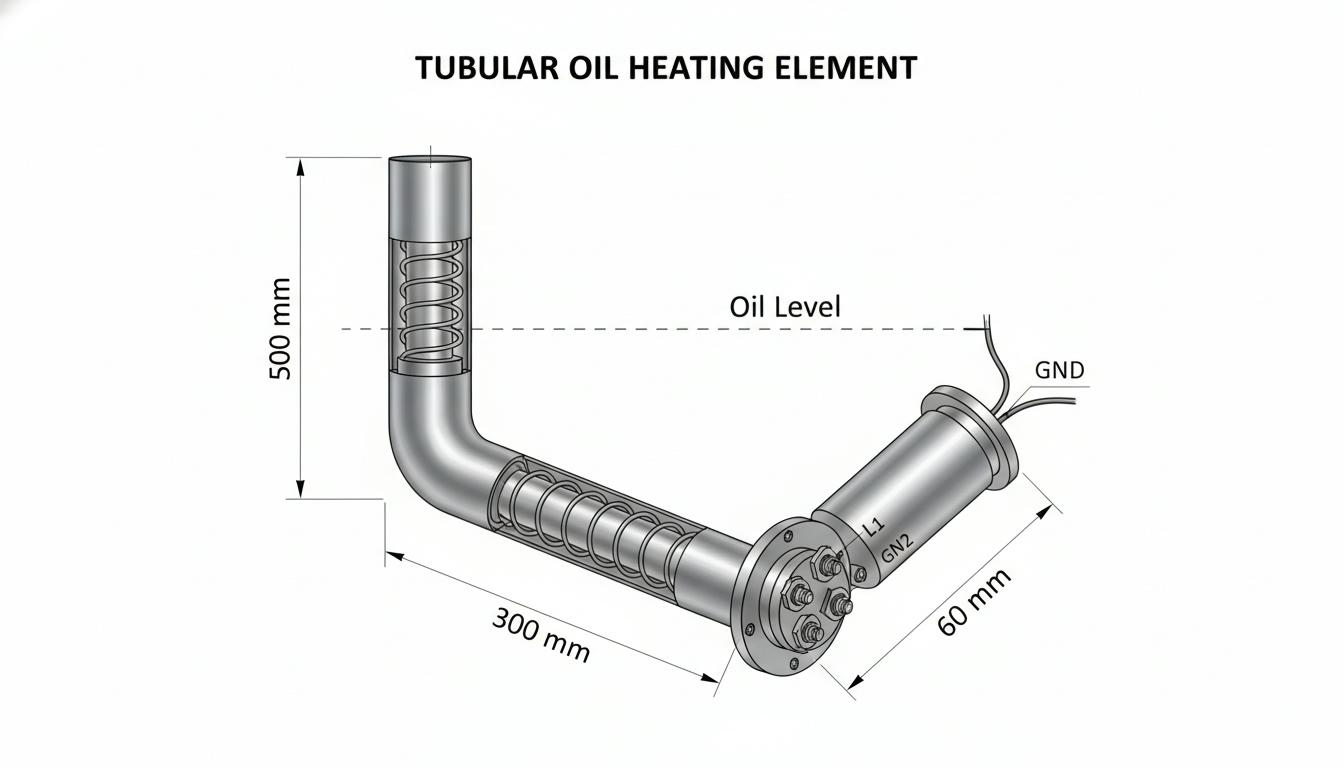

Конструктивно масляный ТЭН представляет собой металлический корпус-трубу, внутри которой находится спираль из проволоки с высоким омическим сопротивлением, окруженная специальным наполнителем. Эта спираль соединена с контактными стержнями, которые располагаются на внешней стороне. Обе торцевые части заполнены герметиком, а между торцом трубы и контактным устройством установлен изолятор, защищающий от коррозии и утечек.

Ключевое требование при эксплуатации масляных ТЭНов заключается в том, что активная часть нагревателя должна находиться полностью в рабочей среде, что обеспечивает равномерное распределение тепла и предотвращает локальный перегрев оболочки элемента.

Ограничения температуры: почему это имеет значение

Температура поверхности масляного ТЭНа не должна превышать 250°C, тогда как максимальная температура рабочей среды может достигать 250–300°C. Если этот порог превышен, масло начинает разлагаться и может воспламеняться. В отличие от масляных ТЭНов, водяные модели способны работать при значительно более высоких температурах.

Это температурное ограничение непосредственно влияет на удельную мощность, измеряемую в ваттах на квадратный сантиметр поверхности нагревателя. Для масляных моделей оптимальный удельный параметр составляет 2–3 Вт/см², в то время как для водяных ТЭНов этот показатель может достигать 10–15 Вт/см². Это означает, что масляный ТЭН будет иметь значительно меньшую мощность при одинаковых размерах по сравнению с водяной аналогией.

Технические характеристики масляных ТЭНов 220В

Основные параметры

Масляные ТЭНы напряжением 220 вольт изготавливаются с большим диапазоном мощностей и размеров, что позволяет выбрать оптимальный вариант для конкретного применения. Стандартные диаметры трубок варьируются от 8 до 16 миллиметров, с наиболее распространёнными размерами 10, 12, 13 и 16 миллиметров.

Мощность масляных ТЭНов 220В может колебаться от 100 ватт для малых объемов до 3–5 киловатт в промышленном сегменте. Стандартные варианты мощности включают 0,4 кВт, 1 кВт, 1,25 кВт, 1,5 кВт, 2 кВт, 2,5 кВт и более. Длина активного элемента меняется от 280 миллиметров для небольших мощностей до 600 сантиметров для высокомощных установок.

Материал изготовления корпуса влияет на долговечность и коррозионную стойкость нагревателя. Существует несколько вариантов:

Углеродистая сталь — экономичный вариант, подходит для защищенных от влаги систем, но требует защиты от коррозии.
Нержавеющая сталь — надежный и долговечный вариант, идеален для агрессивных сред и серьезных условиях эксплуатации.
Медь и латунь — специализированные материалы для быстрого нагрева и поддержания стабильной температуры.
Алюминий — легкий материал, применяемый в мобильных подогревателях.

Типы подключения и резьба

Масляные ТЭНы 220В отличаются различными типами подключений, что позволяет установить их в контейнерах с различными конструкциями:

Резьбовые соединения (G1/2″, G1″, G1 1/2″, G2″, G2 1/2″) — наиболее распространены для установки в стенку или дно резервуара.
Фланцевое крепление — используется в крупных промышленных установках для надежного соединения.
Штуцеры — патрубки для установки в емкости с боковыми отверстиями.
Резьбовые шпильки — система крепления для установки в корпусные элементы оборудования.

Критерии выбора оптимального масляного ТЭНа

Расчет необходимой мощности на основе объема масла

Одним из важных аспектов выбора масляного ТЭНа 220В является правильный расчет требуемой мощности в зависимости от объема нагреваемого масла.

Объем масла (литры)	Рекомендуемая мощность (Вт)	Длина активного элемента (мм)
3–6	125–300	100
10–57	300	280–500
50–100	1–1,5 кВт	480–1200
200–600	1,5–3 кВт	Блочные конструкции

Баланс между мощностью и длиной активного элемента

Очень важно избегать выбора коротких ТЭНов с высокой мощностью. Например, устройство на 3 кВт с длиной активного элемента всего 41 миллиметр может вызывать чрезмерный перегрев. Оптимальные решения — ТЭНы с более длинным активным элементом и умеренной мощностью, что гарантирует:

Равномерное распределение тепла
Поддержание безопасной температуры на поверхности
Долговечность нагревателя
Снижение рисков коксования масла
Эффективное использование электроэнергии

Материал оболочки и тип среды

При выборе материала оболочки важно учитывать специфику масла или жидкости. Для минерального масла возможно использование всех материалов, тогда как для агрессивных сред потребуется более тщательный подход.

Стандартные конфигурации и примеры моделей

Компактные ТЭНы для малых объемов

ТЭН мощностью 0,4 кВт имеет диаметр 10 миллиметров и длину 250 миллиметров. Подходит для нагрева объемов до 10–15 литров.

ТЭН мощностью 1,25 кВт — популярный вариант для малогабаритных установок.

Мощные индивидуальные ТЭНы

ТЭН мощностью 2 кВт — идеален для нагрева 50–100 литров за 1–2 часа.

ТЭН мощностью 2,5 кВт — используется в форме «подкова» и идеально подходит для промышленных требований.

Блочные ТЭНы для промышленности

Блочный ТЭН мощностью 3,75 кВт — состоит из трех нагревательных элементов по 1,25 кВт и подходит для крупных резервуаров.

Блочный ТЭН мощностью 4,5 кВт — применяется для нагрева объемов до 600 литров.

Специальные конструкции для повышения эффективности

Сухие ТЭНы в керамической колбе

Сухие ТЭНы изолируют нагревательный элемент от масла, позволяя повысить удельную мощность до 4–4,5 Вт/см². Эта конструкция предотвращает коксование и загрязнение масла.

ТЭНы со встроенным термостатом

Эти устройства автоматически поддерживают заданную температуру, что способствует экономии электроэнергии и предотвращает перегрев.

Практические примеры применения масляных ТЭНов 220В

Предпусковой подогрев масла в двигателях

Одно из наиболее распространенных применений масляных ТЭНов — подогрев масла в картере двигателей. Для этого требуются компактные ТЭНы мощностью 125–300 ватт.

Нагрев масляных резервуаров в промышленности

В крупных установках масляные ТЭНы активно используются для нагрева масел в гидравлических системах и резервуарах.

Нагрев маслопечей и емкостей для технических жидкостей

Нагрев маслопечей требует блочных ТЭНов с высокой мощностью для равномерного распределения тепла.

Расчетные примеры для практического применения

Пример 1: Подогрев масла в картере легкового автомобиля

Предположим, объем масла в картере легкового автомобиля составляет 3–6 литров. В зимний период начальная температура масла может быть до −20°C, а необходимая температура для запуска двигателя — 35°C. Это требует подогрева масла на 55°C.

Согласно расчетам, рекомендуемая мощность ТЭНа для данного объема составляет 125–200 ватт. При использовании ТЭНа мощностью 150 ватт время нагрева масла составит приблизительно 15–25 минут, что будет зависеть от условий теплоотводов и циркуляции масла.

Выбор: ТЭН 220В мощностью 125 ватт со встроенным термостатом, резьба 1/2″, длина активного элемента 102 миллиметра, из нержавеющей стали для повышения коррозионной устойчивости.

Пример 2: Подогрев масла в гидравлическом резервуаре промышленного механизма

Рассмотрим сценарий, когда объем масла в гидравлическом резервуаре составляет 80 литров с начальной температурой 5°C. Для достижения рабочей температуры масла в 40°C потребуется поднять его на 35°C.

При расчете мощностной способности ТЭНа для данного объема необходимо учитывать, что ориентировочно требуется 1,2–1,5 кВт. Активная длина элемента должна быть не менее 800–1000 миллиметров, что обеспечит необходимую удельную мощность.

Выбор: ТЭН 220В мощностью 1,5 кВт, диаметр 13 миллиметров, длина 1000 миллиметров, резьба G1/2″, с фланцевым креплением, установленный на высоте 200–300 миллиметров от дна резервуара.

Пример 3: Блочный ТЭН для маслопечи промышленного производства

Предположим, объем емкости составляет 300 литров с требуемой температурой масла в 60°C. Для эффективного подогрева необходимо быстрое время нагрева — до 1 часа.

Расчетная мощность для такого объема будет составлять 2,5–3,5 кВт. Рекомендуется использовать блочный ТЭН, состоящий из нескольких элементов, что обеспечит равномерное распределение тепла.

Выбор: Блочный ТЭН 220/380В мощностью 3 кВт (три нагревательных элемента по 1 кВт каждый) на фланце G2″, диаметром фланца 75 миллиметров, из нержавеющей стали. Компоновка по треугольнику гарантирует равномерный нагрев по всему объему емкости.

Сравнение характеристик популярных моделей

Исследование рынка показывает, что наиболее востребованы следующие модели масляных ТЭНов:

Для бытовых приложений

Компактные модели мощностью 0,4–0,5 кВт и 1–1,5 кВт с резьбовым креплением. Эти варианты в среднем стоят от 500 до 5000 рублей, в зависимости от материала и наличия термостата.

Для промышленного использования

Индивидуальные ТЭНы мощностью 2–2,5 кВт, цены варьируются от 3000 до 7000 рублей.
Блочные ТЭНы мощностью 3–4,5 кВт можно приобрести за 8000–15000 рублей.

Модели из нержавеющей стали, как правило, дороже аналогов из углеродистой стали на 20–40%, но обеспечивают значительно больший срок эксплуатации — от 10 до 15 лет по сравнению с 3–5 годами для углеродной стали, а также совместимы с любыми типами масел.

Типичные ошибки при выборе и использовании

Ошибка первая: Выбор ТЭНа только по мощности

Необходимо учитывать длину активного элемента, поскольку слишком высокие показатели мощности на коротком ТЭНе могут привести к перегреву и выходу из строя оборудования.

Ошибка вторая: Установка без полного погружения

Частичный контакт нагревателя с рабочей средой создает опасные зоны перегрева, что может вызывать разложение масла и образование вредных отложений.

Ошибка третья: Игнорирование материала ТЭНа

При работе с агрессивными маслами необходимо выбирать соответствующие материалы, так как углеродистая сталь может подвергаться коррозии и загрязнять проводимое масло.

Ошибка четвертая: Отсутствие контроля температуры

Неконтролируемый процесс может привести к перегреву, что вредно особенно для масел и жидкости, которые перегреваются выше 250°C.

Ошибка пятая: Неправильный расчет мощности

Недостаточная либо избыточная мощность может приводить к недостаточному нагреву или избыточному расходу электроэнергии. Важно произвести точные расчеты на основе объема масла и требуемых параметров.
