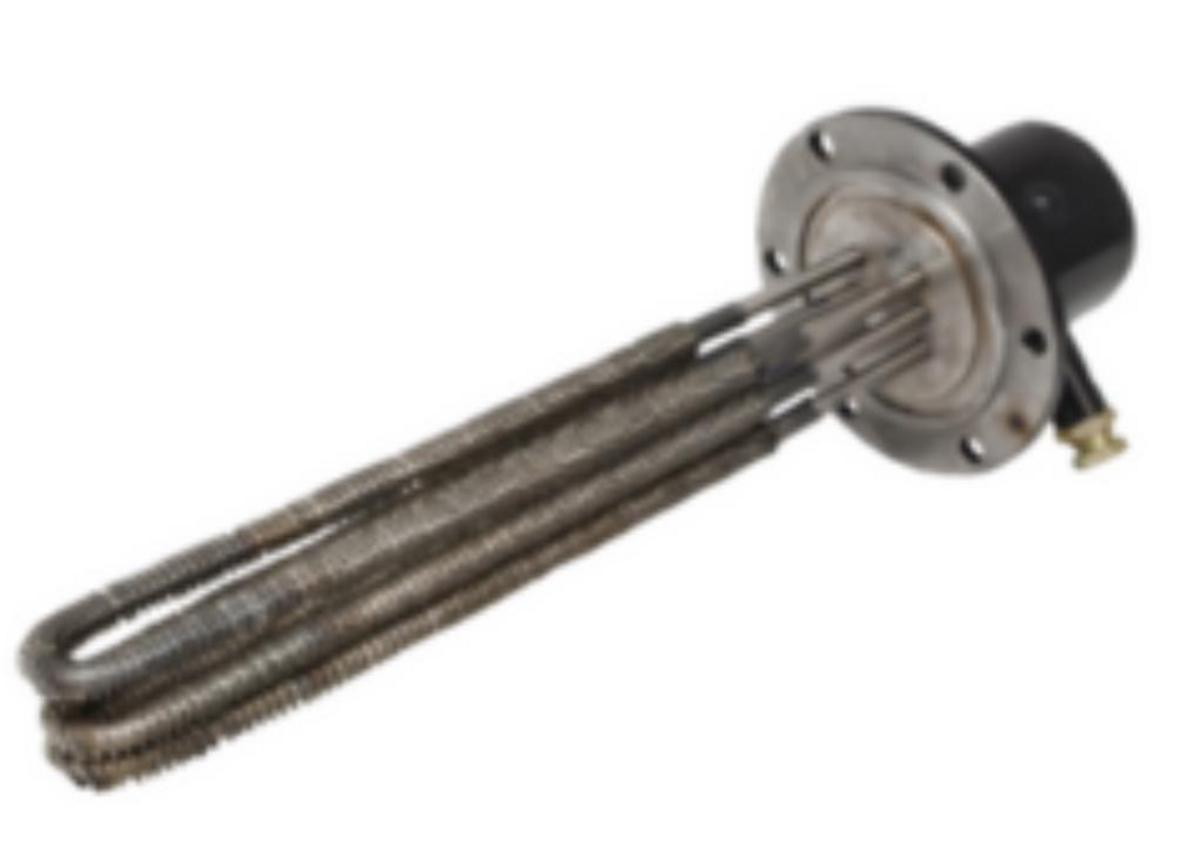

Блок электронагревателей взрывозащищенный БЭВ-2-10-Z-220

# Блок электронагревателей взрывозащищенный БЭВ-2-10-Z-220: Полное руководство

Блок электронагревателей БЭВ-2-10-Z-220 — это промышленное устройство взрывозащищенной конструкции, предназначенное для нагрева жидких сред в потенциально взрывоопасных помещениях.

Назначение и область применения

Блоки электронагревателей взрывозащищенные БЭВ-2-10-Z специализированы для нагрева масла, воды, тосола и других веществ в промышленных электроустановках. Основное применение — обогрев смазочных масел и жидкостей, в частности для подогрева масла смазки до температуры плюс 30-5°С в баках газоперекачивающих агрегатов. Устройства сертифицированы для эксплуатации в помещениях класса В-1а и наружных установках, где возможно образование взрывоопасных смесей паров и газов категории IIA и IIB группы Т1, Т2, Т3, Т4 согласно требованиям российских ГОСТов.

Технические характеристики

Основные параметры электропитания

Параметры защиты и конструкции

• Степень защиты оболочки: IP54 по ГОСТ 14254-96. Обеспечивает защиту от пыли и брызг воды, что критично для промышленных условий.
• Маркировка взрывозащиты: 1ЕХdIIАТ3Х. Данная маркировка указывает на исполнение «взрывонепроницаемая оболочка» (Ex d), для газов IIА группы, с температурным классом Т3. Некоторые модификации могут иметь маркировку 1ЕхdIIВТ4Х, что подразумевает более высокий уровень защиты для газов IIB группы и температурный класс Т4.
• Конструктивное исполнение: Взрывозащищенный корпус, спроектированный для безопасной работы в опасных зонах, минимизирующий риск воспламенения внешней взрывоопасной атмосферы.

Конструктивные особенности

Блоки БЭВ и БЭВ-2 могут производиться как со встроенным терморегулятором, так и без него. Наличие терморегулятора позволяет автоматически поддерживать заданную температуру нагреваемой среды, что важно для экономии энергии и предотвращения перегрева. Отсутствие терморегулятора в базовой комплектации расширяет возможности интеграции с внешними системами управления температурой.

Модификации и варианты исполнения

Модельный ряд БЭВ-2 включает различные варианты, адаптированные под конкретные задачи и сетевые условия:

• БЭВ-2-2кВт-Z-380/220: двухкиловаттная версия, работающая от трехфазной сети 380/220 В (50 Гц).
• БЭВ-2-5: пятикиловаттная модификация.
• БЭВ-2-10-Z-220: базовая десятикиловаттная однофазная версия на 220 В.

Широкий диапазон мощностей (от 2 кВт до 10 кВт и выше) и поддерживаемых напряжений (однофазные и трехфазные сети) обеспечивает возможность подбора оптимального решения для различных промышленных объектов, от небольших установок до крупных производственных комплексов.

Стандартизация и нормативная база

Разработка и производство блоков электронагревателей БЭВ-2 осуществляется в строгом соответствии с требованиями российских стандартов ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.2-99, ГОСТ Р 51330.9-99, ГОСТ Р 51330.11-99. Эти стандарты регламентируют требования к взрывозащищенному электрооборудованию, гарантируя его безопасность и надежность при эксплуатации в условиях наличия взрывоопасных сред.

Особенности применения в различных климатических условиях

Производство блоков БЭВ-2 учитывает необходимость эксплуатации в суровых климатических условиях. Это позволяет использовать оборудование в регионах с экстремальными температурами (как низкими, так и высокими) и повышенной влажностью. Такая адаптивность делает их особенно актуальными для применения в северных регионах, на морских платформах и других промышленных объектах, подверженных неблагоприятным воздействиям окружающей среды.

Преимущества использования

Ключевые преимущества использования блоков БЭВ-2:

• Взрывозащищенность: Конструкция, разработанная для минимизации рисков в опасных зонах, обеспечивает безопасность персонала и предотвращает потенциальные аварии.
• Универсальность: Возможность нагрева широкого спектра жидкостей (масла, вода, тосол, антифризы) делает устройство применимым в различных отраслях промышленности.
• Надежность: Соответствие национальным стандартам, качественные материалы и комплектующие, а также опциональное наличие встроенного терморегулятора гарантируют стабильную и долговечную работу.

Особенности доставки и обслуживания

Блоки электронагревателей БЭВ-2-10-Z-220 реализуются через сети специализированных компаний, которые обеспечивают комплексный сервис, включая техническую поддержку, гарантийное обслуживание и поставку полного набора необходимых комплектующих. Это упрощает процесс закупки, монтажа и дальнейшей эксплуатации оборудования. География поставок охватывает крупные промышленные центры России и СНГ, предлагая различные логистические решения: от самовывоза до курьерской доставки и работы с транспортными компаниями.

Практическое применение в промышленности

Блоки БЭВ-2-10-Z-220 находят широкое применение на газоперекачивающих станциях (для поддержания температуры масла в редукторах и турбинах), нефтеперерабатывающих и химических предприятиях (где требуется нагрев технологических жидкостей в условиях взрывоопасности), а также на производственных объектах с опасными атмосферами. Они являются надежным выбором для промышленных предприятий, работающих в сложных условиях и требующих строгого соблюдения норм безопасности при нагреве жидкостей.

Анализ технических характеристик и областей применения закладывает фундамент для понимания ценности взрывозащищенных нагревательных блоков. Однако для принятия обоснованного решения о внедрении, необходимо углубиться в аспекты их интеграции, экономической эффективности и практического управления жизненным циклом в условиях реального производства, что будет рассмотрено далее.

Продвинутая практика и интеграция

Ключевые понятия и терминология

Для полного понимания контекста взрывозащищенных нагревательных блоков, важно определить несколько ключевых терминов:

• Взрывозащита (Ex): Меры, применяемые для предотвращения взрыва, например, путем ограничения энергии источника зажигания или механической изоляции.
• Степень защиты оболочки (IP): Международная система классификации, определяющая уровень защиты электрического оборудования от проникновения твердых предметов и воды.
• Маркировка взрывозащиты: Стандартизированный код, описывающий тип взрывозащиты, категорию взрывоопасной среды и температурный класс оборудования.
• ТЭН (Трубчатый электронагреватель): Нагревательный элемент, состоящий из спирали, заключенной в металлическую трубку, заполненную теплопроводящим электроизоляционным материалом (например, оксидом магния).
• ГОСТ: Государственный стандарт Российской Федерации, устанавливающий технические требования и нормы.
• Газоперекачивающий агрегат (ГПА): Комплекс машин, предназначенный для транспортировки природного газа по магистральным газопроводам.

Сравнительная таблица подходов к решению задач нагрева в опасных зонах

При выборе системы нагрева для потенциально взрывоопасных сред, помимо специализированных блоков, могут рассматриваться иные подходы. Сравнение по ключевым критериям помогает определить оптимальное решение:

Пошаговая реализация и интеграция

Внедрение блока электронагревателя БЭВ-2-10-Z-220 или аналогичного оборудования в промышленный процесс требует системного подхода. Процесс можно разбить на следующие этапы:

1. Анализ потребностей и расчет нагрузок:
   • Определение требуемой температуры нагрева и объёма нагреваемой среды.
   • Расчет теплопотерь системы и определение необходимой мощности нагревателя.
   • Оценка доступного напряжения и фазности сети.
   • Подтверждение класса взрывоопасности зоны применения (согласно ПУЭ, ГОСТ).
2. Выбор оборудования:
   • Подбор модели БЭВ-2 или аналога с учетом мощности, напряжения, наличия терморегулятора и требуемой маркировки взрывозащиты (например, 1ЕХdIIАТ3Х или 1ЕхdIIВТ4Х).
   • Проверка соответствия степени защиты оболочки (IP54) условиям эксплуатации.
   • Выбор типа монтажа (штуцеры, фланцы, резьбовые соединения) исходя из конструкции резервуара или трубопровода.
3. Проектирование установки:
   • Разработка схемы подключения к электросети с учетом требований ПУЭ (Правила устройства электроустановок) и норм взрывозащиты.
   • Проектирование системы автоматизации и управления (при необходимости).
   • Разработка инструкции по эксплуатации и техническому обслуживанию.
4. Монтаж и пусконаладка:
   • Установка нагревателя в соответствии с проектной документацией и требованиями производителя.
   • Подключение к электросети квалифицированным персоналом с допусками для работы во взрывоопасных зонах.
   • Проверка работоспособности, настройка терморегулятора (при наличии).
   • Проведение приемочных испытаний и ввод в эксплуатацию.
5. Эксплуатация и обслуживание:
   • Регулярный визуальный осмотр состояния нагревателя и его соединений.
   • Контроль параметров работы (температура, потребляемая мощность).
   • Плановое техническое обслуживание согласно рекомендациям производителя (периодичность может составлять от 1 до 3 лет, в зависимости от условий эксплуатации).
   • Своевременная замена расходных материалов или вышедших из строя компонентов.

Ключевые метрики оценки эффективности и ROI

При внедрении взрывозащищенных нагревательных блоков, помимо обеспечения безопасности, важным является достижение экономической эффективности. Основные метрики:

• Энергоэффективность: Отношение потребляемой электрической энергии к выработанному теплу. Современные ТЭНы имеют КПД близкий к 100%, однако общие потери зависят от теплоизоляции системы.
• Снижение времени простоя: Уменьшение случаев аварийных остановок оборудования, вызванных проблемами с нагревом или отказами несертифицированного оборудования.
• Снижение затрат на обслуживание: Надежность взрывозащищенных решений снижает частоту внеплановых ремонтов и связанных с ними затрат.
• Срок службы: Долговечность материалов и конструктивные особенности взрывозащищенных нагревателей обеспечивают длительный период эксплуатации (часто 10+ лет).

Пример расчета ROI (Return on Investment):

Предположим, внедрение БЭВ-2-10-Z-220 вместо устаревшей системы обогрева, которая приводила к 2 аварийным остановкам в год, каждая стоимостью 50 000 руб. (упущенная выгода, ремонт). Стоимость нового блока — 80 000 руб. Срок службы — 10 лет. Годовая экономия составит 2 * 50 000 = 100 000 руб.

ROI = (Годовая экономия * Срок службы — Начальные инвестиции) / Начальные инвестиции * 100%

ROI = (100 000 руб. * 10 лет — 80 000 руб.) / 80 000 руб. * 100% = (1 000 000 — 80 000) / 80 000 * 100% = 920 000 / 80 000 * 100% = 1150%

Таким образом, инвестиции окупаются многократно за счет снижения рисков и затрат.

Кейсы и паттерны применения

Паттерн 1: Повышение надежности на объектах газовой отрасли (Enterprise)

Проблема: На компрессорных станциях магистральных газопроводов критически важно поддерживать определенную температуру масла в редукторах и системах смазки для обеспечения бесперебойной работы газоперекачивающих агрегатов (ГПА) в условиях низких температур. Использование несертифицированного или устаревшего оборудования могло привести к загустению масла, повышенному износу и, как следствие, к дорогостоящим простоям.

Решение: Внедрение взрывозащищенных блоков БЭВ-2-10-Z-220 (с опциональным терморегулятором) для подогрева масляных баков. Обеспечение соответствия маркировке взрывозащиты (например, 1ЕХdIIВТ4Х) для зон с высокой концентрацией газовоздушных смесей.

Результат: Снижение рисков аварийных остановок ГПА из-за проблем с вязкостью масла на 95%. Сокращение затрат на внеплановое техническое обслуживание на 70%. Увеличение межремонтного периода основных узлов агрегатов.

Паттерн 2: Обеспечение безопасности на химических производствах (Regulated Industry)

Проблема: В цехах, где используются или производятся легковоспламеняющиеся жидкости (ЛВЖ) или горючие газы, любое оборудование должно соответствовать строжайшим требованиям по взрывобезопасности. Простой нагрев рабочих сред мог создавать скрытые риски возгорания.

Решение: Установка блоков БЭВ-2, сертифицированных для работы в конкретных классах взрывоопасных зон (например, В-1а) и с соответствующей маркировкой взрывозащиты. Интеграция с системой SCADA для мониторинга температуры и состояния нагревателей в режиме реального времени.

Результат: Полное соответствие нормативным требованиям пожарной и промышленной безопасности. Исключение риска искрообразования или перегрева, способного вызвать воспламенение. Повышение уровня доверия со стороны регулирующих органов и страховых компаний.

Паттерн 3: Оптимизация энергопотребления на пищевых производствах (SMB/Mid-market)

Проблема: Предприятия пищевой промышленности часто используют нагрев различных технологических жидкостей (например, для пастеризации, мойки оборудования). Требовалась эффективная и безопасная система, которая бы минимизировала энергопотребление и соответствовала санитарным нормам.

Решение: Применение модификаций БЭВ-2 с соответствующими материалами (например, нержавеющая сталь для контакных поверхностей) и терморегуляторами. Оптимизация мощности нагревателей и теплоизоляция резервуаров для снижения удельного энергопотребления.

Результат: Снижение затрат на электроэнергию до 15% за счет точного поддержания температуры и минимизации теплопотерь. Обеспечение гигиенических стандартов и безопасности процесса нагрева.
